Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 34 PNC and OE references.

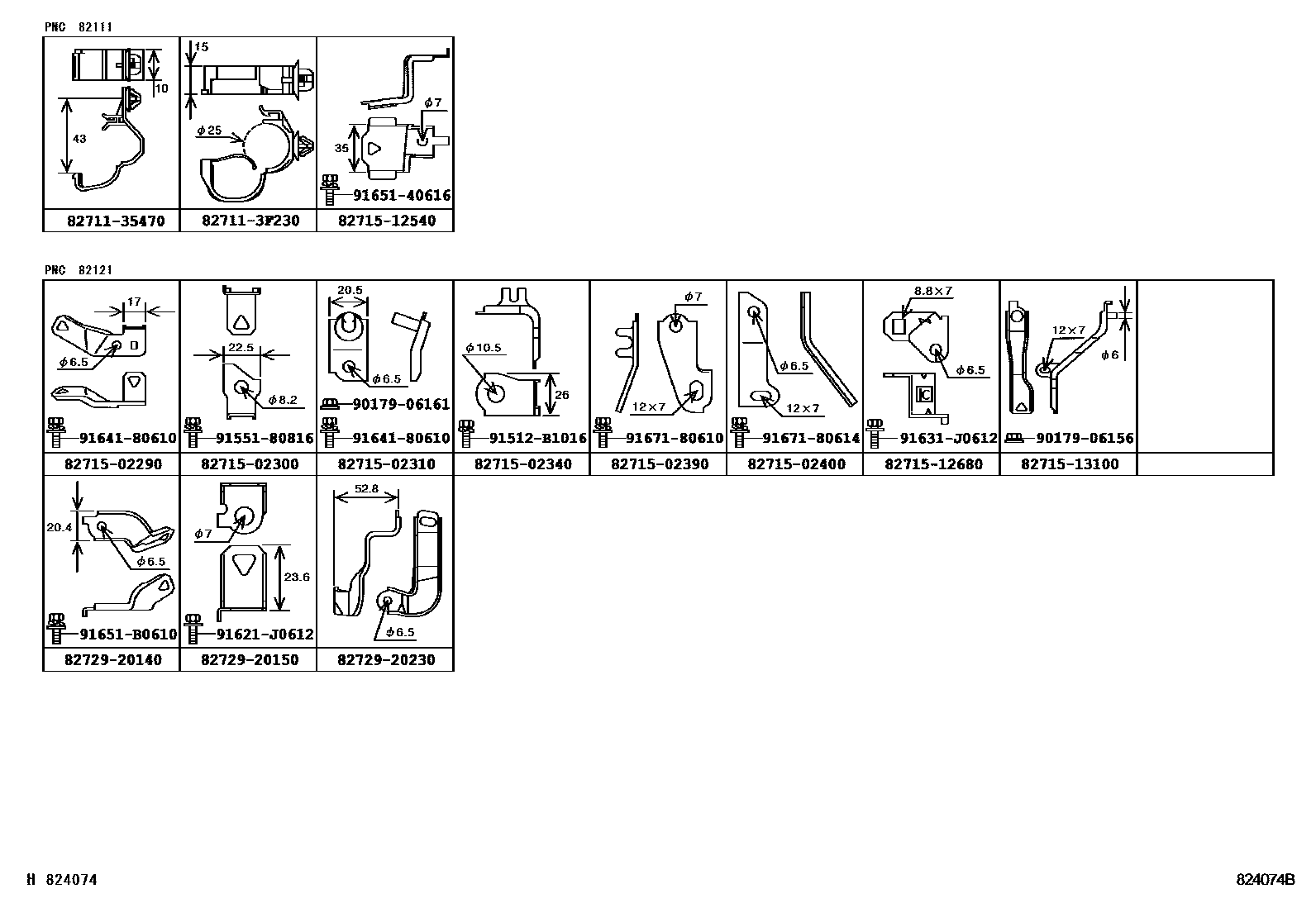

PNC and OE references

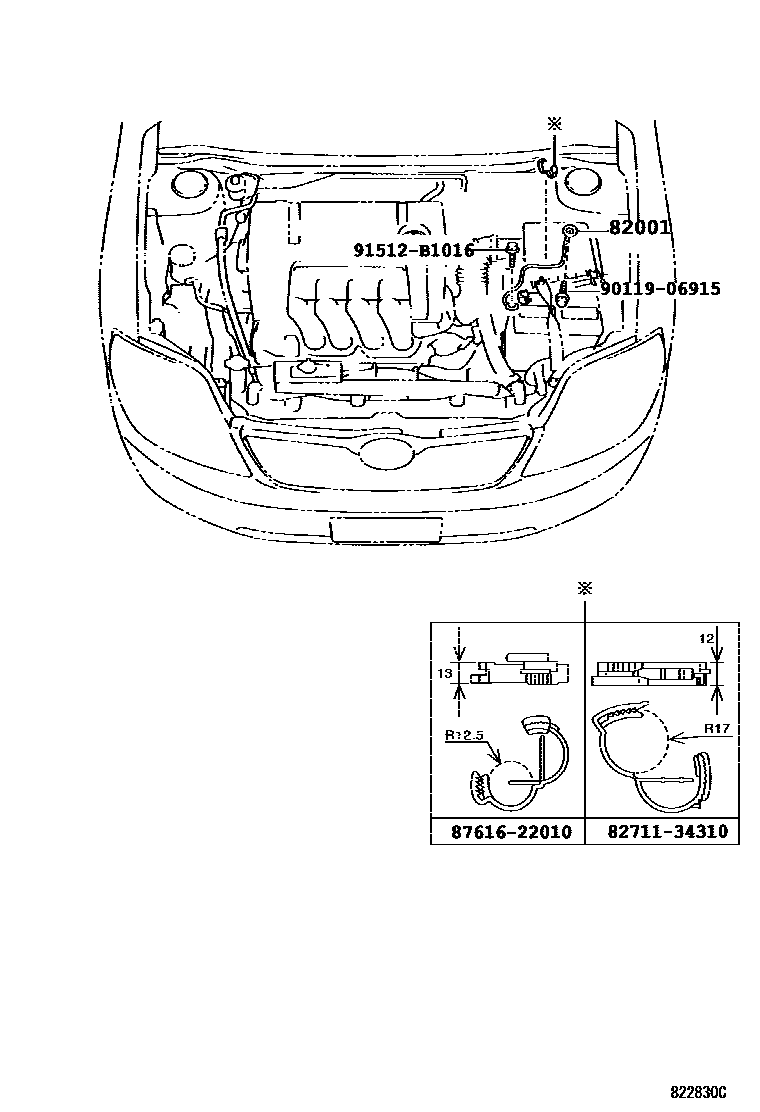

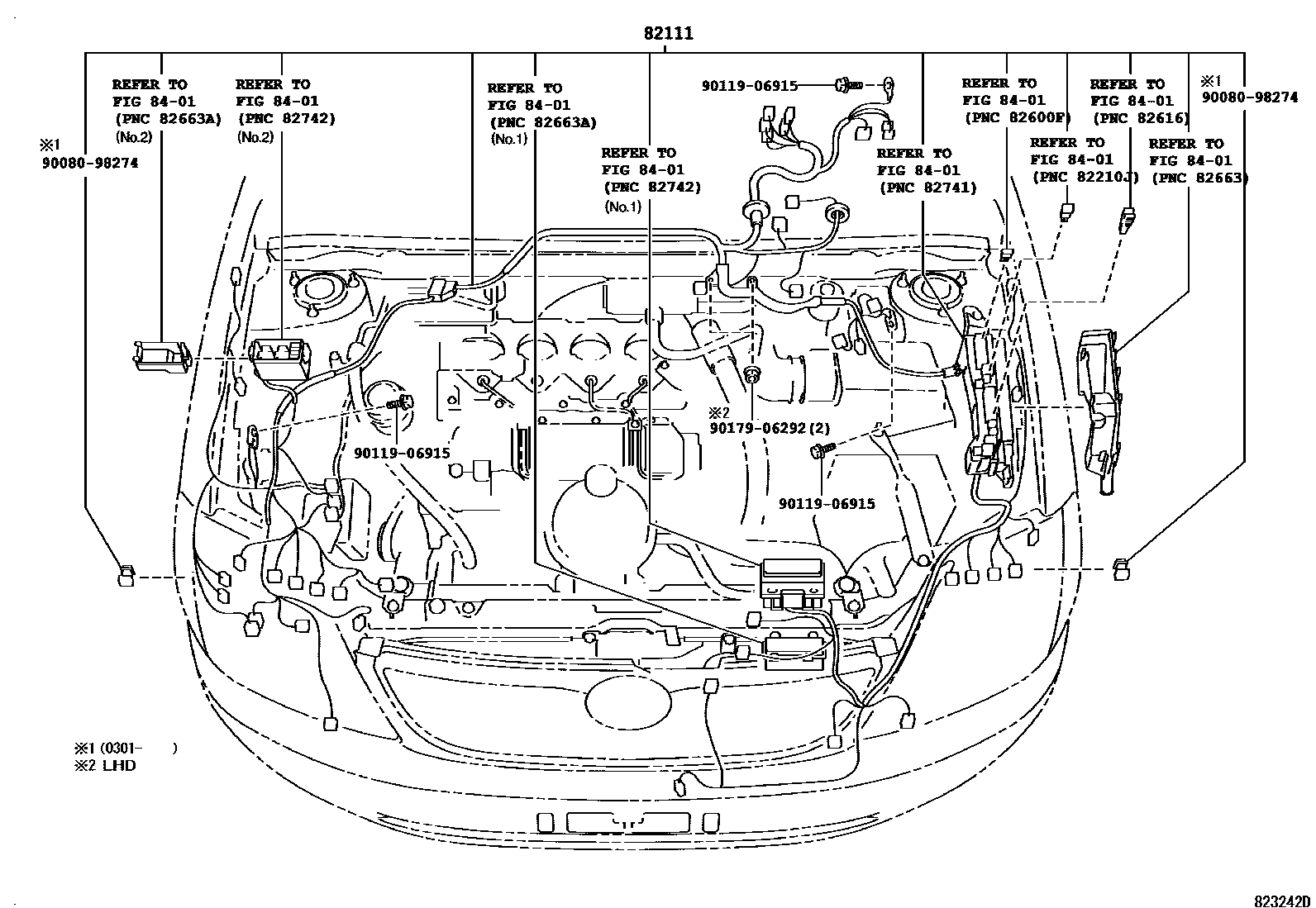

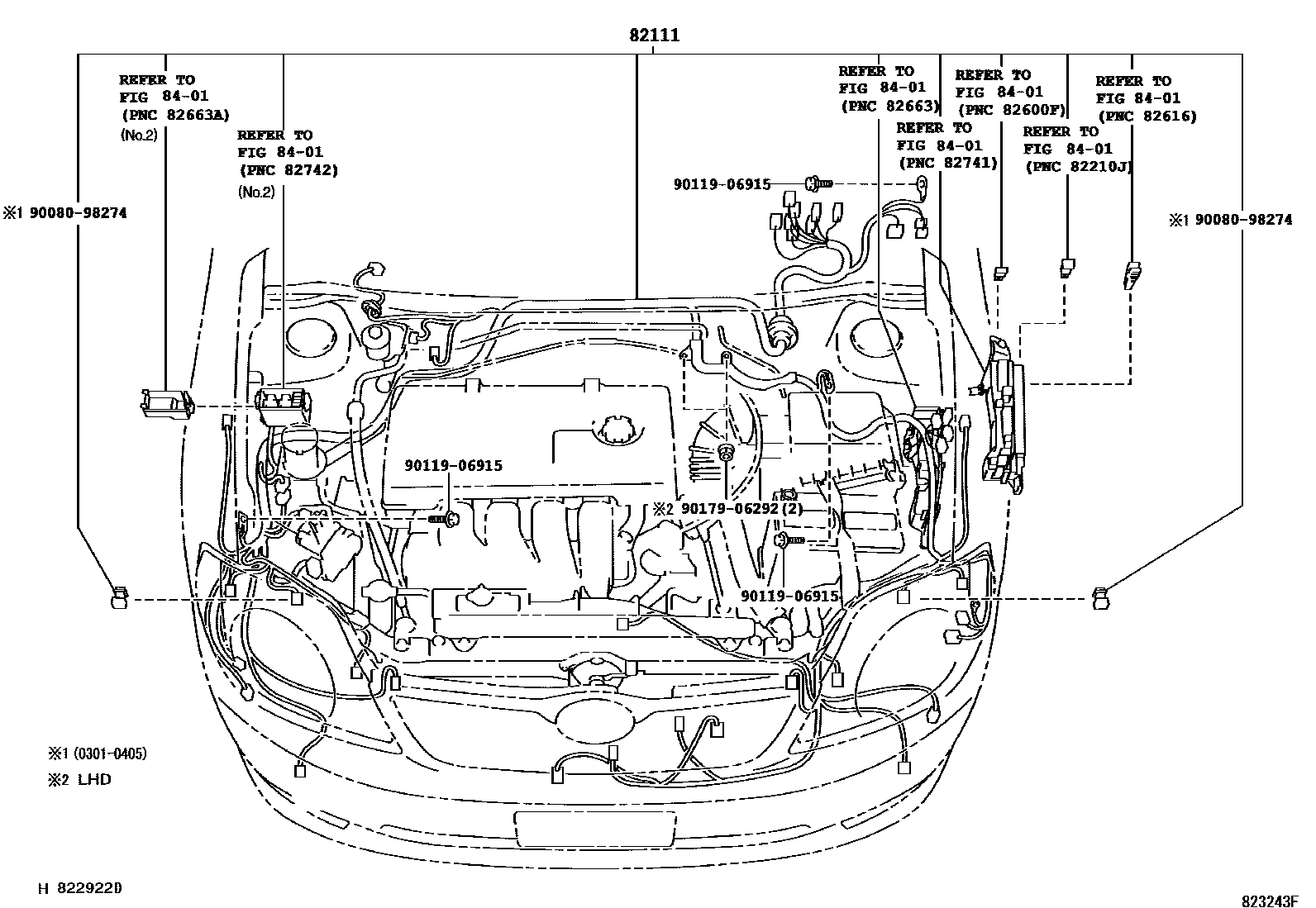

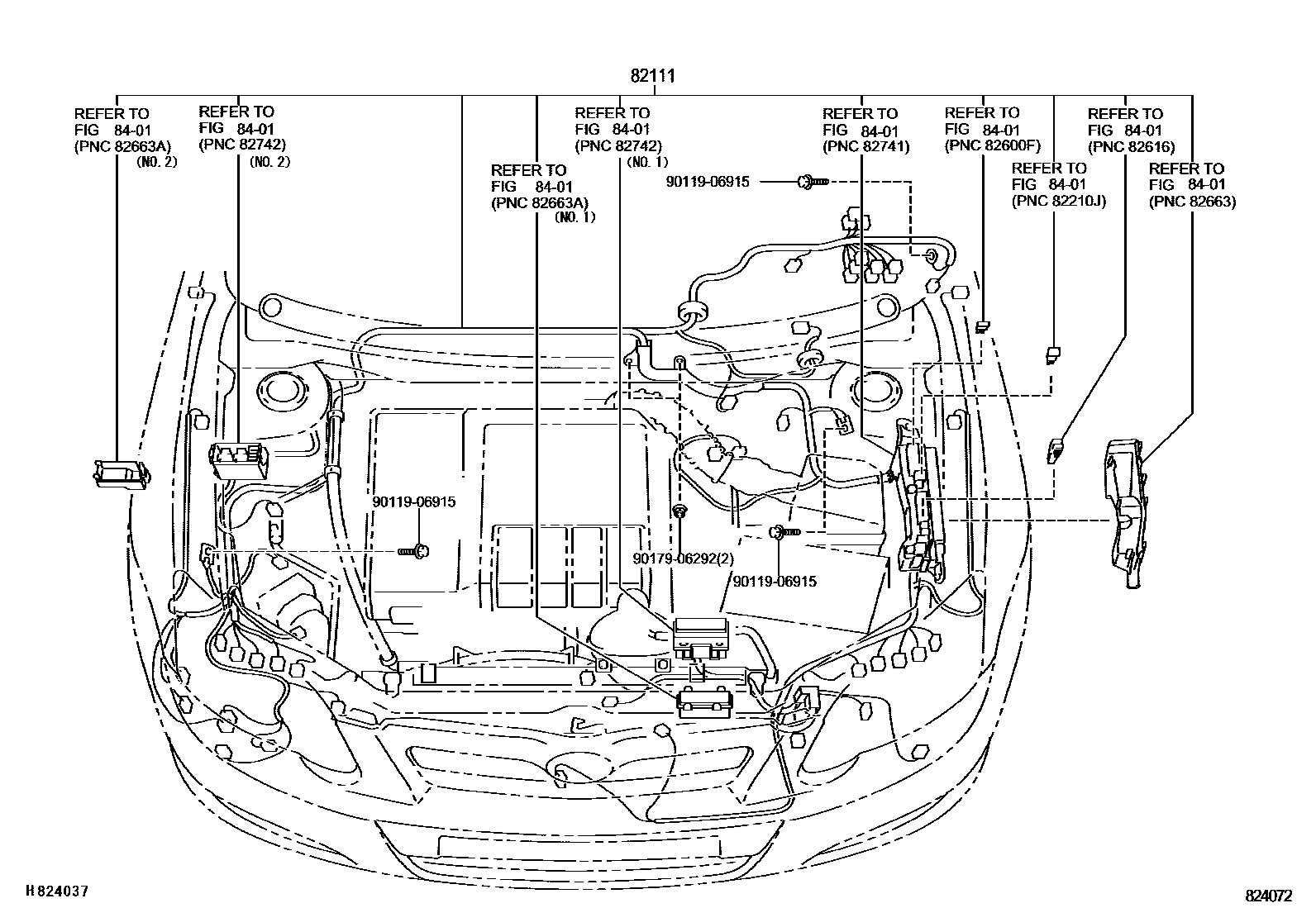

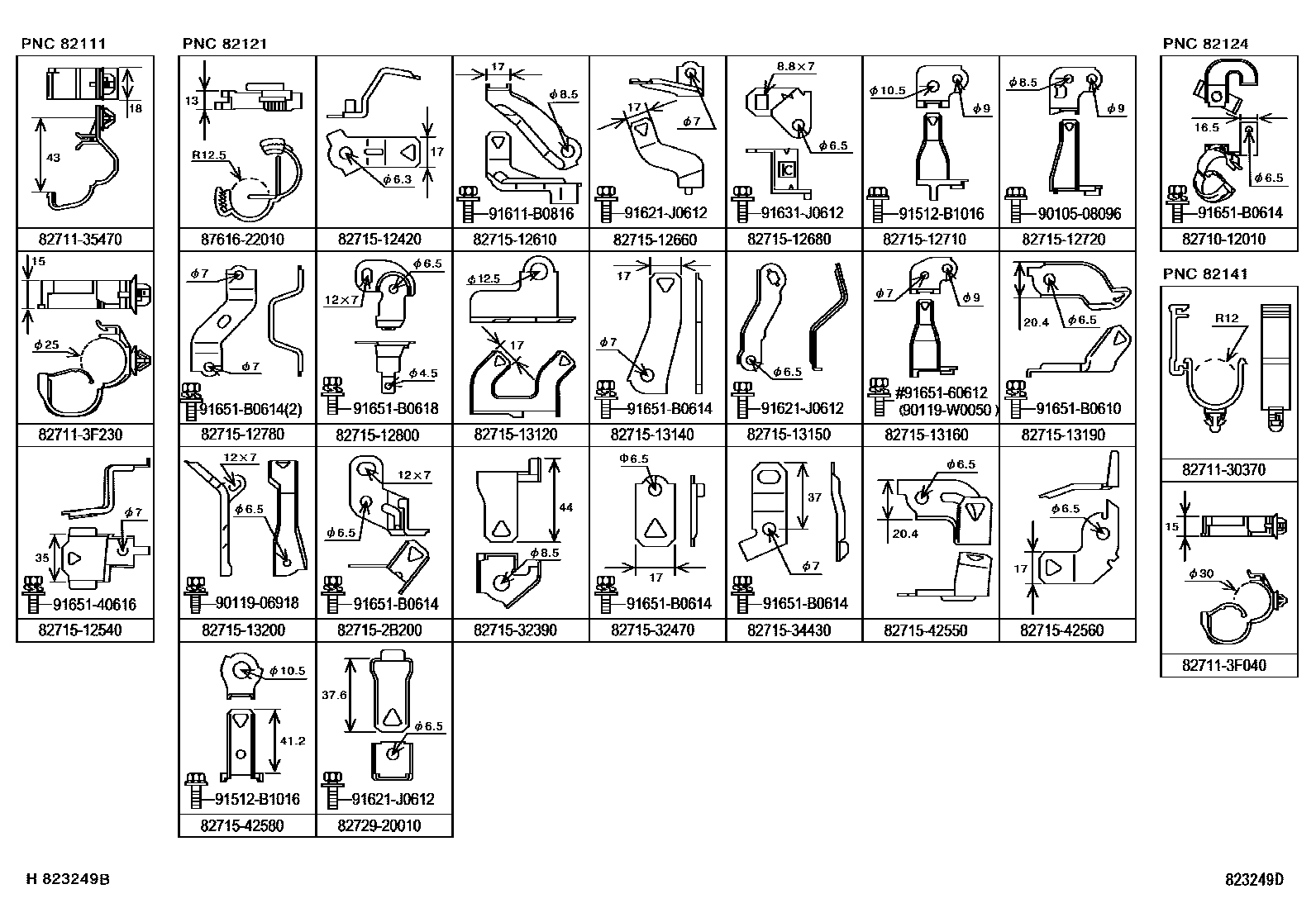

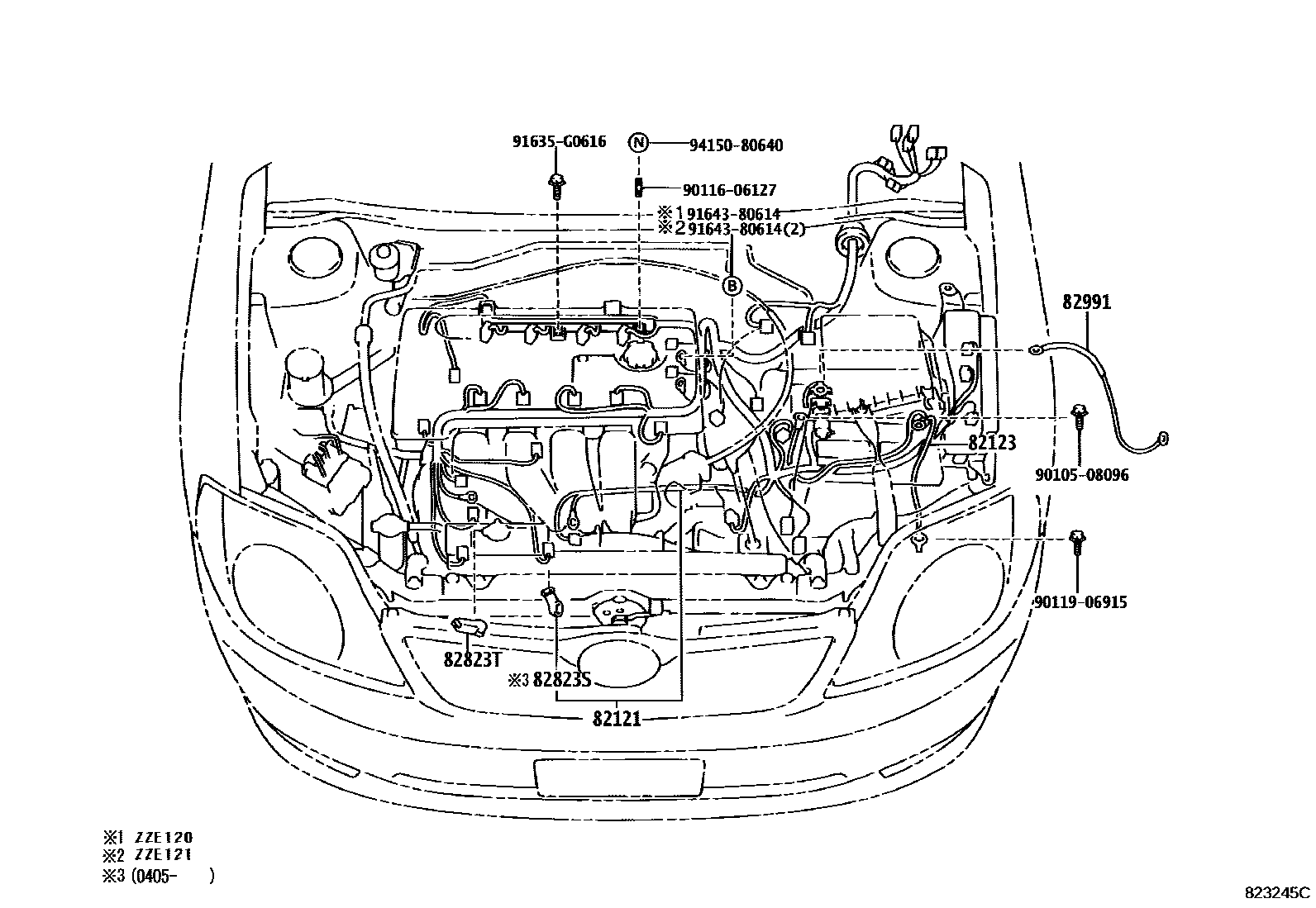

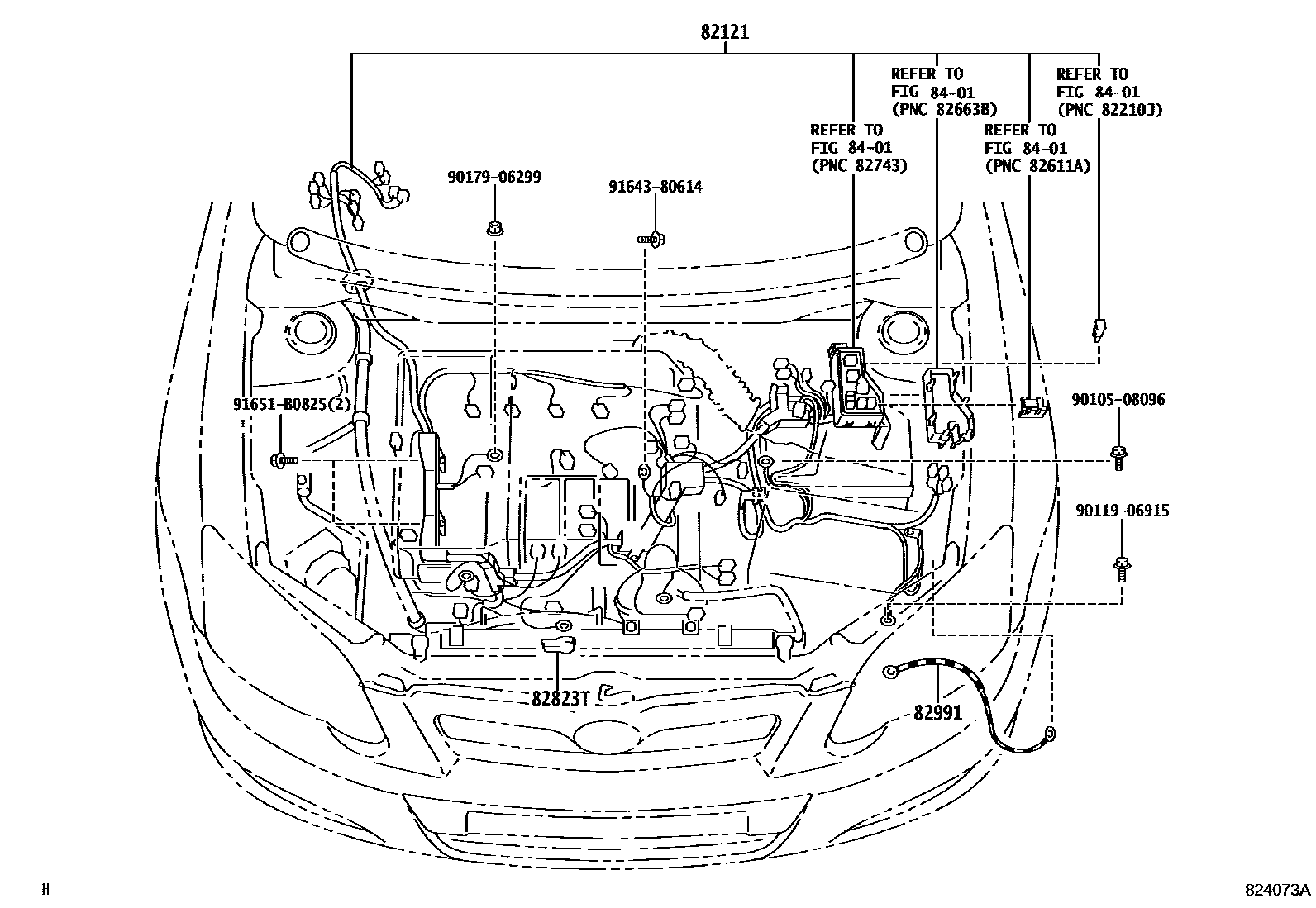

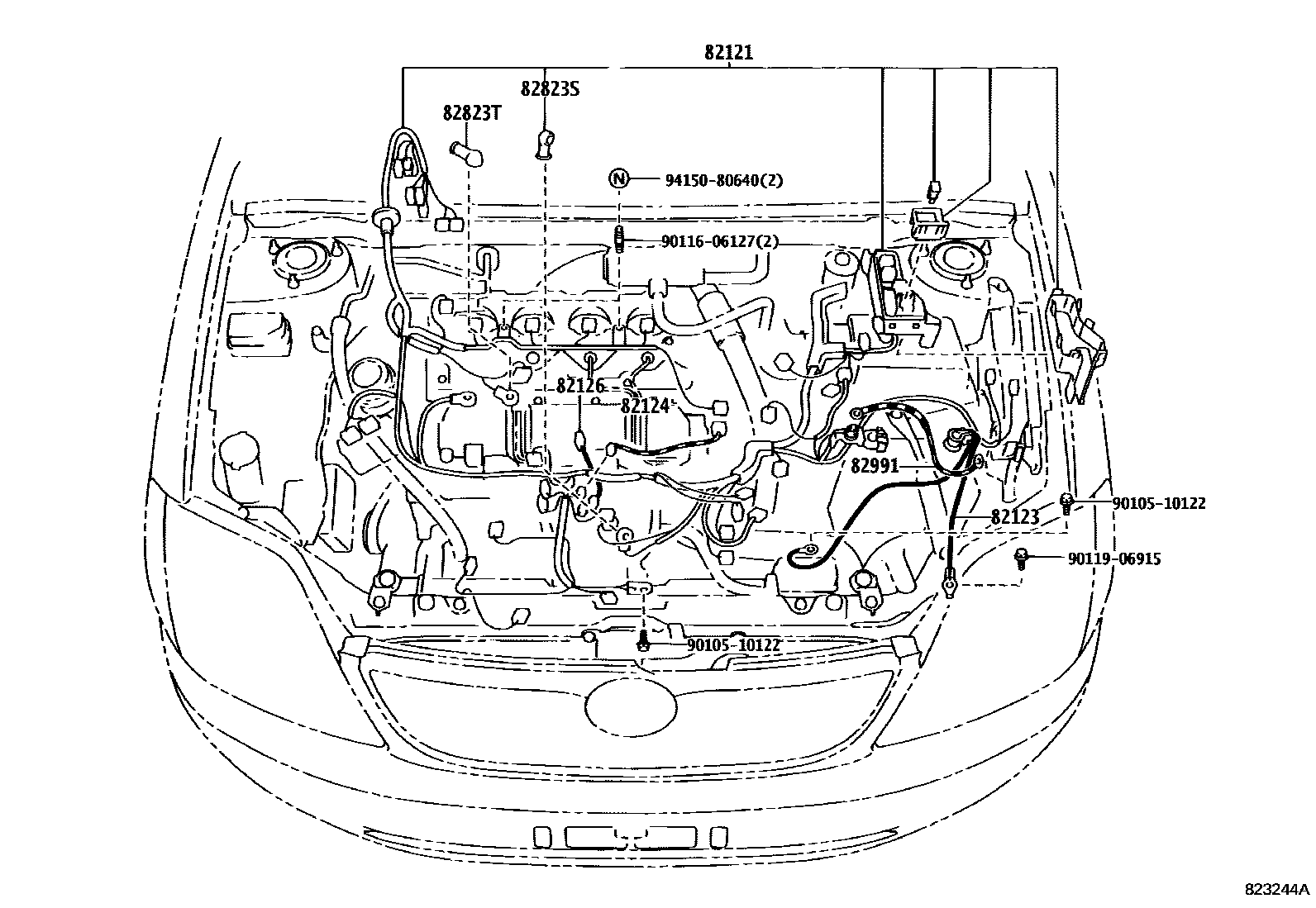

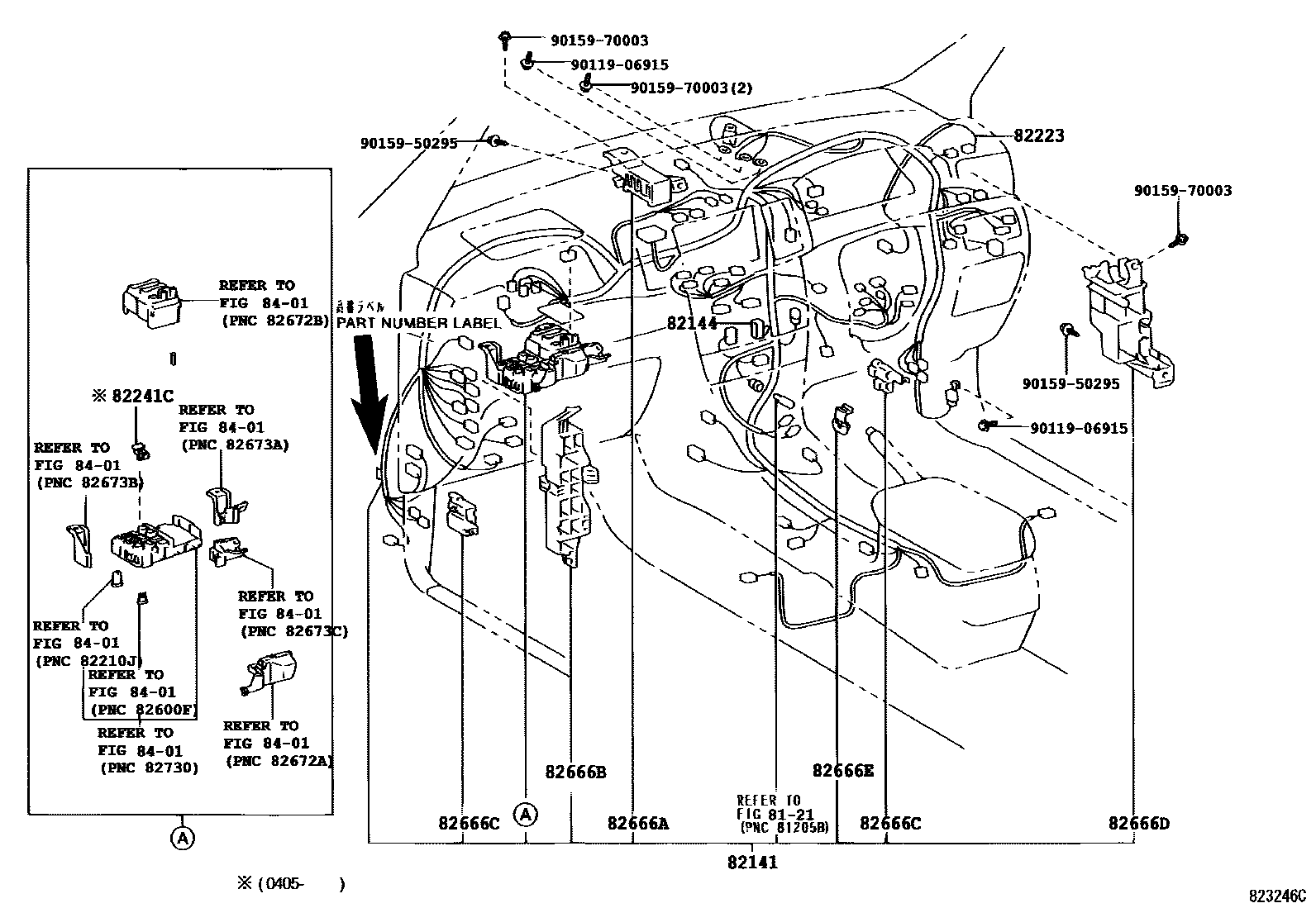

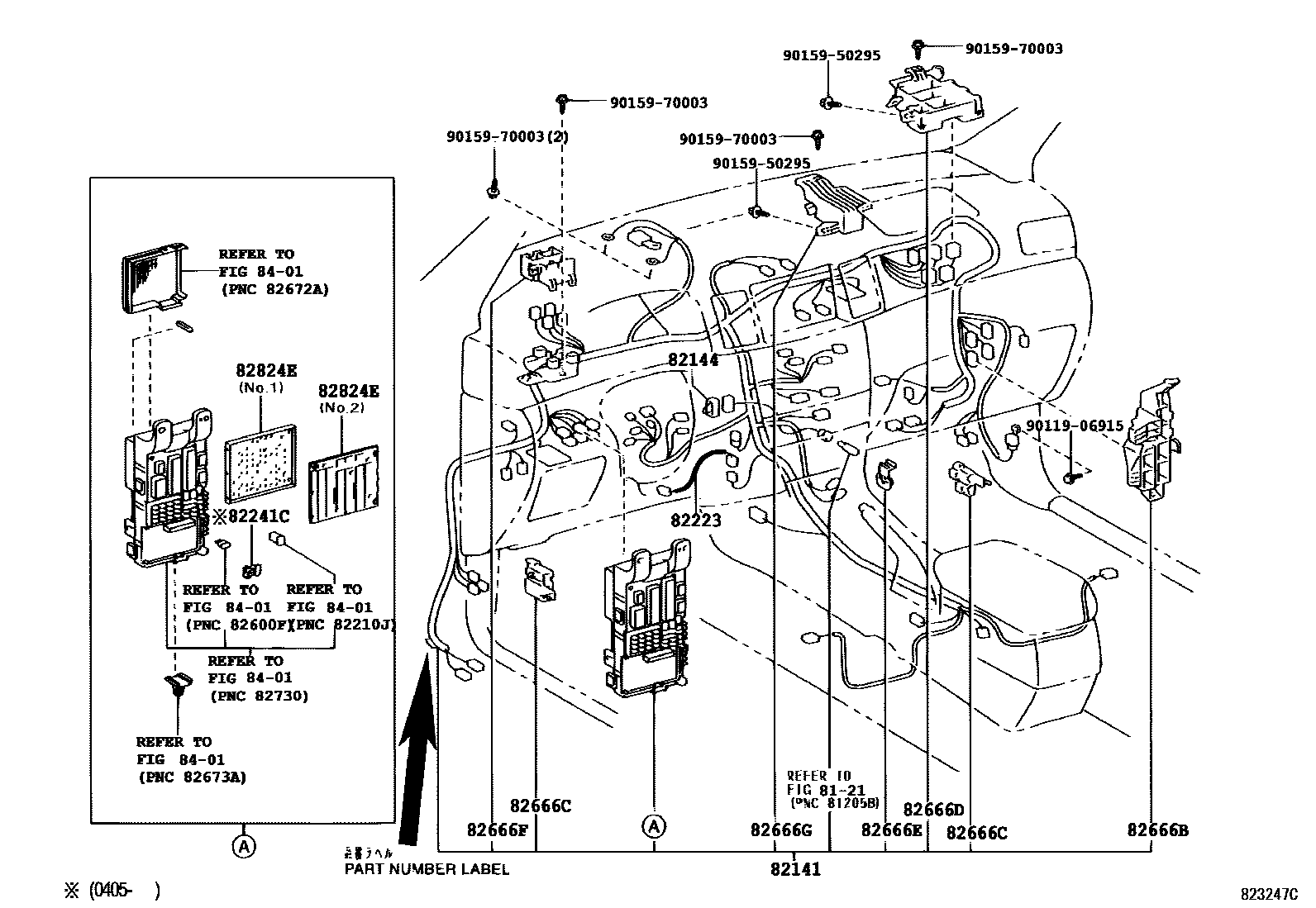

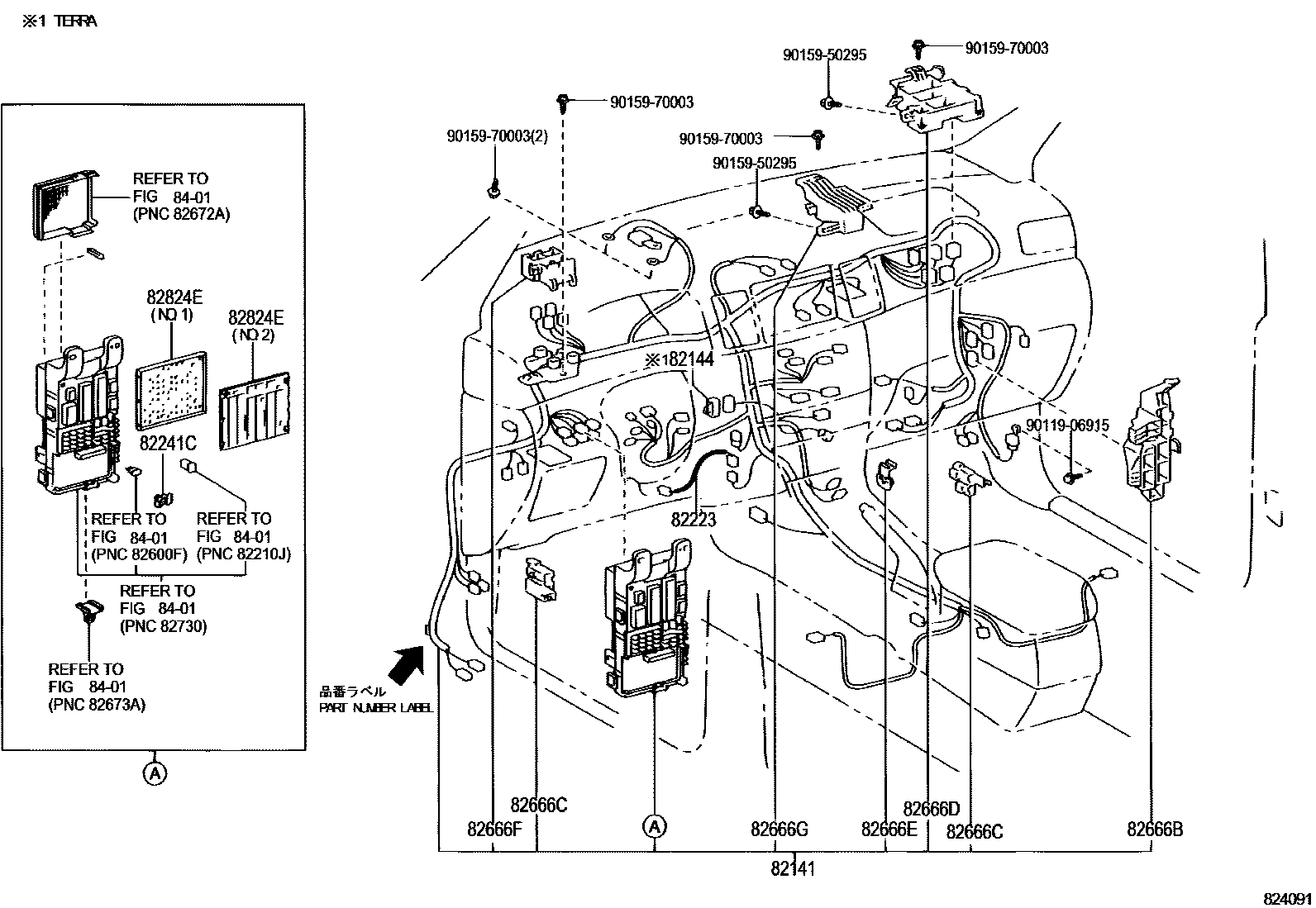

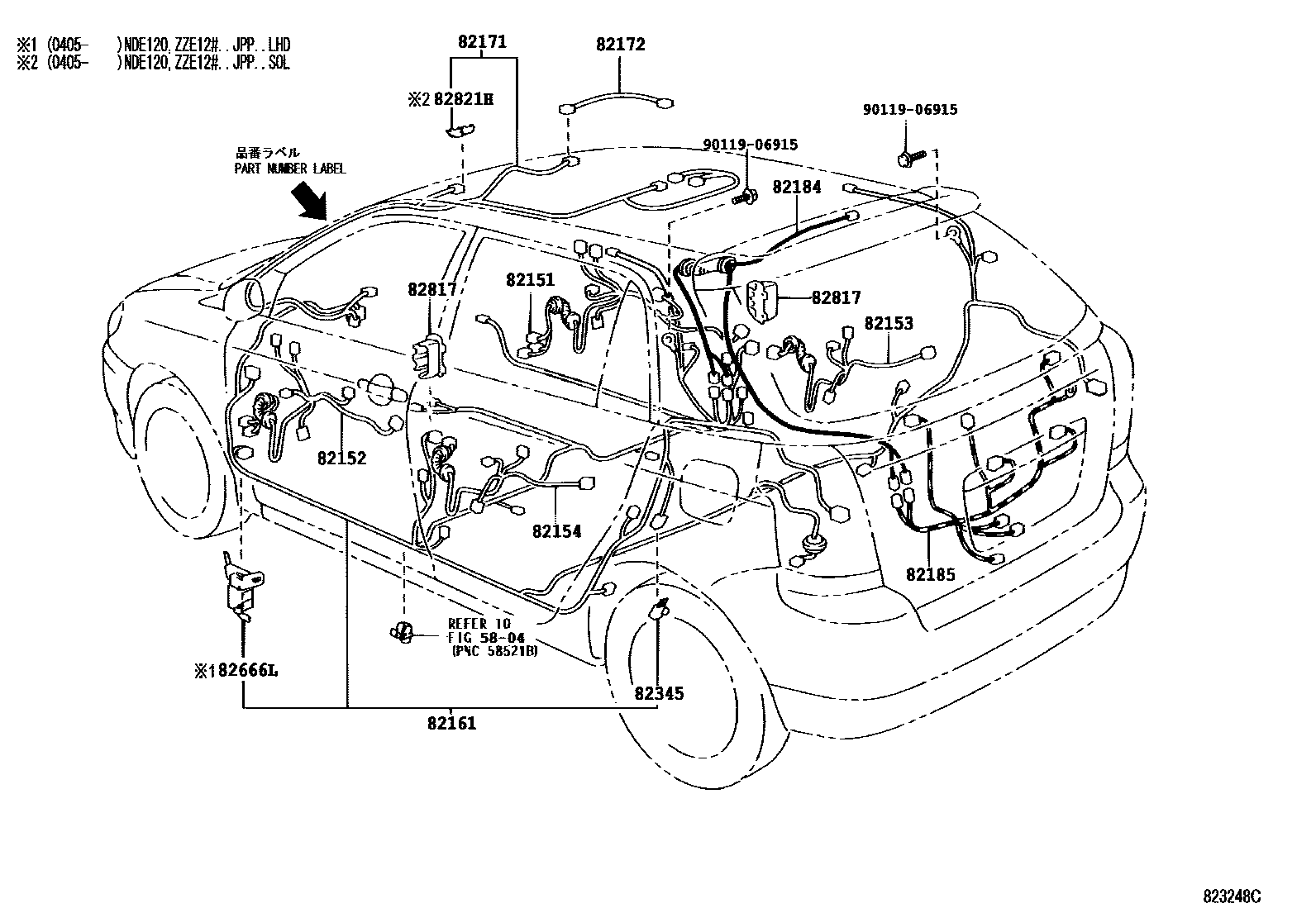

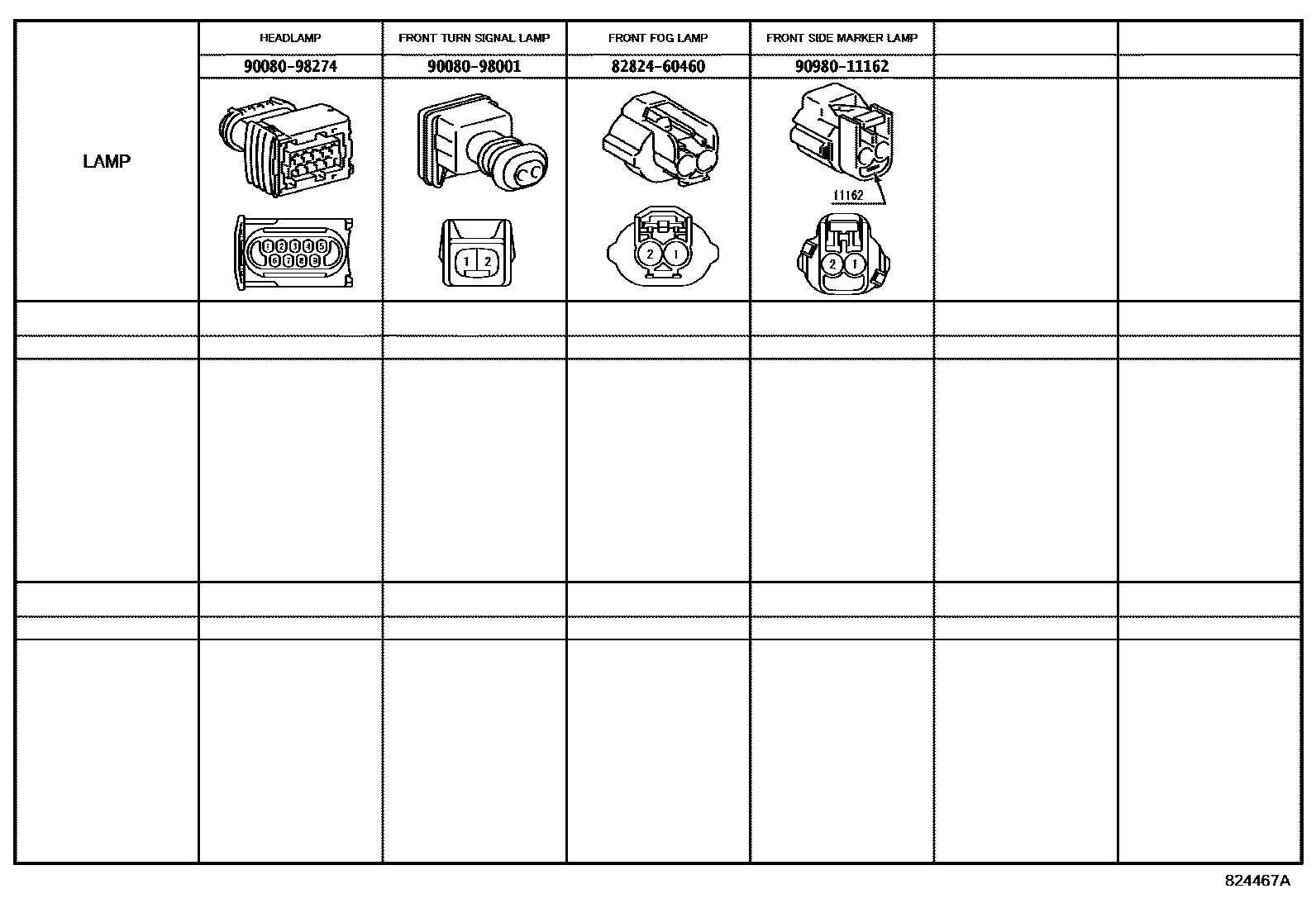

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07407 |
| 82111 | Engine room main wiring harness | 82111-12B80 · 82111-12B90 · 82111-12C10 · 82111-12C20 · 82111-12C30 · 82111-12C40 · 82111-12C50 · 82111-12C60 · 82111-12C61 · 82111-12C70 · 82111-12C71 · 82111-12C80 · 82111-12C81 · 82111-12C90 · 82111-12C91 · 82111-12D00 · 82111-12D10 · 82111-12D30 · 82111-12D40 · 82111-12D50 · 82111-12D70 · 82111-1L190 · 82111-1L200 · 82111-1L210 · 82111-1L220 · 82111-1L230 · 82111-1L240 · 82111-1L250 · 82111-1L260 · 82111-1L270 |
| 82121 | Engine wiring harness | 82121-12A10 · 82121-12A20 · 82121-12A30 · 82121-12A40 · 82121-12A50 · 82121-12A60 · 82121-12A70 · 82121-12A80 · 82121-1X090 · 82121-1X100 · 82121-1X110 · 82121-1X120 · 82121-1X130 · 82121-1X140 · 82121-1X150 · 82121-1X160 |
| 82123 | Engine No. 3 wiring harness | 82123-12400 · 82123-13040 |
| 82124 | Engine No. 4 wiring harness | 82124-13010 |
| 82126 | Engine wiring harness | 82126-20010 |
| 82141 | Dashboard wiring harness | 82141-12A10 · 82141-12A30 · 82141-12A50 · 82141-12A60 · 82141-12A80 · 82141-12A90 · 82141-12B00 · 82141-12B20 · 82141-12B30 · 82141-12B40 · 82141-12B60 · 82141-12B70 · 82141-12B80 · 82141-12C00 · 82141-12C10 · 82141-12C20 · 82141-12C40 · 82141-12C50 · 82141-12C60 · 82141-12C70 · 82141-12C90 · 82141-12D00 · 82141-12D20 · 82141-12D30 · 82141-12D60 · 82141-12D90 · 82141-12E10 · 82141-12E20 · 82141-12E40 · 82141-12E50 · 82141-12E60 · 82141-12E70 · 82141-12E90 · 82141-12F00 · 82141-12F20 · 82141-12F30 · 82141-12F60 · 82141-12F90 · 82141-12G10 · 82141-12G20 · 82141-12G40 · 82141-12G50 · 82141-12G60 · 82141-12G80 · 82141-12G90 · 82141-12J00 · 82141-12J20 · 82141-12J30 · 82141-12J40 · 82141-12J60 · 82141-12J70 · 82141-12J80 · 82141-12K00 · 82141-12K10 · 82141-12K30 · 82141-1T850 · 82141-1T851 · 82141-1T890 · 82141-1T891 · 82141-1X010 · 82141-1X011 · 82141-1X020 · 82141-1X021 · 82141-1X030 · 82141-1X031 · 82141-1X040 · 82141-1X041 · 82141-1X050 · 82141-1X051 · 82141-1X060 · 82141-1X061 · 82141-1X070 · 82141-1X071 · 82141-1X080 · 82141-1X081 · 82141-1X090 · 82141-1X091 · 82141-1X100 · 82141-1X101 · 82141-1X110 · 82141-1X111 · 82141-1X120 · 82141-1X121 · 82141-1X130 · 82141-1X131 · 82141-1X140 · 82141-1X141 · 82141-1X150 · 82141-1X151 · 82141-1X160 · 82141-1X161 · 82141-1X170 · 82141-1X171 · 82141-1X180 · 82141-1X181 · 82141-1X190 · 82141-1X191 · 82141-1X200 · 82141-1X201 · 82141-1X210 · 82141-1X211 · 82141-1X220 · 82141-1X221 · 82141-1X230 · 82141-1X231 · 82141-1X240 · 82141-1X241 · 82141-1X250 · 82141-1X251 · 82141-1X260 · 82141-1X261 · 82141-1X270 · 82141-1X271 · 82141-1X280 · 82141-1X281 · 82141-1X290 · 82141-1X291 · 82141-1X300 · 82141-1X301 · 82141-1X310 · 82141-1X311 · 82141-1X320 · 82141-1X321 · 82141-1X330 · 82141-1X331 · 82141-1X340 · 82141-1X341 · 82141-1X350 · 82141-1X351 · 82141-1X360 · 82141-1X361 · 82141-1X370 · 82141-1X371 · 82141-1X380 · 82141-1X381 · 82141-1X390 · 82141-1X391 · 82141-1X400 · 82141-1X401 · 82141-1X410 · 82141-1X411 · 82141-1X420 · 82141-1X421 · 82141-1X430 · 82141-1X431 · 82141-1X440 · 82141-1X441 · 82141-1X450 · 82141-1X451 · 82141-1X460 · 82141-1X461 · 82141-1X470 · 82141-1X471 · 82141-1X480 · 82141-1X481 · 82141-1X490 · 82141-1X491 · 82141-1X500 · 82141-1X501 · 82141-1X510 · 82141-1X511 · 82141-1X520 · 82141-1X521 · 82141-1X530 · 82141-1X531 · 82141-1X540 · 82141-1X541 · 82141-1X550 · 82141-1X551 · 82141-1X560 · 82141-1X561 · 82141-1X570 · 82141-1X571 · 82141-1X580 · 82141-1X581 · 82141-1X590 · 82141-1X591 · 82141-1X600 · 82141-1X601 · 82141-1Y060 · 82141-1Y080 · 82141-1Y160 · 82141-1Y170 · 82141-1Y250 · 82141-1Y310 · 82141-1Y370 · 82141-1Y470 · 82141-1Y540 · 82141-1Y570 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-12060 |
| 82151 | Right front door wiring harness | 82151-1E140 · 82151-1E430 · 82151-1E460 · 82151-1E480 · 82151-1E481 · 82151-1E490 · 82151-1E491 · 82151-1E500 · 82151-1E501 · 82151-1E510 · 82151-1E511 · 82151-1E520 · 82151-1E521 · 82151-1E530 · 82151-1E540 · 82151-1E560 · 82151-1E561 · 82151-1E570 |
| 82152 | Left front door wiring harness | 82152-12A00 · 82152-12A10 · 82152-1E050 · 82152-1E070 · 82152-1E071 · 82152-1E080 · 82152-1E081 · 82152-1E090 · 82152-1E091 · 82152-1E100 · 82152-1E101 · 82152-1E110 · 82152-1E111 · 82152-1E120 · 82152-1E130 · 82152-1E150 · 82152-1E151 · 82152-1E160 · 82152-1E161 · 82152-1E170 |
| 82153 | Rear door wiring harness No. 1 | 82153-12450 · 82153-12460 · 82153-12470 · 82153-12480 · 82153-12490 |
| 82154 | Rear door wiring harness No. 2 | 82153-12450 · 82153-12460 · 82153-12470 · 82153-12480 · 82153-12490 |
| 82161 | floor wiring harness | 82161-12A40 · 82161-12A50 · 82161-12A60 · 82161-12A70 · 82161-1N450 · 82161-1N460 · 82161-1N470 · 82161-1N480 · 82161-1N490 · 82161-1N500 |
| 82171 | Roof No. 1 wiring harness | 82171-12860 · 82171-12890 · 82171-12A10 · 82171-12A20 · 82171-12A60 · 82171-12A70 · 82171-12B00 · 82171-12B10 · 82171-12B20 · 82171-12B30 · 82171-12B40 · 82171-12B50 · 82171-12B60 · 82171-12B70 · 82171-12B80 · 82171-12B90 · 82171-12C00 · 82171-12C10 · 82171-1A220 · 82171-1A230 · 82171-1A231 · 82171-1A240 · 82171-1A241 · 82171-1A250 · 82171-1A251 · 82171-1A260 · 82171-1A270 · 82171-1A280 · 82171-1A281 · 82171-1A290 · 82171-1A291 |
| 82172 | Roof No. 2 wiring harness | 82172-12010 · 82172-12011 |
| 82184 | Rear door No. 1 wiring harness | 82184-12510 · 82184-12530 · 82184-12580 |
| 82185 | Rear door wiring harness No. 2 | 82185-12630 · 82185-12650 · 82185-12690 · 82185-12700 |
| 82223 | switch harness | 82223-12660 · 82223-12690 · 82223-12700 · 82223-13070 · 82223-13080 |
| 82241C | Relay harness | 82241-02010 |
| 82345 | diode | 82345-12050 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-02090 · 82666-12250 · 82666-12280 · 82666-12340 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-02100 · 82666-12290 · 82666-12300 |
| 82666E | No. 6 connector holder | 82666-02110 · 82666-12310 |
| 82666F | No. 7 connector holder | 82666-02080 · 82666-02190 |
| 82666G | No. 8 connector holder | 82666-02060 · 82666-12320 |
| 82666L | No. 9 connector holder | 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-1A761 · 82817-1A830 |
| 82821H | Connector cover | 82821-05030 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824E | Harness connector | 82824-02010 · 82824-02020 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 |
