Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 4 images and 14 PNC and OE references.

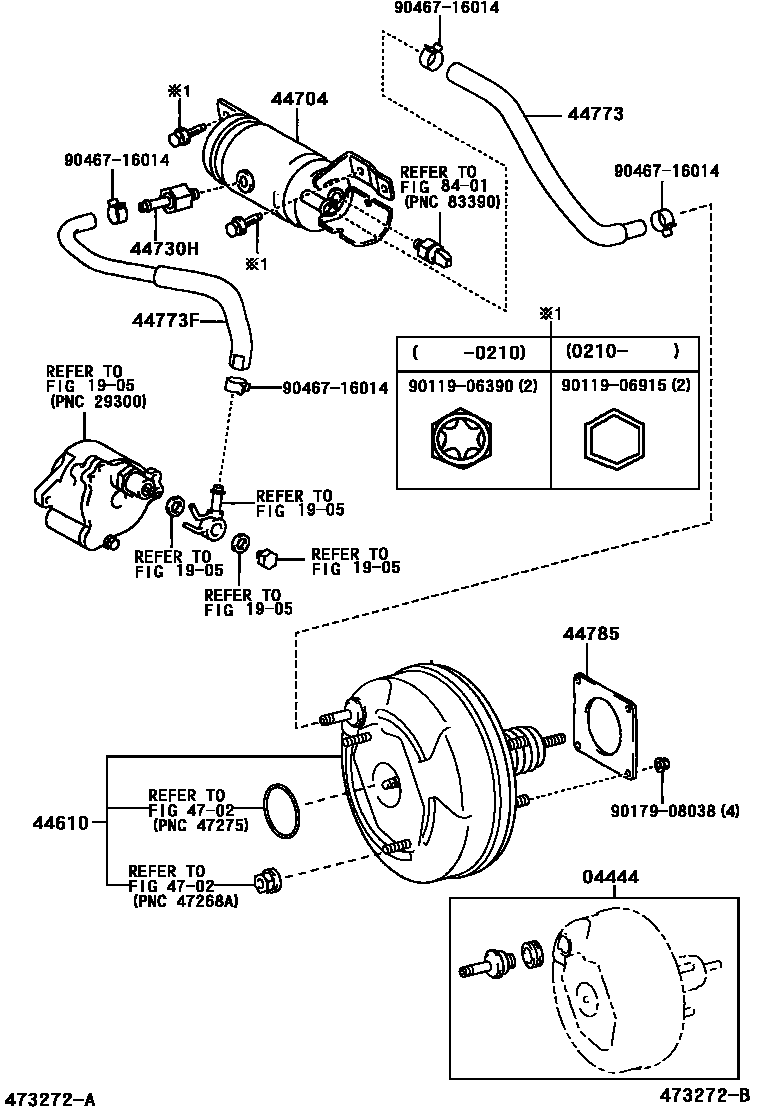

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473272B
制动助力器和真空管 — 473272B (200209 – 200405)

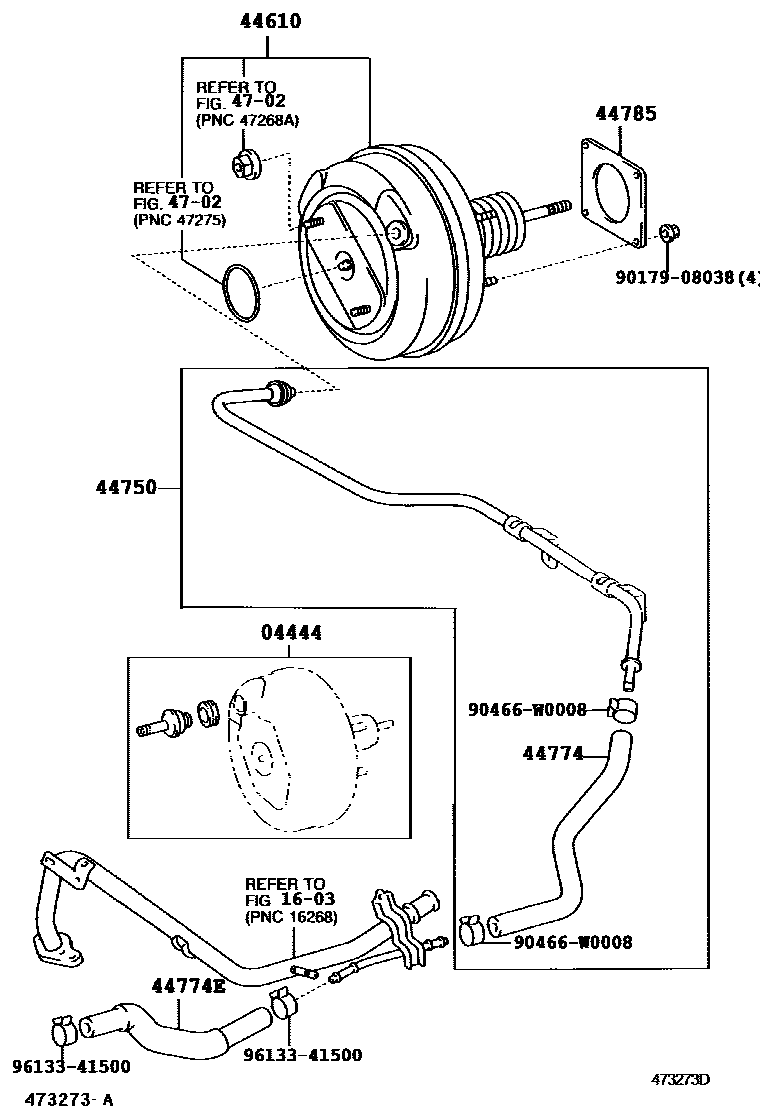

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473273D
制动助力器和真空管 — 473273D (200209 – 999999)

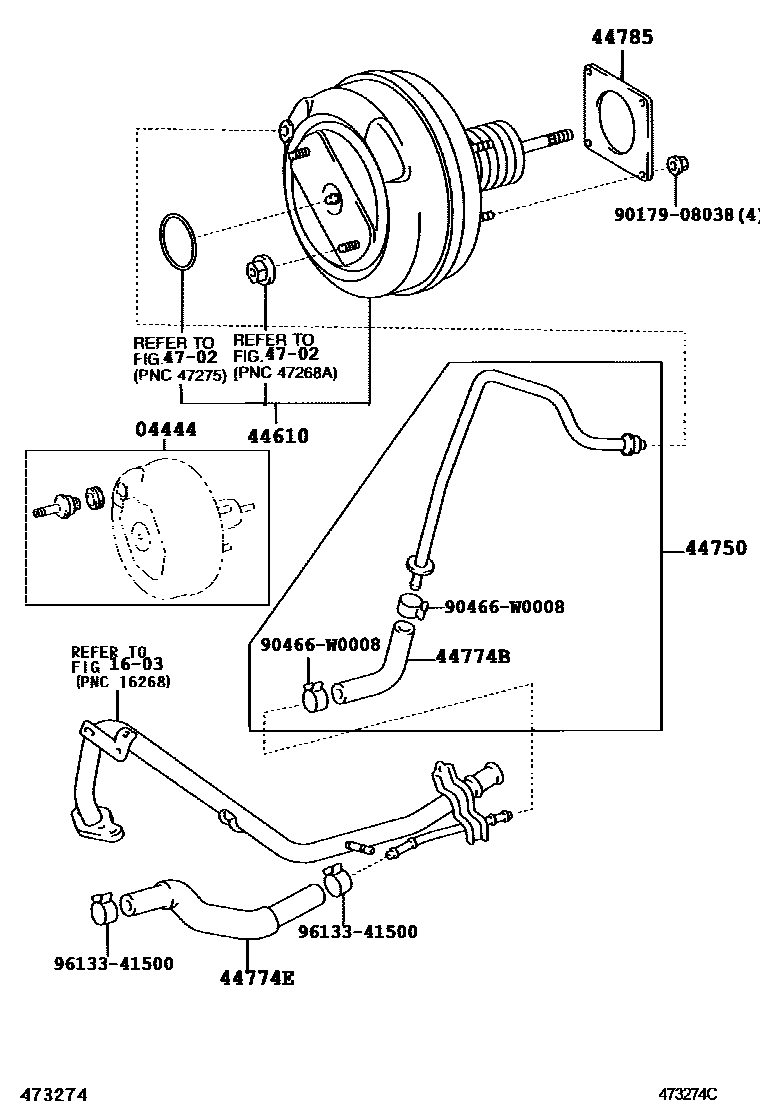

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473274C
制动助力器和真空管 — 473274C (200209 – 999999)

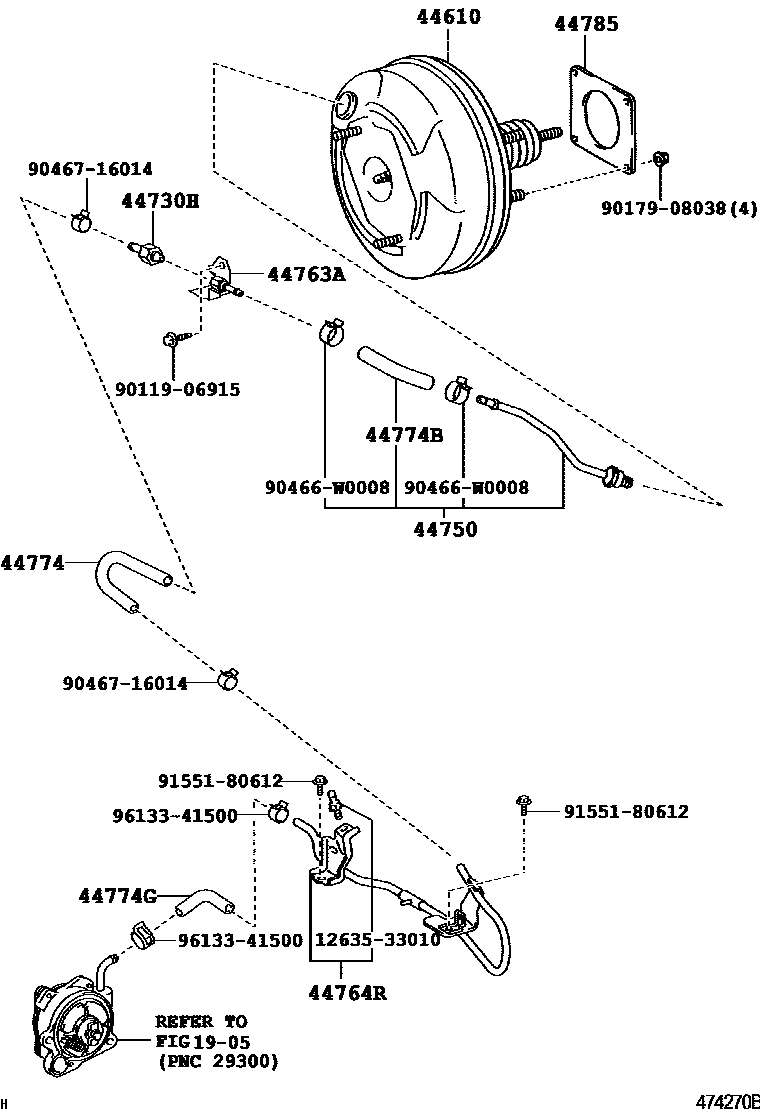

Toyota COROLLA 制动助力器和真空管 EPC diagram — 474270B
制动助力器和真空管 — 474270B (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
04444Booster control valve assembly04444-02010
44610brake booster assembly44610-09060 · 44610-09070 · 44610-09080 · 44610-09100 · 44610-09360 · 44610-09370 · 44610-09380
44704Vacuum liquid tank sub-assembly44704-12160
44730HVacuum check valve assembly (for vacuum reservoir)44730-12080
44750Vacuum hose assembly44750-02080 · 44750-02150 · 44750-02160
44763APipe No. 1 (hose to hose)44763-12370
44764RTubing (connector to vacuum reservoir)44764-12010
44773No. 2 vacuum hose44773-12790
44773FHoses (connector to check valve)44773-12750
44774Hoses (joints to connector tubes)44774-12420 · 44774-12480
44774BHoses (joints to connector tubes)44774-02040 · 44774-12500
44774EHoses (joints to connector tubes)44774-12470
44774GHoses (connector to solenoid valve)44774-52021
44785brake booster pad44785-20020
