Toyota COROLLA 离合器和分离叉 — Figure 3101

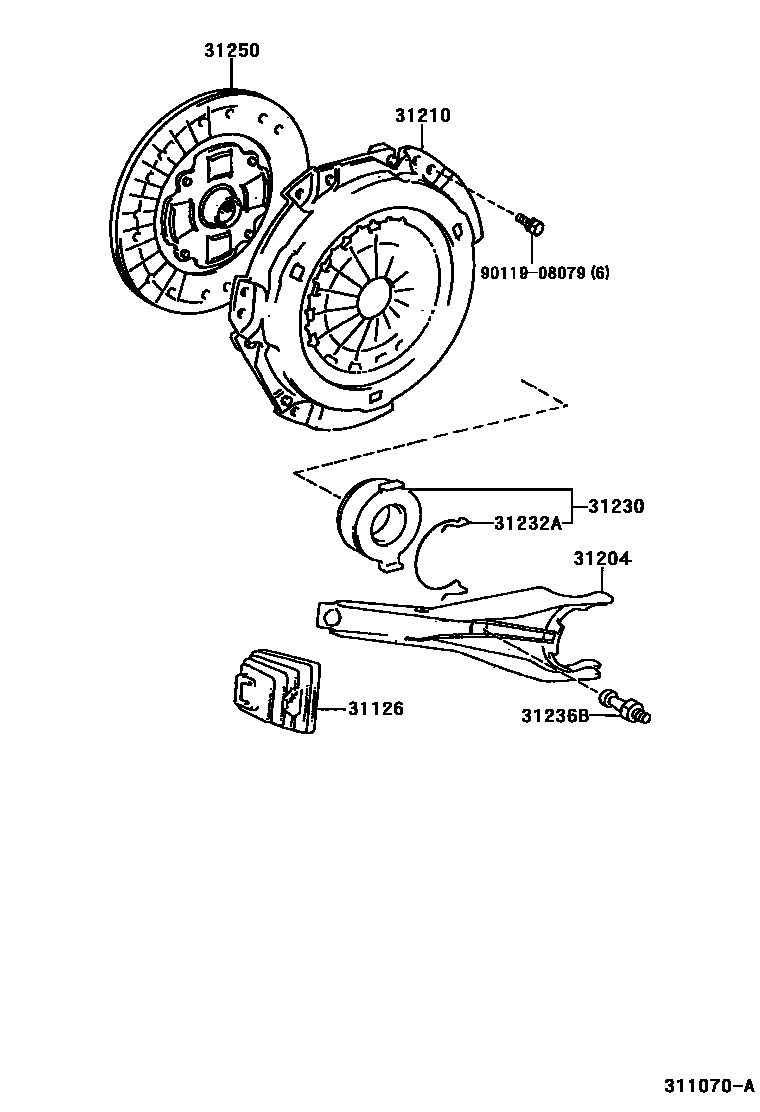

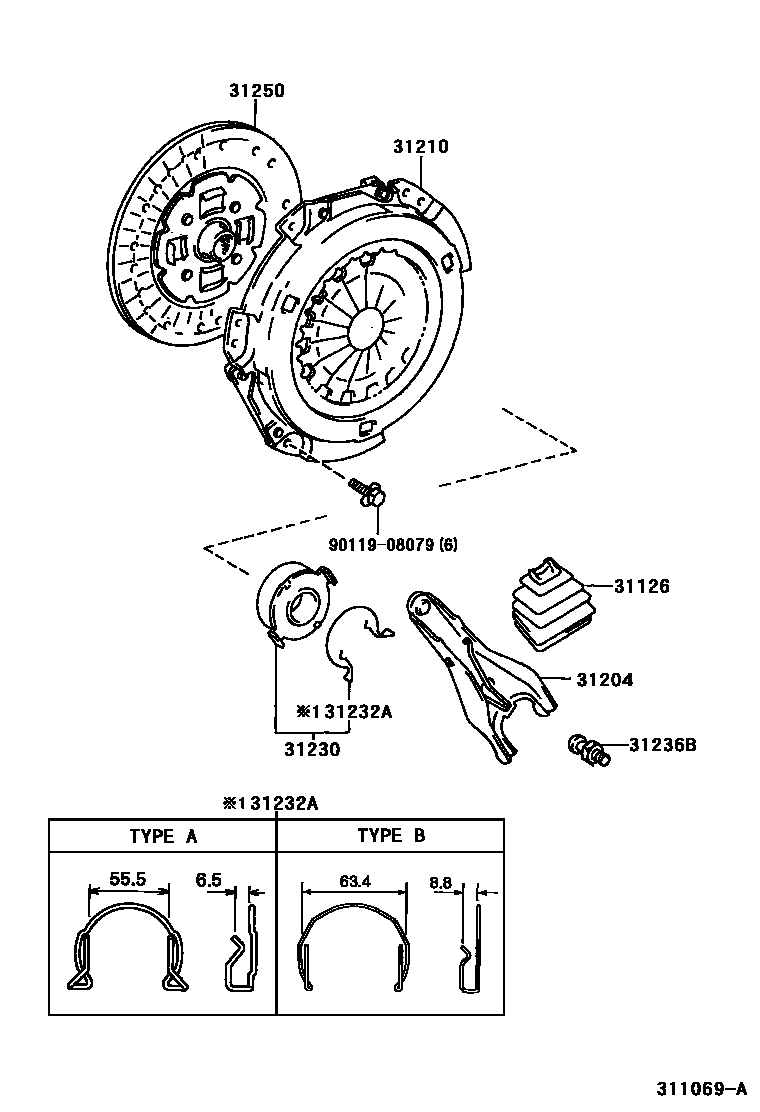

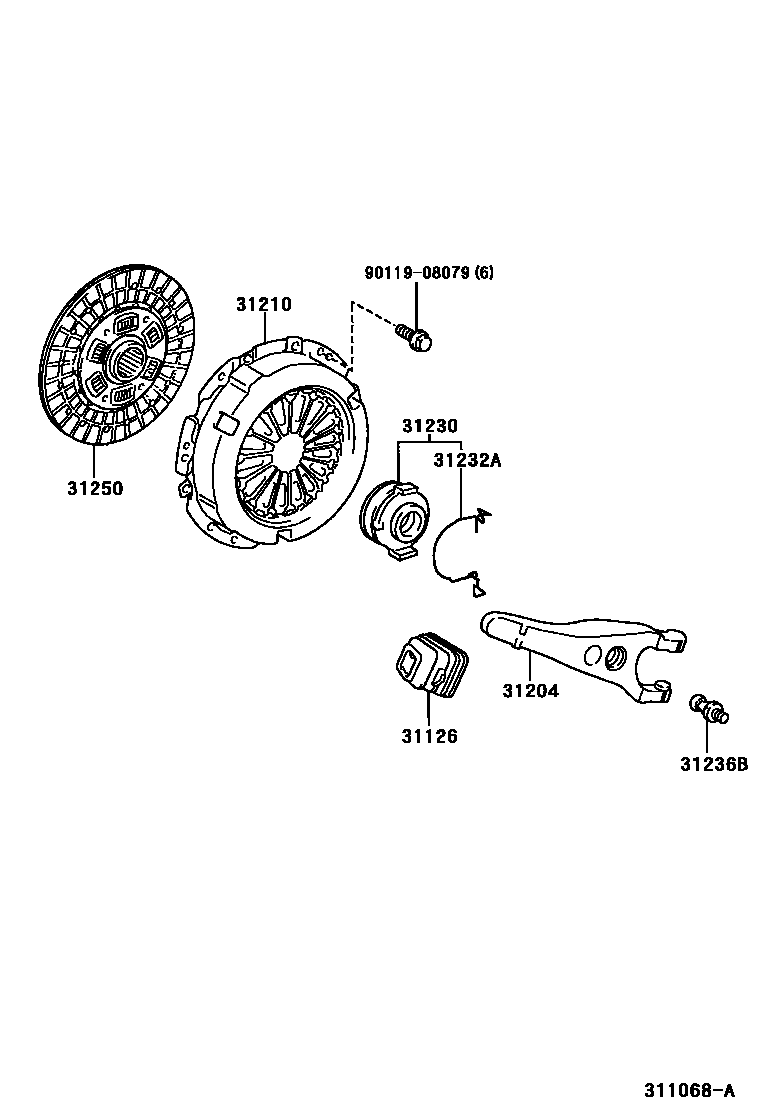

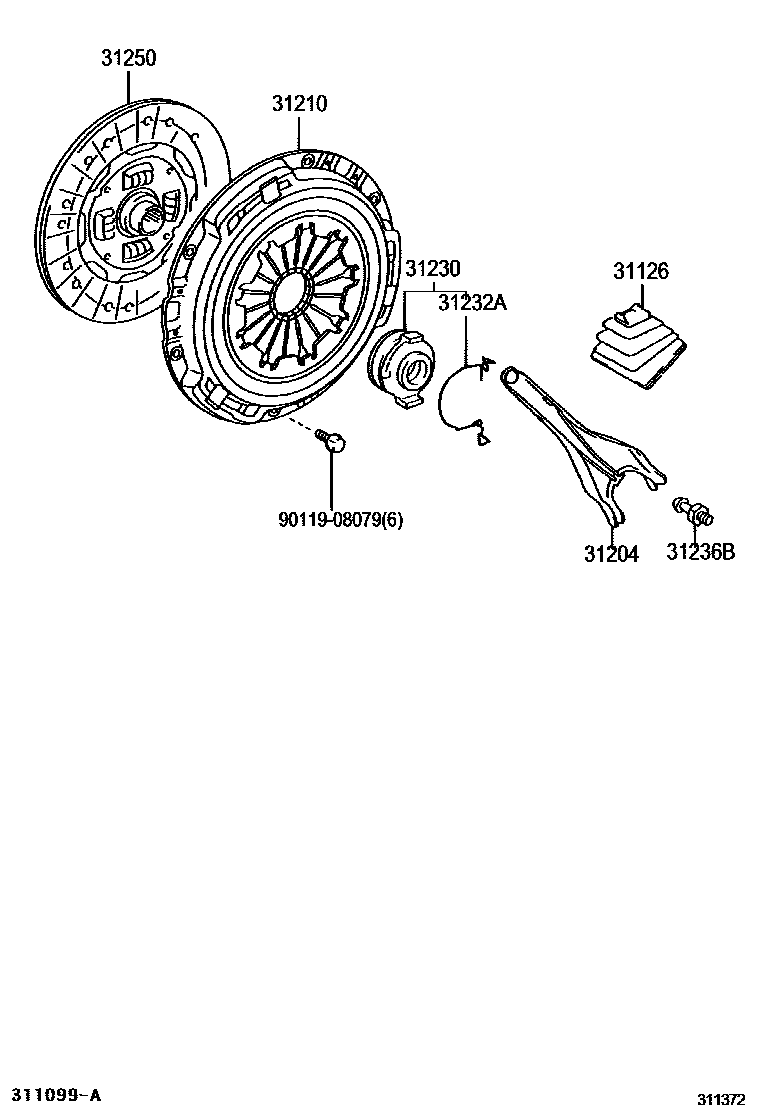

Toyota COROLLA EPC diagram 3101, 离合器和分离叉, with 4 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-12051 · 31126-20080 |
| 31204 | Clutch release fork assembly | 31204-12050 · 31204-17010 · 31204-20130 · 31204-20131 · 31204-52010 |
| 31210 | Clutch cover assembly | 31210-12201 · 31210-12210 · 31210-12240 · 31210-12250 · 31210-12251 · 31210-12280 · 31210-12290 · 31210-52050 · 31210-52051 |
| 31230 | Clutch release bearing assembly | 31230-12180 · 31230-12191 · 31230-20191 · 31230-52010 · 31230-52011 |
| 31232A | Release bearing hub clip | 31232-12070 · 31232-12080 · 31232-16031 · 31232-20031 · 31232-52010 |
| 31236B | Split fork bracket | 31236-12011 · 31236-12020 · 31236-20080 |
| 31250 | Clutch disc assembly | 31250-0D060 · 31250-12392 · 31250-12410 · 31250-12460 · 31250-12530 · 31250-12550 · 31250-20280 |
