Toyota COROLLA 电子控制柴油机(ECD) — Figure 8405

Toyota COROLLA EPC diagram 8405, 电子控制柴油机(ECD), with 3 images and 15 PNC and OE references.

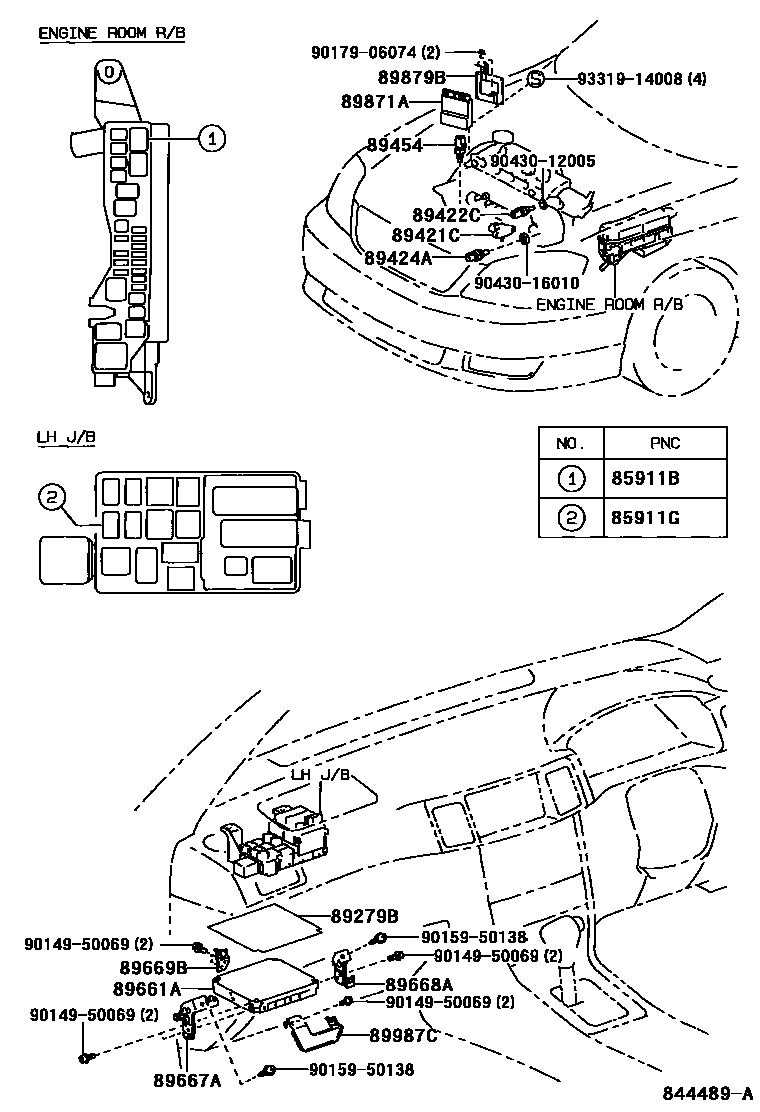

Toyota COROLLA 电子控制柴油机(ECD) EPC diagram — 844489A
电子控制柴油机(ECD) — 844489A (200110 – 200405)

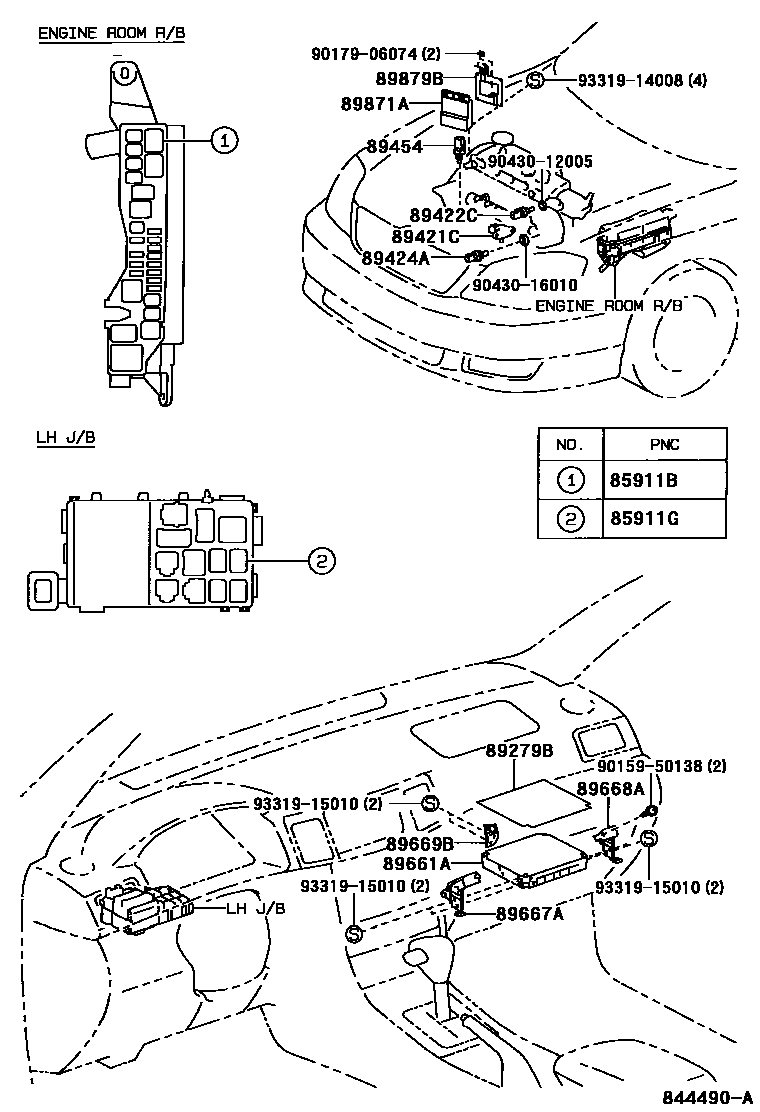

Toyota COROLLA 电子控制柴油机(ECD) EPC diagram — 844490A
电子控制柴油机(ECD) — 844490A (200110 – 200405)

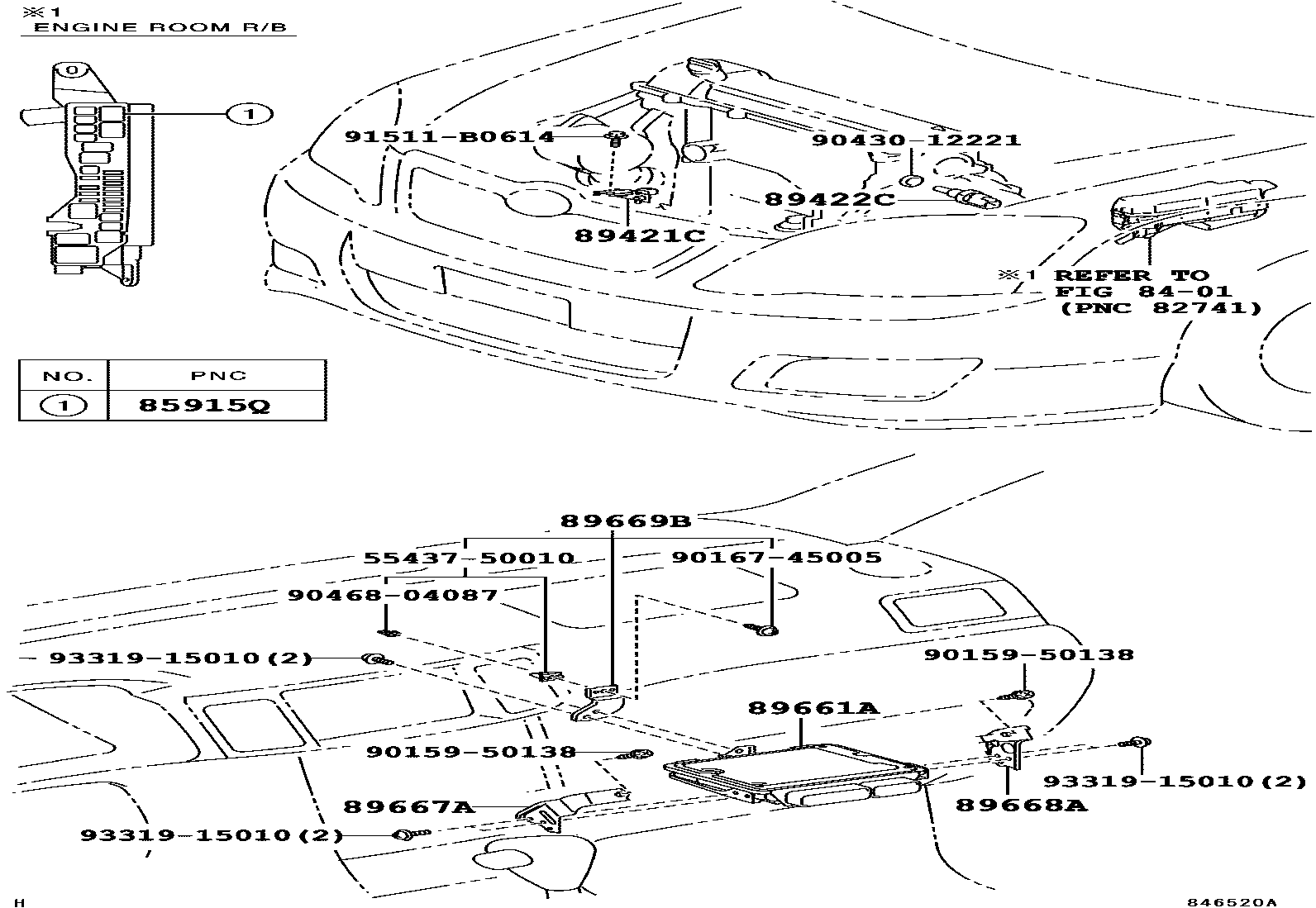

Toyota COROLLA 电子控制柴油机(ECD) EPC diagram — 846520A
电子控制柴油机(ECD) — 846520A (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
85911BECU relay (for diesel turbine)90987-02020
85911GInjector driver relay90987-02020
85915QECU relay (for diesel engine)90987-02020
89279BDiesel engine control ECU cover89279-12150
89421CTurbo pressure sensor (for diesel turbines)89420-12210 · 89421-20210
89422CDiesel engine water temperature sensor89422-33030 · 89422-35010
89424AIntake air temperature sensor (for diesel turbine)89424-60010
89454fuel temperature sensor89454-60010
89661AEngine control ECU89601-13010 · 89661-13230 · 89661-13270 · 89661-13280
89667ANo. 1 engine control ECU bracket89667-02090 · 89667-12190 · 89667-13060
89668ANo. 2 engine control ECU bracket89668-02040 · 89668-12100 · 89668-13060
89669BNo. 3 engine control ECU bracket89669-02020 · 89669-12030
89871AInjector driver89871-20030
89879BInjector driver bracket89879-13010
89987CNo.1 ECU bracket89987-13010
