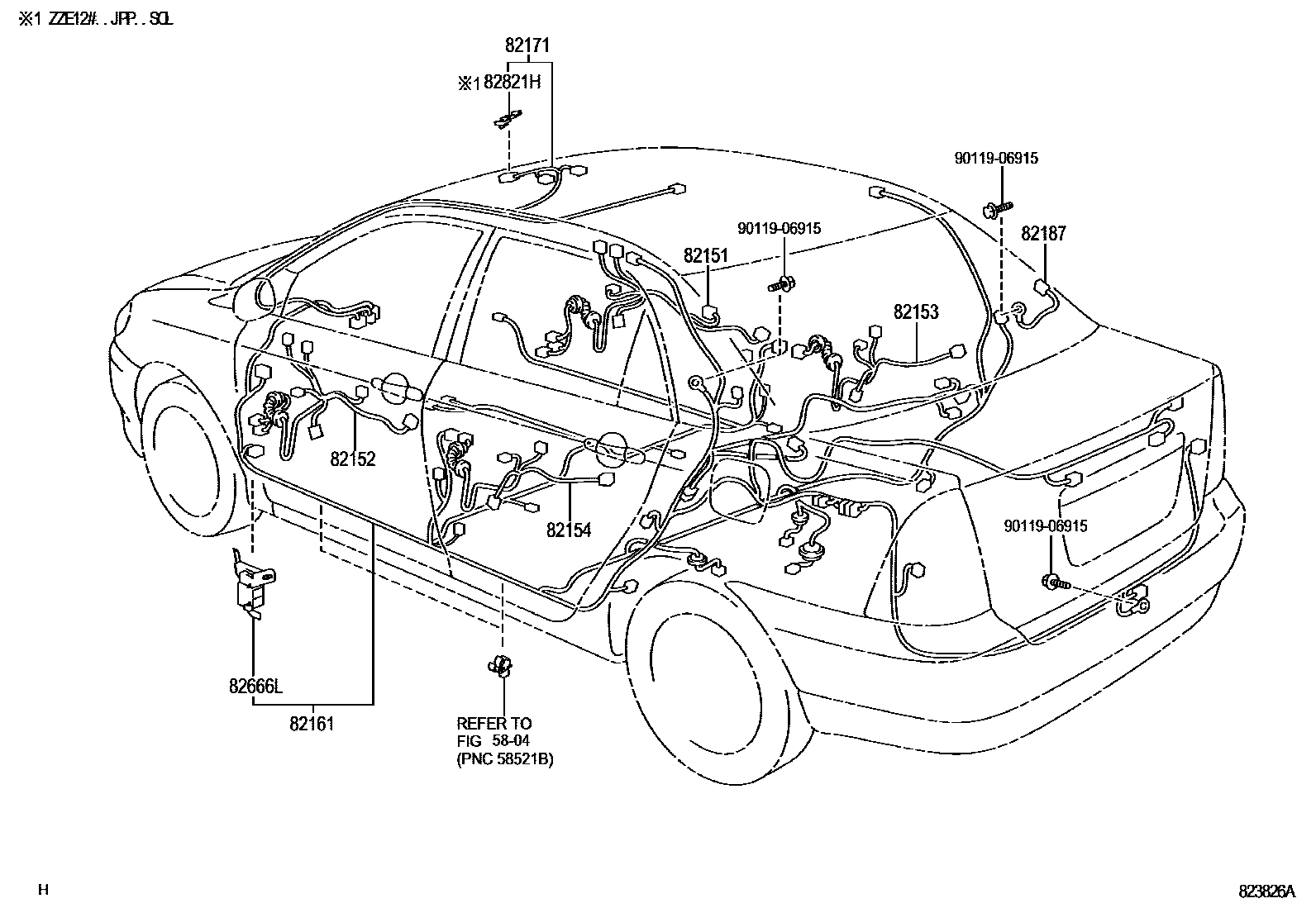

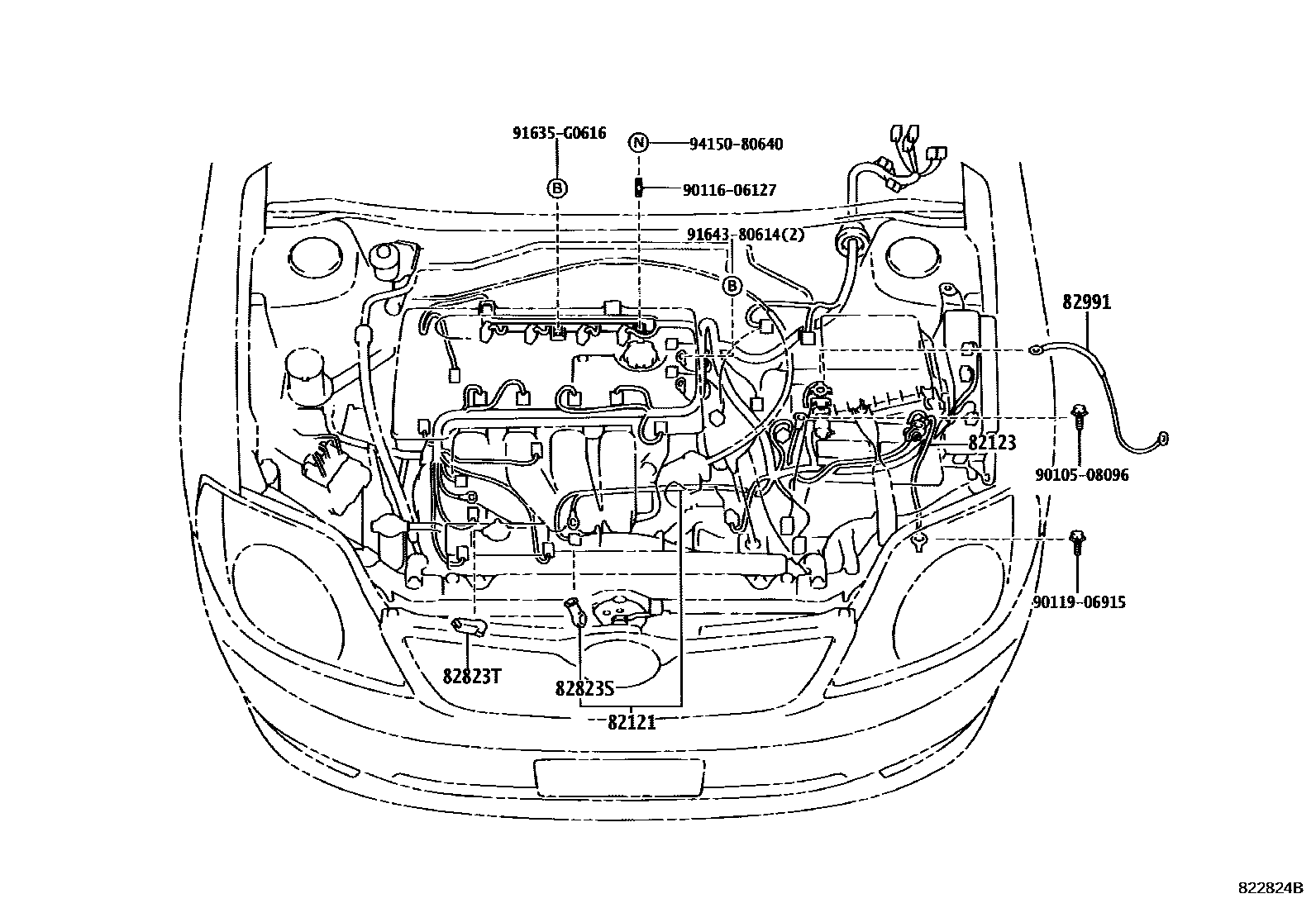

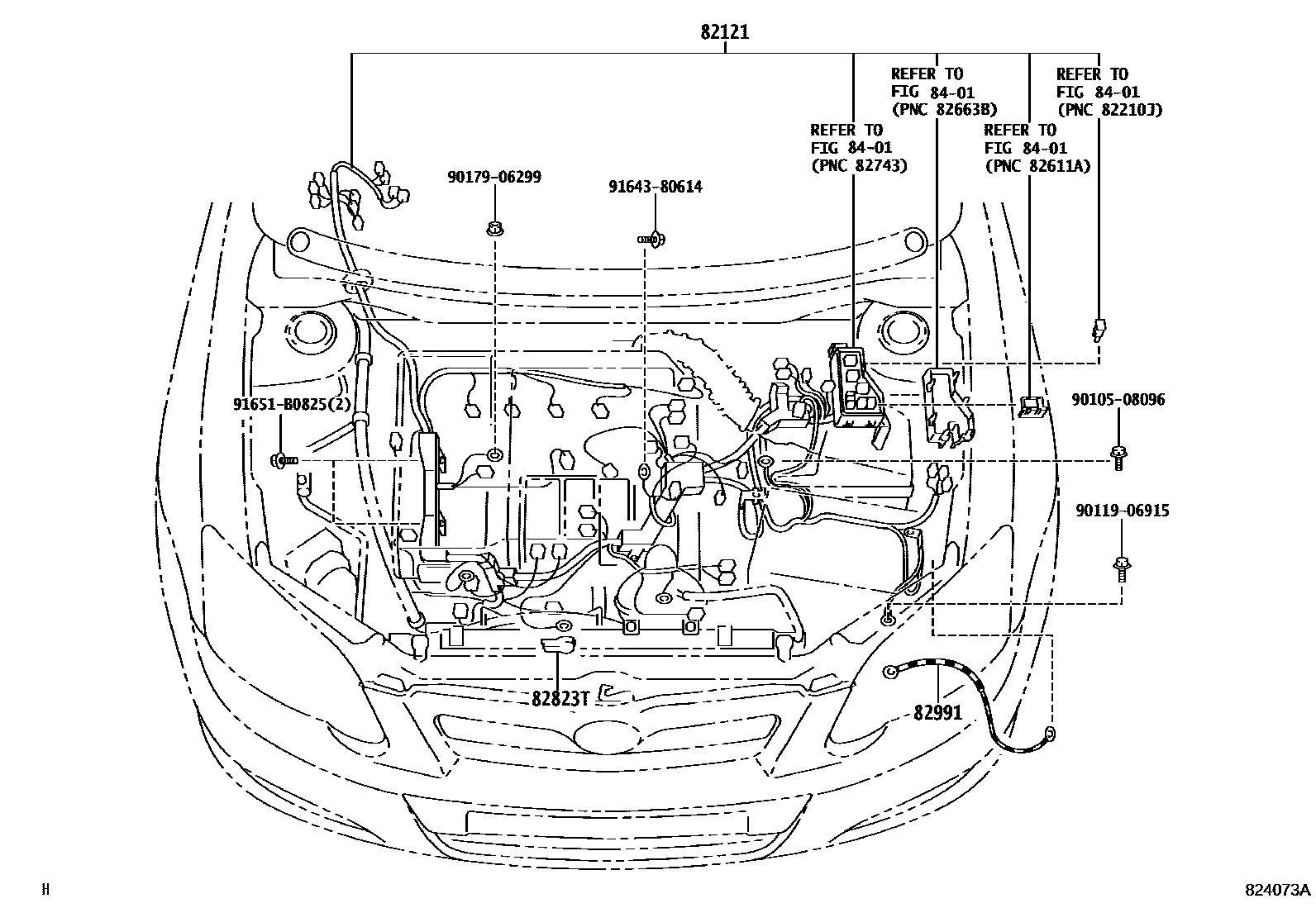

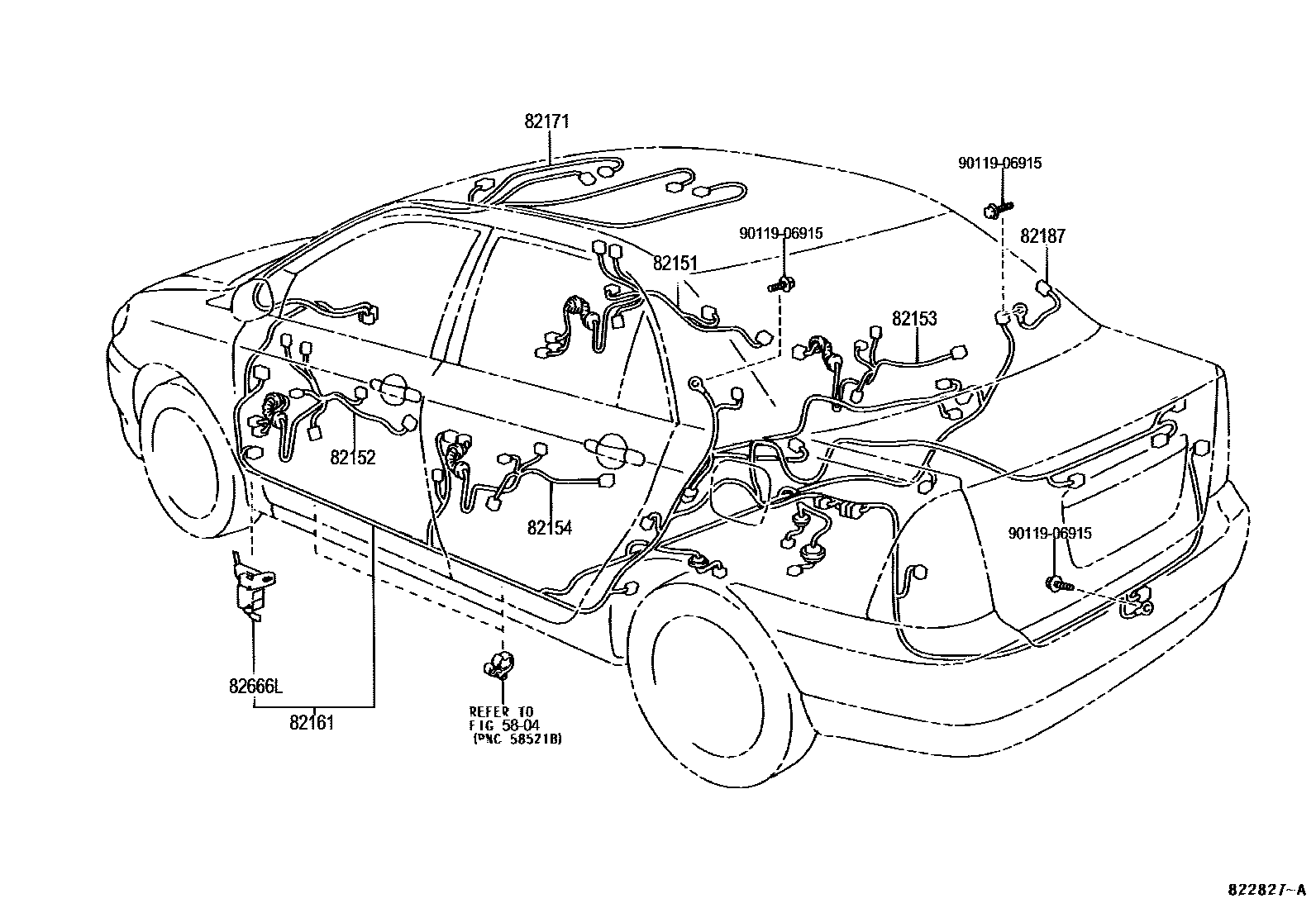

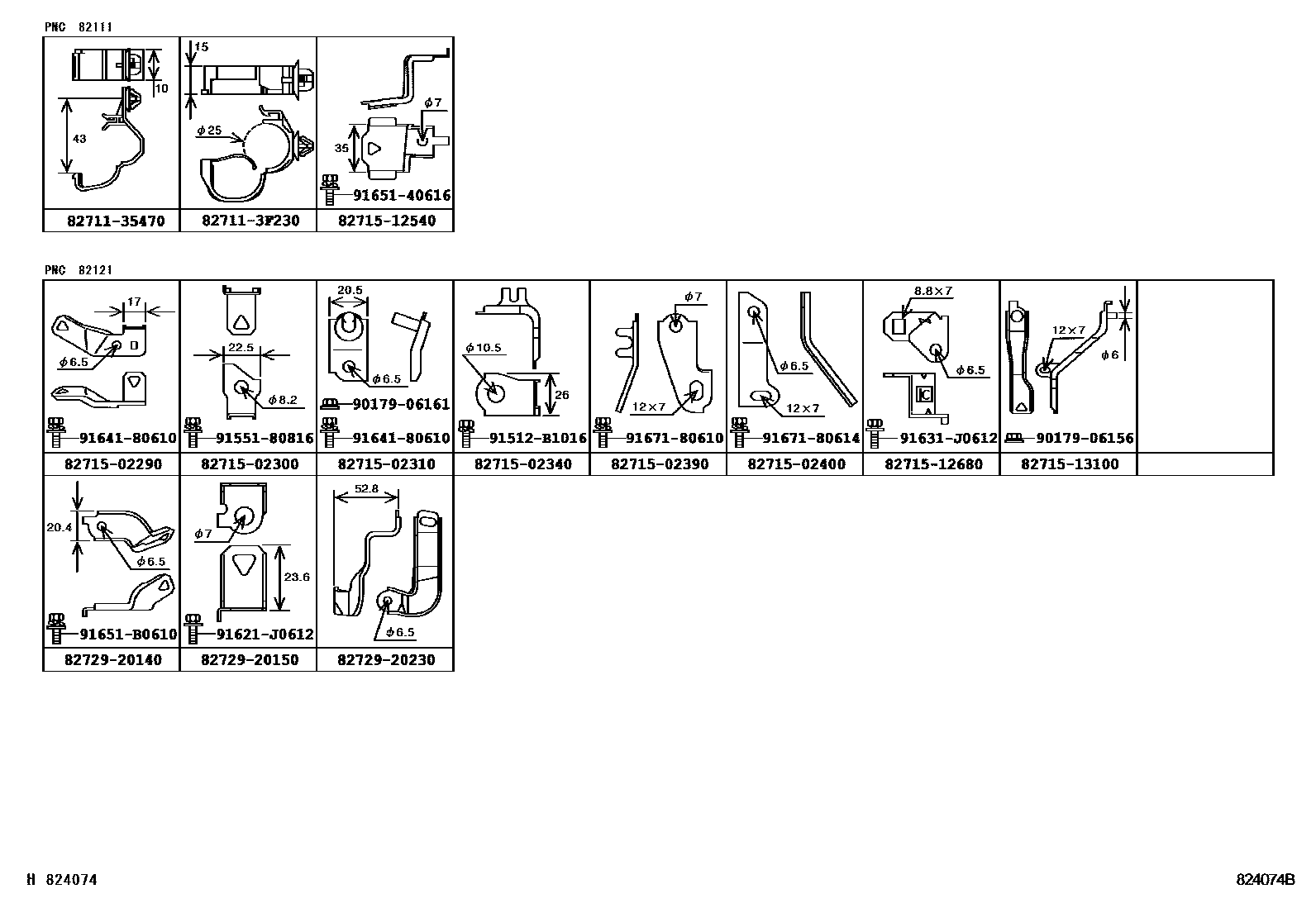

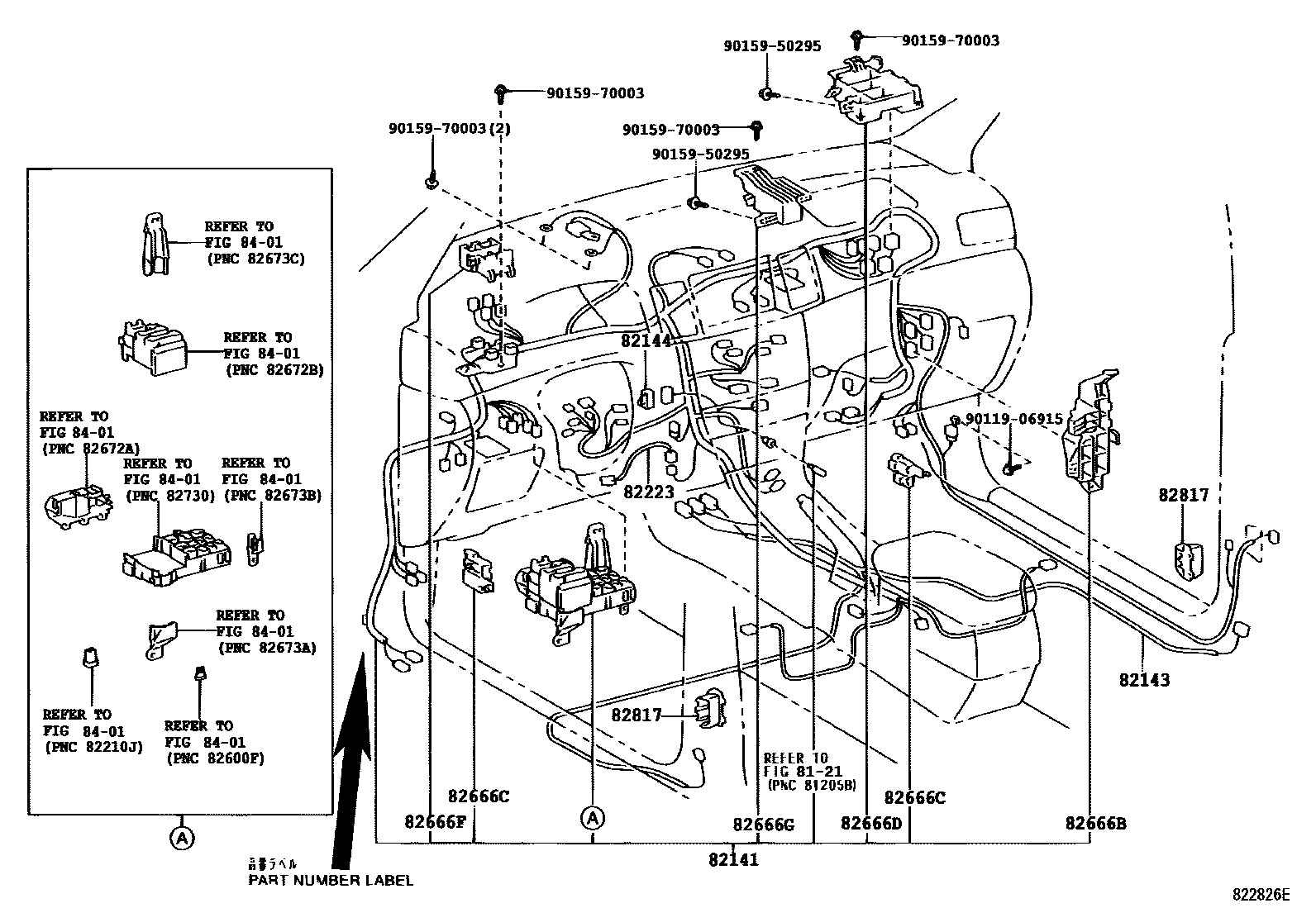

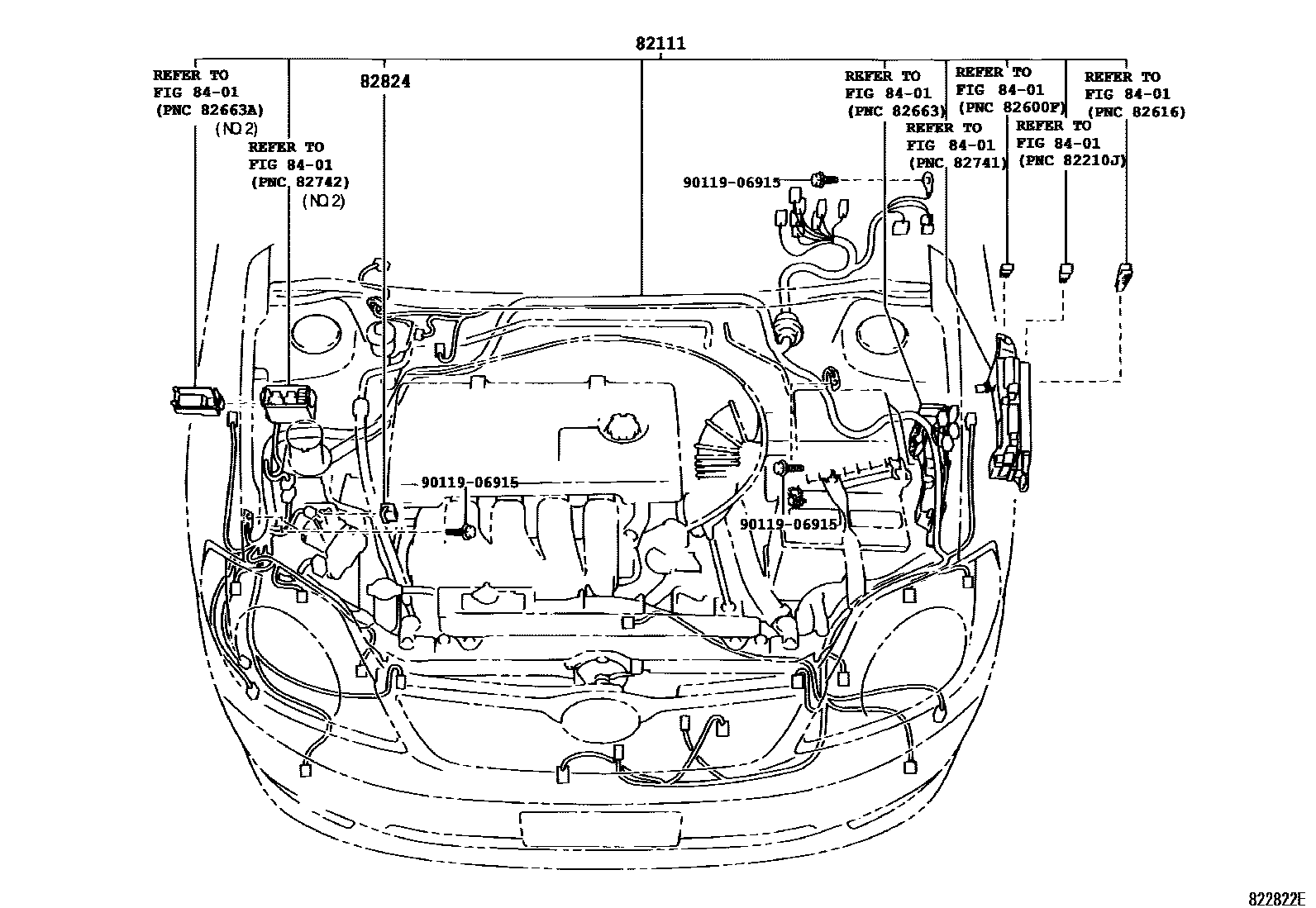

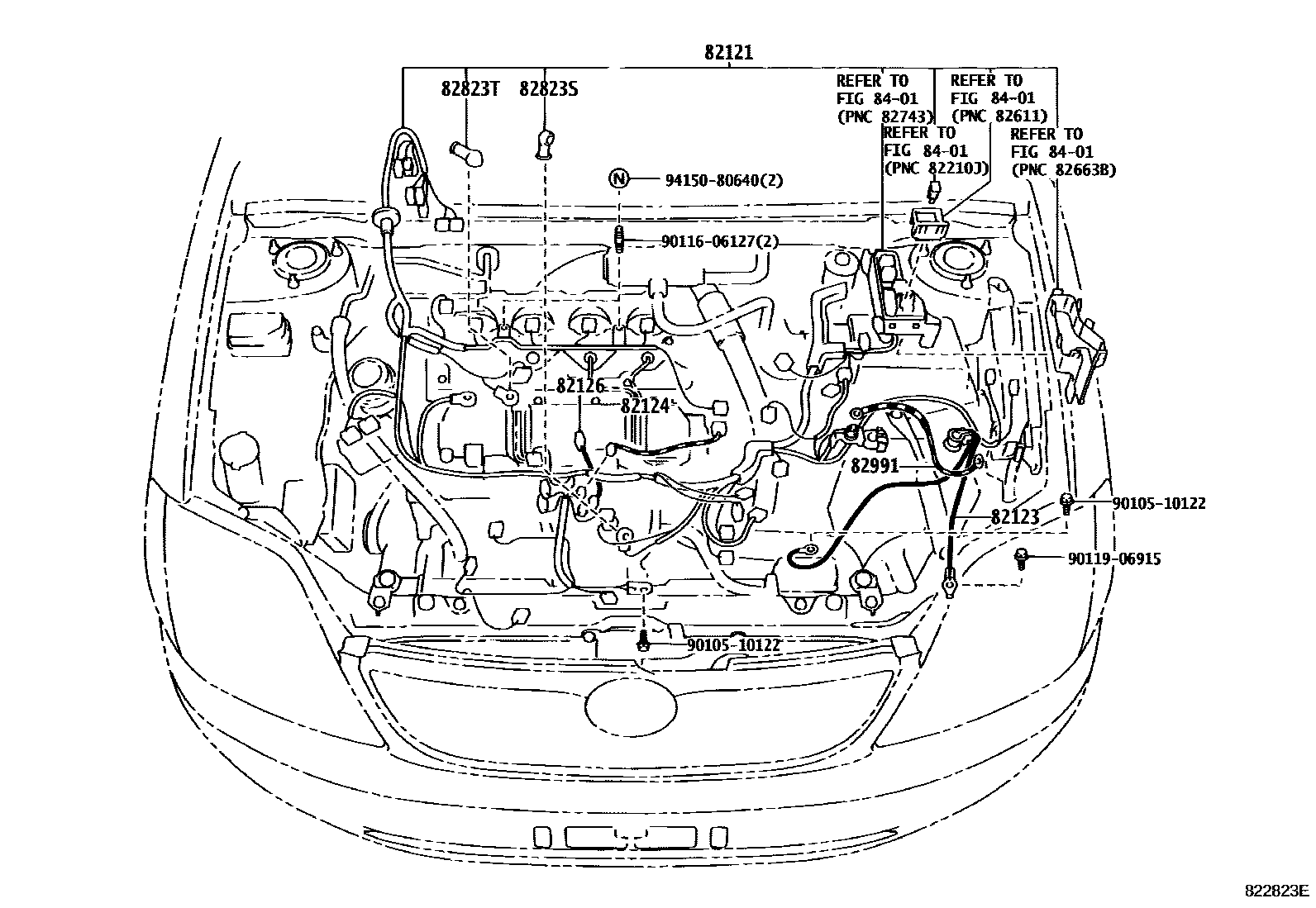

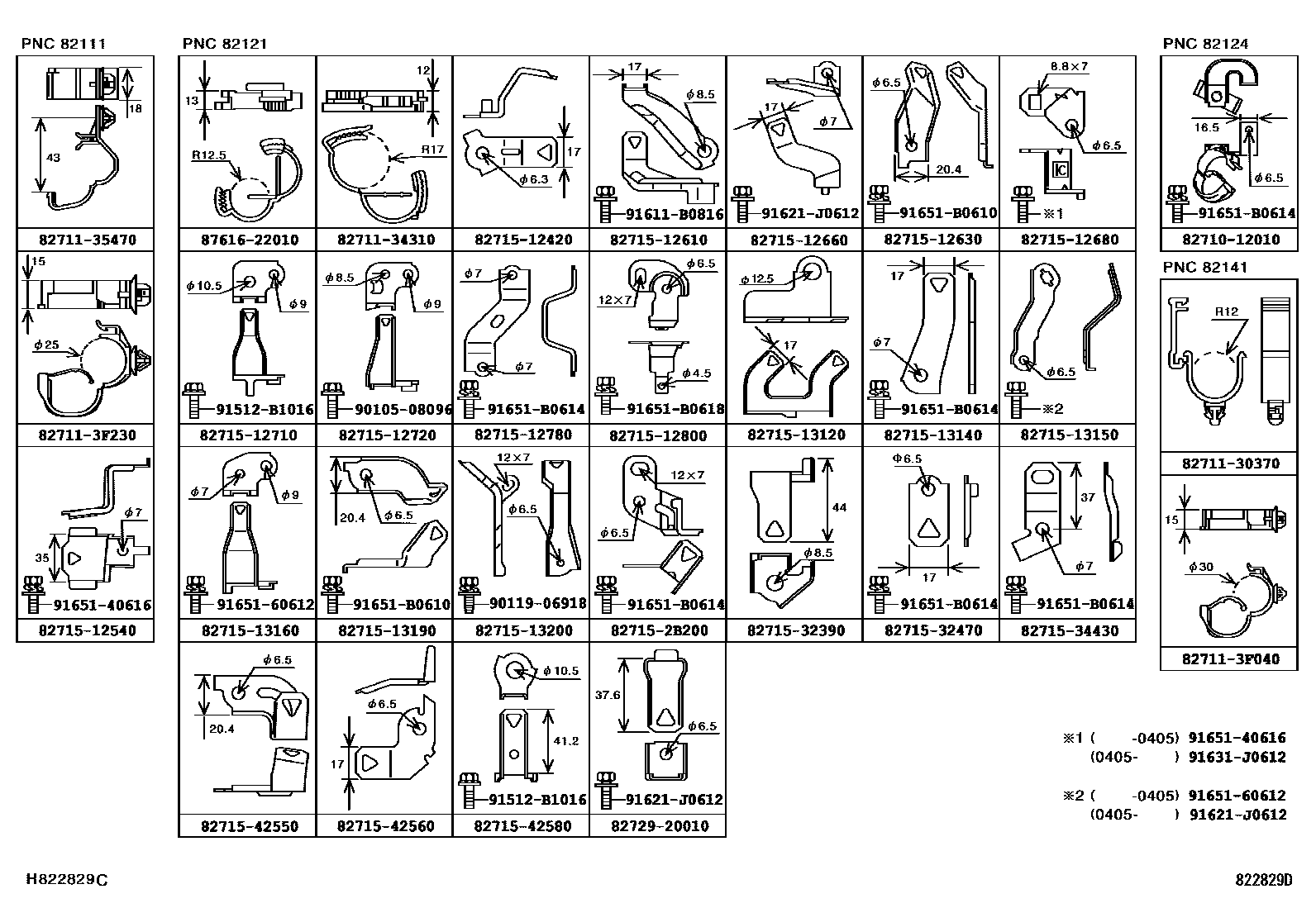

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

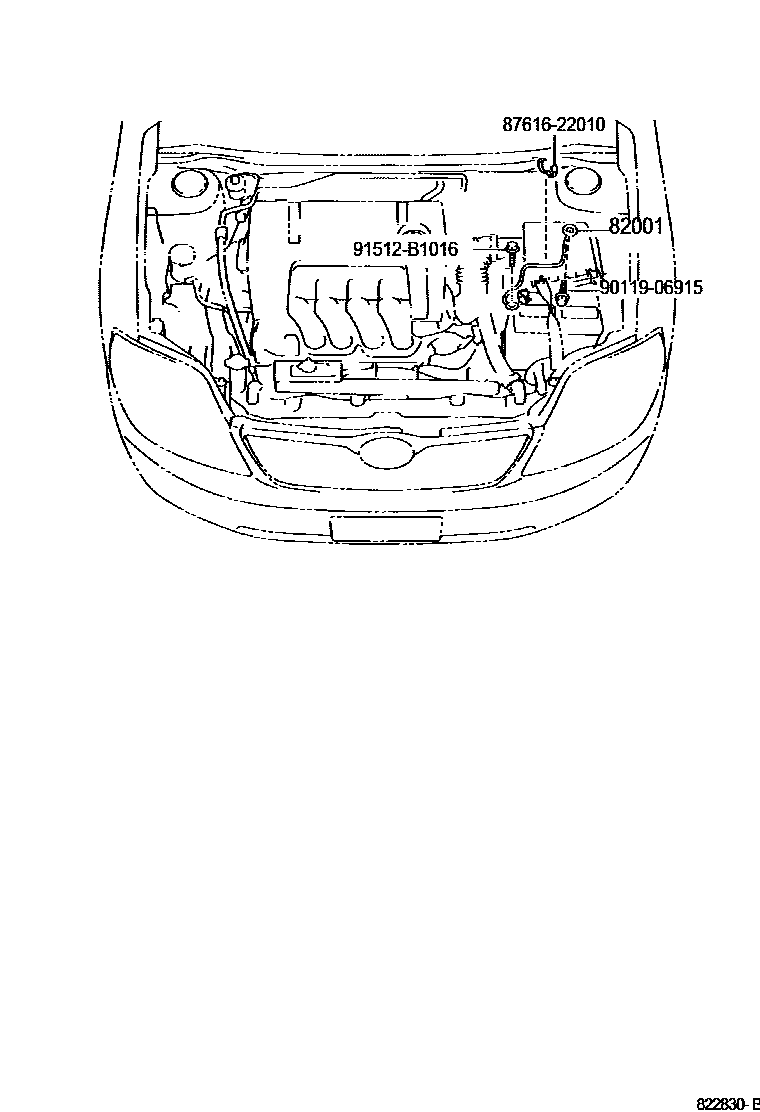

| 82001 | Connection cable No. 1 | 90980-07407 |

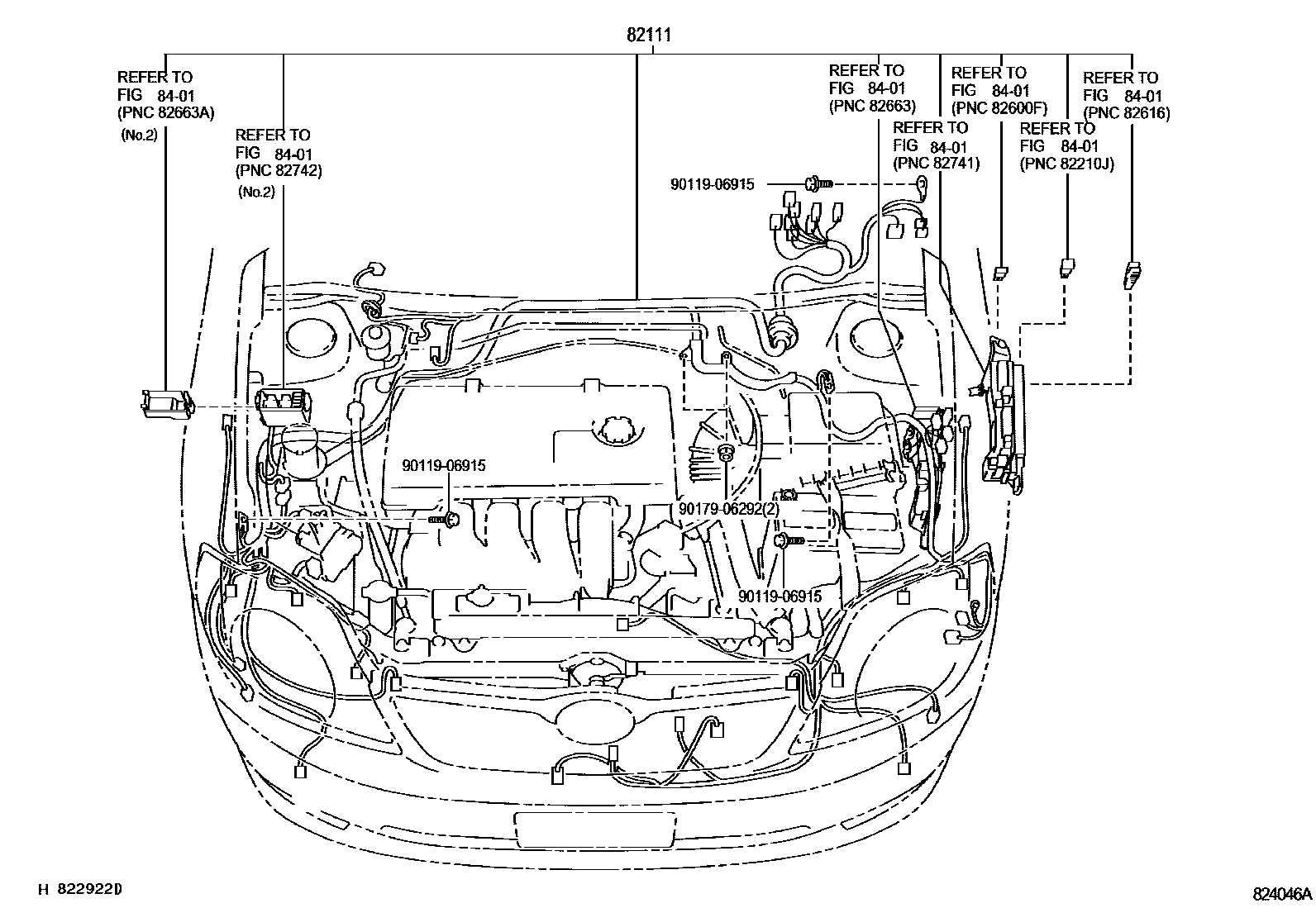

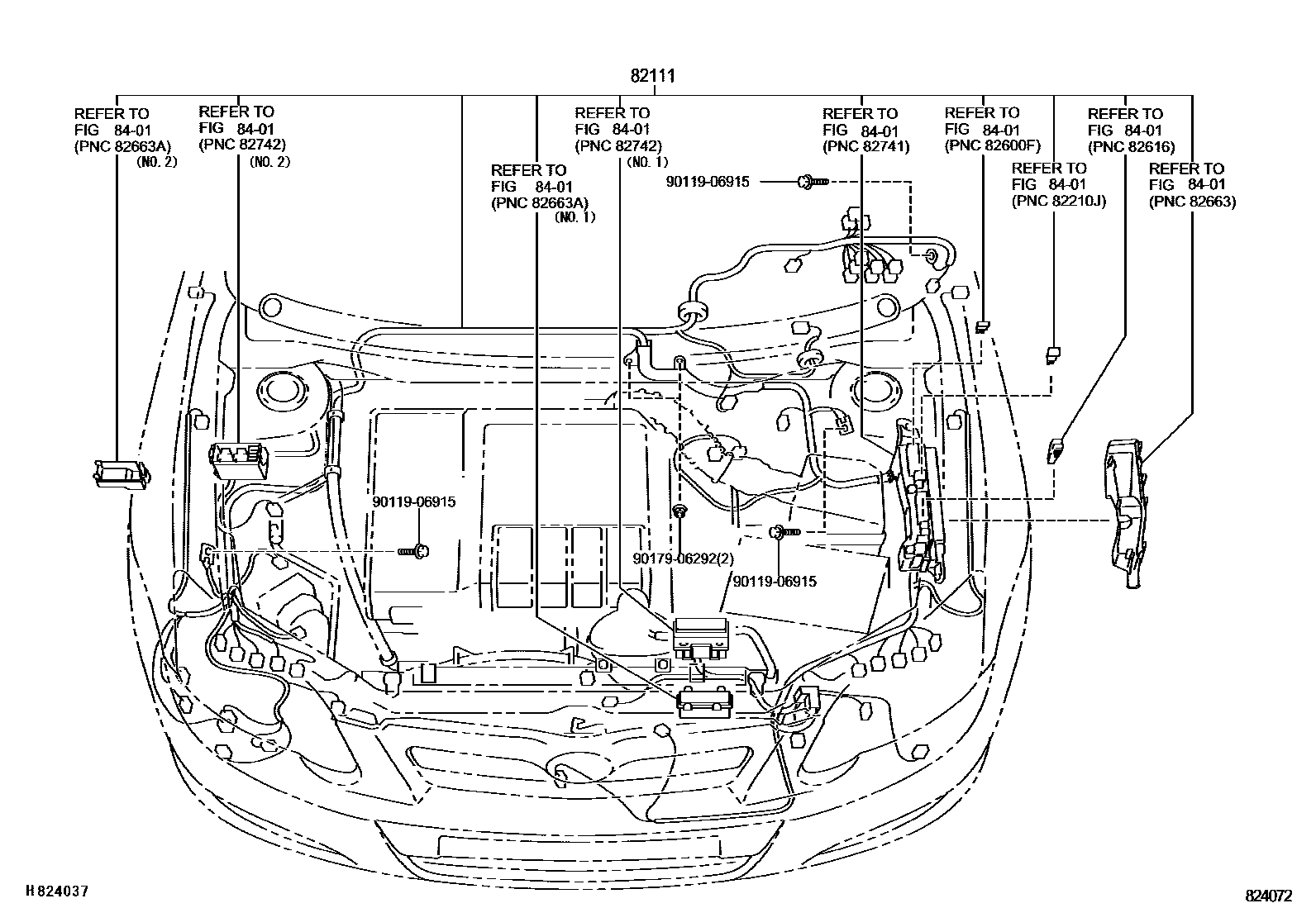

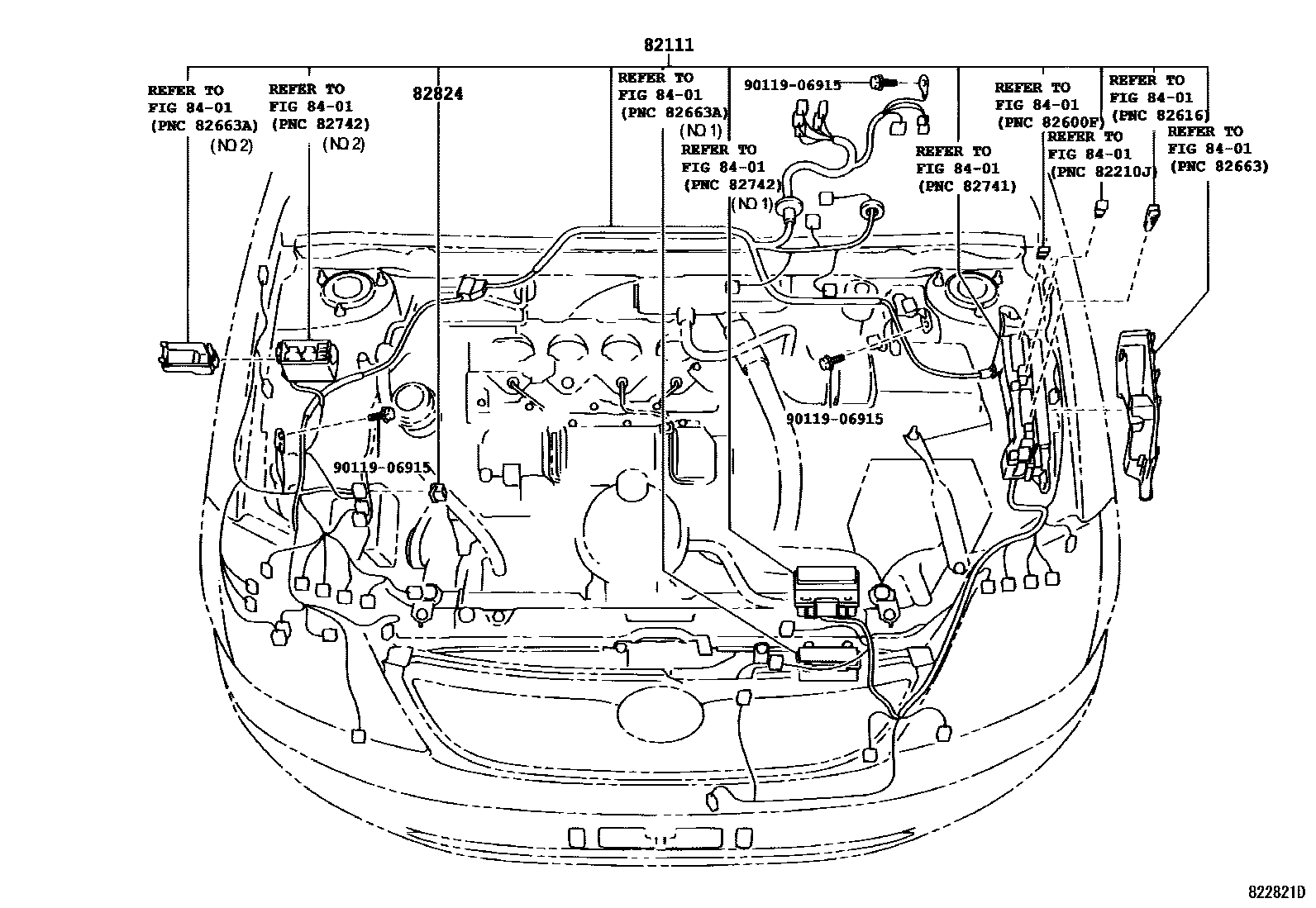

| 82111 | Engine room main wiring harness | 82111-12A00 · 82111-12A10 · 82111-12A20 · 82111-12A21 · 82111-12A30 · 82111-12A31 · 82111-12A40 · 82111-12A50 · 82111-12A60 · 82111-12A61 · 82111-12A70 · 82111-12A71 · 82111-12A80 · 82111-12A90 · 82111-12B00 · 82111-12B20 · 82111-12B30 · 82111-12B40 · 82111-12B70 · 82111-13850 · 82111-13860 · 82111-13870 · 82111-13880 · 82111-13890 · 82111-1F010 · 82111-1F020 · 82111-1F030 · 82111-1K630 · 82111-1K640 |
| 82121 | Engine wiring harness | 82121-12A10 · 82121-12A20 · 82121-12A30 · 82121-12A50 · 82121-12A60 · 82121-12A70 · 82121-12A80 · 82121-1F100 · 82121-1F101 · 82121-1F111 · 82121-1F112 · 82121-1F120 · 82121-1F131 · 82121-1F132 · 82121-1T710 · 82121-1T720 · 82121-1T730 |
| 82123 | Engine No. 3 wiring harness | 82123-12400 · 82123-13040 · 82123-13071 |
| 82124 | Engine No. 4 wiring harness | 82124-13010 |
| 82126 | Engine wiring harness | 82126-20010 |

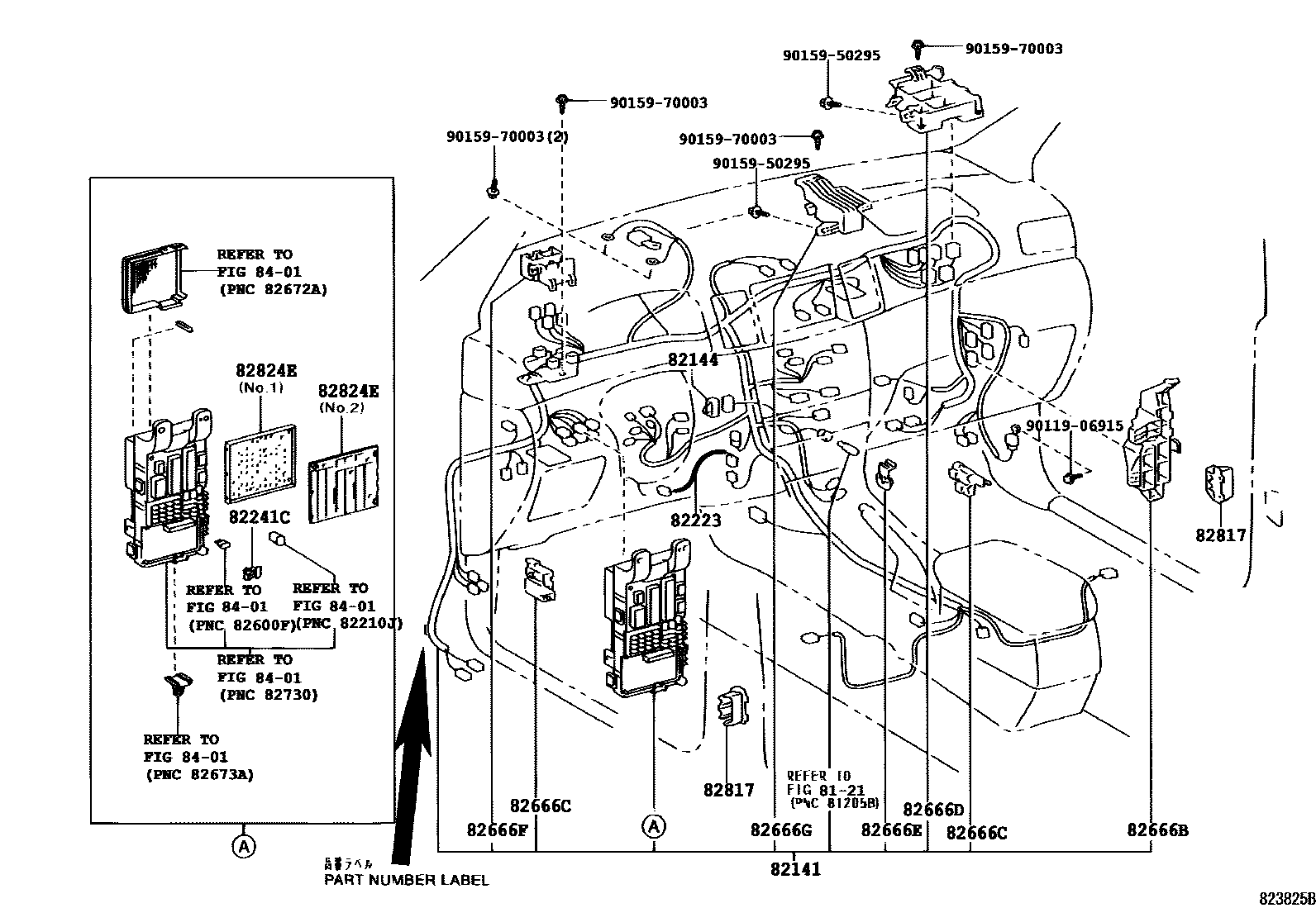

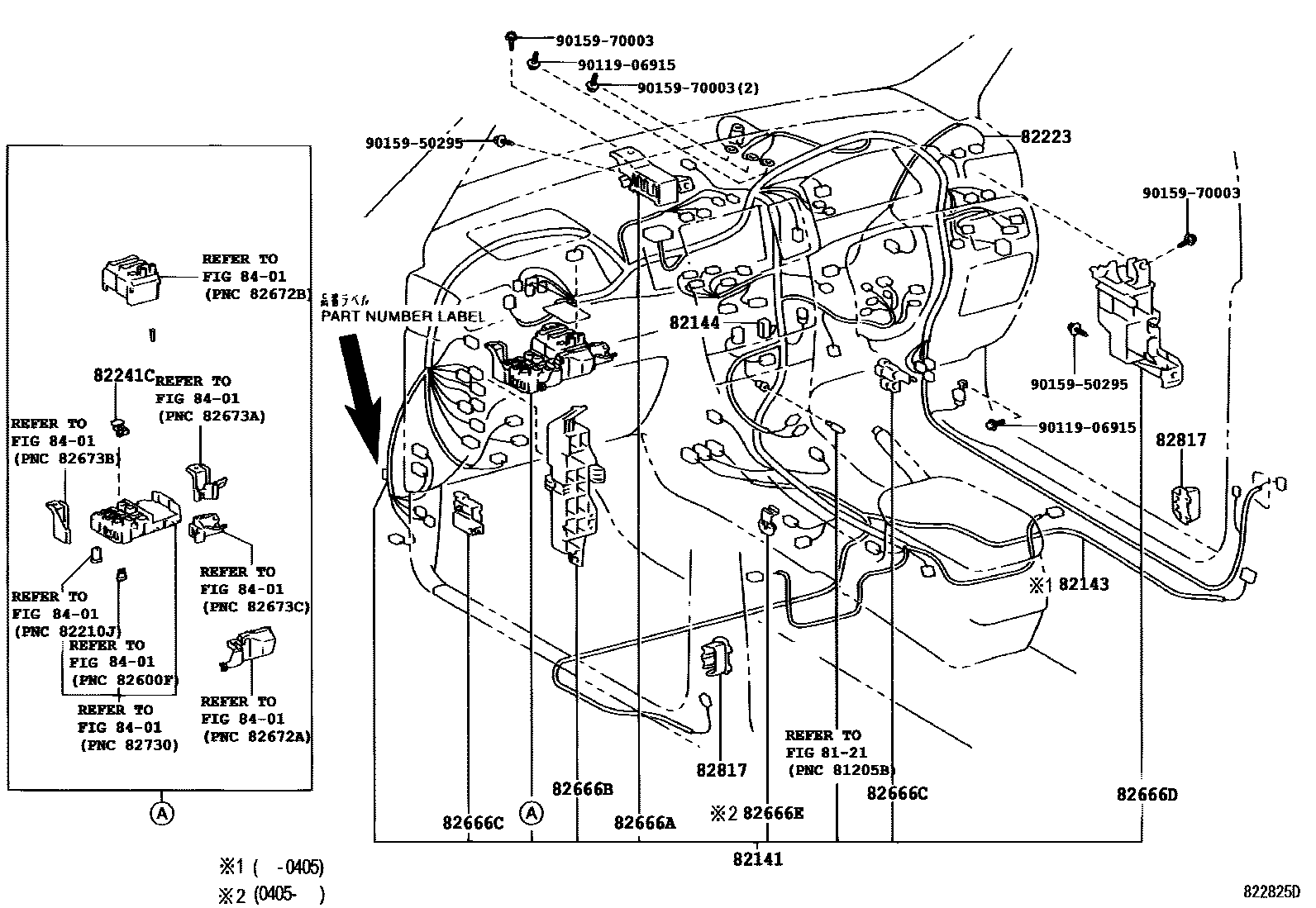

| 82141 | Dashboard wiring harness | 82141-12A90 · 82141-12B00 · 82141-12B20 · 82141-12B30 · 82141-12B40 · 82141-12B60 · 82141-12B70 · 82141-12B80 · 82141-12C00 · 82141-12C10 · 82141-12C20 · 82141-12C40 · 82141-12C50 · 82141-12C60 · 82141-12C70 · 82141-12C90 · 82141-12D00 · 82141-12D20 · 82141-12D30 · 82141-12D60 · 82141-12D90 · 82141-12E10 · 82141-12E20 · 82141-12E40 · 82141-12E50 · 82141-12E60 · 82141-12E70 · 82141-12E90 · 82141-12F00 · 82141-12F20 · 82141-12F30 · 82141-12F60 · 82141-12F90 · 82141-12G10 · 82141-12G20 · 82141-12G40 · 82141-12G50 · 82141-12G90 · 82141-12J30 · 82141-12J70 · 82141-1T530 · 82141-1T531 · 82141-1T540 · 82141-1T541 · 82141-1T550 · 82141-1T551 · 82141-1T560 · 82141-1T561 · 82141-1T570 · 82141-1T571 · 82141-1T580 · 82141-1T581 · 82141-1Y060 · 82141-1Y170 · 82141-1Y370 · 82145-1F280 · 82145-1F290 · 82145-1F300 · 82145-1F301 · 82145-1F310 · 82145-1F311 · 82145-1F320 · 82145-1F330 · 82145-1F340 · 82145-1F350 · 82145-1F360 · 82145-1F370 · 82145-1F380 · 82145-1F390 · 82145-1F400 · 82145-1F410 · 82145-1F420 · 82145-1F430 · 82145-1F440 · 82145-1F450 · 82145-1F460 · 82145-1F470 · 82145-1F480 · 82145-1F490 · 82145-1F500 · 82145-1F510 · 82145-1F520 · 82145-1F530 · 82145-1F540 · 82145-1F550 · 82145-1F560 · 82145-1F570 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12111 · 82143-12121 · 82143-12150 · 82143-12160 · 82143-12162 · 82143-12171 · 82143-13270 · 82143-13280 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-12060 |

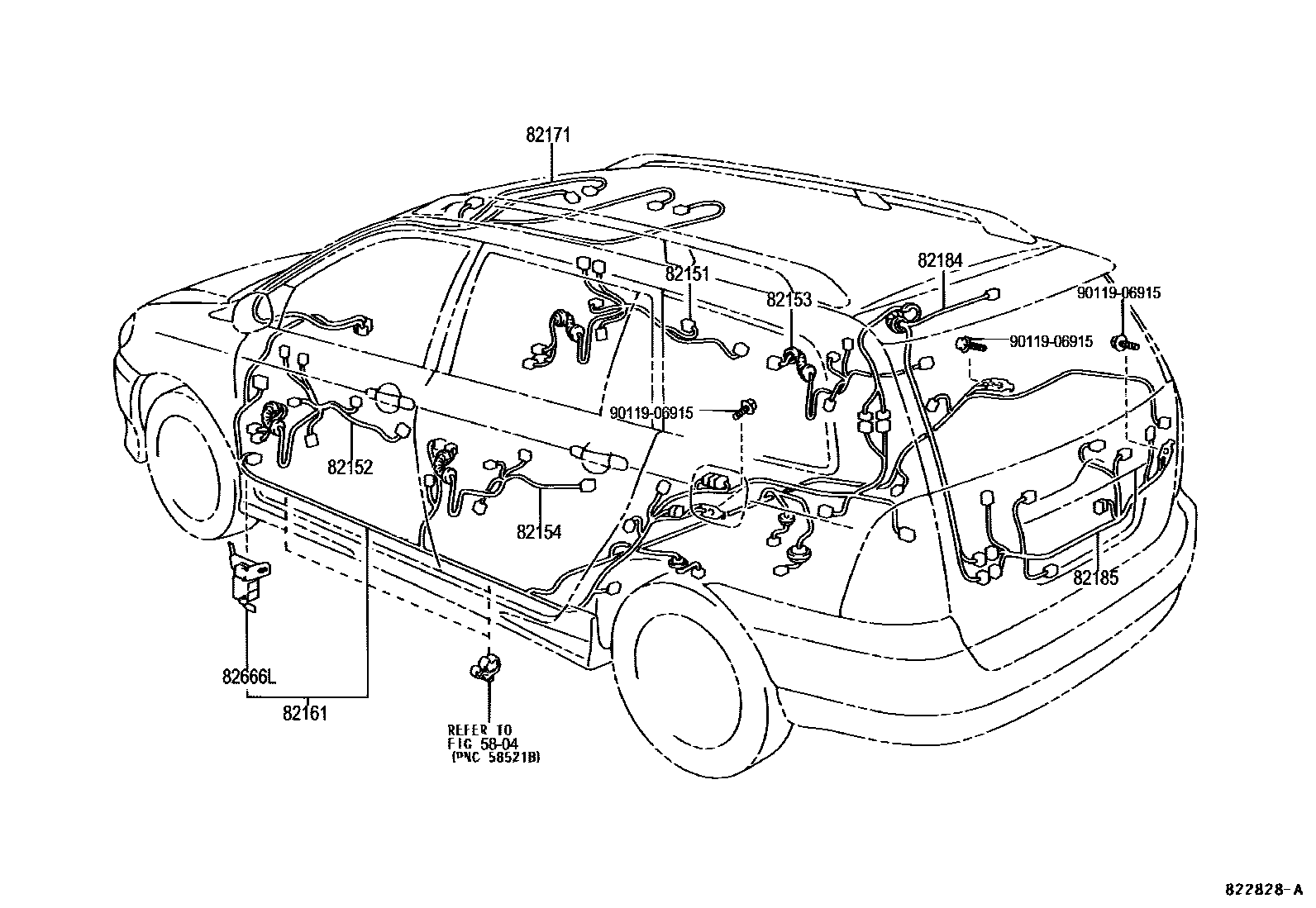

| 82151 | Right front door wiring harness | 82151-13300 · 82151-13310 · 82151-13320 · 82151-13330 · 82151-13331 · 82151-13340 · 82151-13341 · 82151-1E140 · 82151-1E180 · 82151-1E330 · 82151-1E331 · 82151-1E340 · 82151-1E350 · 82151-1E351 · 82151-1E370 · 82151-1E430 · 82151-1E460 · 82151-1E481 · 82151-1E530 · 82151-1E540 · 82151-1E570 |
| 82152 | Left front door wiring harness | 82151-1E180 · 82152-12A00 · 82152-12A10 · 82152-13250 · 82152-13260 · 82152-13270 · 82152-13280 · 82152-13281 · 82152-13290 · 82152-13291 · 82152-1A830 · 82152-1A831 · 82152-1A840 · 82152-1A850 · 82152-1A851 · 82152-1A870 · 82152-1E050 · 82152-1E071 · 82152-1E120 · 82152-1E130 · 82152-1E170 |
| 82153 | Rear door wiring harness No. 1 | 82153-12370 · 82153-12380 · 82153-12420 · 82153-12440 · 82153-12450 · 82153-12460 · 82153-12470 · 82153-12480 · 82153-12490 · 82153-13100 |
| 82154 | Rear door wiring harness No. 2 | 82153-12370 · 82153-12380 · 82153-12450 · 82153-12460 · 82153-12470 · 82153-12480 · 82153-12490 · 82153-13100 · 82154-12360 · 82154-12380 |
| 82161 | floor wiring harness | 82161-12A00 · 82161-12A10 · 82161-12A20 · 82161-12A30 · 82161-1N390 · 82199-13150 · 82199-13160 · 82199-13170 · 82199-13180 |
| 82171 | Roof No. 1 wiring harness | 82171-12860 · 82171-12890 · 82171-12B00 · 82171-12B10 · 82171-12B40 · 82171-12B50 · 82171-12B80 · 82171-12B90 · 82171-1A030 · 82171-1A050 |
| 82184 | Rear door No. 1 wiring harness | 82184-13410 · 82184-13450 |
| 82185 | Rear door wiring harness No. 2 | 82185-13550 · 82185-13560 · 82185-13620 |
| 82187 | Rear window wiring harness No. 2 | 82187-12220 |
| 82223 | switch harness | 82223-12630 · 82223-12640 · 82223-12641 · 82223-12660 · 82223-12700 · 82223-13070 · 82223-13080 |
| 82241C | Relay harness | 82241-02010 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-02090 · 82666-12250 · 82666-12280 · 82666-12340 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-02100 · 82666-12290 · 82666-12300 |
| 82666E | No. 6 connector holder | 82666-12310 |
| 82666F | No. 7 connector holder | 82666-02080 · 82666-02190 |
| 82666G | No. 8 connector holder | 82666-12320 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-1A761 · 82817-1A830 |
| 82821H | Connector cover | 82821-05030 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 · 82823-22060 |
| 82824 | Harness connector | 82824-12300 |
| 82824E | Harness connector | 82824-02010 · 82824-02020 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 · 82991-12090 · 82991-12100 |
