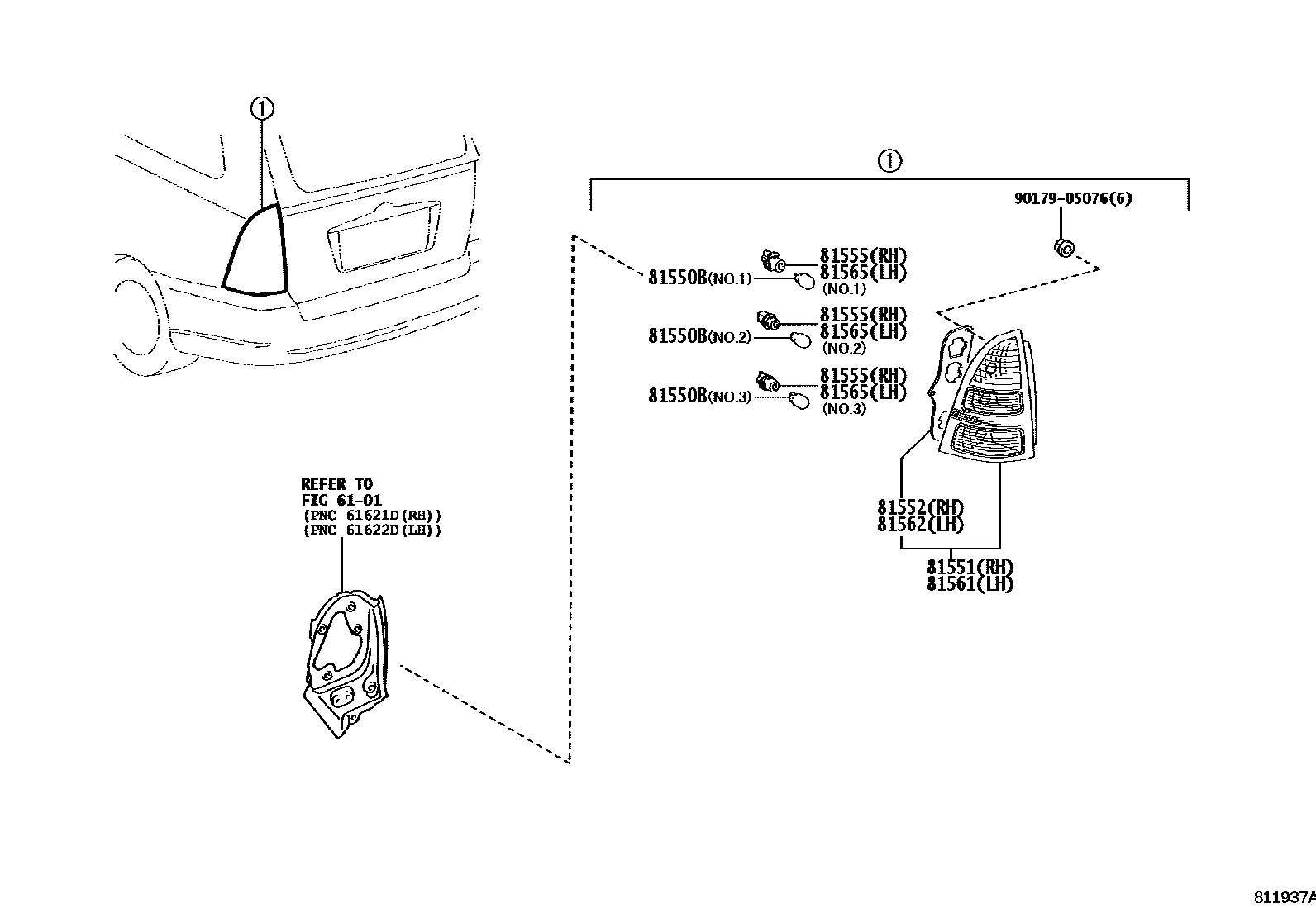

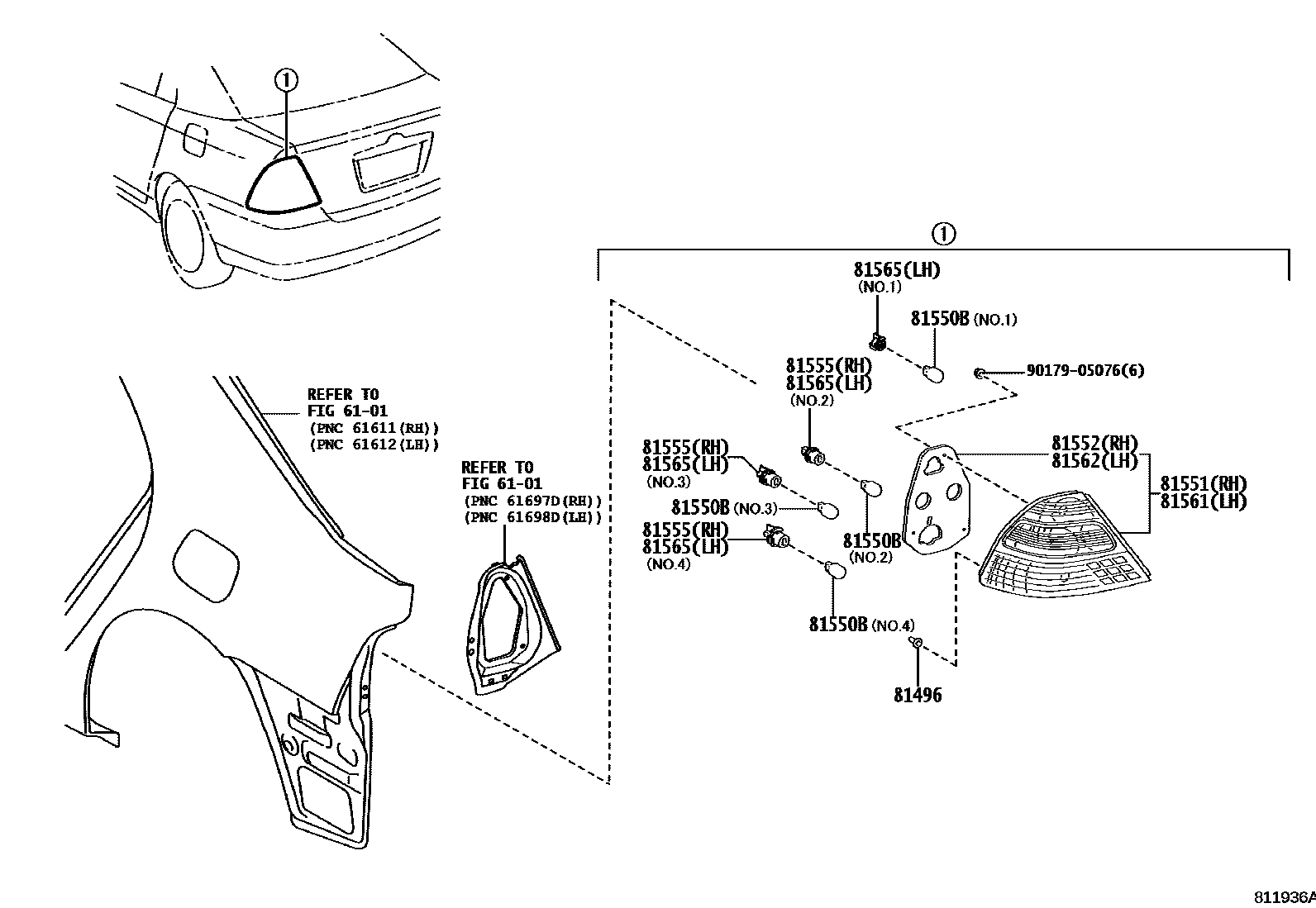

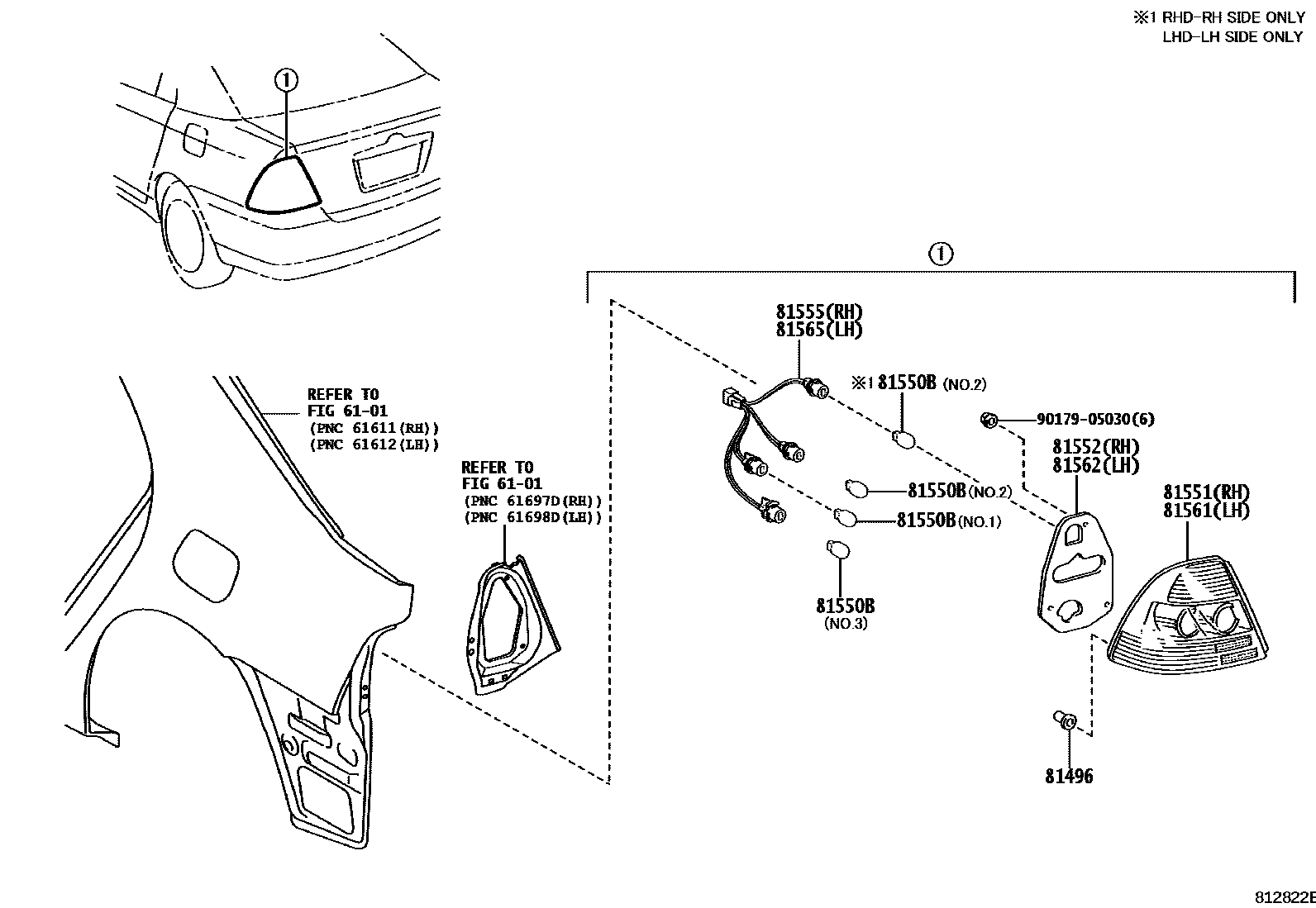

Toyota COROLLA 后组合灯 — Figure 8111
Toyota COROLLA EPC diagram 8111, 后组合灯, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 81496-12020 |
| 81550B | Bulb (for rear combination lights) | 90080-81104 · 90080-81108 · 90080-81109 · 90981-13043 · 90981-13044 · 90981-15011 · 90981-WC007 · 90981-WC008 · 90981-WD001 · 90981-WD003 · 90981-WF001 · 90981-WF006 |
| 81551 | Right rear combination lamp shade | 81551-02250 · 81551-02260 · 81551-13460 · 81551-13580 · 81551-1E260 |
| 81552 | Right rear combination lamp shade gasket | 81552-02270 · 81552-13460 · 81552-1E200 · 81552-1E240 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02250 · 81555-02260 · 90075-60033 · 90075-60034 · 90075-60036 · 90075-60043 · 90075-60044 |
| 81561 | Left rear combination lamp shade | 81561-02250 · 81561-02260 · 81561-13460 · 81561-13550 · 81561-1E220 |
| 81562 | Left rear combination lamp shade gasket | 81552-02270 · 81552-13460 · 81552-1E200 · 81552-1E240 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81565-02250 · 81565-02260 · 90075-60033 · 90075-60034 · 90075-60036 · 90075-60043 · 90075-60044 · 90075-60052 |
