Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 34 PNC and OE references.

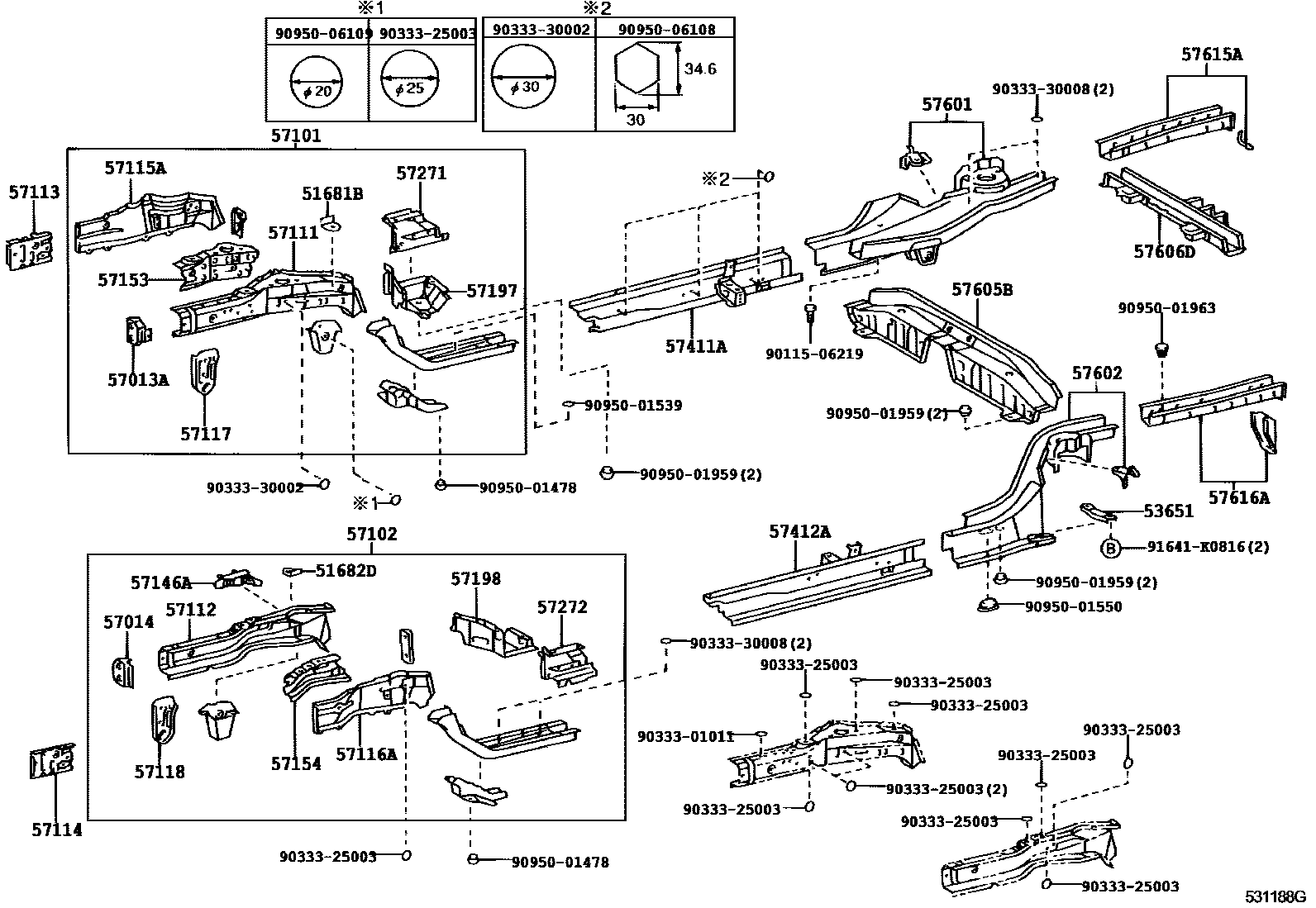

Toyota COROLLA Floor stringers EPC diagram — 531188G
Floor stringers — 531188G (200110 – 200405)

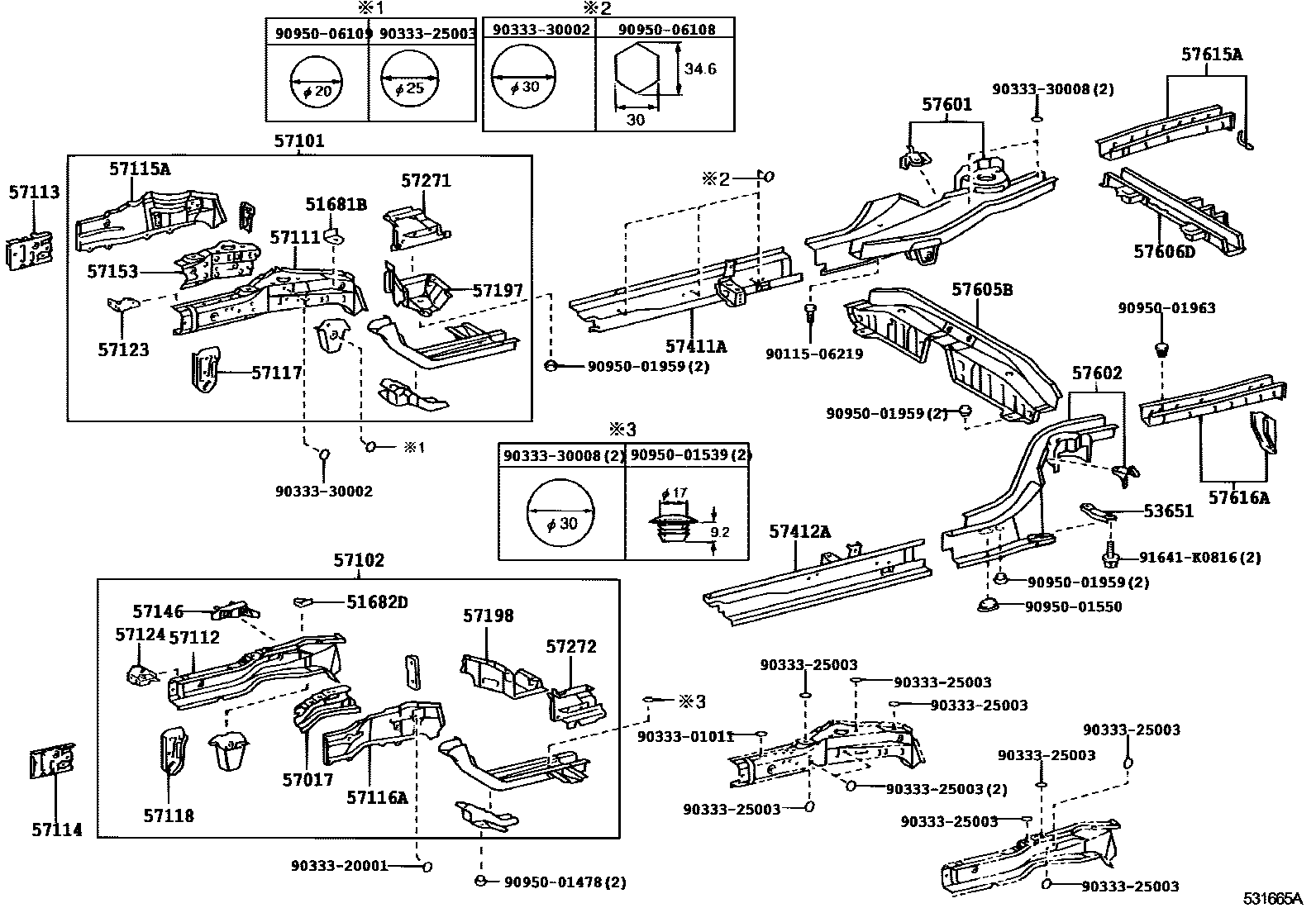

Toyota COROLLA Floor stringers EPC diagram — 531665A
Floor stringers — 531665A (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-32050
51682DLeft front wheel brake flexible hose support plate51682-32040
53651Rear floor longitudinal beam bracket53651-32010
57013ARight front floor cross member sub-assembly52011-13030
57014Left front floor longitudinal beam sub-assembly52012-13030
57017Left front longitudinal beam reinforcement sub-assembly57017-12050 · 57017-12060
57101Right front longitudinal beam sub-assembly57101-13060 · 57101-1A260 · 57101-1A270
57102Left front longitudinal beam sub-assembly57102-13080 · 57102-13090 · 57102-1A220 · 57102-1A230
57111Right front longitudinal beam57111-12210 · 57111-12240 · 57111-13050
57112Left front longitudinal beam57112-12170 · 57112-13050
57113Right front longitudinal beam extension57113-13010 · 57113-13030
57114Left front longitudinal beam extension57114-13010 · 57114-13030
57115ARight front longitudinal beam outer panel57115-12080
57116ALeft front longitudinal beam outer panel57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-12130 · 57117-13010
57118Left front longitudinal beam front plate sub-assembly57118-12130 · 57118-13020
57123Right front longitudinal beam bracket57123-13020
57124Left front longitudinal beam bracket57124-13020
57146Left front longitudinal beam center panel57146-12020
57146ALeft front longitudinal beam rear reinforcement57146-12020
57153No. 2 right front longitudinal beam reinforcement57016-12070 · 57016-13020 · 57016-13040
57154No. 2 left front longitudinal beam reinforcement57017-12050 · 57017-12060
57197Right front torsion box section piece57197-12030
57198Left front anti-torsion box section piece57198-12030
57271Steering housing support beam right extension57271-01020 · 57271-12090
57272Steering casing support beam left extension57272-01020 · 57272-12090
57411AFloor right inner longitudinal beam57401-12570 · 57401-13080 · 57401-13100
57412AFloor left inner longitudinal beam57402-12590 · 57402-13060 · 57402-13080
57601Rear floor right longitudinal beam sub-assembly57601-12952 · 57601-12954 · 57601-13909 · 57601-1A906
57602Rear floor left longitudinal beam sub-assembly57602-12959 · 57602-12961 · 57602-13907 · 57602-1A904
57605BRear floor No. 1 cross member sub-assembly57605-12210
57606DRear shock absorber mounting beam sub-assembly57606-13150 · 57606-13151
57615ARear floor right rear longitudinal member57615-12908 · 57615-12911
57616ARear floor left rear longitudinal member57616-12911 · 57616-12913
