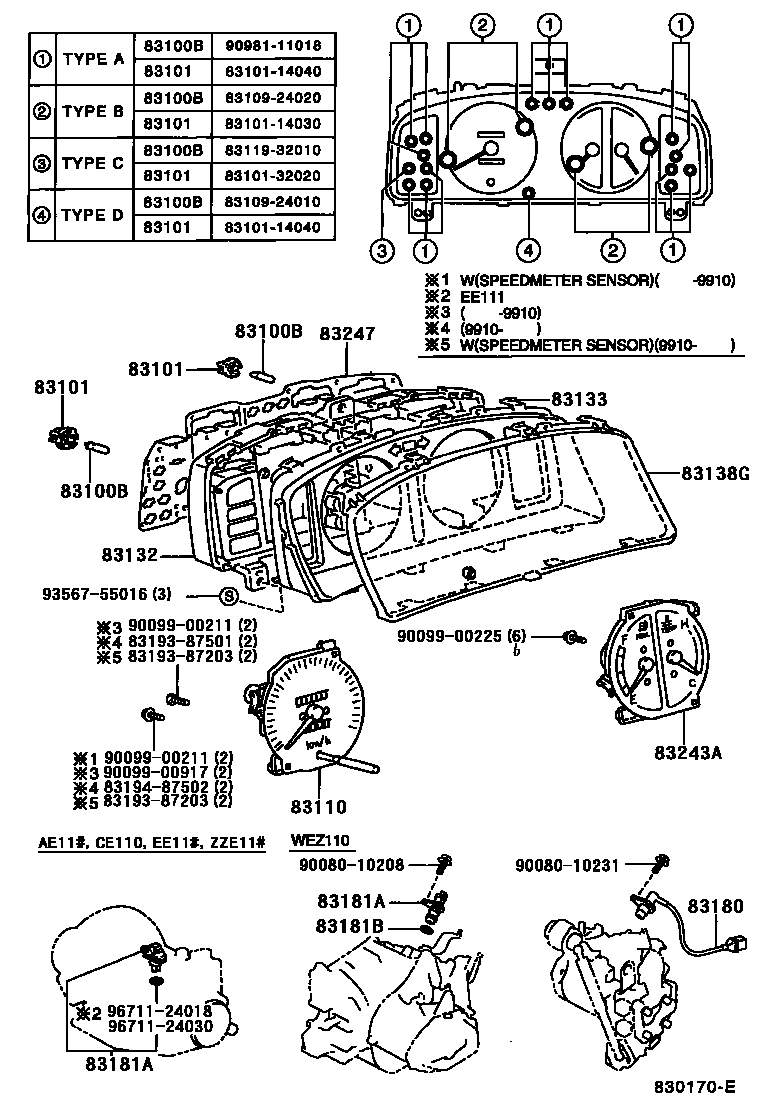

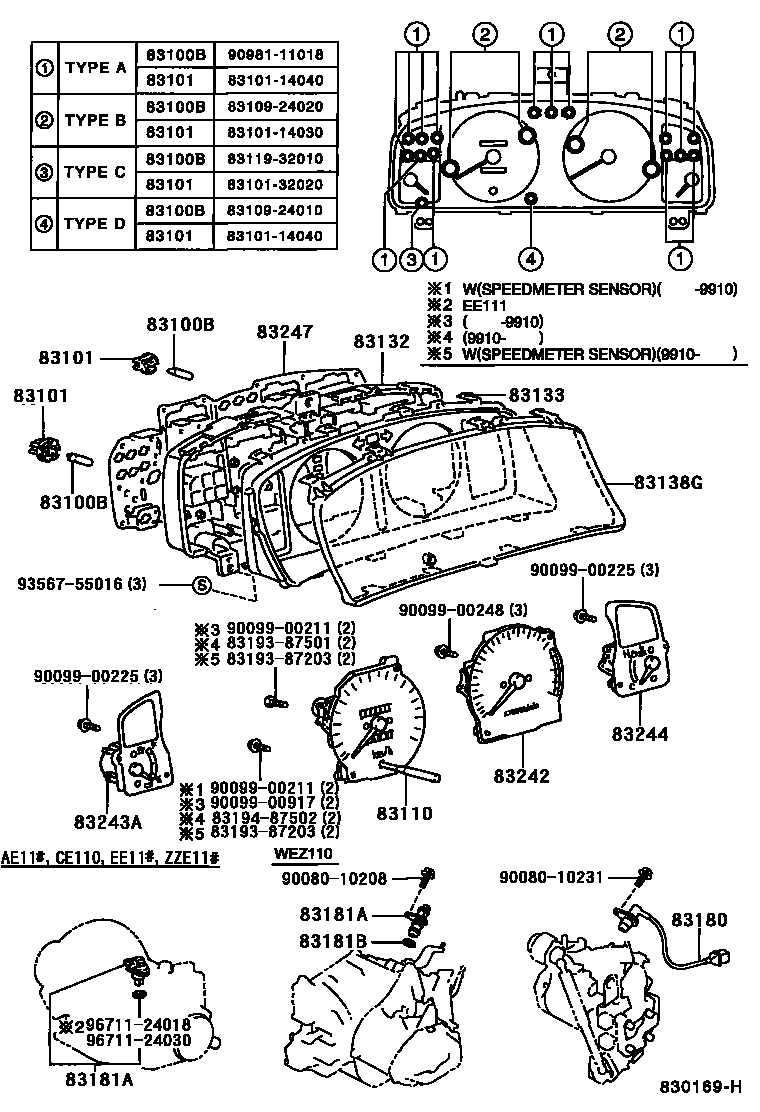

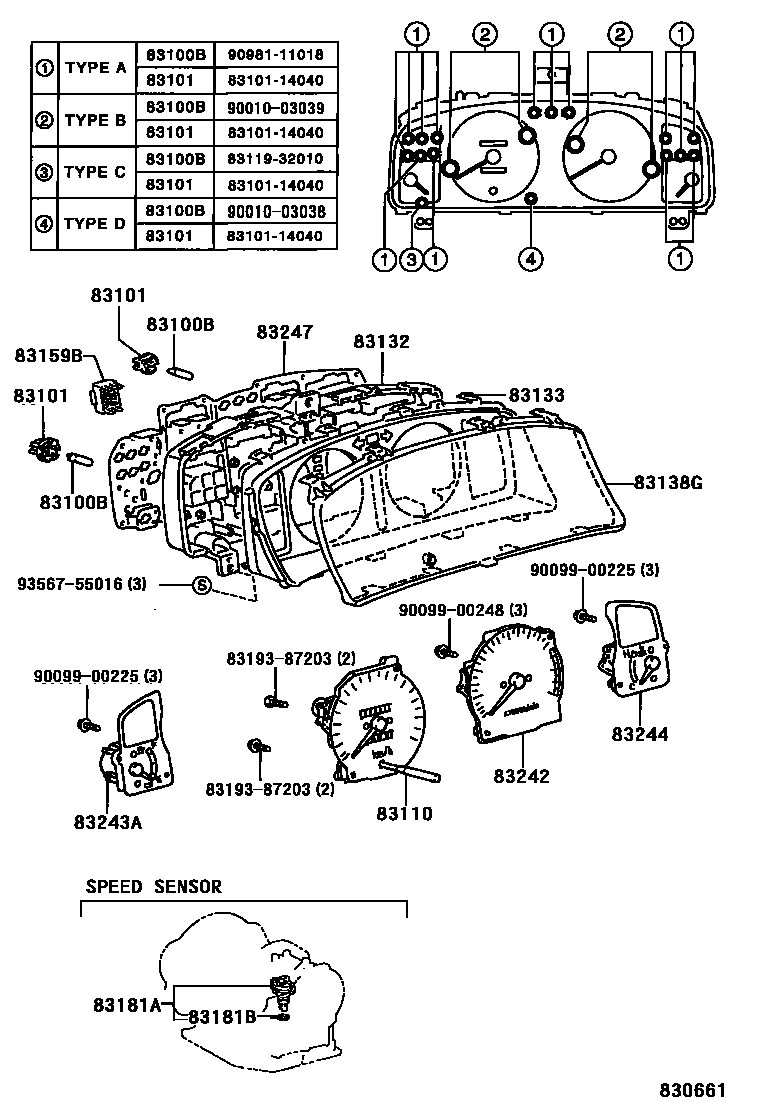

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 4 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-24010 · 83109-24020 · 83119-32010 · 90010-03038 · 90010-03039 · 90981-11018 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 |
| 83110 | Speedometer assembly | 83220-12090 · 83220-12100 · 83220-12110 · 83220-12120 · 83220-12130 · 83220-12140 · 83220-12150 · 83220-12160 · 83220-12180 · 83220-12190 · 83220-12200 · 83220-12340 · 83220-12350 · 83220-12380 · 83220-12390 · 83220-12460 · 83220-12470 · 83220-12480 · 83220-12490 · 83220-12500 · 83220-12520 · 83220-12540 · 83220-12550 · 83220-12560 · 83220-12570 · 83220-12580 · 83220-12590 · 83220-12610 · 83220-12620 · 83220-12630 · 83220-12660 · 83220-12670 · 83220-12690 |
| 83132 | Instrument cluster housing | 83841-12610 · 83841-12640 · 83841-12780 · 83841-12800 · 83841-1A050 · 83841-1A051 · 83841-1A081 · 83841-1A100 · 83841-1A101 · 83841-1E310 · 83841-1E320 · 83841-1E350 |
| 83133 | Combined instrument panel No. 1 | 83811-12610 · 83811-12720 · 83811-12860 |
| 83138G | Instrument cluster glass | 83852-12700 |
| 83159B | Instrument relay assembly | 83159-22370 |
| 83180 | Speed detector assembly | 83180-02010 |
| 83181A | speedometer sensor | 83181-02010 · 83181-12020 · 83181-12030 · 83181-12040 · 83181-12050 |
| 83181B | O-ring (for speedometer sensor) | 96711-24018 · SU001-00416 |
| 83242 | Engine tachometer assembly | 83881-12840 · 83881-12860 · 83881-12890 · 83881-1A840 · 83881-1A850 · 83881-1A870 · 83881-1E160 · 83881-1E170 · 83881-1E180 · 83881-1E210 · 83881-1E280 · 83881-1E290 · 83881-1H190 · 83881-1H200 |
| 83243A | Fuel gauge sub-assembly | 83882-12700 · 83882-12840 · 83882-12851 · 83882-12861 · 83882-12891 · 83882-1A040 · 83882-1A871 · 83882-1E160 · 83882-1E170 · 83882-1E280 · 83882-1E290 · 83882-1E310 |
| 83244 | Water temperature meter sub-assembly | 83883-12840 · 83883-12860 · 83883-1E160 · 83883-1E170 · 83883-1E280 · 83883-1E290 |
| 83247 | Instrument circuit board | 83861-12840 · 83861-12851 · 83861-12890 · 83861-12891 · 83861-1A040 · 83861-1A041 · 83861-1A080 · 83861-1A100 · 83861-1E160 · 83861-1E170 · 83861-1E280 · 83861-1E310 · 83861-1E320 · 83861-1E350 · 83861-1H190 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12710 · 83710-12770 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12660 · 83710-12690 · 83710-12700 · 83710-12780 |
