Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 2 images and 95 PNC and OE references.

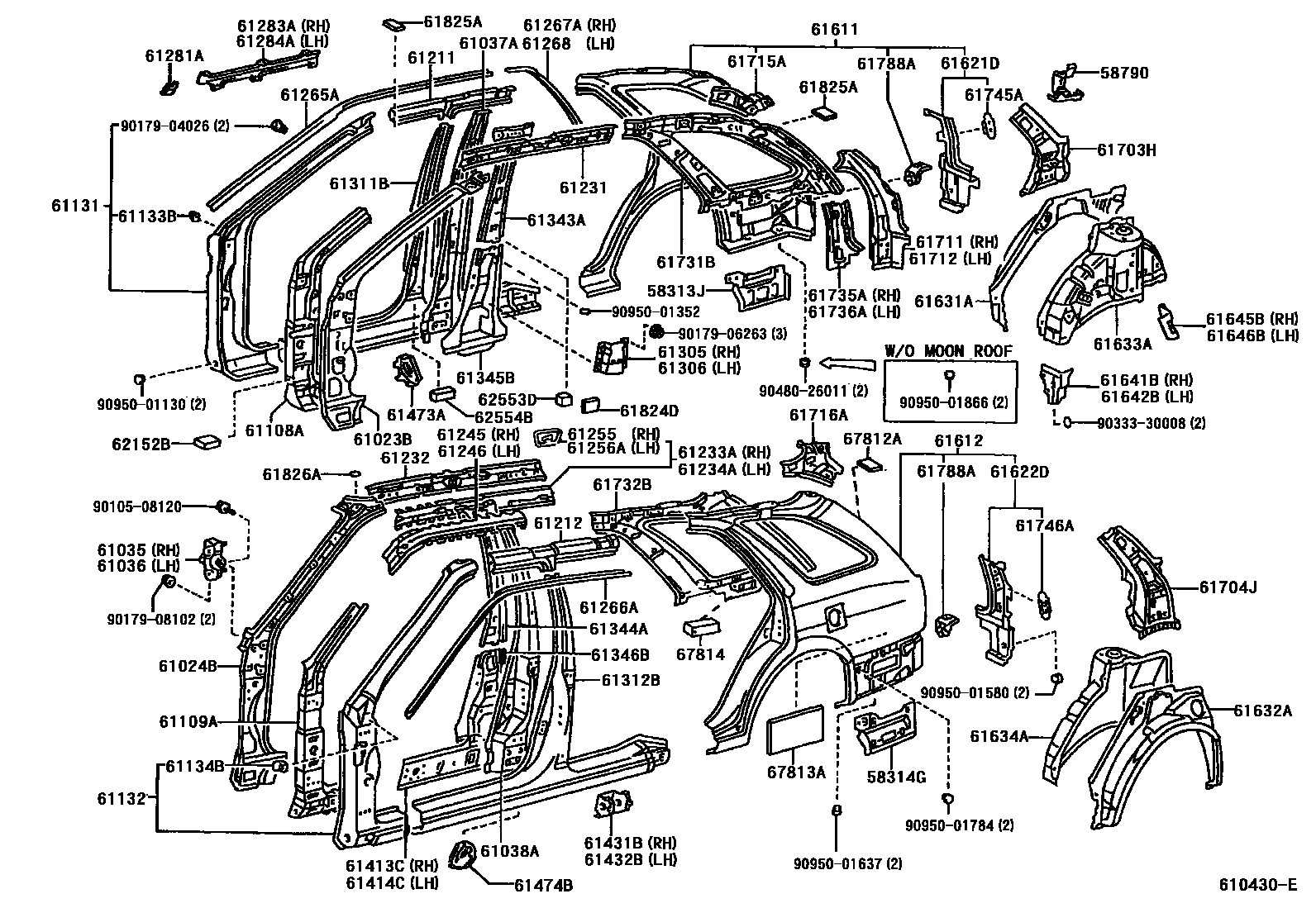

Toyota COROLLA 侧梁 EPC diagram — 610430E
侧梁 — 610430E (199704 – 999999)

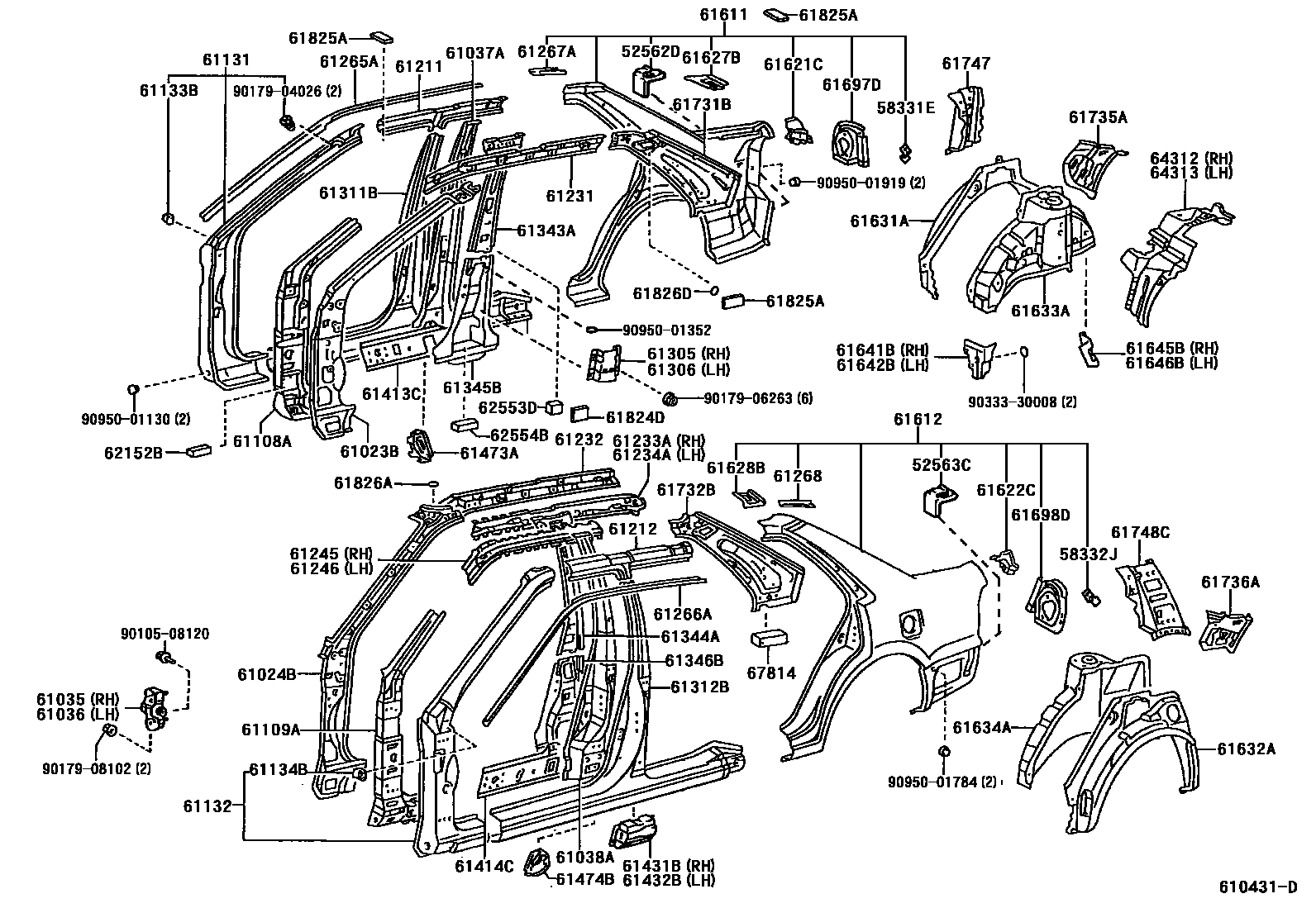

Toyota COROLLA 侧梁 EPC diagram — 610431D
侧梁 — 610431D (199704 – 999999)

PNC and OE references

PNCPart nameOE numbers
52562DRear bumper upper right side fixing bracket52562-12060
52563CRear bumper upper left side fixing bracket52562-12060
58313JRear floor pan to right side apron extension58313-13130
58314GRear floor pan to left side apron extension58314-13120
58331ENo. 1 suitcase decorative panel bracket58331-12030
58332JNo. 2 suitcase decorative panel bracket58332-12030
58790Jack bracket assembly58791-13080
61023BRight body inner front pillar sub-assembly61023-12230 · 61023-12240
61024BLeft body inner front pillar sub-assembly61024-12230 · 61024-12240
61035Instrument panel to right front wall side bracket sub-assembly61035-12100
61036Instrument panel to left front wall side bracket sub-assembly61036-12070
61037ARight body center pillar reinforcement sub-assembly61037-12901
61038ALeft body center pillar reinforcement sub-assembly61038-12901
61108ARight body front pillar lower reinforcement sub-assembly61108-12180 · 61108-12190
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12170 · 61109-12180
61131Right body outer front upper pillar61131-12500 · 61131-12510 · 61131-12570 · 61131-12580
61132Left body outer front upper pillar61132-12510 · 61132-12520 · 61132-12580 · 61132-12590
61133BRight body outer front pillar bracket61133-12190
61134BLeft body outer front pillar bracket61133-12190
61211Roof right outer longitudinal beam61211-12350
61212Roof left outer longitudinal beam61212-12350
61231Inner longitudinal beam on the right side of the roof61231-1A040
61232Roof left inner longitudinal beam61232-12810
61233ANo. 2 longitudinal beam inside the right side of the roof61207-13020 · 61233-12120 · 61233-12150 · 61233-13020 · 61233-13030
61234ANo. 2 longitudinal beam on the inner left side of the roof61208-13020 · 61234-12080 · 61234-12110 · 61234-13020 · 61234-13030
61245Roof right outer longitudinal beam reinforcement61245-12010 · 61245-13020
61246Roof left outer longitudinal beam reinforcement61246-12010 · 61246-13020
61255Roof right outer longitudinal beam panel61255-13010
61256ARoof left outer longitudinal beam panel61256-13010
61265ADrainage channel in the middle section on the right side of the roof61265-12230
61266ADrainage channel in the middle section of the left side of the roof61266-12230
61267ARoof right rear gutter61267-12210 · 61267-13050
61268Roof left rear gutter61268-12210 · 61268-13050
61281ASliding sunroof frame No. 1 side mounting bracket61281-13010
61283ASliding sunroof frame No. 3 right side mounting bracket61283-13030
61284ASliding sunroof frame No. 3 left mounting bracket61284-13020
61305Right body center pillar lower reinforcement sub-assembly61305-12130
61306Left body center pillar lower reinforcement sub-assembly61306-12130
61311BRight body outer center pillar61311-12290 · 61311-12310
61312BLeft body outer center pillar61312-12330 · 61312-12350
61343ARight body inner center pillar61343-12160
61344ALeft body inner center pillar61344-12160
61345BRight body inner middle and lower pillar61345-12040
61346BLeft side inner middle and lower pillar61346-12040
61413CRight side door sill panel No. 2 reinforcement61413-12900
61414CLeft side door sill panel No. 2 reinforcement61414-12900
61431BRight side door sill panel No. 6 reinforcement61431-12010
61432BLeft side door sill panel No. 6 reinforcement61432-12010
61473ARight column No. 3 lower plate61473-12030
61474BLeft column No. 4 lower plate61474-12030
61611Right side hoarding61601-13460 · 61601-1E936
61612left side panel61602-13510 · 61602-1E942
61621CLuggage right opening slot61621-12440
61621DBack door right opening slot61703-13020
61622CLuggage trunk left opening slot61622-12440
61622DRear door left opening slot61704-13030
61627BRight rear side panel extension61627-12130
61628BExtension on left rear side panel61628-12140
61631ARight wheel cover outer panel61631-12320 · 61631-13090
61632ALeft side wheel cover outer panel61632-12340 · 61632-13080
61633ARight wheel housing lining panel61607-12922 · 61607-13220
61634ALeft side wheel housing lining panel61608-12920 · 61608-13210
61641BRight wheel housing corner panel61641-12070
61642BLeft side wheel housing corner panel61642-12070
61645BRight rear side wheel housing corner panel61645-12120
61646BLeft rear side wheel housing corner panel61646-12110
61697DRight side enclosure end cover61697-12040
61698DLeft side enclosure end cover61698-12040
61703HRoof inner right reinforcement sub-assembly61703-13030
61704JRoof inner left reinforcement sub-assembly61704-13040
61711Roof right side outer panel61711-13100
61712Roof left outer panel61712-13100
61715ARoof right inner upper extension61715-13030
61716ARoof left inner upper extension61716-13020
61731BRoof right inner panel61707-13110 · 61731-12650
61732BRoof left inner panel61708-13090 · 61732-12590
61735ARight rear roof inner panel61735-12360 · 61735-13080
61736ALeft rear roof inner panel61736-12350 · 61736-13080
61745ABack door opening lower right reinforcement61745-32010
61746ARear door opening lower left reinforcement61745-32010
61747Roof right inner panel to wheel housing bracket61747-12260
61748CRoof left inner panel to wheel arch bracket61748-12260
61788ARear bumper No. 2 right side bracket61788-13010
61824DNoise Control Panel No. 161824-50020
61825ANoise Control Panel No. 261815-32020 · 61825-12010 · 63345-12010
61826ANoise Control Panel No. 361824-12040 · 61824-12050
61826DNoise Control Panel No. 361824-12040 · 61824-12050
62152BNo. 2 silencer pad on cowl side62152-12050 · 62554-12160
62553DNo. 3 column pad62553-12120
62554BNo. 4 column pad62554-12160
64312Glove box right bracket64301-12260
64313Glove box left bracket64302-12260
67812ASide panel sound absorbing pads67812-13030
67813ARight side enclosure silencer panel67813-13010
67814No. 2 side panel silencer pad67813-13010 · 67814-12020
