Toyota COROLLA 线束和卡夹 — Figure 8202

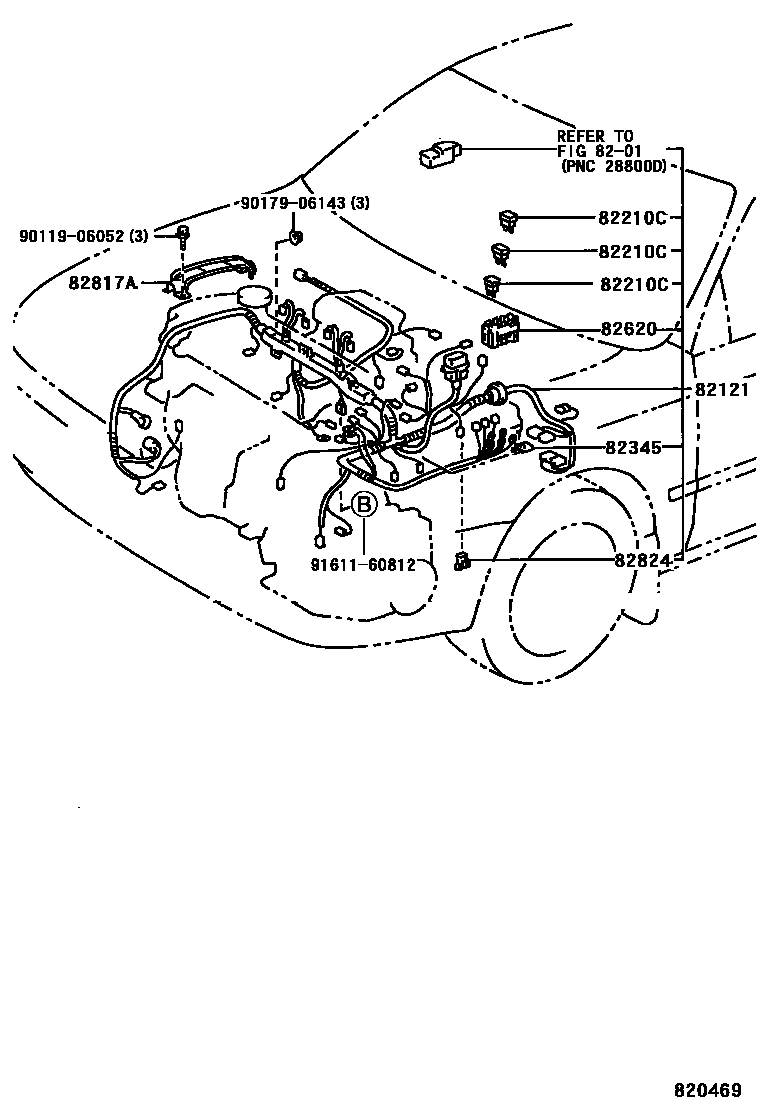

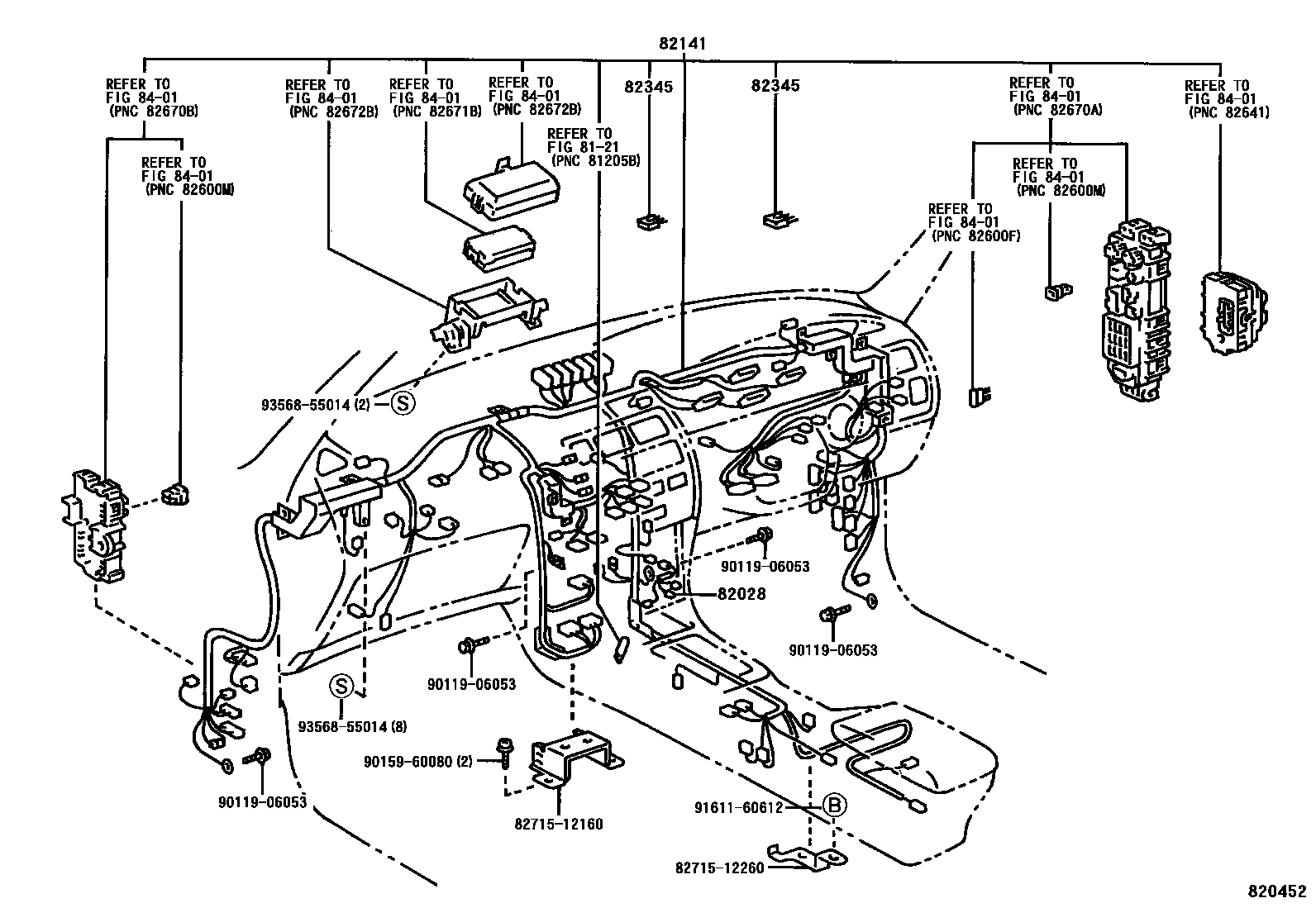

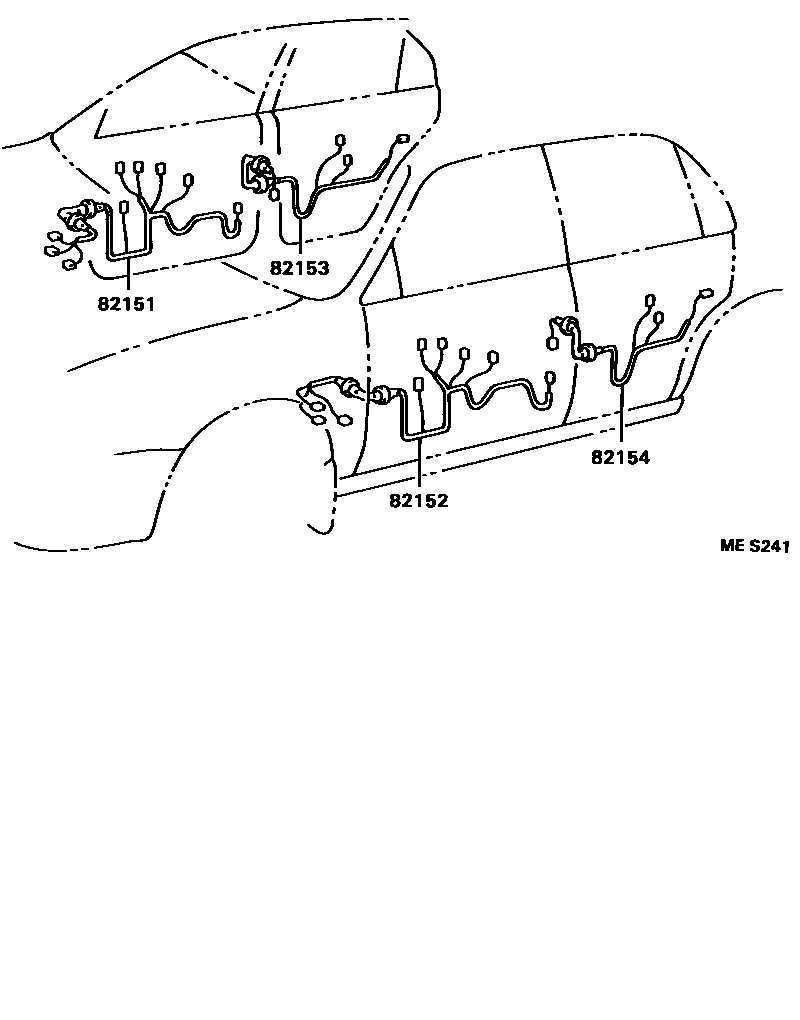

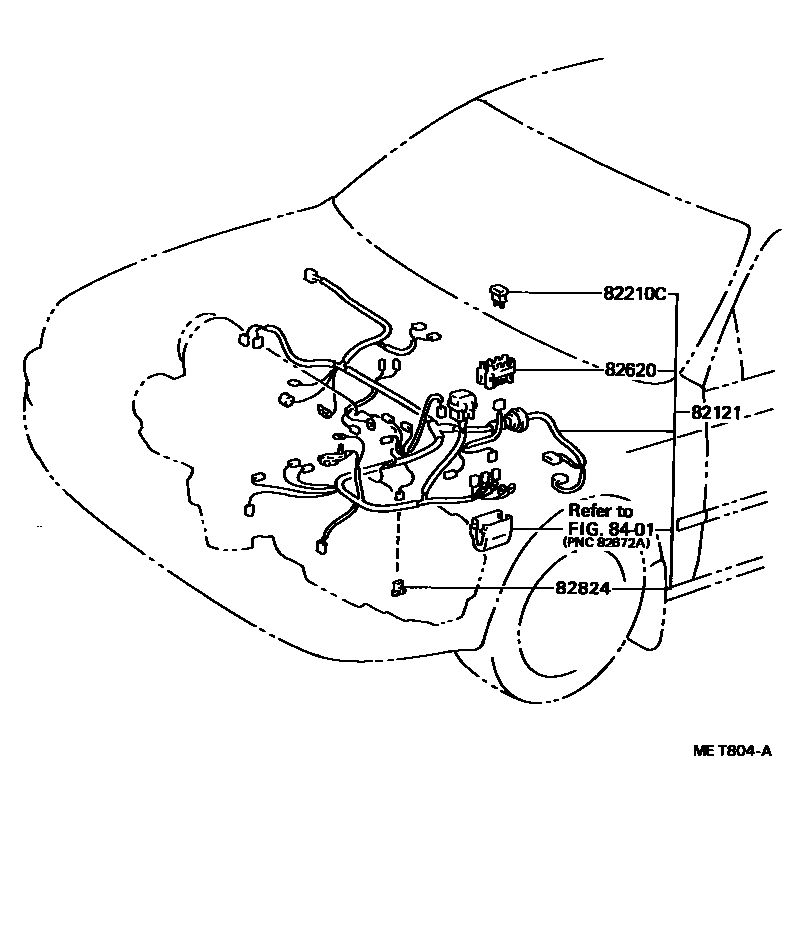

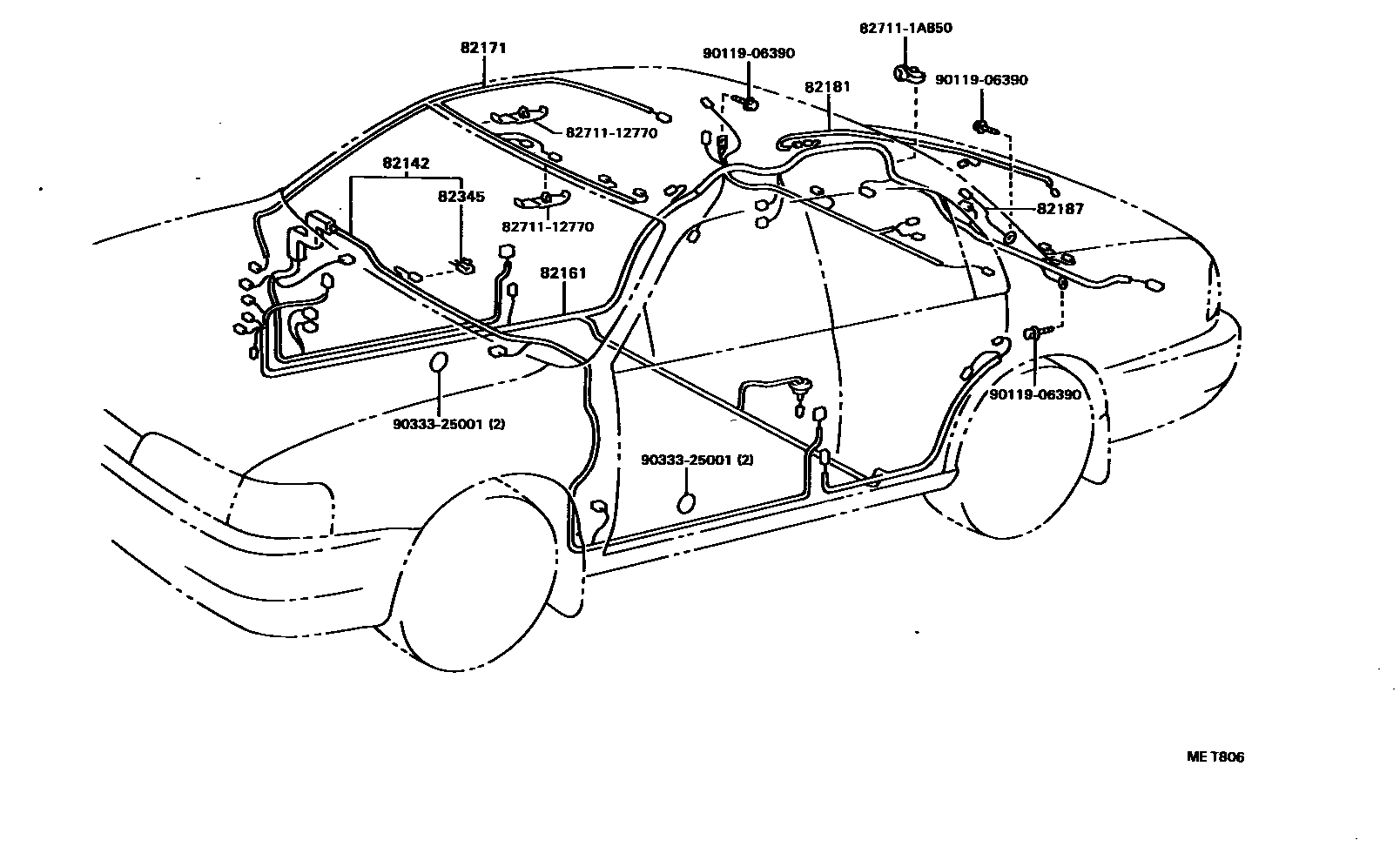

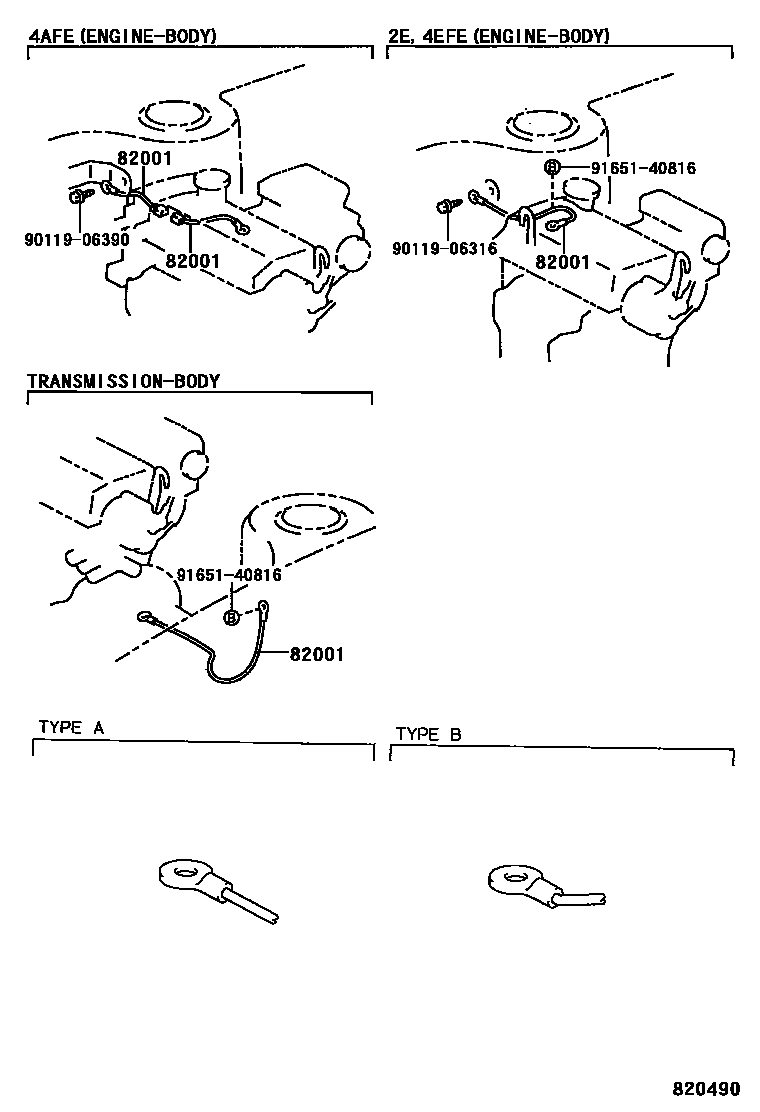

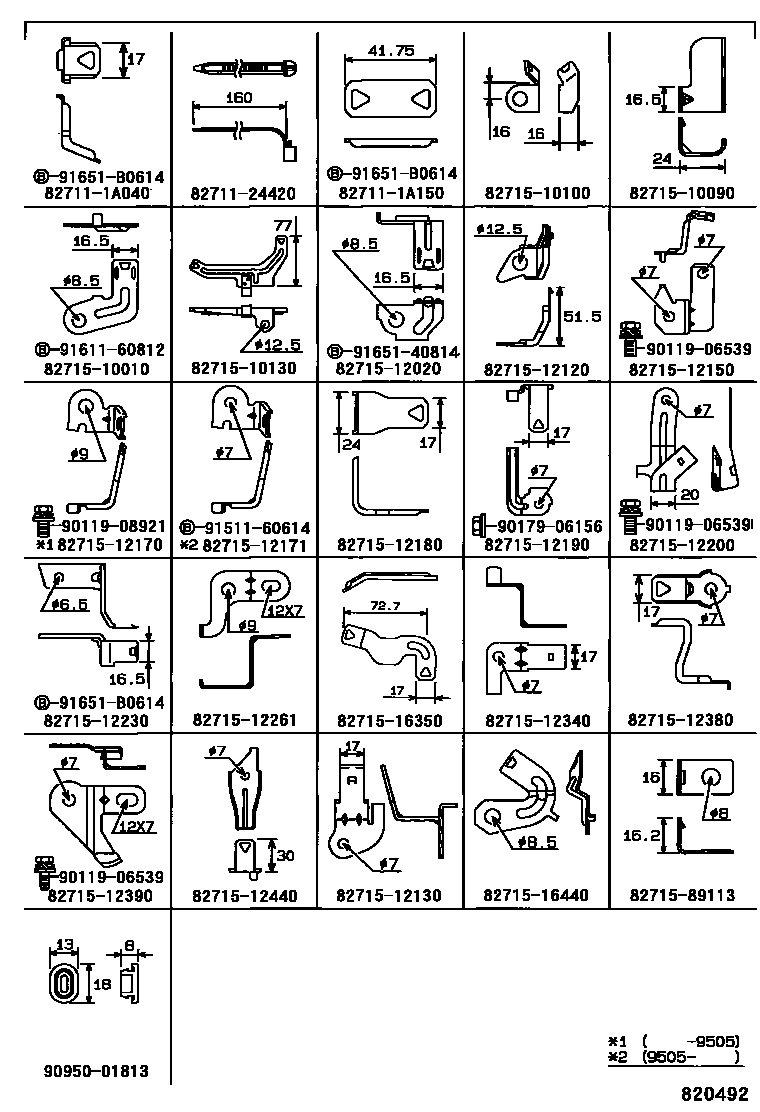

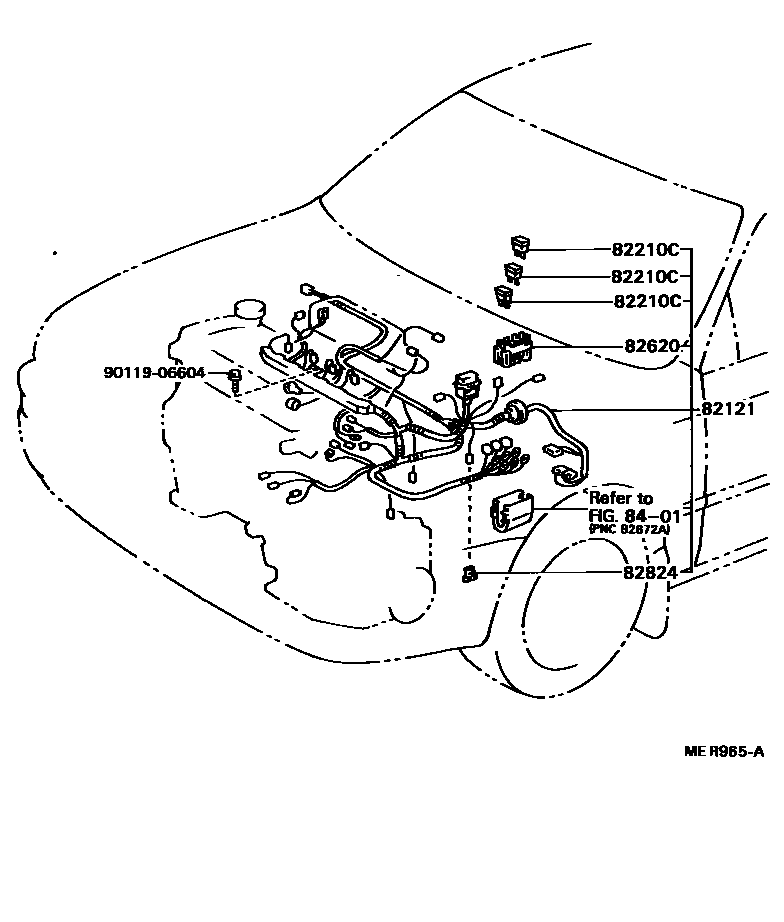

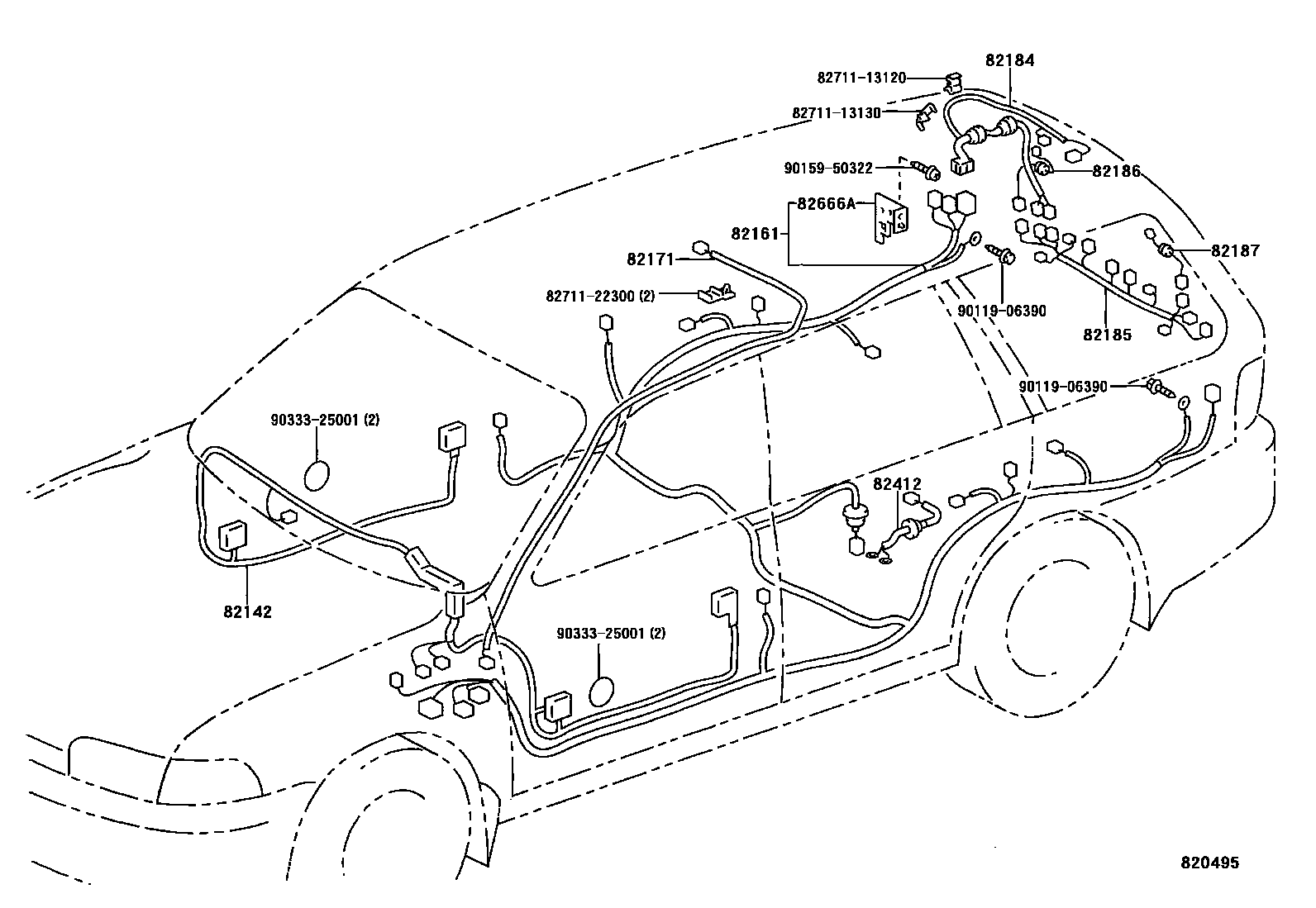

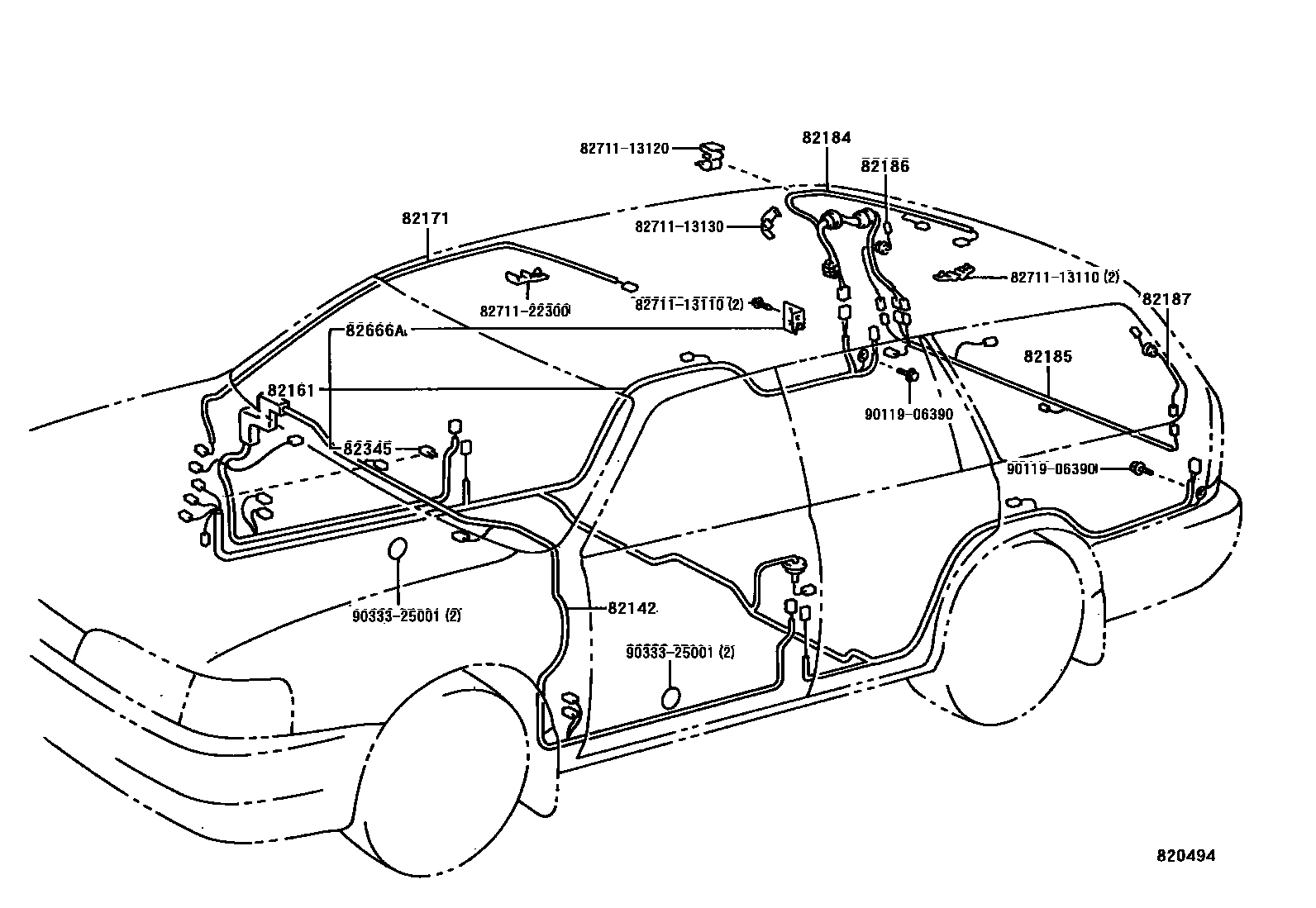

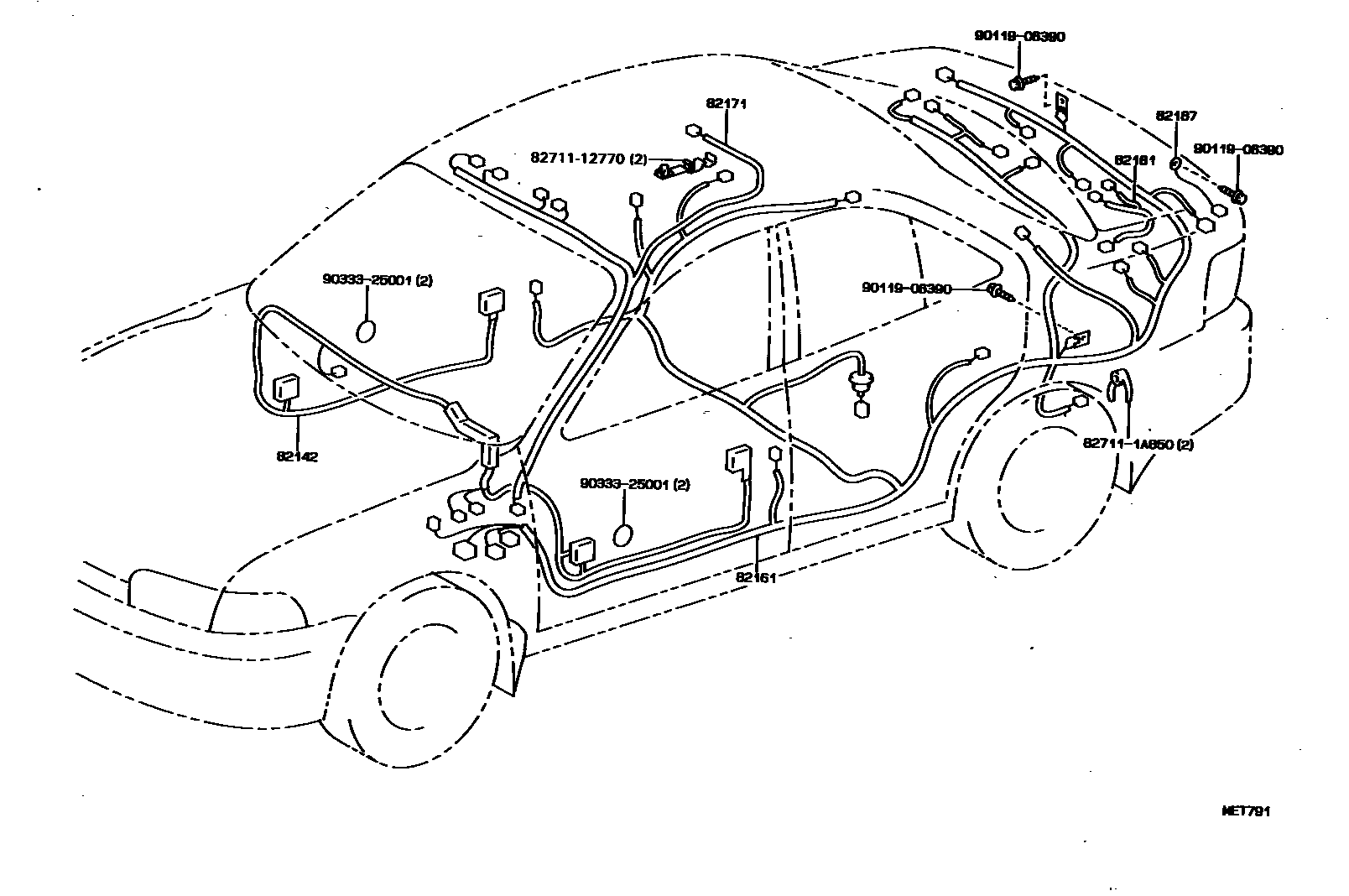

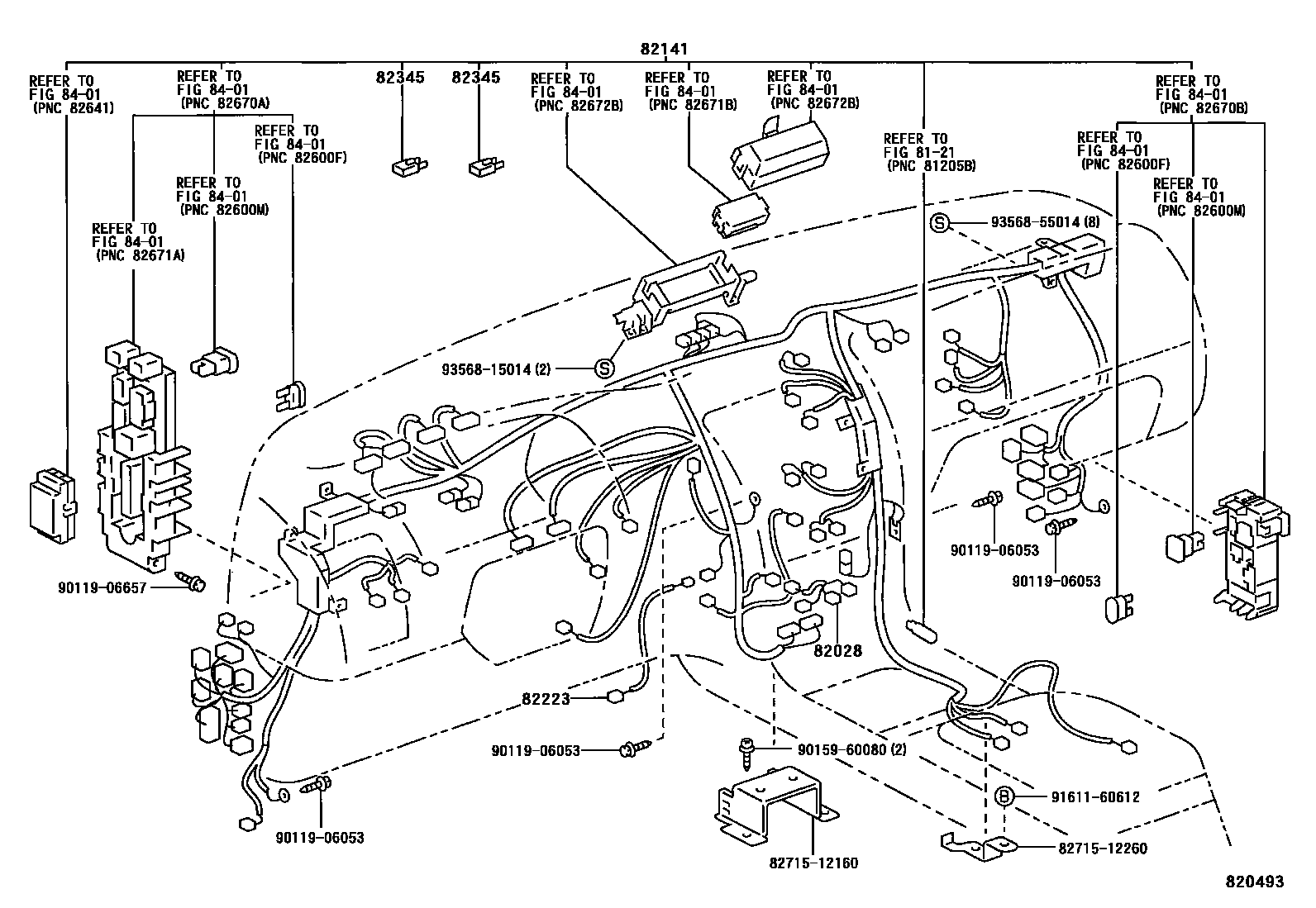

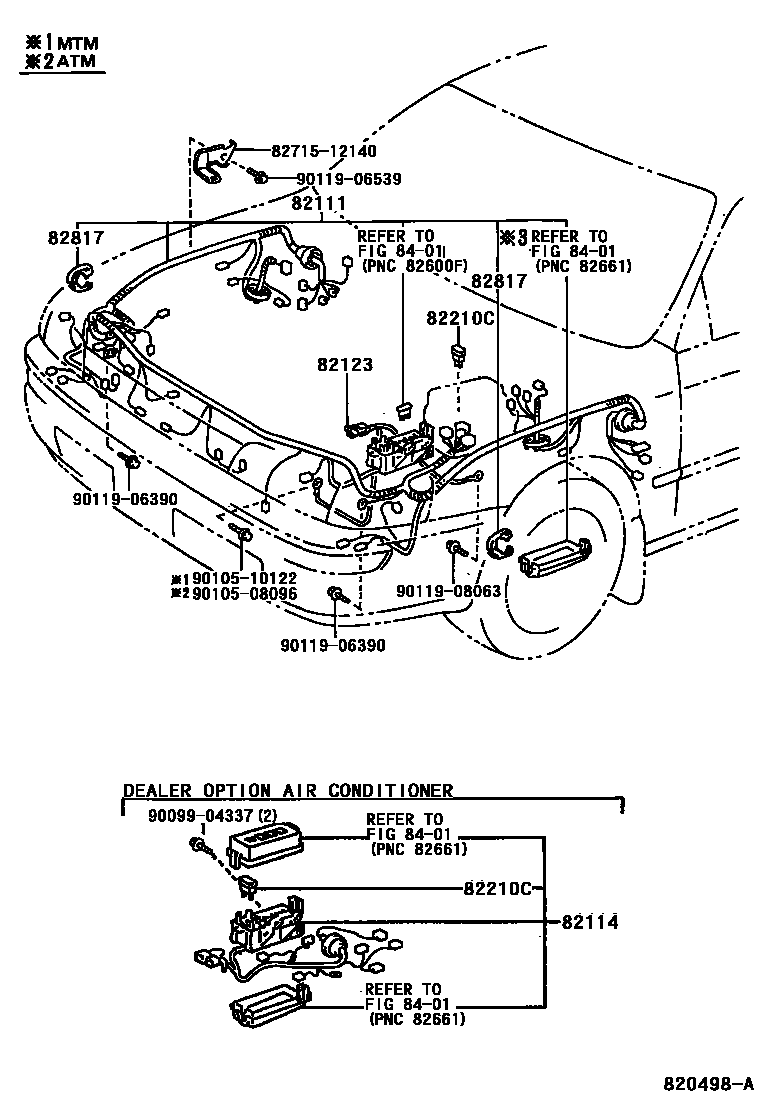

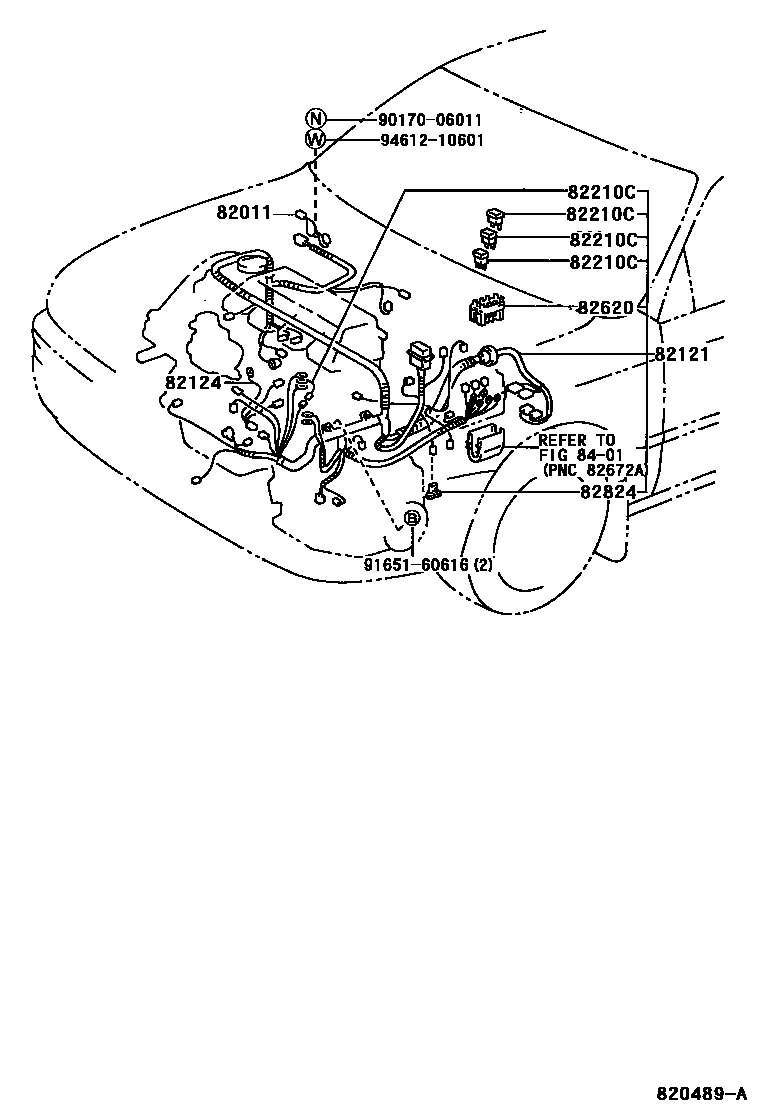

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 31 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07341 · 90980-07351 · 90980-07384 |
| 82011 | Brake warning system wiring harness assembly | 82011-12020 |
| 82028 | Front panel wiring harness sub-assembly | 82028-12050 |
| 82111 | Engine room main wiring harness | 82111-1E320 · 82111-1E570 · 82111-1E571 · 82111-1E580 · 82111-1E590 · 82111-1E591 · 82111-1E600 · 82111-1E610 · 82111-1E611 · 82111-1E620 · 82111-1E630 · 82111-1E631 · 82111-1E640 · 82111-1E650 · 82111-1E651 · 82111-1E660 · 82111-1E670 · 82111-1E671 · 82111-1E680 · 82111-1E681 · 82111-1E720 · 82111-1H030 · 82111-1H031 · 82111-1H060 · 82111-1H061 · 82111-1H062 · 82111-1H070 · 82111-1H071 · 82111-1H072 · 82111-1H080 · 82111-1H081 · 82111-1H082 · 82111-1H090 · 82111-1H091 · 82111-1H092 · 82111-1H100 · 82111-1H101 · 82111-1H102 · 82111-1H150 · 82111-1H151 · 82111-1H160 · 82111-1H161 · 82111-1H340 · 82111-1H341 · 82111-1H350 · 82111-1H360 · 82111-1H370 · 82111-1H380 · 82111-1H390 · 82111-1H400 · 82111-1H410 · 82111-1H420 · 82111-1H430 · 82111-1H440 · 82111-1H510 · 82111-1H530 · 82111-1H531 · 82111-1H540 |
| 82114 | Engine room wiring harness No. 4 | 88605-1H380 · 88605-1H390 · 88605-1H400 · 88605-1H410 · 88605-1H440 · 88605-1H450 · 88605-1H510 · 88605-1H520 · 88605-1H850 · 88605-1H860 · 88605-1H870 · 88605-1H880 · 88605-1H890 |
| 82121 | Engine wiring harness | 82121-13420 · 82121-1K010 · 82121-1K020 · 82121-1K050 · 82121-1K051 · 82121-1K060 · 82121-1K061 · 82121-1K070 · 82121-1K080 · 82121-1K090 · 82121-1K091 · 82121-1K120 · 82121-1K130 · 82121-1K160 · 82121-1K161 · 82121-1K170 · 82121-1K171 · 82121-1K180 · 82121-1K190 · 82121-1K200 · 82121-1K210 · 82121-1K220 · 82121-1K221 · 82121-1K300 · 82121-1K301 · 82121-1K410 · 82121-1K411 · 82121-1K420 · 82121-1K421 · 82121-1K430 · 82121-1K431 · 82121-1L080 · 82121-1L090 · 82121-1L120 · 82121-1L130 · 82121-1L140 · 82121-1L141 · 82121-1L150 · 82121-1L151 · 82121-1L190 · 82121-1L191 · 82121-1L200 · 82121-1L201 · 82121-1L270 · 82121-1L271 · 82121-1L650 · 82121-1L651 · 82121-1L660 · 82121-1L661 · 82121-1L670 · 82121-1L671 · 82121-1L680 · 82121-1L690 · 82121-1L691 · 82121-1L700 · 82121-1L701 · 82121-1L710 · 82121-1L711 · 82121-1L712 · 82121-1L720 · 82121-1L721 · 82121-1L722 · 82121-1L730 · 82121-1L731 · 82121-1L740 · 82121-1L741 · 82121-1L750 · 82121-1L760 · 82121-1L790 · 82121-1L791 · 82121-1L792 · 82121-1L800 · 82121-1L801 · 82121-1L802 · 82121-1L810 · 82121-1L811 · 82121-1N240 · 82121-1N250 · 82121-1N270 · 82121-1N280 · 82121-1N320 |
| 82123 | Engine No. 3 wiring harness | 82123-12220 · 82123-12230 · 82123-12240 · 82123-12250 · 82123-12260 · 82123-12340 |
| 82124 | Engine No. 4 wiring harness | 82124-12080 · 82124-12081 |
| 82141 | Dashboard wiring harness | 82141-13650 · 82141-13660 · 82141-13662 · 82141-13670 · 82141-13680 · 82141-13682 · 82141-13690 · 82141-13700 · 82141-13702 · 82141-13710 · 82141-13720 · 82141-13722 · 82141-13730 · 82141-13740 · 82141-13742 · 82141-13750 · 82141-13760 · 82141-13762 · 82141-1A150 · 82141-1A151 · 82141-1A152 · 82141-1A160 · 82141-1A161 · 82141-1A162 · 82141-1A170 · 82141-1A171 · 82141-1A172 · 82141-1A180 · 82141-1A181 · 82141-1A182 · 82141-1A190 · 82141-1A191 · 82141-1A192 · 82141-1A200 · 82141-1A201 · 82141-1A202 · 82141-1A210 · 82141-1A211 · 82141-1A212 · 82141-1A220 · 82141-1A221 · 82141-1A222 · 82141-1A230 · 82141-1A231 · 82141-1A232 · 82141-1A240 · 82141-1A241 · 82141-1A242 · 82141-1A250 · 82141-1A251 · 82141-1A252 · 82141-1A260 · 82141-1A261 · 82141-1A262 · 82141-1A270 · 82141-1A271 · 82141-1A272 · 82141-1A280 · 82141-1A281 · 82141-1A282 · 82141-1A290 · 82141-1A291 · 82141-1A292 · 82141-1A300 · 82141-1A301 · 82141-1A302 · 82141-1A310 · 82141-1A311 · 82141-1A312 · 82141-1A320 · 82141-1A321 · 82141-1A322 · 82141-1A323 · 82141-1A330 · 82141-1A331 · 82141-1A332 · 82141-1A333 · 82141-1A340 · 82141-1A341 · 82141-1A342 · 82141-1A343 · 82141-1A350 · 82141-1A351 · 82141-1A352 · 82141-1A353 · 82141-1A360 · 82141-1A361 · 82141-1A362 · 82141-1A363 · 82141-1A370 · 82141-1A371 · 82141-1A372 · 82141-1A373 · 82141-1A480 · 82141-1A481 · 82141-1A482 · 82141-1H120 · 82141-1H121 · 82141-1H122 · 82141-1K560 · 82141-1K570 · 82141-1K571 · 82141-1K580 · 82141-1K581 · 82141-1K590 · 82141-1K591 · 82141-1K600 · 82141-1K610 · 82141-1K620 · 82141-1K630 · 82141-1K631 · 82141-1K640 · 82141-1K641 · 82141-1K650 · 82141-1K651 · 82141-1K660 · 82141-1K661 · 82141-1K730 · 82141-1K740 · 82141-1K750 · 82141-1K751 · 82141-1K760 · 82141-1K761 · 82141-1K770 · 82141-1K771 · 82141-1K780 · 82141-1K781 · 82141-1K850 · 82141-1K851 · 82141-1K870 · 82141-1K880 · 82141-1L010 · 82141-1L011 · 82141-1L020 · 82141-1L021 · 82141-1L030 · 82141-1L031 · 82141-1L040 · 82141-1L041 · 82141-1L050 · 82141-1L060 · 82141-1L070 · 82141-1L071 · 82141-1L080 · 82141-1L081 · 82141-1L090 · 82141-1L091 · 82141-1L100 · 82141-1L101 · 82141-1L110 · 82141-1L120 · 82141-1L130 · 82141-1L131 · 82141-1L140 · 82141-1L141 · 82141-1L150 · 82141-1L151 · 82141-1L160 · 82141-1L161 · 82141-1L170 · 82141-1L180 · 82141-1L190 · 82141-1L191 · 82141-1L200 · 82141-1L201 · 82141-1L210 · 82141-1L211 · 82141-1L220 · 82141-1L221 · 82141-1L230 · 82141-1L231 · 82141-1L560 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12010 · 82142-12050 · 82142-12060 · 82142-12061 · 82142-12090 · 82142-12091 · 82142-12120 · 82142-12130 · 82142-12131 · 82142-12270 · 82142-12310 · 82142-12320 · 82142-13110 · 82142-13111 · 82142-13120 · 82142-13121 · 82142-13130 · 82142-13131 · 82142-13140 · 82142-13150 · 82142-13160 |
| 82151 | Right front door wiring harness | 82151-12810 · 82151-12820 · 82151-12830 · 82151-12831 · 82151-12832 · 82151-12851 · 82151-12852 · 82151-12853 · 82151-1A010 · 82151-1A050 · 82151-1A051 · 82151-1A052 · 82151-1A070 · 82151-1A071 · 82151-1A072 · 82151-1A160 · 82151-1A161 · 82151-1A170 · 82151-1A171 · 82151-1A550 |
| 82152 | Left front door wiring harness | 82151-12810 · 82151-12820 · 82151-1A050 · 82151-1A051 · 82151-1A052 · 82151-1A070 · 82151-1A071 · 82151-1A072 · 82152-12740 · 82152-12741 · 82152-12781 · 82152-12782 · 82152-1A010 · 82152-1A011 · 82152-1A012 · 82152-1A020 · 82152-1A021 · 82152-1A022 · 82152-1A310 · 82152-1A320 |
| 82153 | Rear door wiring harness No. 1 | 82153-12210 · 82153-12220 |
| 82154 | Rear door wiring harness No. 2 | 82154-12210 · 82154-12220 |
| 82161 | floor wiring harness | 82161-13820 · 82161-13830 · 82161-13840 · 82161-13850 · 82161-1F040 · 82161-1F041 · 82161-1F050 · 82161-1F051 · 82161-1F060 · 82161-1F061 · 82161-1F070 · 82161-1F071 · 82161-1F220 · 82161-1F230 · 82161-1F240 · 82161-1F250 · 82161-1F260 · 82161-1F270 · 82161-1K090 · 82161-1K110 · 82161-1K120 · 82161-1K220 · 82161-1K520 · 82161-1K521 · 82161-1K530 · 82161-1K531 · 82161-1K540 · 82161-1K541 · 82161-1K550 · 82161-1K551 · 82161-1L150 · 82161-1L151 |
| 82171 | Roof No. 1 wiring harness | 82171-12440 · 82171-12560 · 82171-12570 · 82171-12580 · 82171-13100 · 82171-13110 · 82171-13120 · 82171-13130 |
| 82181 | Luggage No. 1 wiring harness | 82181-12220 · 82181-12240 |
| 82184 | Rear door No. 1 wiring harness | 82184-13290 · 82184-13300 · 82184-13350 · 82184-13360 |
| 82185 | Rear door wiring harness No. 2 | 82185-13310 · 82185-13320 · 82185-13380 · 82185-13390 |
| 82186 | Rear window wiring harness No. 1 | 82186-13030 · 82186-13061 |
| 82187 | Rear window wiring harness No. 2 | 82187-12150 · 82187-12170 · 82187-13020 · 82187-13030 |
| 82210C | fuse | 90982-08188 · 90982-08203 · 90982-08206 · 90982-08228 · 90982-08246 · 90982-08257 |
| 82223 | switch harness | 82223-12550 |
| 82345 | diode | 82345-12030 · 82345-12050 · 82345-32020 |
| 82412 | Fuel gauge wiring harness | 82412-12120 |
| 82620 | Fuse box assembly | 82620-12080 · 82620-12150 · 82620-12230 |
| 82666A | Connector holder No. 2 | 82666-13011 |
| 82817 | No. 1 wire harness protection device | 82817-1A090 |
| 82817A | No. 2 wire harness protection device | 82817-1A070 |
| 82824 | Harness connector | 82824-20050 |
| 82991 | Fuse repair line | 82991-12050 · 82991-12060 |
