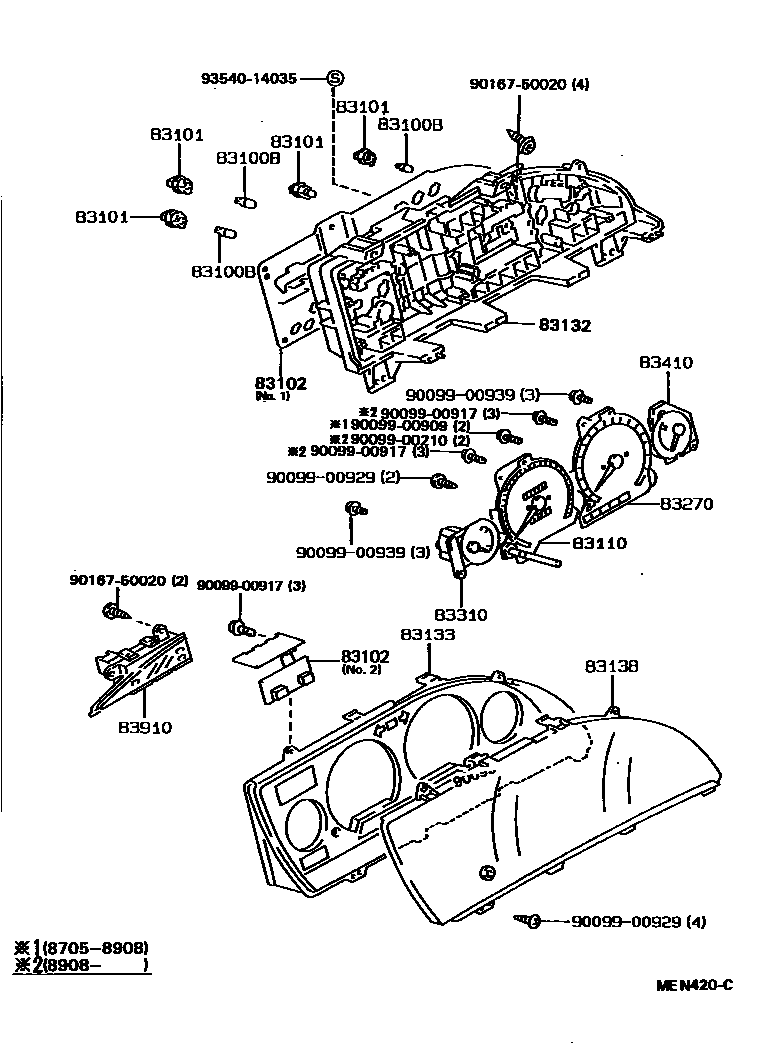

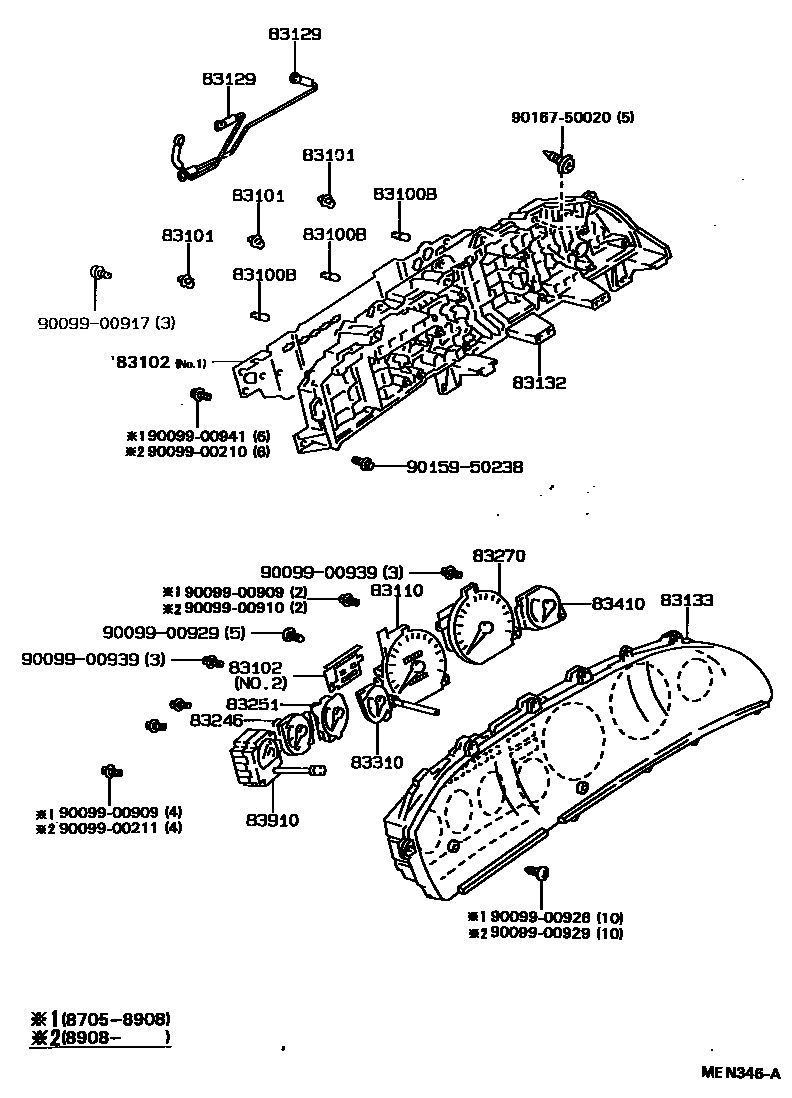

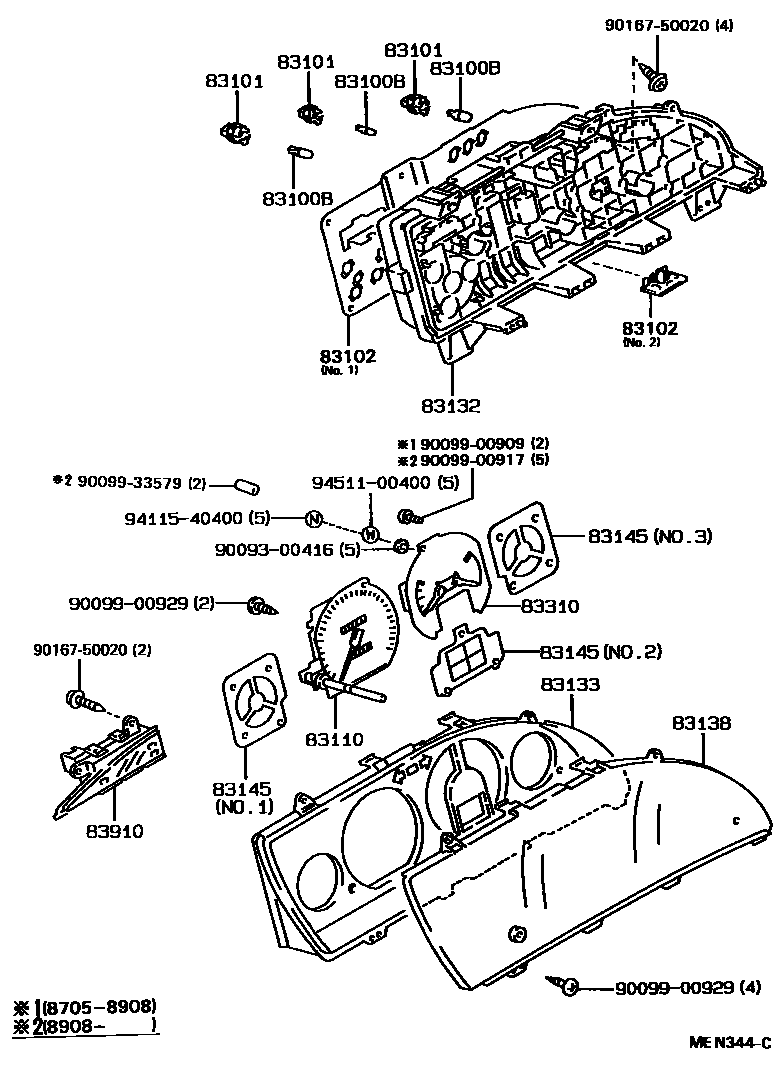

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 6 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83101-20080 · 83109-12030 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-13070 · 83247-13550 · 83247-13590 · 83247-1E100 · 83247-1E120 · 83247-1E121 · 83247-1E200 · 83247-1E220 · 83247-1E221 · 83247-1E260 · 83247-1E280 · 83247-1E281 · 83247-1E340 · 83247-1E360 · 83247-1E520 · 83247-1E540 · 83247-1E561 · 83247-1E620 · 83247-1E640 · 83247-1E700 · 83247-1E720 · 83247-1E840 |
| 83110 | Speedometer assembly | 83110-1A810 · 83110-1A811 · 83110-1A850 · 83110-1A851 · 83110-1A880 · 83110-1A881 · 83110-1E060 · 83110-1E061 · 83110-1E100 · 83110-1E120 · 83110-1E121 · 83110-1E300 · 83110-1E301 · 83110-1E320 · 83110-1E321 · 83110-1E340 · 83110-1E341 · 83110-1E360 · 83110-1E361 · 83110-1E410 · 83110-1E411 · 83110-1E420 · 83110-1E421 · 83110-1E530 · 83110-1E540 |
| 83129 | Instrument wiring harness | 83129-12010 · 83129-12030 · 83129-12050 · 83129-12070 |
| 83132 | Instrument cluster housing | 83132-1A130 · 83132-1A170 · 83132-1A171 · 83132-1A210 · 83132-1A230 · 83132-1A250 · 83132-1A270 |
| 83133 | Combined instrument panel No. 1 | 83133-1A350 · 83133-1A390 · 83133-1A730 · 83133-1A750 · 83133-1A810 · 83133-1A830 · 83133-1E050 · 83133-1E051 · 83133-1E070 · 83133-1E410 · 83133-1E411 · 83133-1E750 · 83133-1E770 · 83133-1E830 |
| 83138 | speedometer glass | 83138-1A010 · 83138-1A030 |
| 83145 | Instrument No. 1 lampshade | 83145-13110 · 83145-13250 · 83145-13270 · 83145-13290 · 83145-13310 · 83145-1E290 · 83145-1E370 · 83145-1E430 · 83145-1E450 · 83145-1E470 · 83145-1E510 · 83145-1E610 · 83145-1E710 · 83145-1E730 · 83145-1E810 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83246 | Oil pressure gauge | 83246-12170 · 83246-12190 · 83246-12191 |
| 83251 | voltmeter | 83251-12070 · 83251-12090 · 83251-12091 |
| 83270 | Engine tachometer assembly | 83242-1A770 · 83242-1A810 · 83242-1A811 · 83242-1A830 · 83242-1A831 · 83242-1A850 · 83242-1A890 · 83242-1A891 · 83242-1E010 · 83242-1E030 · 83242-1E031 · 83242-1E050 · 83242-1E051 |
| 83310 | Fuel gauge assembly | 83243-1A150 · 83243-1A170 · 83243-1A171 · 83243-1A230 · 83243-1A231 · 83243-1A250 · 83243-1A251 · 83243-1A270 · 83243-1A290 · 83243-1A291 · 83243-1A310 · 83243-1A311 · 83243-1A330 · 83243-1A331 · 83243-1A450 · 83243-1A490 · 83243-1A591 |

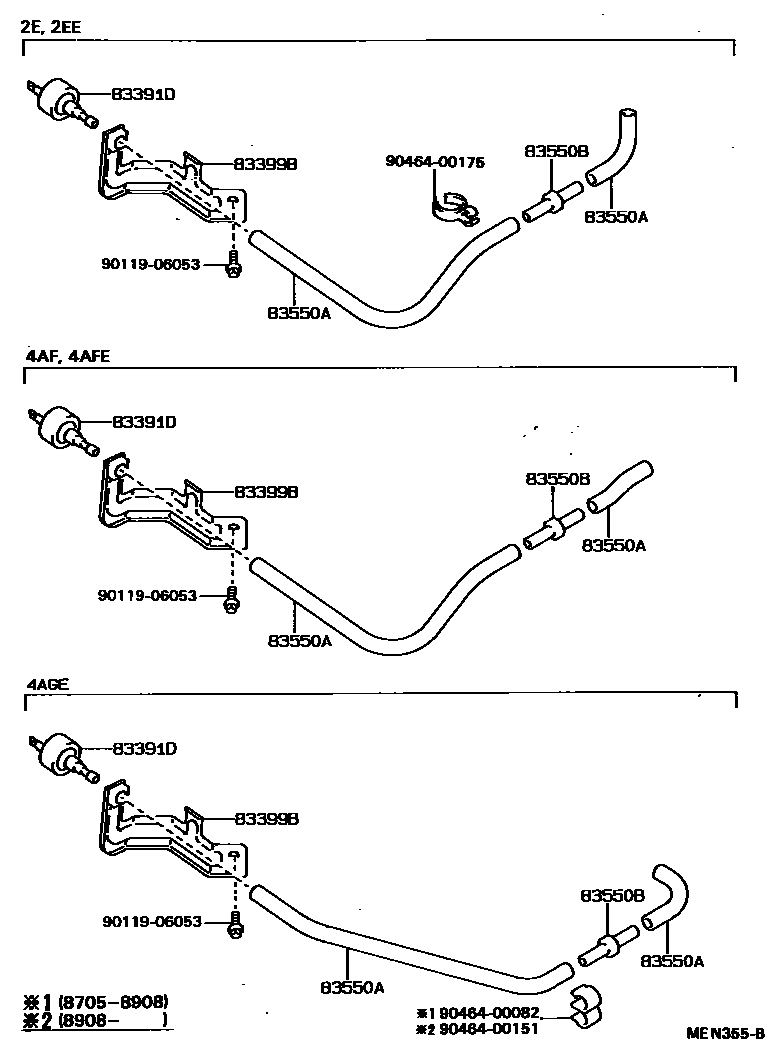

| 83391D | Vacuum switch | 83391-16020 |
| 83399B | Vacuum switch bracket | 83399-12140 · 83399-12150 |
| 83410 | Water temperature meter assembly | 83244-1A550 · 83244-1A570 · 83244-1A571 · 83244-1A650 · 83244-1A651 · 83244-1A670 · 83244-1A671 |
| 83550A | ED monitor hose | 83090-12020 · 83090-12030 · 83090-12040 · 83090-12050 · 83090-12060 · 90999-92002 · 90999-92003 · 95411-10039 |
| 83550B | ED monitor connector or tube | 90412-05001 |

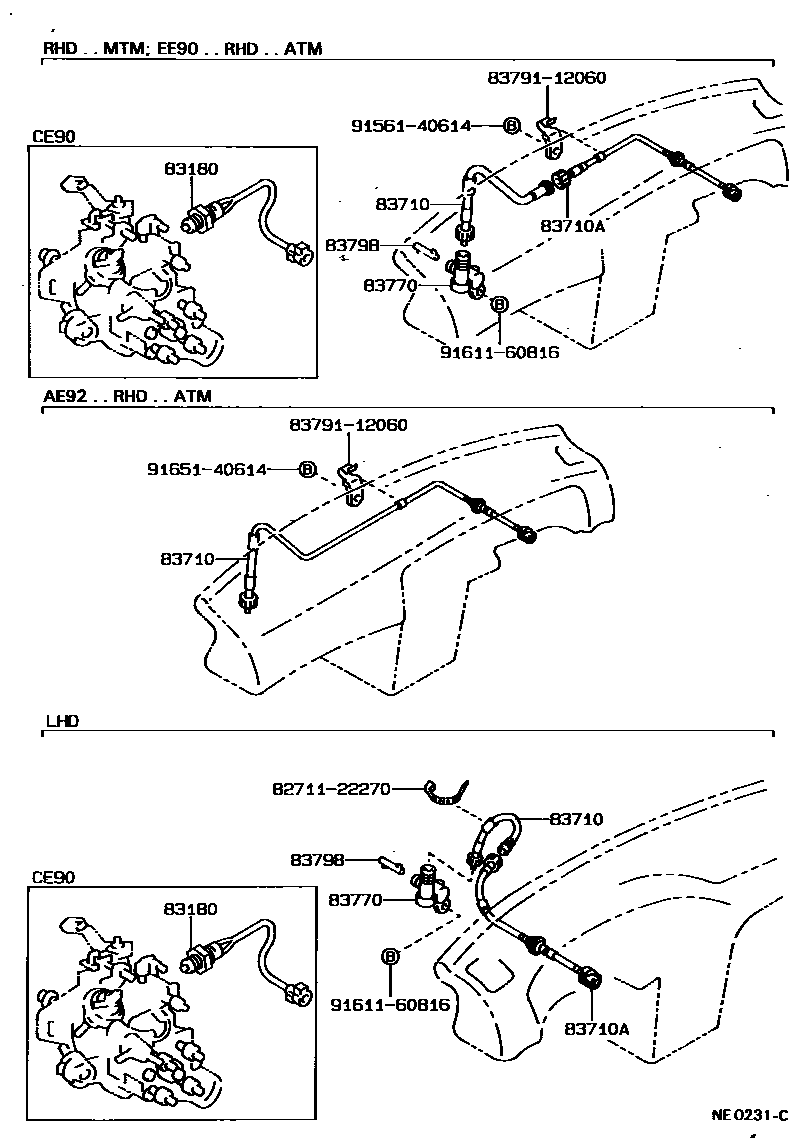

| 83710 | No. 1 speedometer transmission cable assembly | 83710-12410 · 83710-12460 · 83710-12461 · 83710-12580 · 83710-12581 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12440 · 83710-12441 · 83710-12450 · 83710-12451 · 83710-12560 · 83710-12561 · 83710-12620 · 83710-12640 |
| 83770 | Speedometer transmission flexible shaft joint assembly | 83770-17010 |
| 83798 | Speedometer transmission flexible shaft adapter key | 83798-17010 |
| 83910 | clock assembly | 83910-12400 · 83910-12410 · 83910-12440 · 83910-12450 |
