Toyota COROLLA 线束和卡夹 — Figure 8202

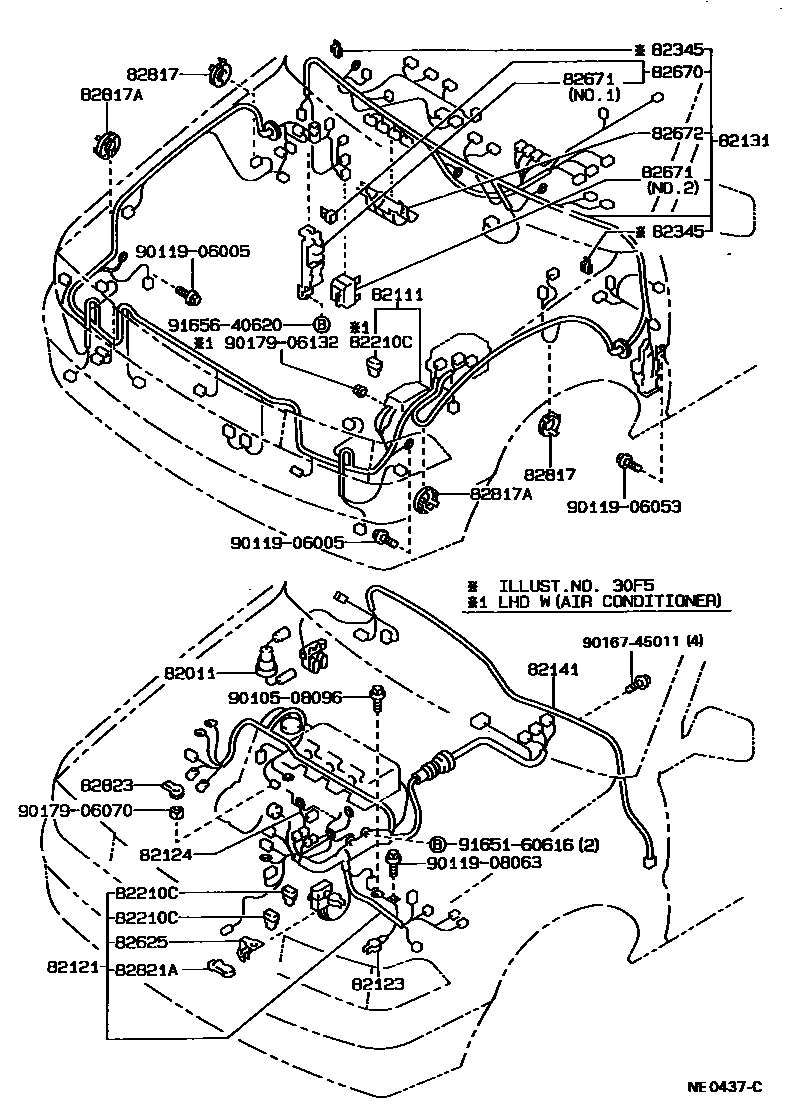

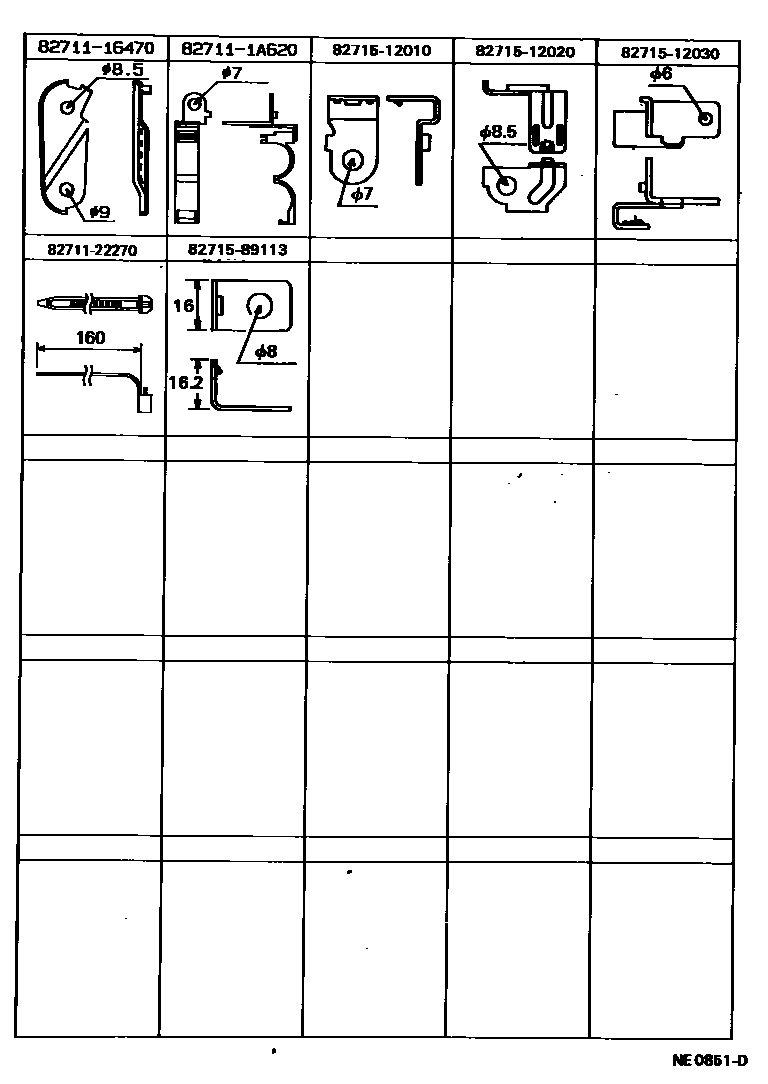

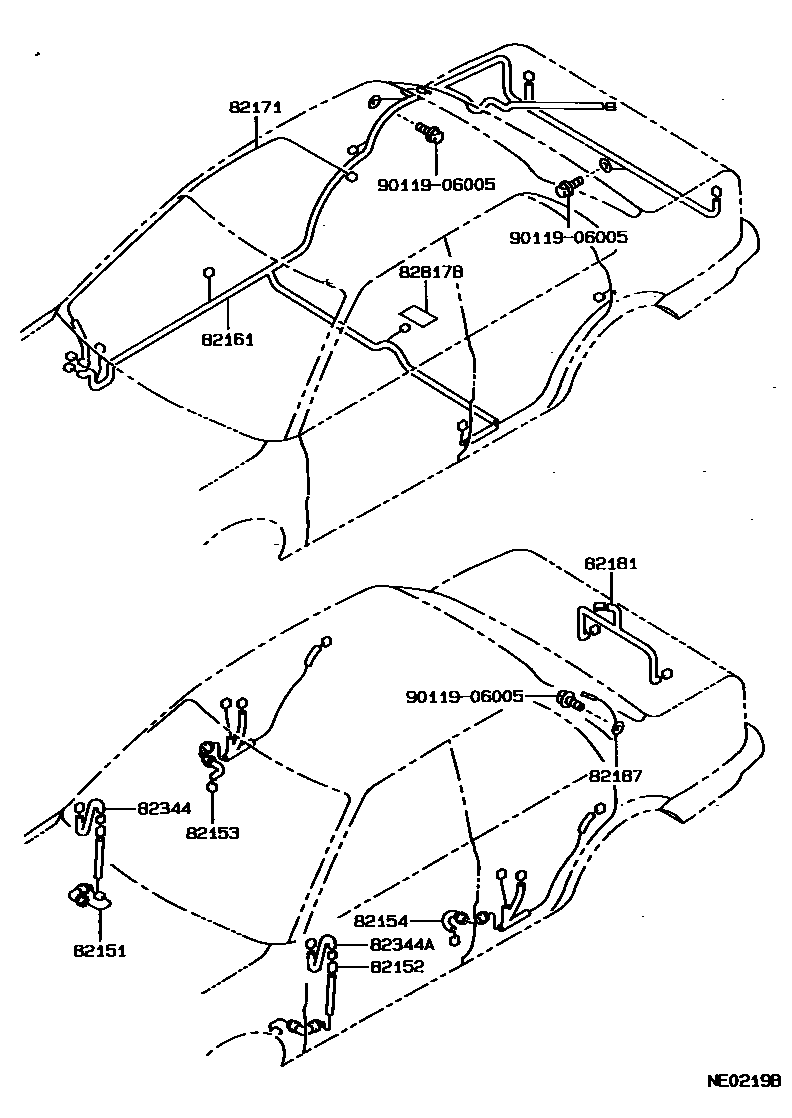

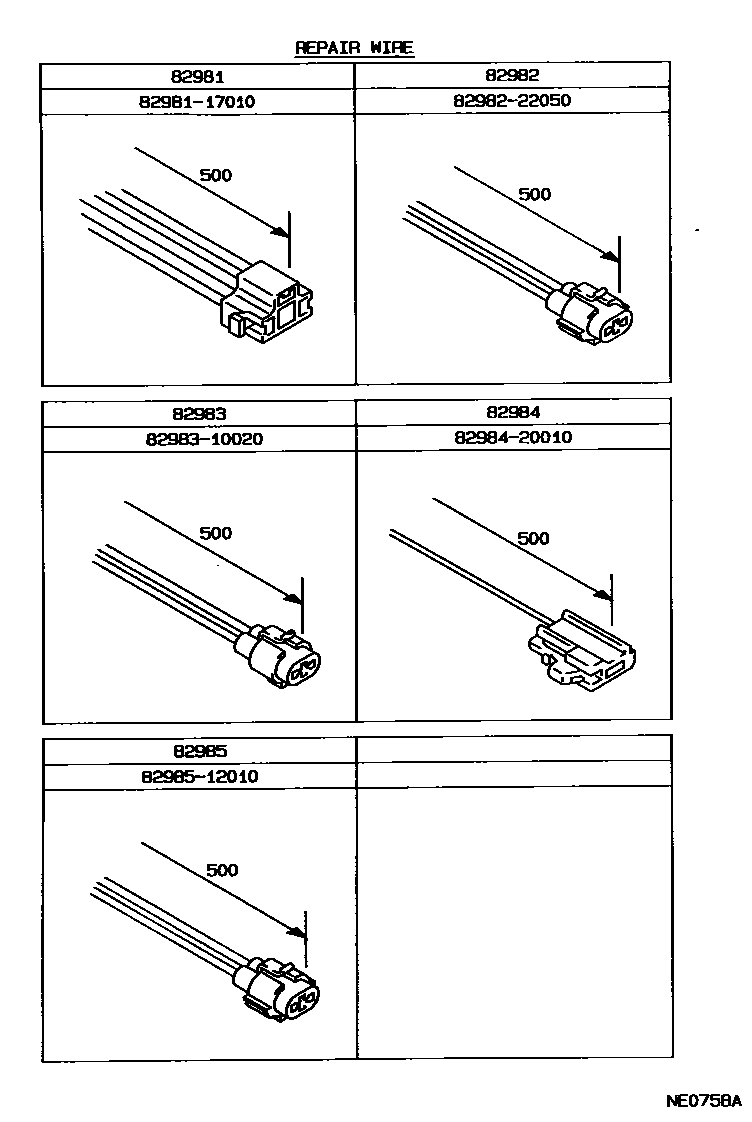

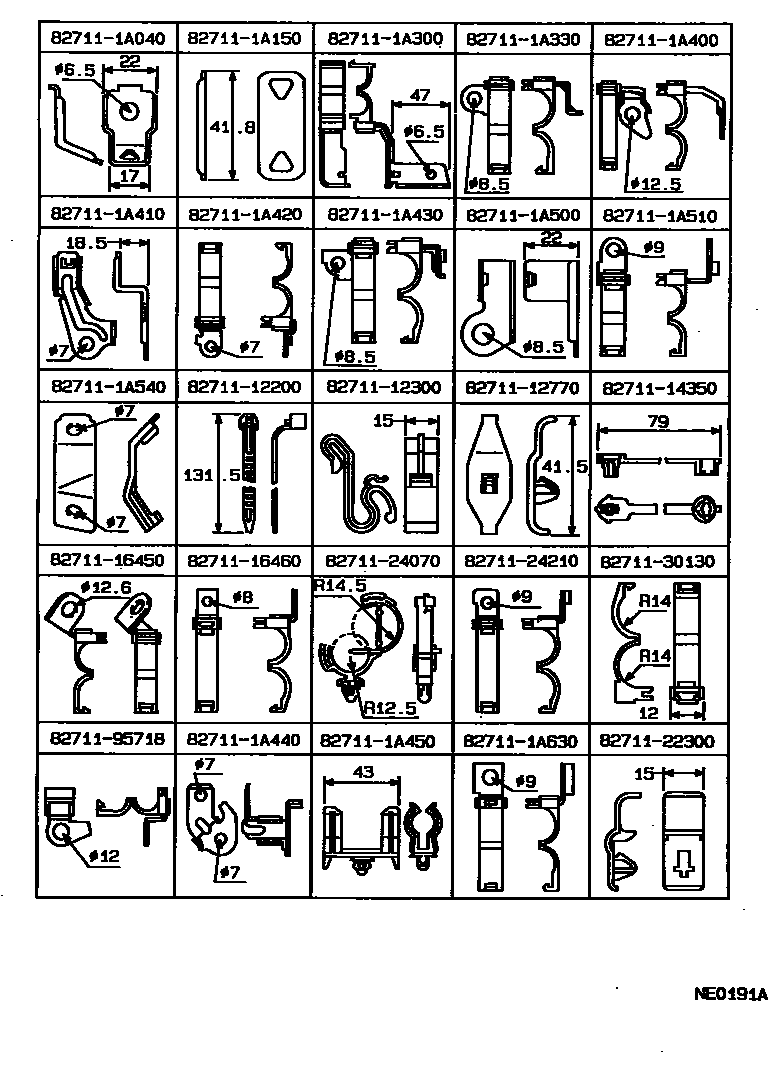

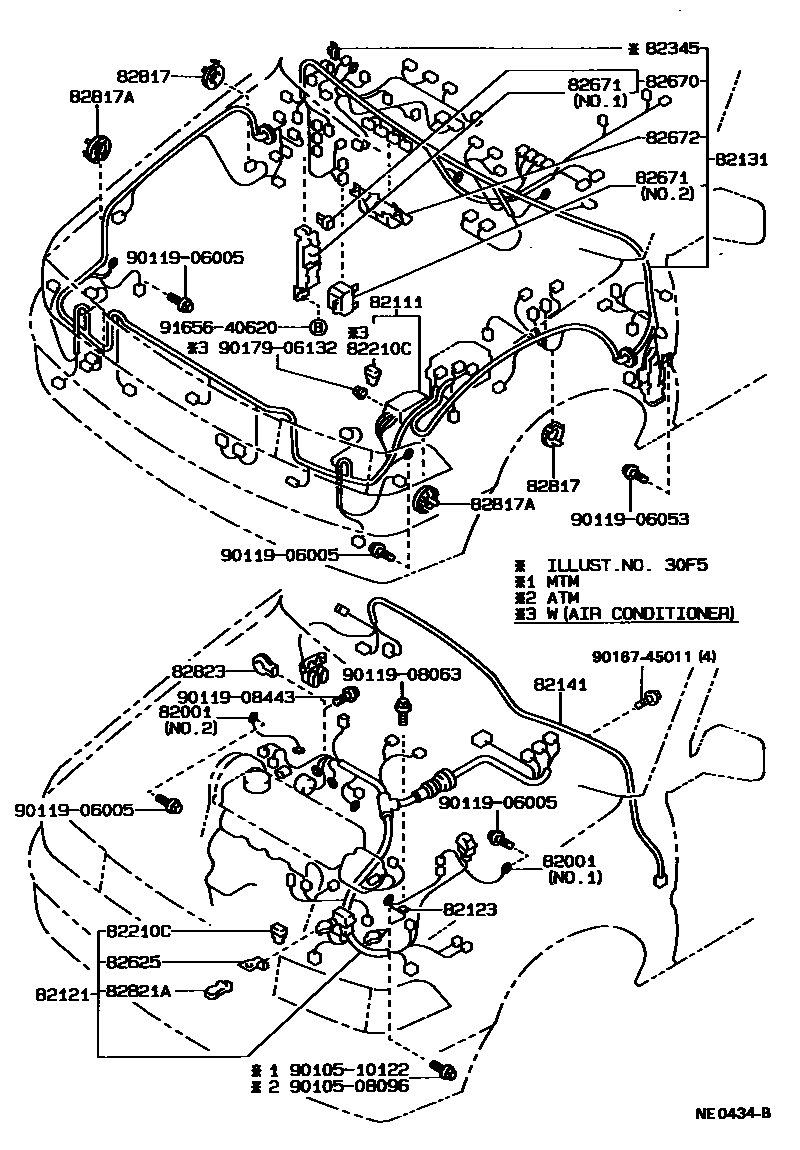

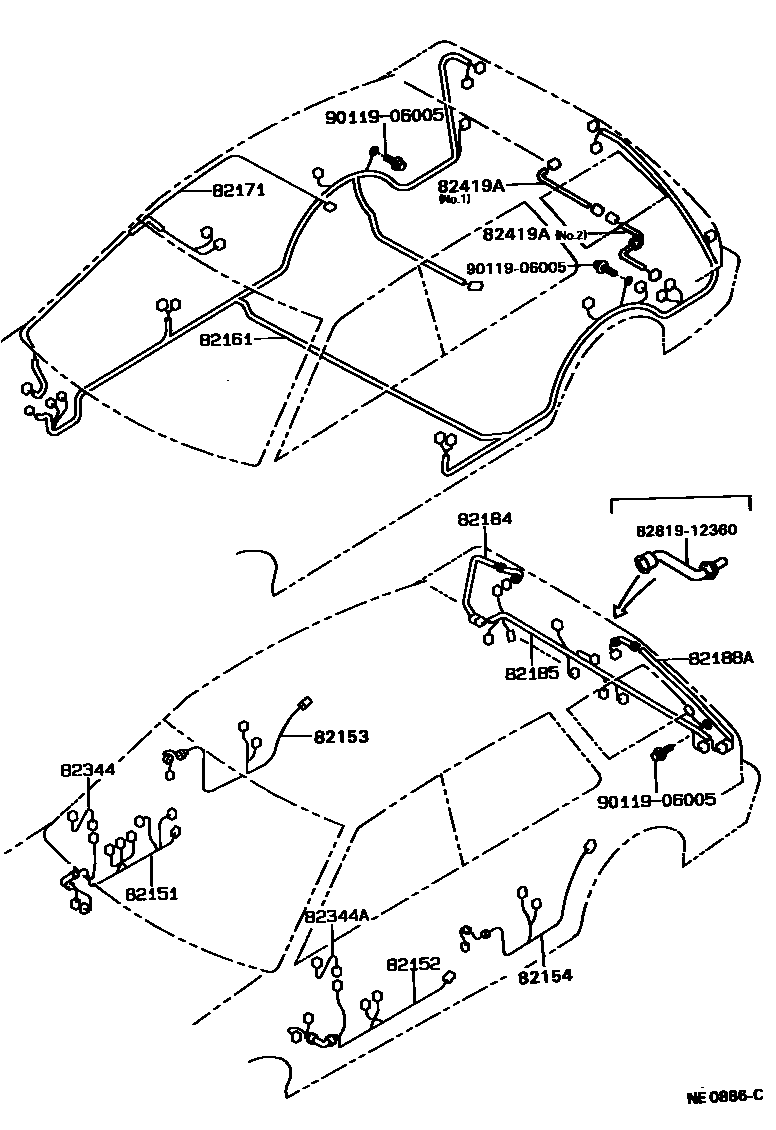

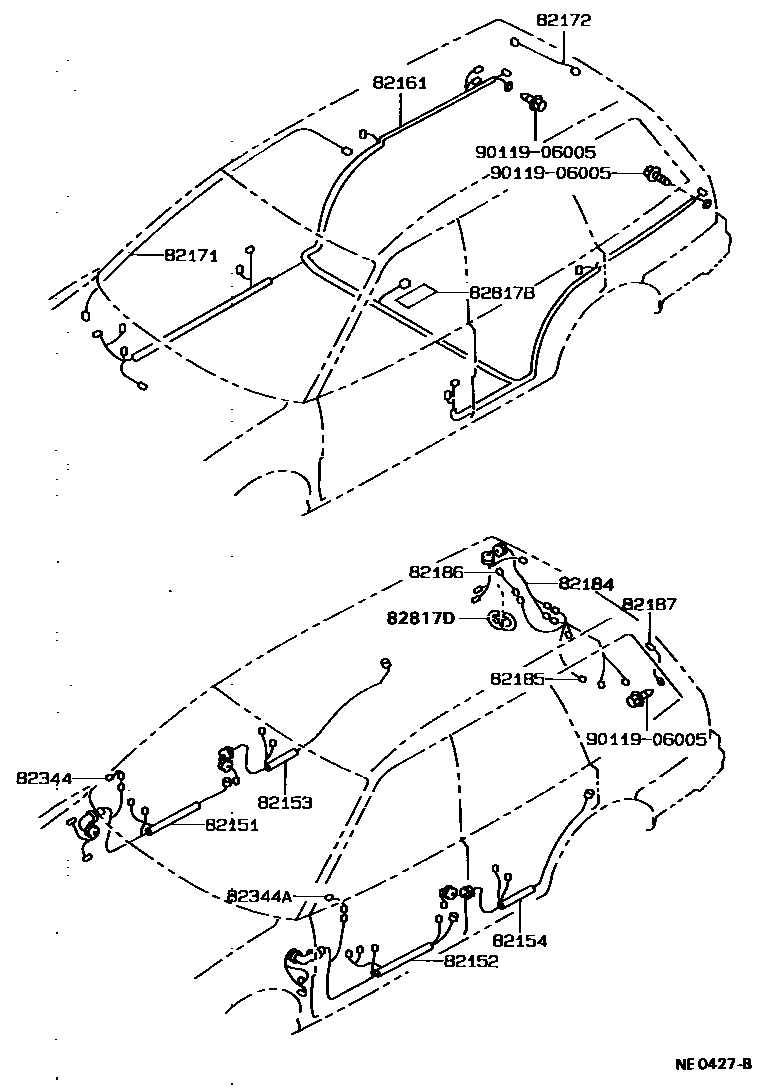

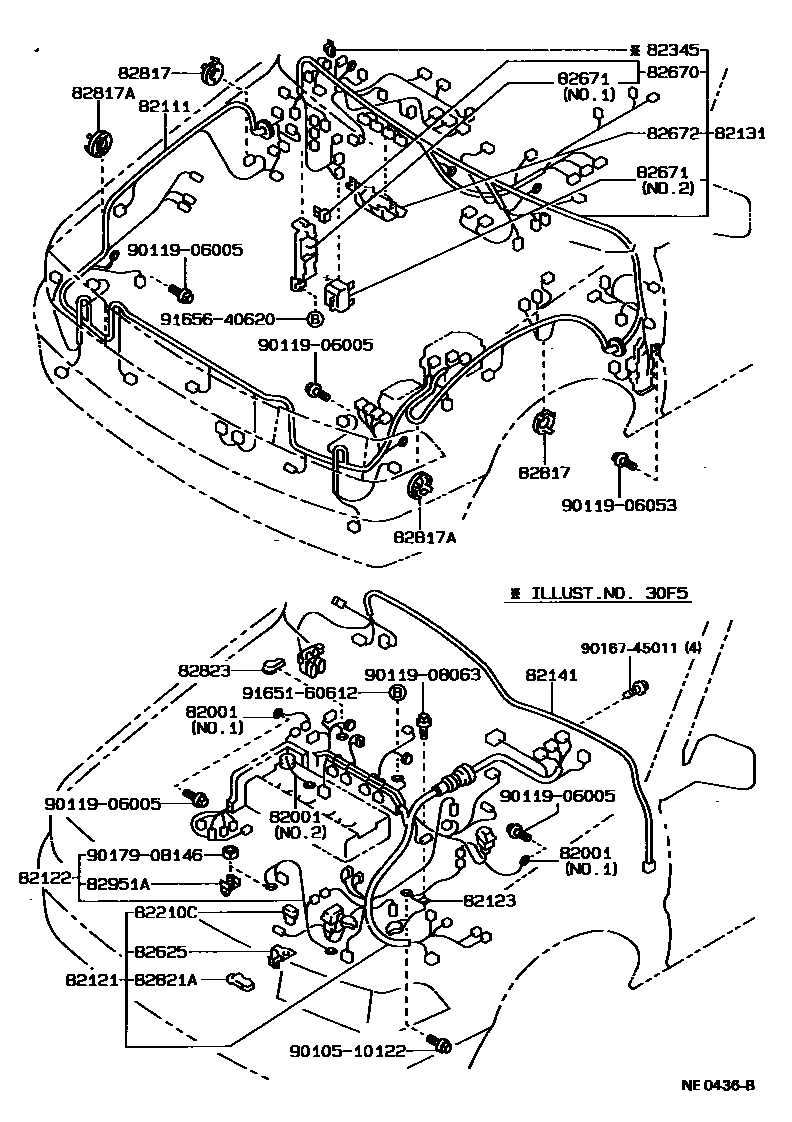

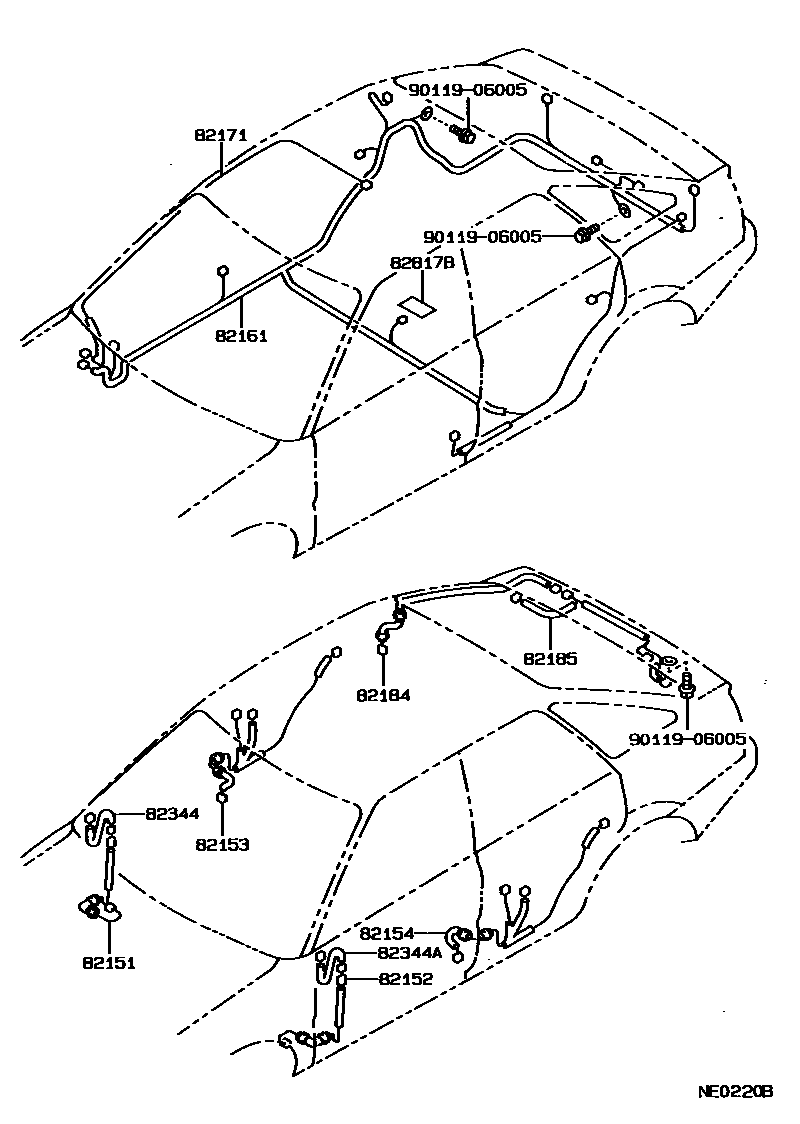

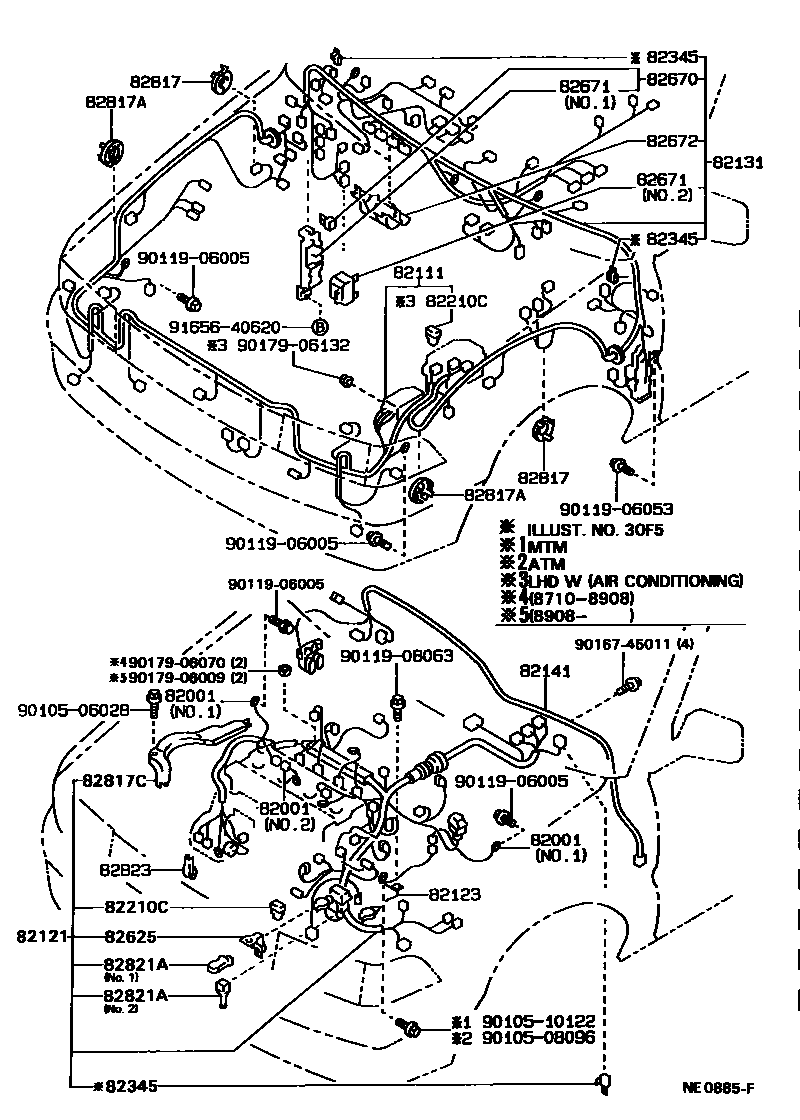

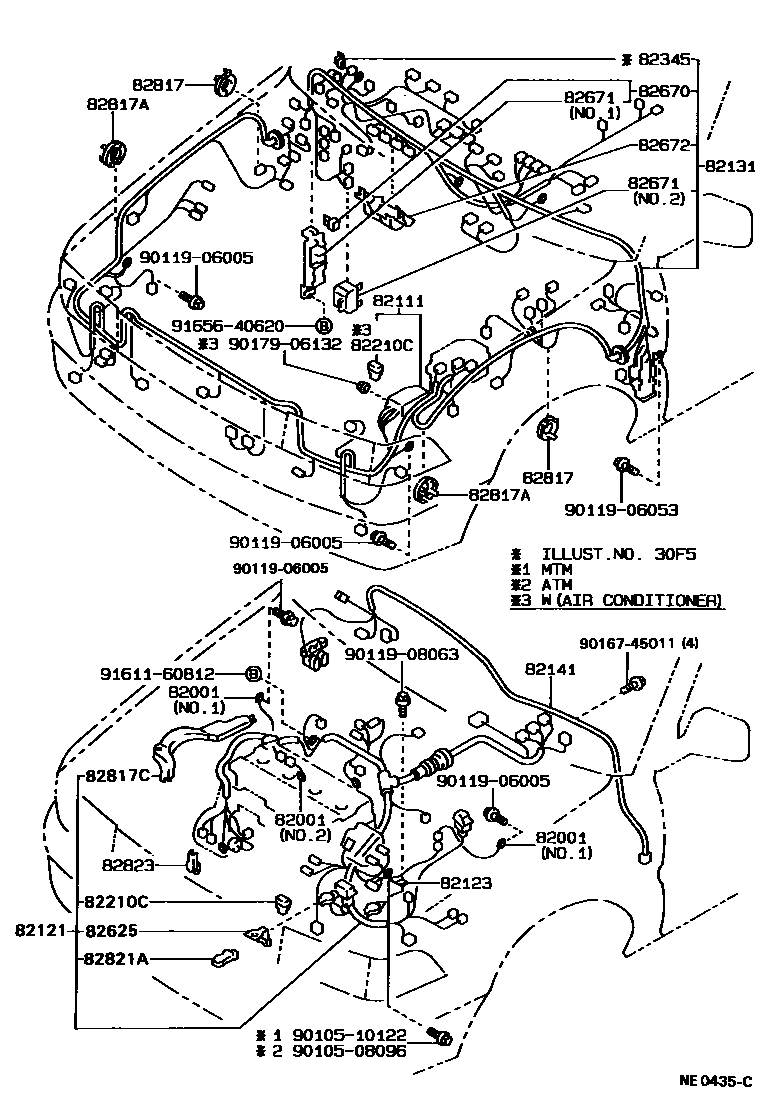

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 45 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07235 · 90980-07236 · 90980-07293 · 90980-07299 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-1A250 · 82111-1A260 · 82111-1A270 · 82111-1A280 · 82111-1A290 · 82111-1A300 · 82111-1A710 · 82111-1A720 · 82111-1A750 · 82111-1A760 · 82111-1A770 · 82111-1A780 · 82111-1A790 |
| 82121 | Engine wiring harness | 82121-1A290 · 82121-1A291 · 82121-1A300 · 82121-1A301 · 82121-1A310 · 82121-1A311 · 82121-1A320 · 82121-1A321 · 82121-1A330 · 82121-1A331 · 82121-1A340 · 82121-1A350 · 82121-1A351 · 82121-1A360 · 82121-1A361 · 82121-1A370 · 82121-1A380 · 82121-1A390 · 82121-1A391 · 82121-1A400 · 82121-1A401 · 82121-1A410 · 82121-1A411 · 82121-1A420 · 82121-1A421 · 82121-1A430 · 82121-1A431 · 82121-1A440 · 82121-1A441 · 82121-1A450 · 82121-1A451 · 82121-1A460 · 82121-1A461 · 82121-1A480 · 82121-1A481 · 82121-1A490 · 82121-1A491 · 82121-1A500 · 82121-1A510 · 82121-1A810 · 82121-1A811 · 82121-1A870 · 82121-1A871 · 82121-1A880 · 82121-1A881 · 82121-1A890 · 82121-1A891 · 82121-1E010 · 82121-1E011 · 82121-1E430 · 82121-1E440 · 82121-1E450 · 82121-1E460 · 82121-1E490 · 82121-1E500 · 82121-1E501 · 82121-1E502 · 82121-1E510 · 82121-1E520 · 82121-1E530 · 82121-1E540 · 82121-1E550 · 82121-1E560 · 82121-1E561 · 82121-1E570 · 82121-1E580 · 82121-1E590 · 82121-1E600 · 82121-1E610 · 82121-1E611 · 82121-1E620 · 82121-1E621 · 82121-1E630 · 82121-1E631 · 82121-1E640 · 82121-1E641 · 82121-1E670 · 82121-1E671 · 82121-1E680 · 82121-1E690 · 82121-1E691 · 82121-1E692 · 82121-1E700 · 82121-1E710 · 82121-1E711 · 82121-1E712 · 82121-1E720 · 82121-1H640 · 82121-1K250 |
| 82122 | Engine No. 2 wiring harness | 82122-12300 · 82122-12310 · 82122-12350 |
| 82123 | Engine No. 3 wiring harness | 82123-12130 · 82123-12150 · 82123-12170 |
| 82124 | Engine No. 4 wiring harness | 82124-12060 · 82124-12070 |
| 82131 | Front panel wiring harness | 82131-1A760 · 82131-1A761 · 82131-1A770 · 82131-1A771 · 82131-1A780 · 82131-1A781 · 82131-1A790 · 82131-1A791 · 82131-1A800 · 82131-1A801 · 82131-1A810 · 82131-1A811 · 82131-1A820 · 82131-1A821 · 82131-1A830 · 82131-1A831 · 82131-1A840 · 82131-1A841 · 82131-1A850 · 82131-1A851 · 82131-1A860 · 82131-1A861 · 82131-1A870 · 82131-1A871 · 82131-1A880 · 82131-1A890 · 82131-1A891 · 82131-1E010 · 82131-1E011 · 82131-1E420 · 82131-1E421 · 82131-1E430 · 82131-1E431 · 82131-1E500 · 82131-1E510 · 82131-1E511 · 82131-1E520 · 82131-1E521 · 82131-1E530 · 82131-1E531 · 82131-1E540 · 82131-1E550 · 82131-1E551 · 82131-1E700 · 82131-1E701 · 82131-1E800 · 82131-1E801 · 82131-1E810 · 82131-1E811 · 82131-1E820 · 82131-1E821 · 82131-1H680 · 82131-1H710 · 82131-1H740 · 82131-1H741 · 82131-1H750 · 82131-1H760 · 82131-1H770 · 82131-1H780 · 82131-1H790 · 82131-1H820 · 82131-1H830 · 82131-1H831 · 82131-1H840 · 82131-1H841 · 82131-1H850 · 82131-1H851 · 82131-1H890 · 82131-1K010 · 82131-1K030 · 82131-1K040 · 82131-1K041 · 82131-1K050 · 82131-1K051 · 82131-1K060 · 82131-1K061 · 82131-1K070 · 82131-1K072 · 82131-1K080 · 82131-1K090 · 82131-1K091 · 82131-1K120 · 82131-1K130 · 82131-1K132 · 82131-1K140 · 82131-1K160 · 82131-1K170 · 82131-1K171 · 82131-1K200 · 82131-1K210 · 82131-1K220 · 82131-1K221 · 82131-1L040 · 82131-1L041 |
| 82141 | Dashboard wiring harness | 82141-12010 · 82141-12020 · 82141-12070 · 82141-12080 |
| 82151 | Right front door wiring harness | 82151-12260 · 82151-12280 · 82151-12300 · 82151-12330 · 82151-12340 · 82151-12600 · 82151-12650 · 82151-12750 · 82151-12760 |
| 82152 | Left front door wiring harness | 82152-12200 · 82152-12210 · 82152-12250 · 82152-12270 · 82152-12400 · 82152-12510 · 82152-12650 · 82152-12670 · 82152-12760 |
| 82153 | Rear door wiring harness No. 1 | 82153-12070 · 82153-12080 · 82153-12140 · 82153-12150 |
| 82154 | Rear door wiring harness No. 2 | 82154-12060 · 82154-12070 · 82154-12140 · 82154-12150 |
| 82161 | floor wiring harness | 82161-13130 · 82161-13140 · 82161-13190 · 82161-13200 · 82161-13280 · 82161-13290 · 82161-13400 · 82161-13410 · 82161-13480 · 82161-13490 · 82161-13540 · 82161-13550 · 82161-1A100 · 82161-1A110 · 82161-1A120 · 82161-1A140 · 82161-1A260 · 82161-1A270 · 82161-1A280 · 82161-1A290 · 82161-1A680 · 82161-1A690 · 82161-1A700 · 82161-1A710 · 82161-1A780 · 82161-1A790 · 82161-1A800 · 82161-1A810 · 82161-1E200 · 82161-1E210 · 82161-1E480 · 82161-1E490 · 82161-1E500 · 82161-1E510 · 82161-1E520 · 82161-1E540 · 82161-1E670 · 82161-1E690 · 82161-1E760 · 82161-1E770 · 82161-1E780 · 82161-1E790 · 82161-1H260 · 82161-1H280 · 82161-1H300 · 82161-1H310 · 82161-1H370 · 82161-1H380 |
| 82171 | Roof No. 1 wiring harness | 82171-12140 · 82171-12150 · 82171-12160 · 82171-12170 · 82171-12180 · 82171-12190 · 82171-12200 · 82171-12210 · 82171-12270 · 82171-12280 · 82171-12290 · 82171-12300 · 82171-12320 · 82171-12330 · 82171-12340 · 82171-12350 · 82171-12360 · 82171-12370 · 82171-12380 · 82171-12390 · 82171-12400 · 82171-12410 · 82171-12420 · 82171-12430 · 82171-13010 · 82171-13011 · 82171-13020 · 82171-13021 · 82171-13030 · 82171-13031 |
| 82172 | Roof No. 2 wiring harness | 82172-13010 |
| 82181 | Luggage No. 1 wiring harness | 82181-12120 · 82181-12150 |
| 82184 | Rear door No. 1 wiring harness | 82184-12220 · 82184-12230 · 82184-12270 · 82184-12280 · 82184-12370 · 82184-12380 · 82184-13041 · 82184-13051 |
| 82185 | Rear door wiring harness No. 2 | 82185-12290 · 82185-12300 · 82185-12350 · 82185-12360 · 82185-12380 · 82185-12390 · 82185-12400 · 82185-12410 · 82185-12420 · 82185-12430 · 82185-13040 · 82185-13041 · 82185-13050 · 82185-13051 |
| 82186 | Rear window wiring harness No. 1 | 82186-13010 |
| 82187 | Rear window wiring harness No. 2 | 82187-12130 · 82187-13010 |
| 82188A | Rear door No. 3 wiring harness | 82188-12010 · 82188-12020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08203 · 90982-08206 · 90982-08223 · 90982-08246 · 90982-08253 |
| 82344 | Right rearview mirror wiring harness | 82344-12010 |
| 82344A | Left rearview mirror wiring harness | 82344-12010 |

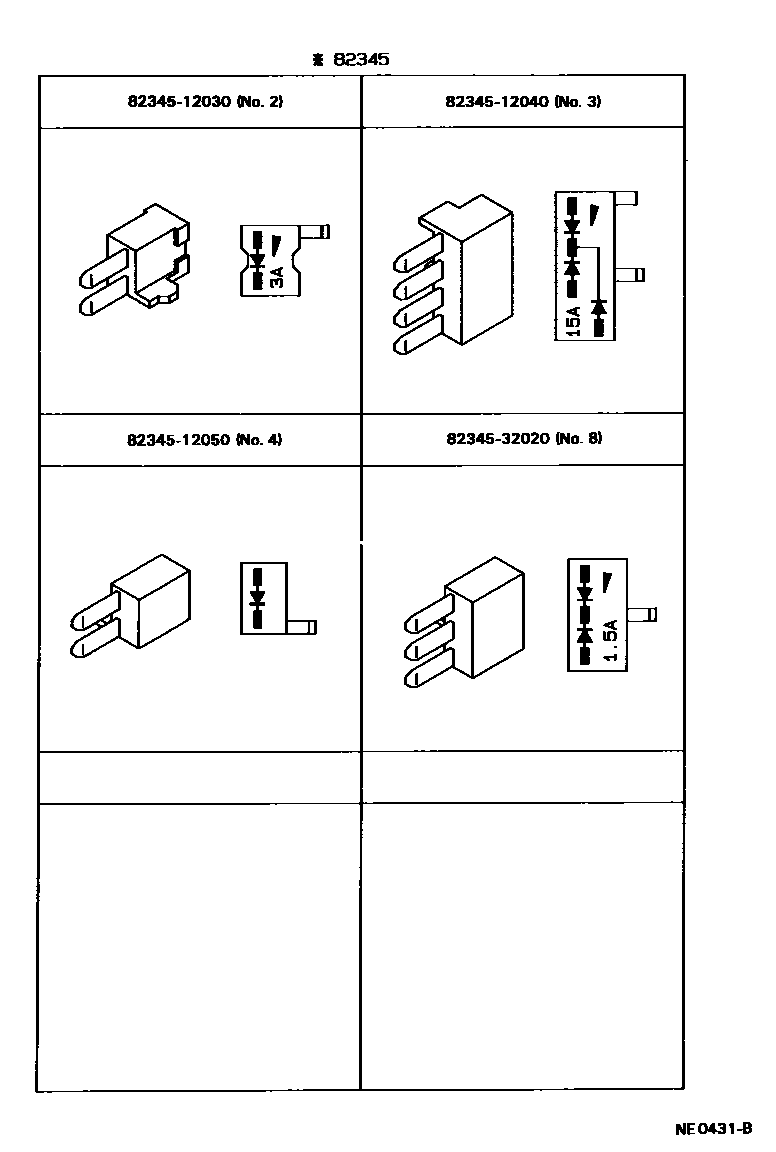

| 82345 | diode | 82345-12030 · 82345-12040 · 82345-12050 · 82345-32020 |
| 82419A | Rear fog light wiring harness | 82419-12010 · 82419-12020 · 82419-12040 |
| 82625 | Fuse terminal | 82625-12010 · 82625-12020 · 82625-12030 · 82625-12060 |
| 82670 | No. 1 junction box assembly | 82670-12090 · 82670-12100 |
| 82671 | junction box | 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12080 · 82672-12081 · 82672-12110 · 82672-12111 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-12140 · 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82817D | No. 5 wire harness protection device | 82817-13040 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 · 82821-12230 · 82821-12260 |
| 82823 | No. 1 terminal cover | 82823-12060 · 82823-20040 · 82823-22050 |
| 82951A | Terminal holder | 82951-17010 · 82951-17011 |
| 82981 | Headlight repair line | 82981-17010 |
| 82982 | Width light repair line | 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-10020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-12010 |
| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
