Toyota COROLLA 变速器油冷却器和配管(ATM) — Figure 3514

Toyota COROLLA EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 10 PNC and OE references.

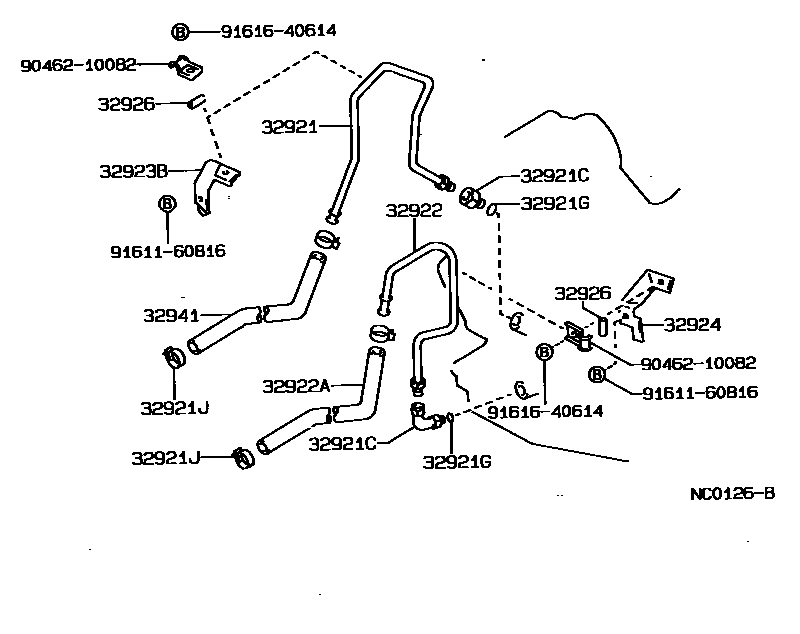

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — NC0126B
变速器油冷却器和配管(ATM) — NC0126B (198705 – 999999)

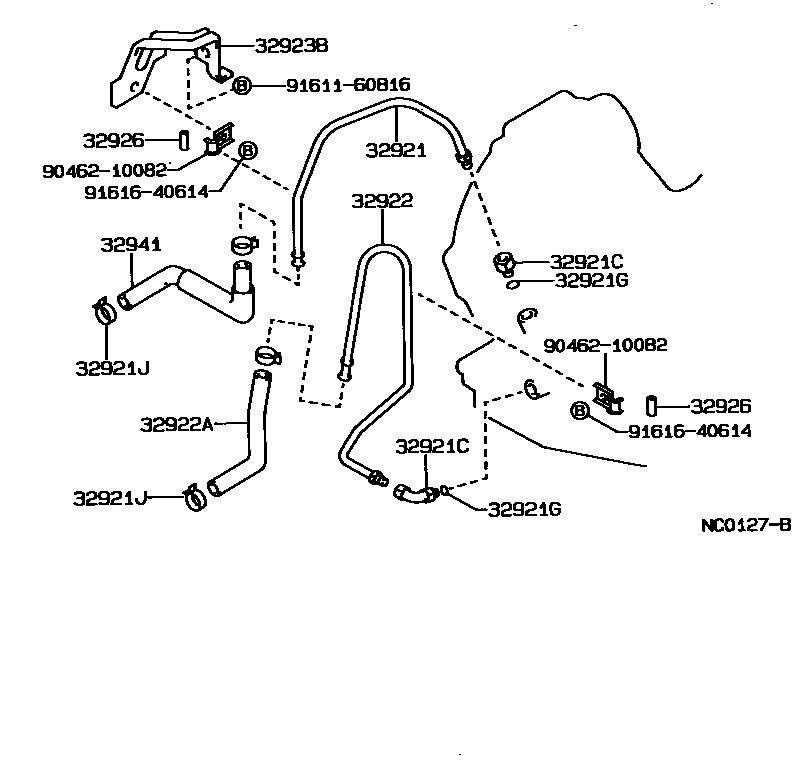

Toyota COROLLA 变速器油冷却器和配管(ATM) EPC diagram — NC0127B
变速器油冷却器和配管(ATM) — NC0127B (198705 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-12360 · 32921-12361 · 32921-12370 · 32921-12371
32921CFitting (for transmission oil cooler tube)90404-14007 · 90407-14003
32921GO-ring (for transmission oil cooler pipe joint)90301-10189
32921JClamp (for transmission oil cooler hose)90467-13039
32922No. 1 transmission oil cooler oil outlet pipe32922-12200 · 32922-12201 · 32922-12290 · 32922-12291
32922AHoses (for transmission oil cooler oil outlet)90445-15034 · 90445-15050
32923BNo. 1 automatic transmission oil cooler pipe clamp32923-12110 · 32923-12160
32924No. 2 transmission oil cooler pipe clamp32924-12040
32926Automatic transmission oil cooler pipe cushion32926-30011
32941No. 1 transmission oil cooler oil inlet hose32941-12130 · 32941-12131
