Toyota COROLLA 变速器壳和油底壳(ATM) — Figure 3503

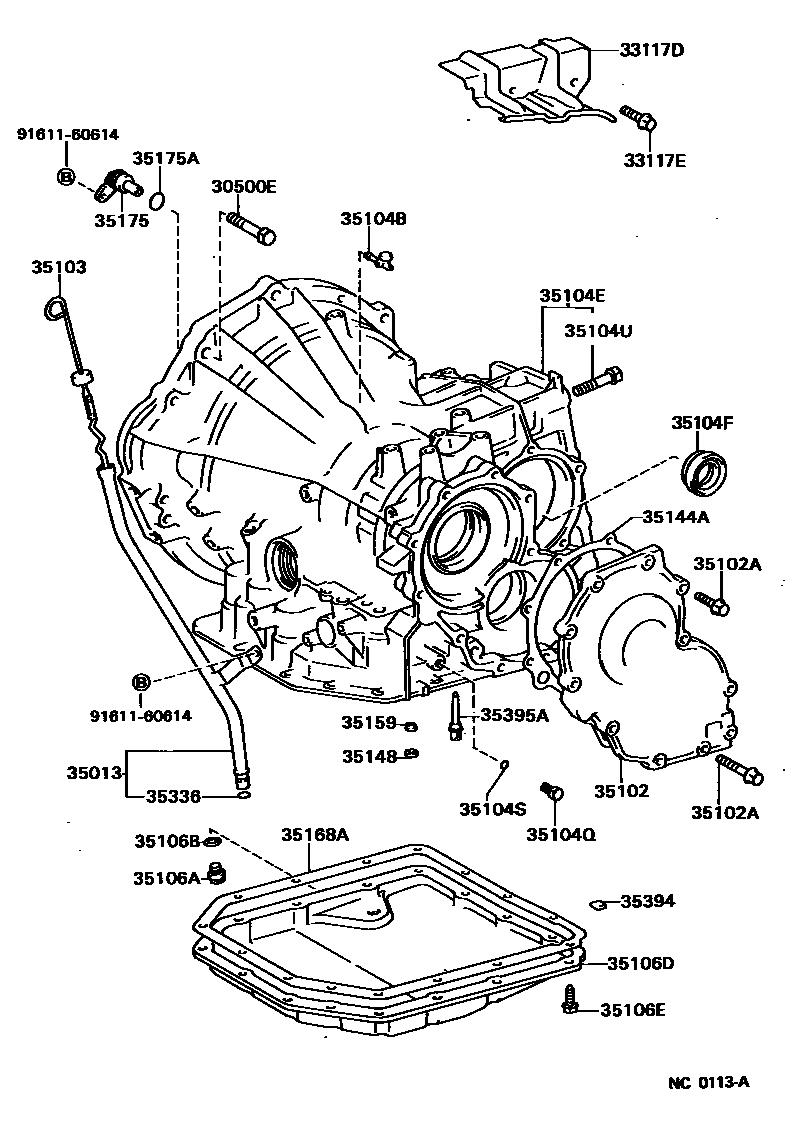

Toyota COROLLA EPC diagram 3503, 变速器壳和油底壳(ATM), with 1 images and 26 PNC and OE references.

Toyota COROLLA 变速器壳和油底壳(ATM) EPC diagram — NC0113A
变速器壳和油底壳(ATM) — NC0113A (198705 – 999999)

PNC and OE references

PNCPart nameOE numbers
30500EBolts (for securing transaxle and engine)90105-10077 · 90105-10097 · 90119-12168 · 91611-61025 · 91619-61245
33117Dautomatic transmission guard plate33117-12040
33117EBolts (for automatic transmission guard)90105-08040
35013Transmission oil pipe sub-assembly35013-12220 · 35013-12260 · 35013-12270
35102Transmission axle rear cover sub-assembly35102-10010 · 35102-10011 · 35102-12020
35102ABolts (for fixing the transmission axle rear cover)90105-08050 · 90105-08056
35103Transmission oil level scoring assembly35103-12150 · 35103-12160
35104BVentilation plug No. 1 (ATM)90930-03089
35104EAutomatic transmission axle housing sub-assembly35104-12161 · 35104-12191 · 35104-12192 · 35104-12193
35104FOil seal (for transmission axle housing)90311-34005 · 90311-34012
35104QNo. 1 screw plug (for transmission axle housing)90341-08001
35104SO-ring (for transmission axle housing plug No. 1)90301-06196
35104UBolts (for transaxle housing)90105-10008
35106ADrain plug sub-assembly (ATM)90341-18016
35106BDrain plug gasket (ATM)90430-18008
35106DAutomatic transmission axle oil pan sub-assembly35106-10021 · 35106-10022 · 35106-12080
35106EBolts (for transaxle oil pan)90119-06173
35144ATransaxle rear cover gasket34112-32010 · 35144-10010 · 35144-12010 · 35144-12020
35148Governor oil supply pipe No. 1 gasket35148-16010
35159brake drum gasket35159-32011
35168AAutomatic transaxle oil pan gasket35168-32010
35175No. 2 transmission axle housing cover35175-32010
35175AO-ring (for transmission axle housing cover)90301-21002
35336O-ring (for transmission filler pipe)90301-09173
35394Oil filter magnet (for transmission)35394-30011
35395Agovernor oil filter35395-32011 · 35395-32020
