Toyota COROLLA carburetor assembly — Figure 2102

Toyota COROLLA EPC diagram 2102, carburetor assembly, with 3 images and 7 PNC and OE references.

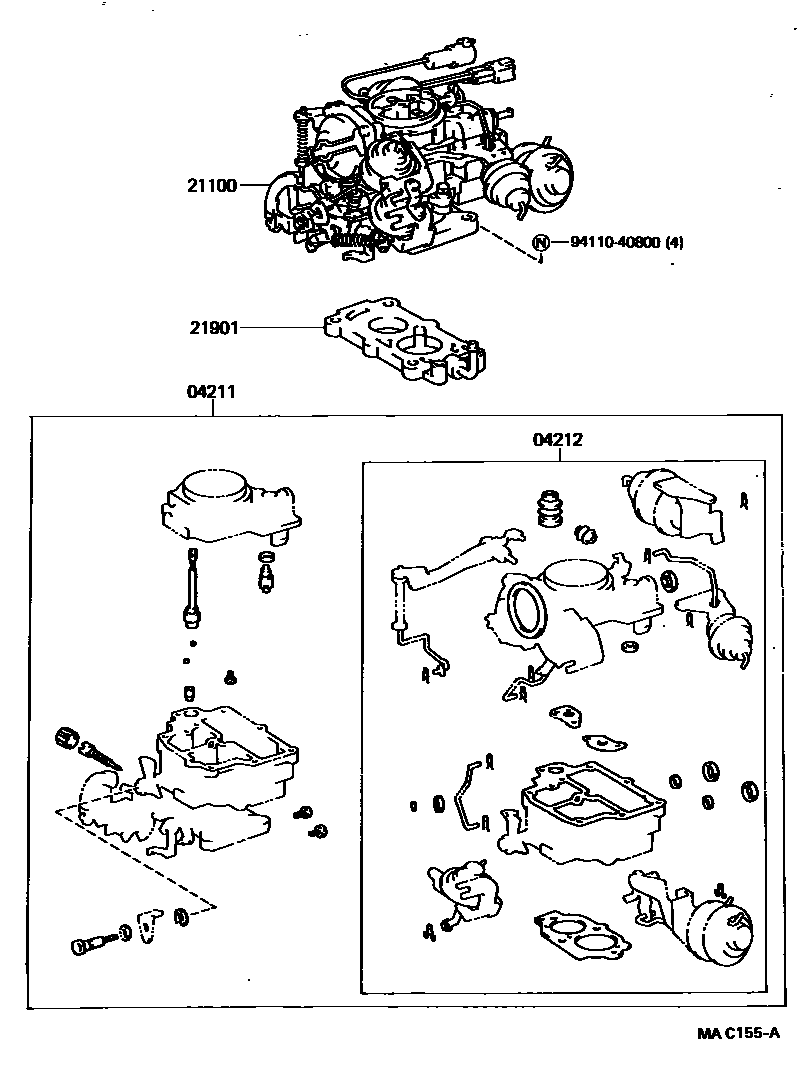

Toyota COROLLA carburetor assembly EPC diagram — MAC155A
carburetor assembly — MAC155A (198908 – 999999)

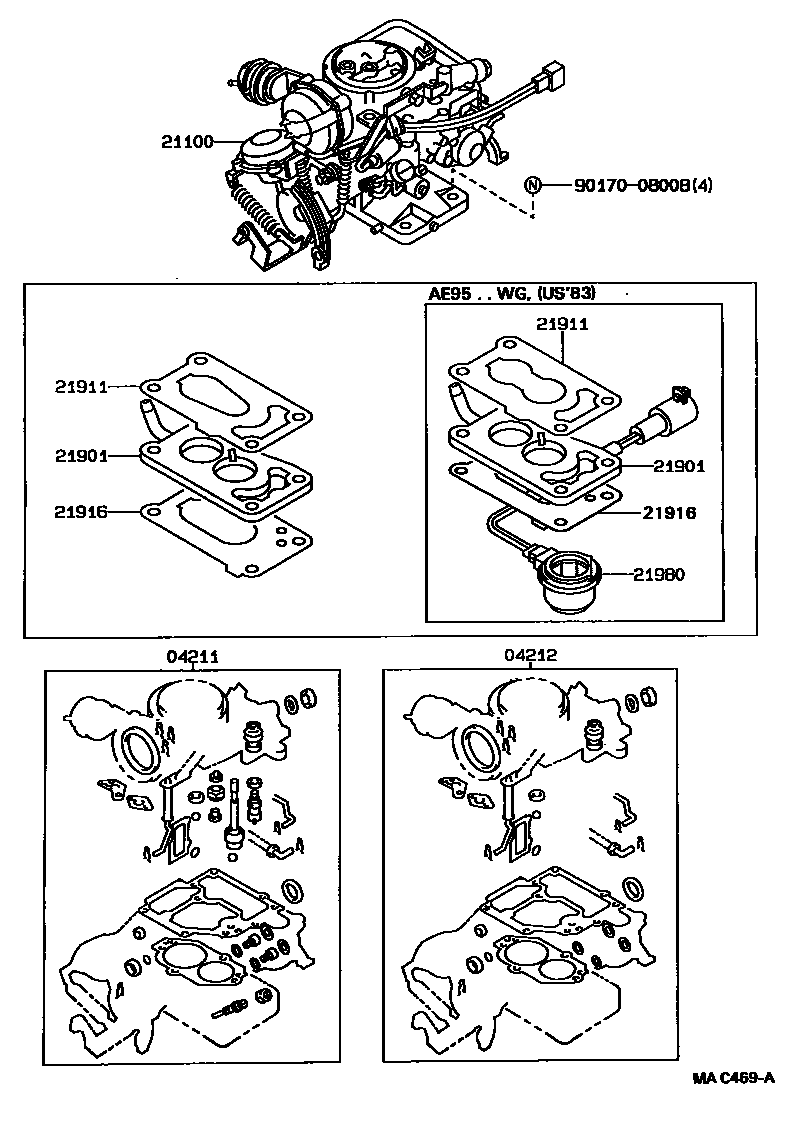

Toyota COROLLA carburetor assembly EPC diagram — MAC469A
carburetor assembly — MAC469A (198705 – 999999)

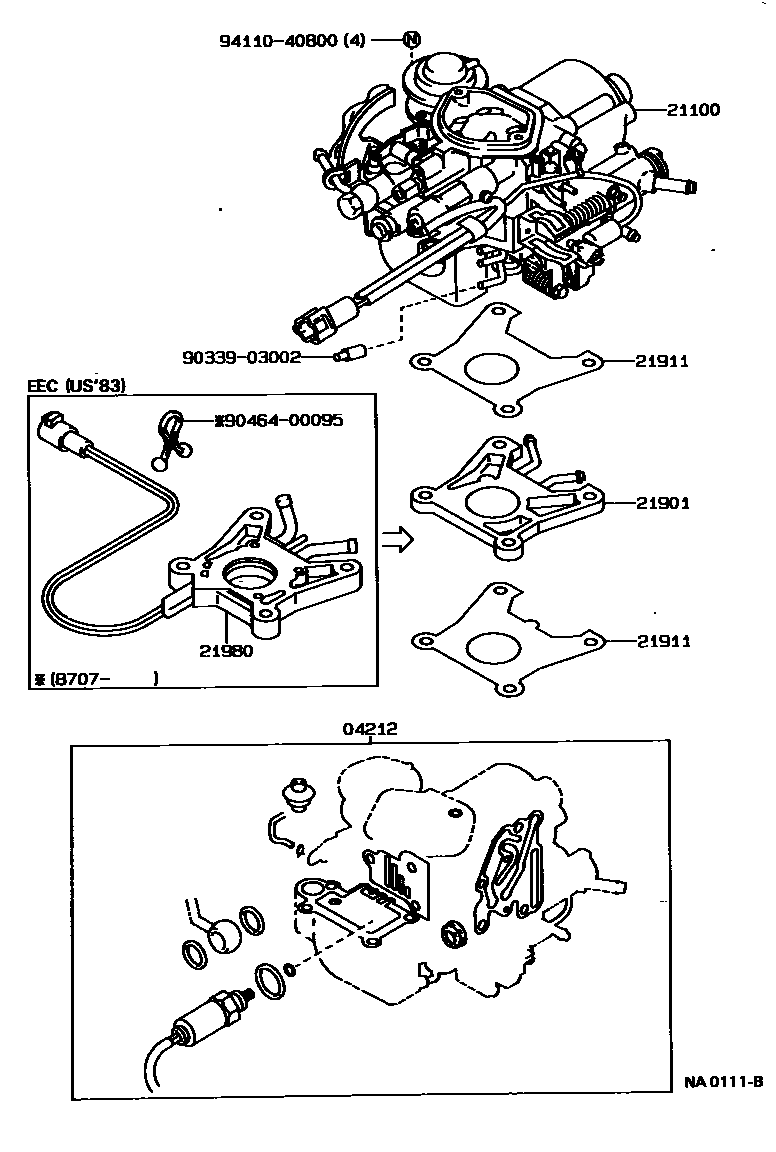

Toyota COROLLA carburetor assembly EPC diagram — NA0111B
carburetor assembly — NA0111B (198705 – 198908)

PNC and OE references

PNCPart nameOE numbers
04211carburetor components04211-11100 · 04211-11101 · 04211-11110 · 04211-11111 · 04211-16130 · 04211-16131 · 04211-16132 · 04211-16140 · 04211-16141 · 04211-16190 · 04211-16260 · 04211-16270 · 04211-16271
04212carburetor gasket assembly04212-11040 · 04212-11050 · 04212-11060 · 04212-11070 · 04212-11071 · 04212-16070 · 04212-16071 · 04212-16080
21100carburetor assembly21100-11390 · 21100-11391 · 21100-11392 · 21100-11540 · 21100-11550 · 21100-11560 · 21100-11590 · 21100-11591 · 21100-11630 · 21100-11640 · 21100-11680 · 21100-11690 · 21100-16300 · 21100-16310 · 21100-16311 · 21100-16330 · 21100-16380 · 21100-16381 · 21100-16400 · 21100-16410 · 21100-16420
21901No. 1 carburetor heat insulation pad sub-assembly21901-11010 · 21901-11040 · 21901-11060 · 21901-15091 · 21901-16010
21911carburetor gasket21911-11020 · 21911-11030 · 21911-15071 · 21911-15072 · 21911-16010 · 21911-16011
21916No. 2 carburetor gasket21916-15040 · 21916-15041
21980Cold mixture heater assembly21980-11010 · 21980-15020 · 21980-16010 · 21980-16020
