Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716

Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 1 images and 4 PNC and OE references.

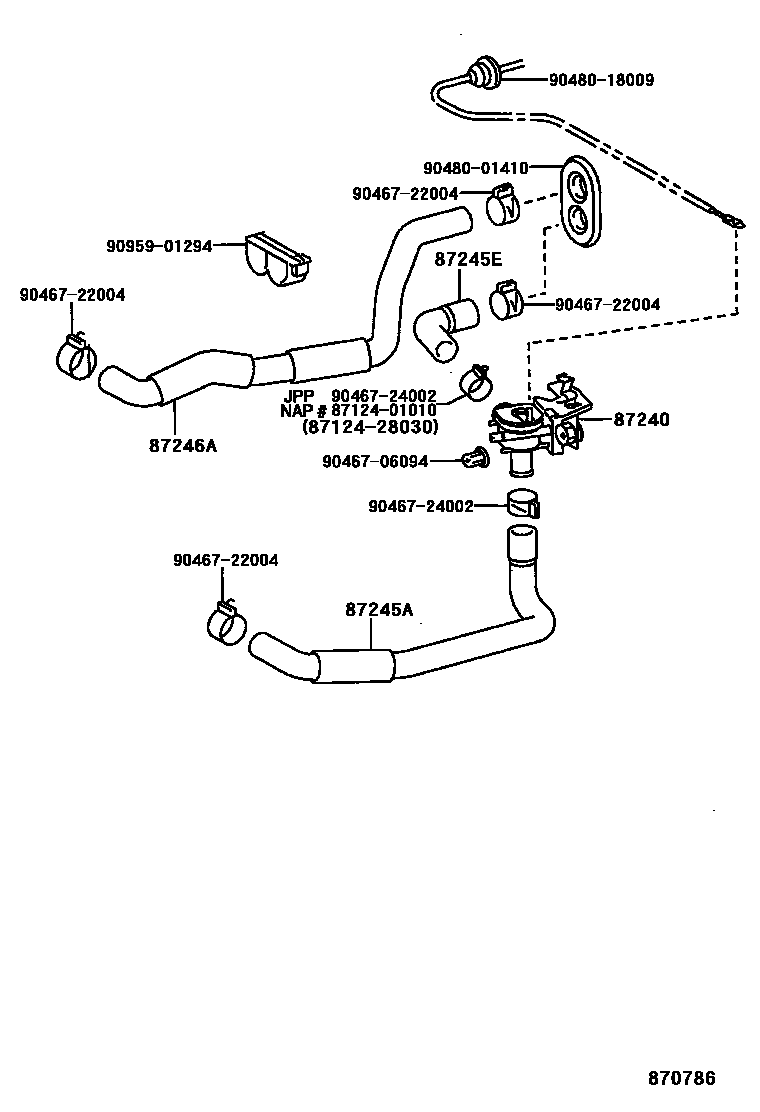

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 870786
暖风和空调系统 - 水管 — 870786 (199206 – 999999)

PNC and OE references

PNCPart nameOE numbers
87240Heater water valve assembly87240-12260
87245AHeater water inlet hose A87245-1A570
87245EHeater water inlet hose E87245-1A530
87246AHeater outlet hose A87245-1A580 · 87245-1A581
