Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota COROLLA EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 2 images and 7 PNC and OE references.

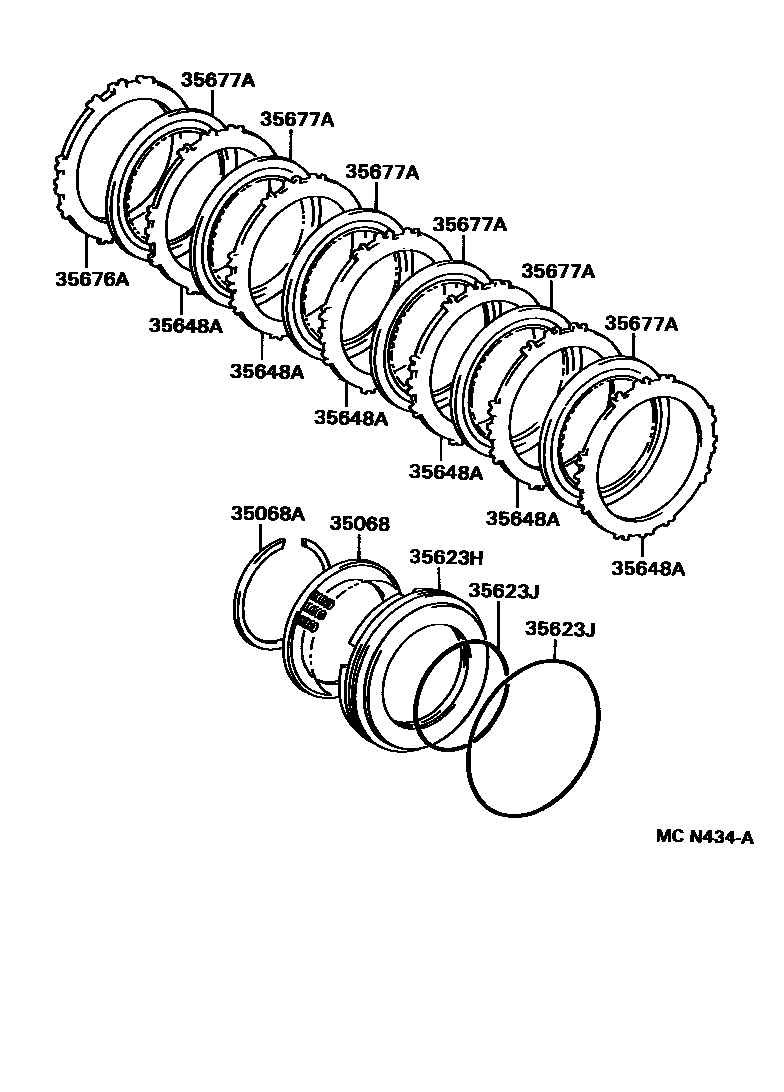

Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) EPC diagram — MCN434A
3号制动器、一档和倒档制动器(ATM) — MCN434A (199206 – 999999)

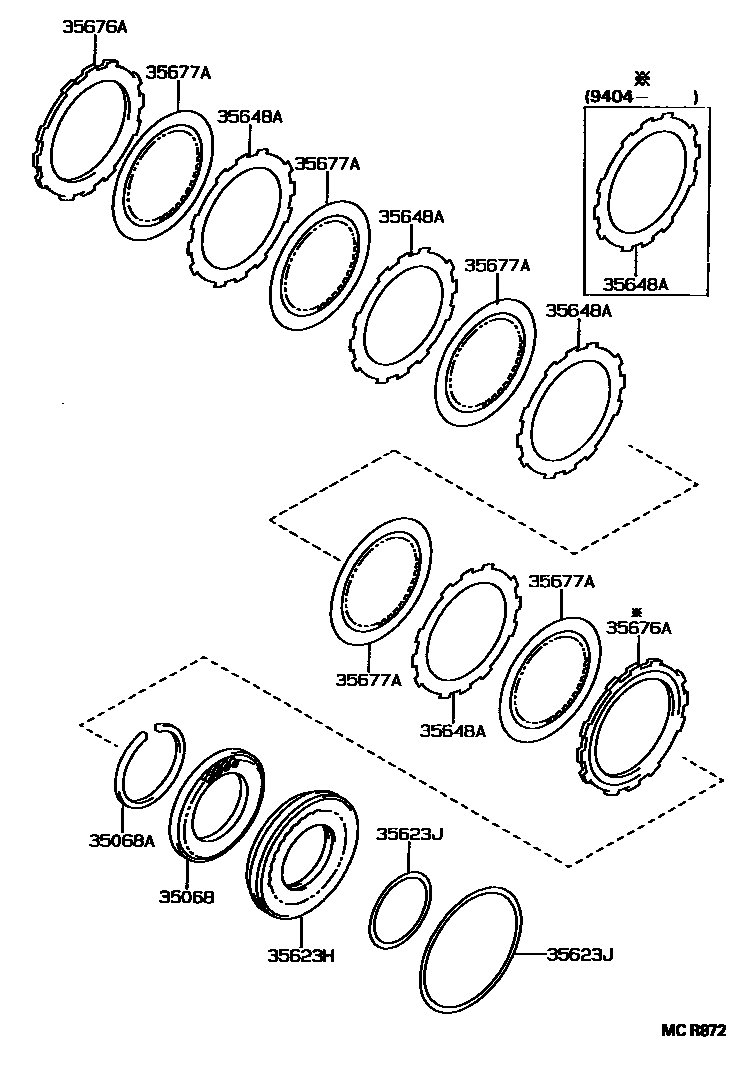

Toyota COROLLA 3号制动器、一档和倒档制动器(ATM) EPC diagram — MCR872
3号制动器、一档和倒档制动器(ATM) — MCR872 (199206 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-12010 · 35068-20010 · 35068-32010
35068AShaft snap ring (for first and reverse brake return spring)90520-90001
35623HFirst and reverse brake piston35623-12030 · 35623-12050 · 35623-20010 · 35623-32010 · 35623-32050
35623JO-ring (for first and reverse brakes)90301-94001 · 90301-99022
35648AClutch disc (for first and reverse brakes)35648-12020 · 35648-32020
35676ABrake flange (for first and reverse brakes)35676-12030 · 35676-32010
35677AClutch disc (for first and reverse brake)35677-12040 · 35677-12060 · 35677-20070 · 35677-32040 · 35677-32060
