Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 3 images and 11 PNC and OE references.

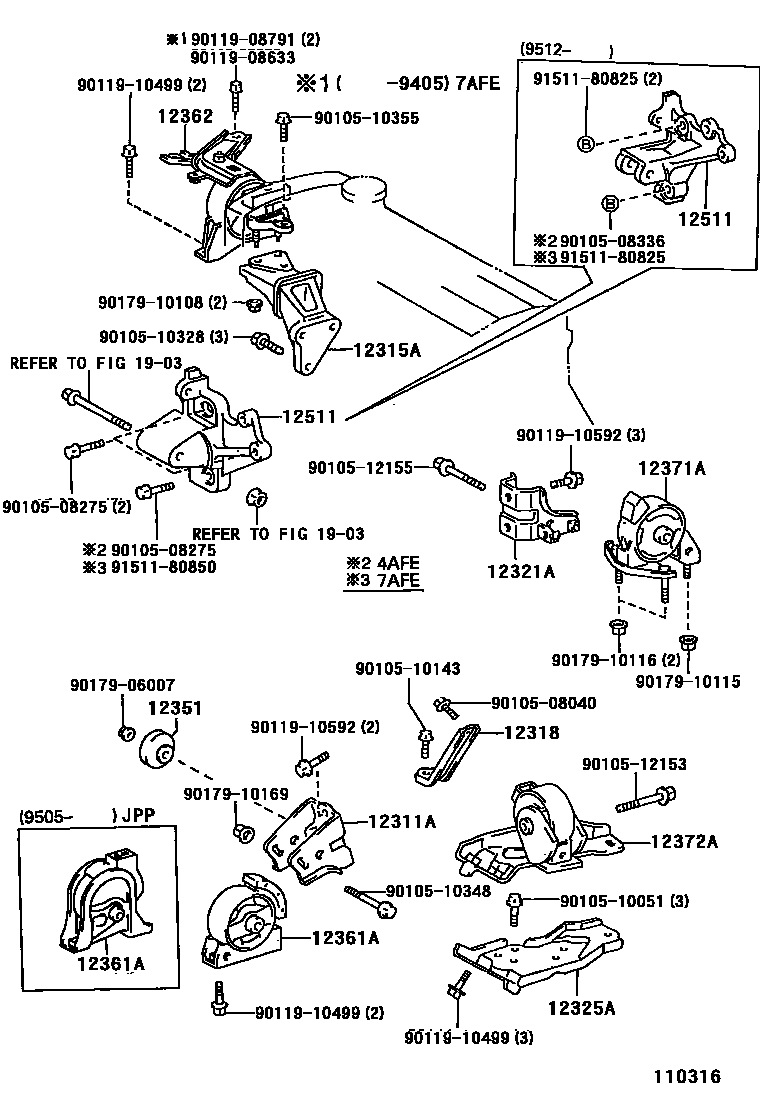

Toyota COROLLA Engine Mounting EPC diagram — 110316
Engine Mounting — 110316 (199206 – 999999)

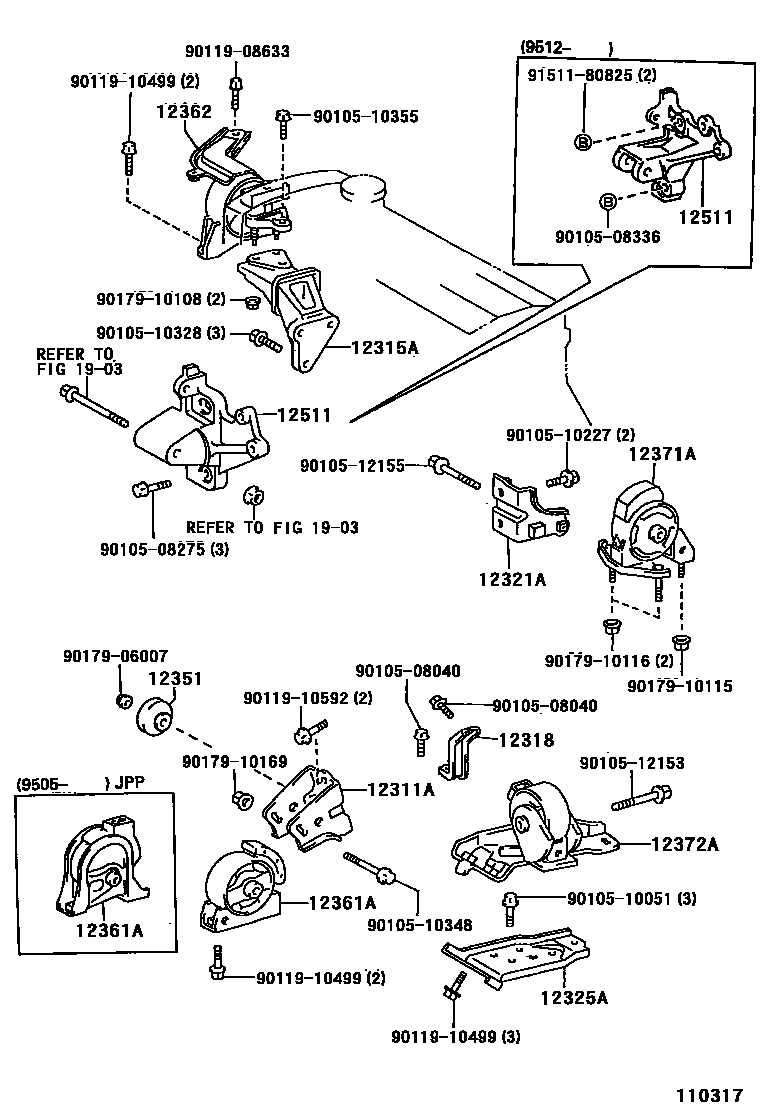

Toyota COROLLA Engine Mounting EPC diagram — 110317
Engine Mounting — 110317 (199206 – 999999)

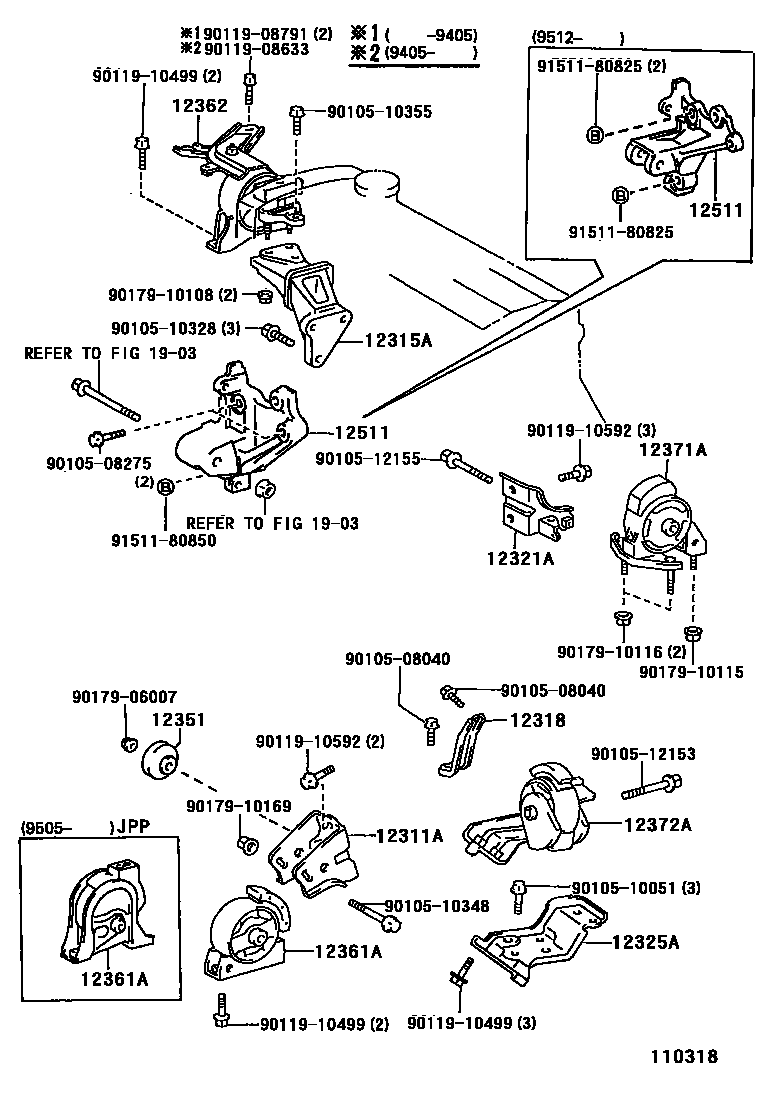

Toyota COROLLA Engine Mounting EPC diagram — 110318
Engine Mounting — 110318 (199206 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311AEngine front mounting bracket (for transverse engine)12311-15130
12315AEngine right side mounting bracket (for transversely mounted engine)12315-15080 · 12315-15081
12318Engine left mounting bracket12318-15020 · 12318-15030 · 12318-15040 · 12318-15050 · 12318-15060 · 12318-16110
12321ARear engine mounting bracket (for transverse engine)12321-15120 · 12321-15130 · 12321-15140
12325AEngine left side mounting bracket (for transversely mounted engine)12325-11130 · 12325-16120 · 12325-16170
12351engine mount shock absorber12351-15060
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-11160 · 12361-11170 · 12361-15170 · 12361-15180 · 12361-16190
12362Engine right side mounting vibration isolation pad (for transversely mounted engine)12305-15040 · 12305-16050 · 12305-16080
12371AEngine rear mount vibration isolation pad12371-15240 · 12371-15241 · 12371-16280 · 12371-64210
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-15160 · 12372-15171 · 12372-15180 · 12372-15181
12511No. 1 generator bracket12511-15050 · 12511-15060 · 12511-16100 · 12511-16110
