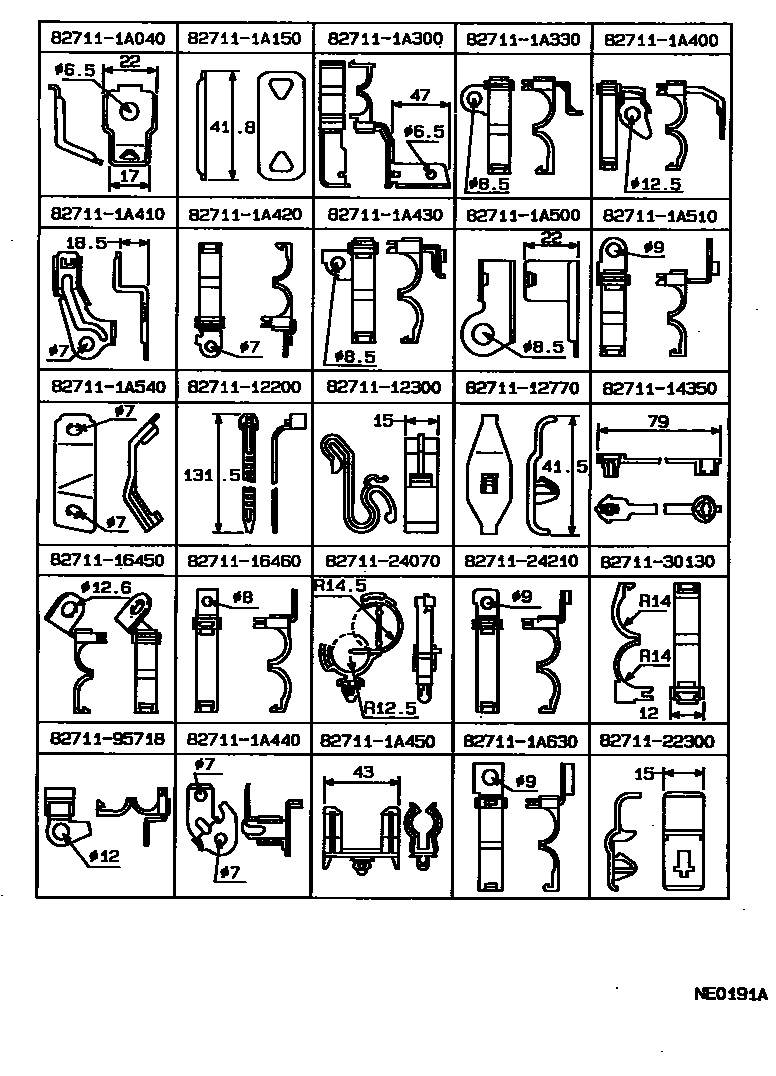

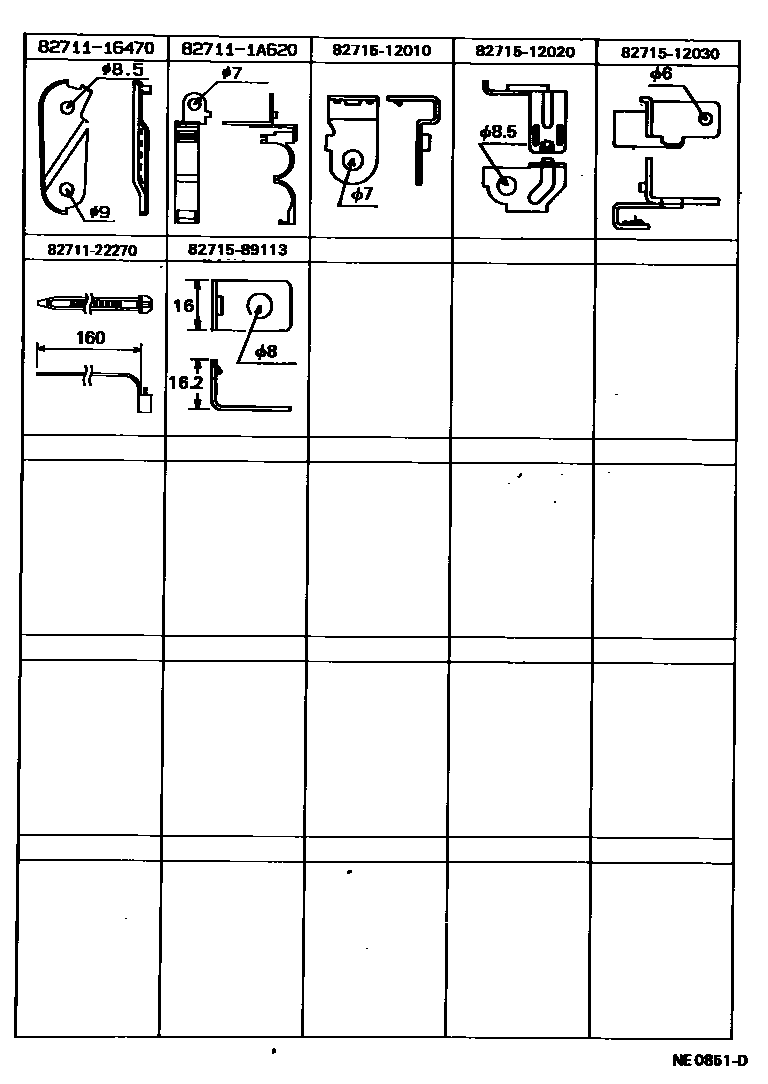

Toyota COROLLA 线束和卡夹 — Figure 8202

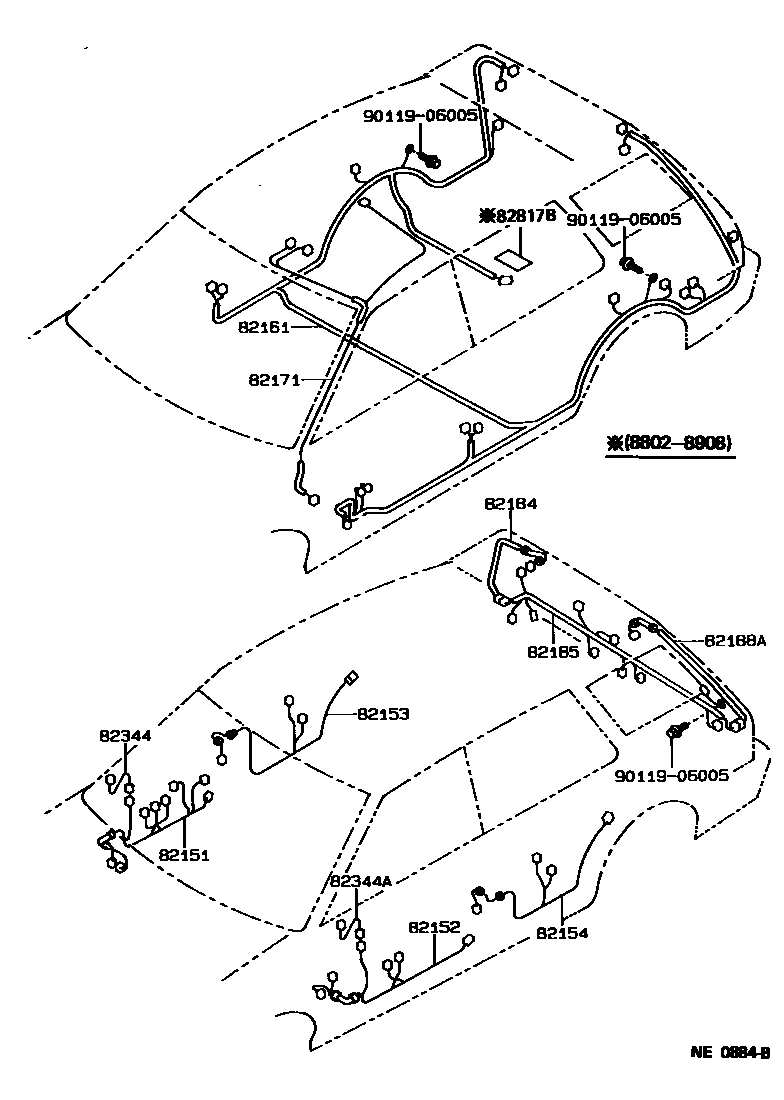

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 9 images and 40 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07236 · 90980-07299 |

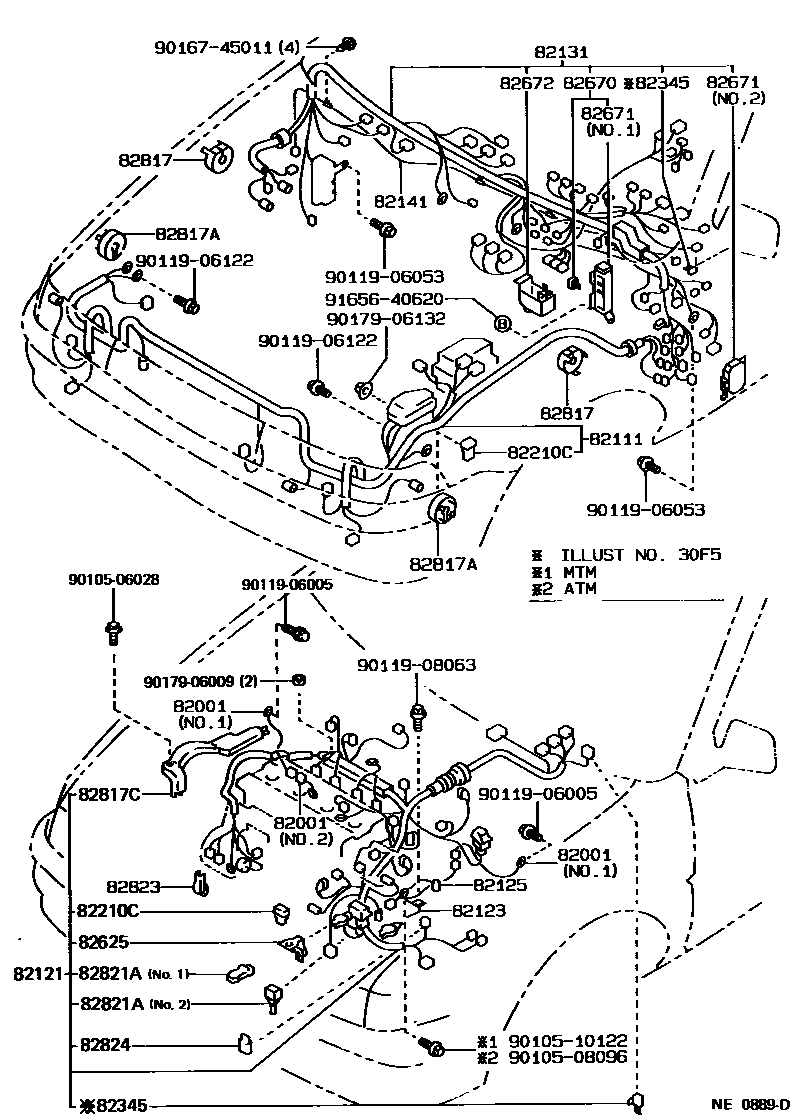

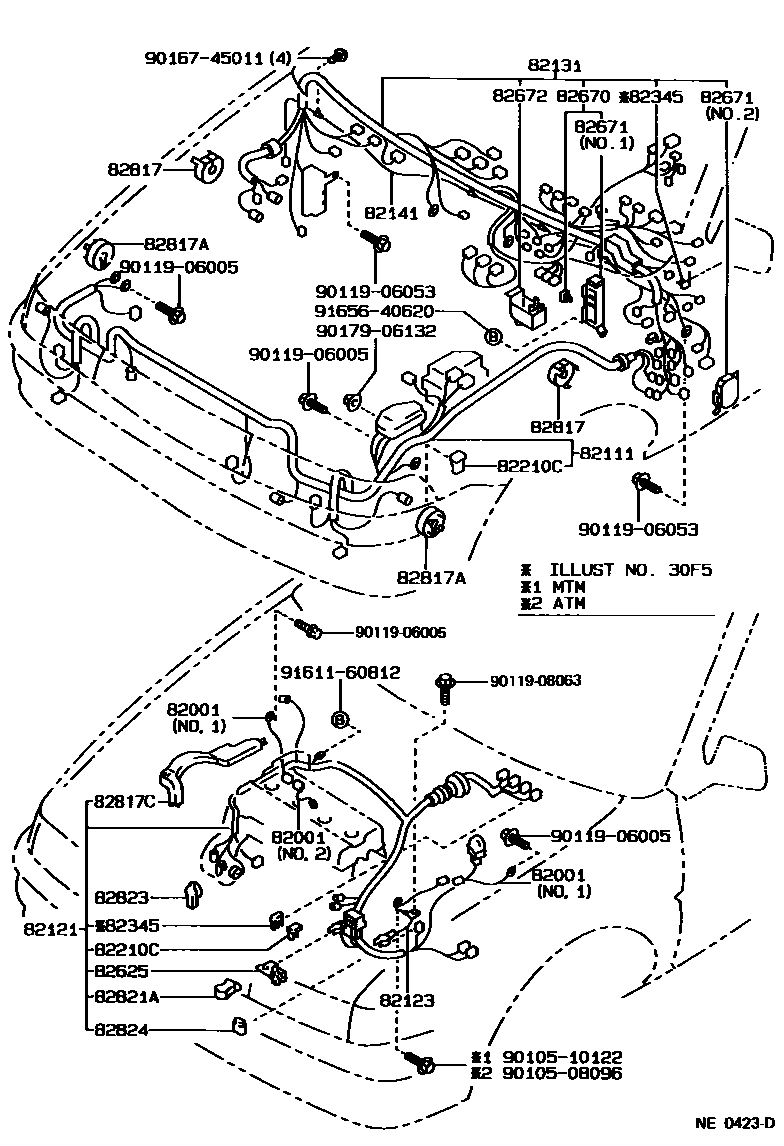

| 82111 | Engine room main wiring harness | 82111-1A230 · 82111-1A240 · 82111-1A520 · 82111-1A540 · 82111-1A620 · 82111-1A621 · 82111-1A630 · 82111-1A631 · 82111-1A640 · 82111-1A641 · 82111-1A660 · 82111-1A661 · 82111-1A662 · 82111-1A670 · 82111-1A671 · 82111-1A672 · 82111-1A680 · 82111-1A681 · 82111-1A682 · 82111-1A700 · 82111-1A701 |
| 82121 | Engine wiring harness | 82121-1A240 · 82121-1A241 · 82121-1A250 · 82121-1A251 · 82121-1A260 · 82121-1A261 · 82121-1A270 · 82121-1A271 · 82121-1A790 · 82121-1A791 · 82121-1A800 · 82121-1A801 · 82121-1E041 · 82121-1E042 · 82121-1E043 · 82121-1E051 · 82121-1E052 · 82121-1E053 · 82121-1E111 · 82121-1E112 · 82121-1E113 · 82121-1E121 · 82121-1E122 · 82121-1E123 · 82121-1E400 · 82121-1E410 |
| 82123 | Engine No. 3 wiring harness | 82123-12150 · 82123-12170 |
| 82125 | Transmission wiring harness | 82125-12340 |
| 82131 | Front panel wiring harness | 82131-13180 · 82131-13182 · 82131-13183 · 82131-13190 · 82131-13192 · 82131-13193 · 82131-13210 · 82131-13212 · 82131-13213 · 82131-13290 · 82131-13291 · 82131-13340 · 82131-13341 · 82131-13350 · 82131-13351 · 82131-13370 · 82131-13371 · 82131-13372 · 82131-13380 · 82131-13381 · 82131-13382 · 82131-1A730 · 82131-1A731 · 82131-1A732 · 82131-1A733 · 82131-1A740 · 82131-1A741 · 82131-1A742 · 82131-1A743 · 82131-1A750 · 82131-1A751 · 82131-1A752 · 82131-1A753 · 82131-1E360 · 82131-1E361 · 82131-1E362 · 82131-1E363 · 82131-1E400 · 82131-1E401 · 82131-1E402 · 82131-1E410 · 82131-1E411 · 82131-1E412 · 82131-1E720 · 82131-1E721 · 82131-1E722 · 82131-1E740 · 82131-1E741 · 82131-1E742 · 82131-1H490 · 82131-1H491 · 82131-1H500 · 82131-1H501 · 82131-1H510 · 82131-1H511 · 82131-1H520 · 82131-1H530 · 82131-1H560 · 82131-1H570 · 82131-1H600 · 82131-1H601 · 82131-1H602 · 82131-1H620 · 82131-1H621 · 82131-1H622 · 82131-1H630 · 82131-1H640 · 82131-1H650 · 82131-1H660 · 82131-1H670 · 82131-1H671 |
| 82141 | Dashboard wiring harness | 82141-12020 · 82141-12100 |
| 82151 | Right front door wiring harness | 82151-12260 · 82151-12320 · 82151-12520 · 82151-12550 · 82151-12620 · 82151-12630 |
| 82152 | Left front door wiring harness | 82152-12230 · 82152-12400 · 82152-12430 · 82152-12440 · 82152-12540 · 82152-12550 |
| 82153 | Rear door wiring harness No. 1 | 82153-12090 · 82153-12100 · 82153-12160 · 82153-12170 |
| 82154 | Rear door wiring harness No. 2 | 82154-12080 · 82154-12090 · 82154-12160 · 82154-12170 |
| 82161 | floor wiring harness | 82161-13210 · 82161-13250 · 82161-13420 · 82161-13450 · 82161-1A080 · 82161-1A090 · 82161-1A470 · 82161-1A610 · 82161-1A760 · 82161-1A770 · 82161-1E230 · 82161-1E450 · 82161-1E460 · 82161-1E470 · 82161-1E640 · 82161-1H230 · 82161-1H240 · 82161-1H250 |

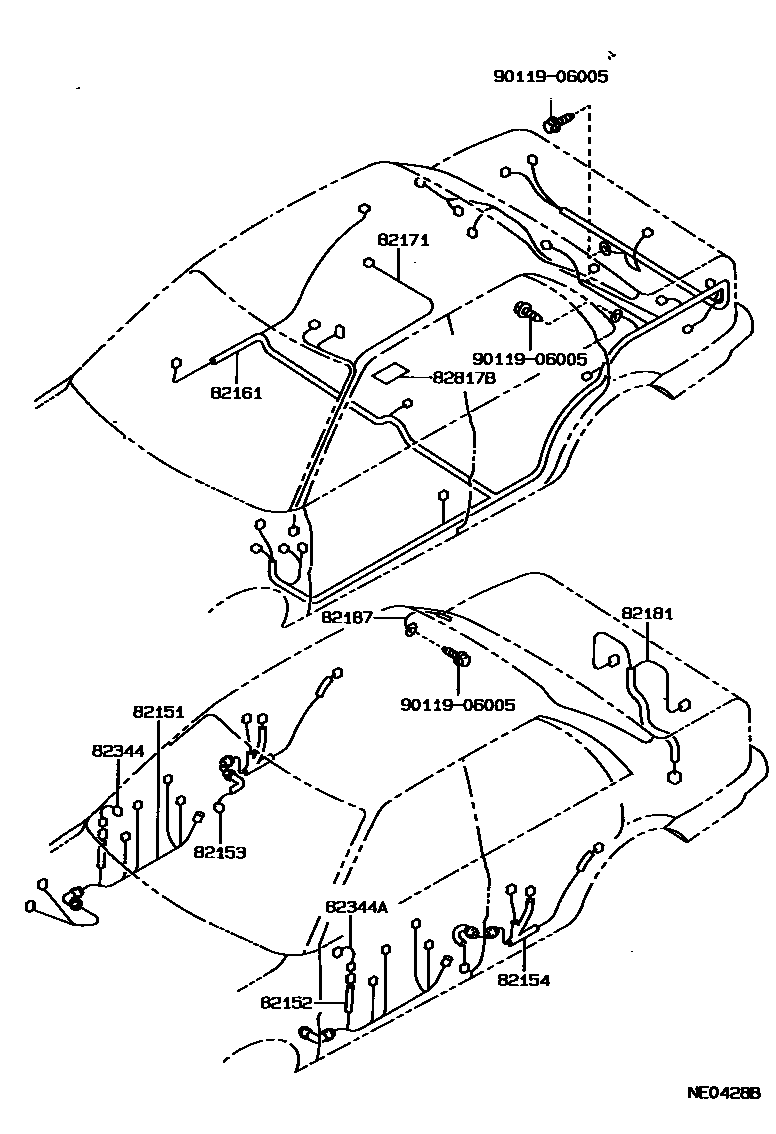

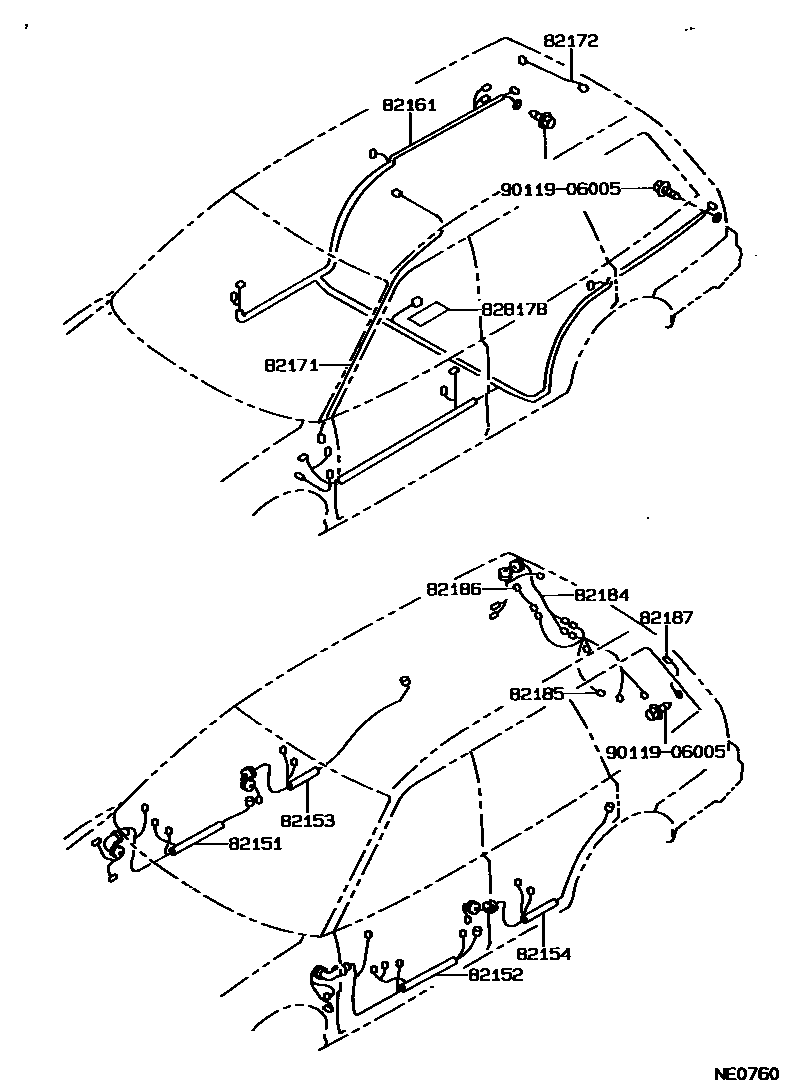

| 82171 | Roof No. 1 wiring harness | 82171-12160 · 82171-12170 · 82171-12290 · 82171-12300 · 82171-12340 · 82171-12350 · 82171-12420 · 82171-12430 · 82171-13020 · 82171-13021 |
| 82172 | Roof No. 2 wiring harness | 82172-13010 |
| 82181 | Luggage No. 1 wiring harness | 82181-12110 · 82181-12111 · 82181-12140 |
| 82184 | Rear door No. 1 wiring harness | 82184-12280 · 82184-13060 · 82184-13070 · 82184-13100 |
| 82185 | Rear door wiring harness No. 2 | 82185-12350 · 82185-12360 · 82185-12400 · 82185-12410 · 82185-13060 · 82185-13070 · 82185-13100 · 82185-13110 |
| 82186 | Rear window wiring harness No. 1 | 82186-13010 |
| 82187 | Rear window wiring harness No. 2 | 82187-12130 · 82187-13010 |
| 82188A | Rear door No. 3 wiring harness | 82188-12010 · 82188-12020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 · 90982-08223 · 90982-08246 |
| 82344 | Right rearview mirror wiring harness | 82344-12010 |
| 82344A | Left rearview mirror wiring harness | 82344-12010 |

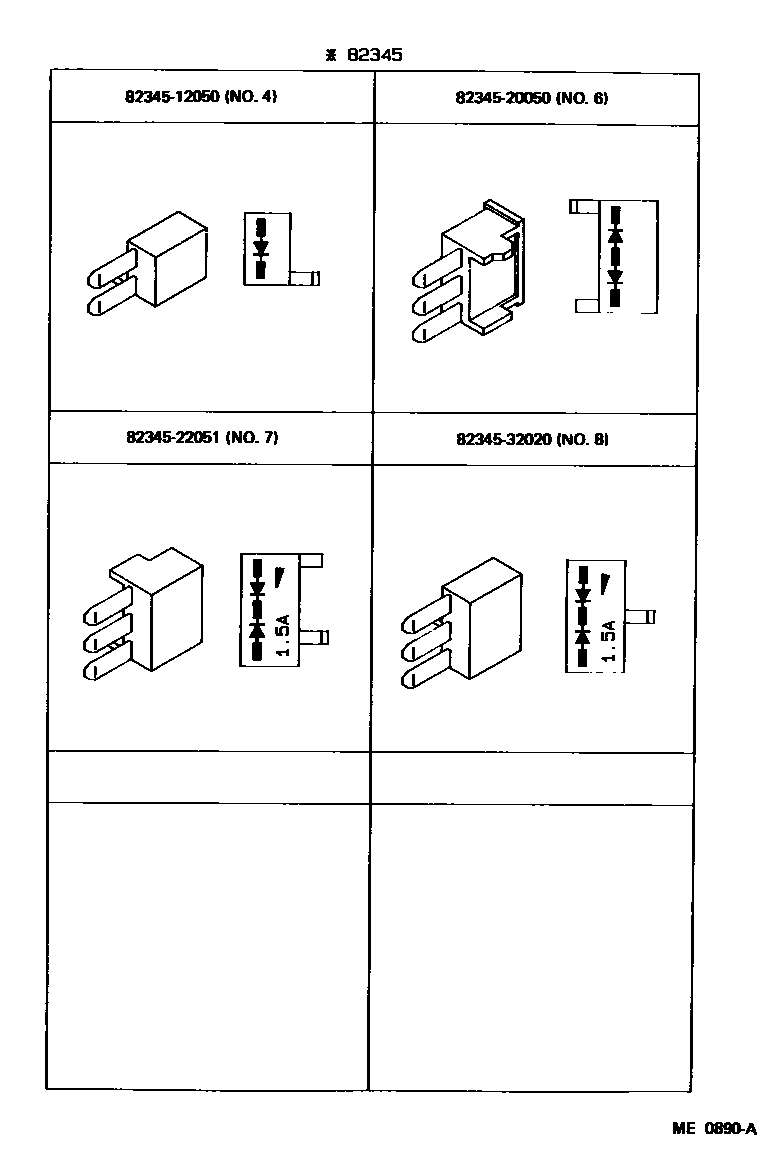

| 82345 | diode | 82345-12050 · 82345-20050 · 82345-22051 · 82345-32020 |
| 82625 | Fuse terminal | 82625-12020 · 82625-12060 |
| 82670 | No. 1 junction box assembly | 82670-12090 |
| 82671 | junction box | 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12110 · 82672-12111 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-12140 · 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82821A | Connector cover | 82821-12180 · 82821-12230 · 82821-12260 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-32030 |

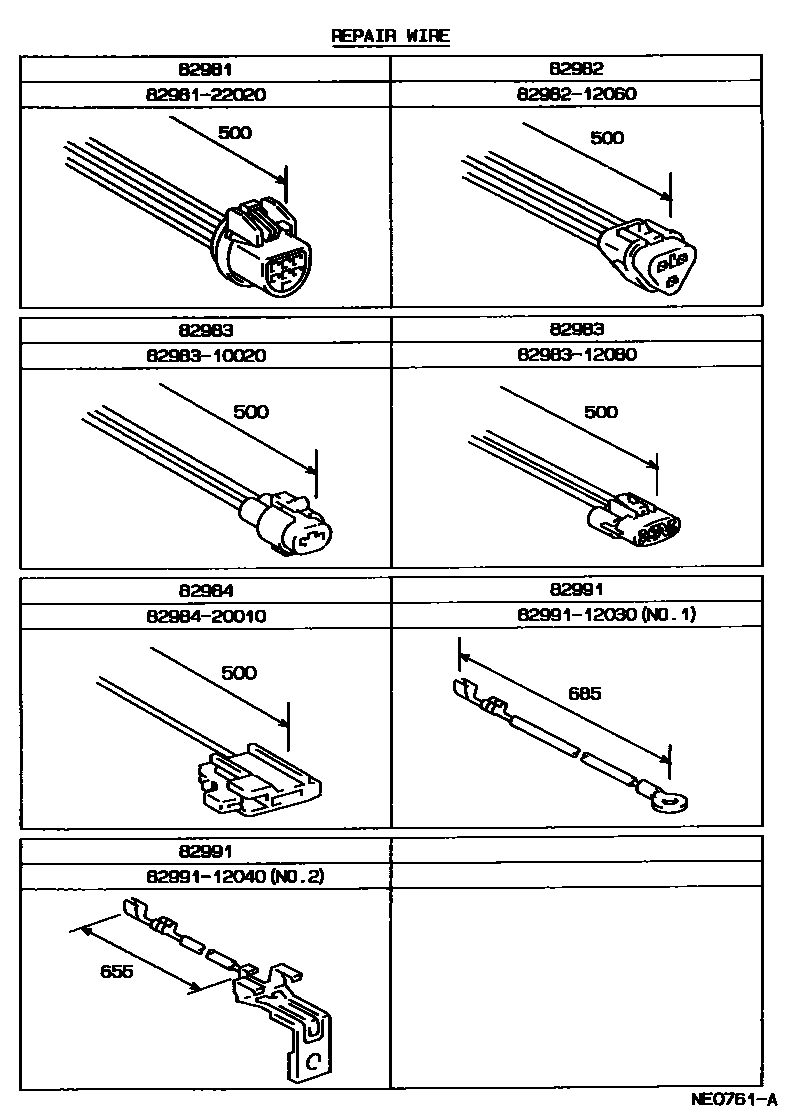

| 82981 | Headlight repair line | 82981-22020 |
| 82982 | Width light repair line | 82982-12060 |
| 82983 | Front turn signal lamp repair line | 82983-10020 · 82983-12080 |
| 82984 | Speaker repair line | 82984-20010 |
| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
