Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 3 images and 18 PNC and OE references.

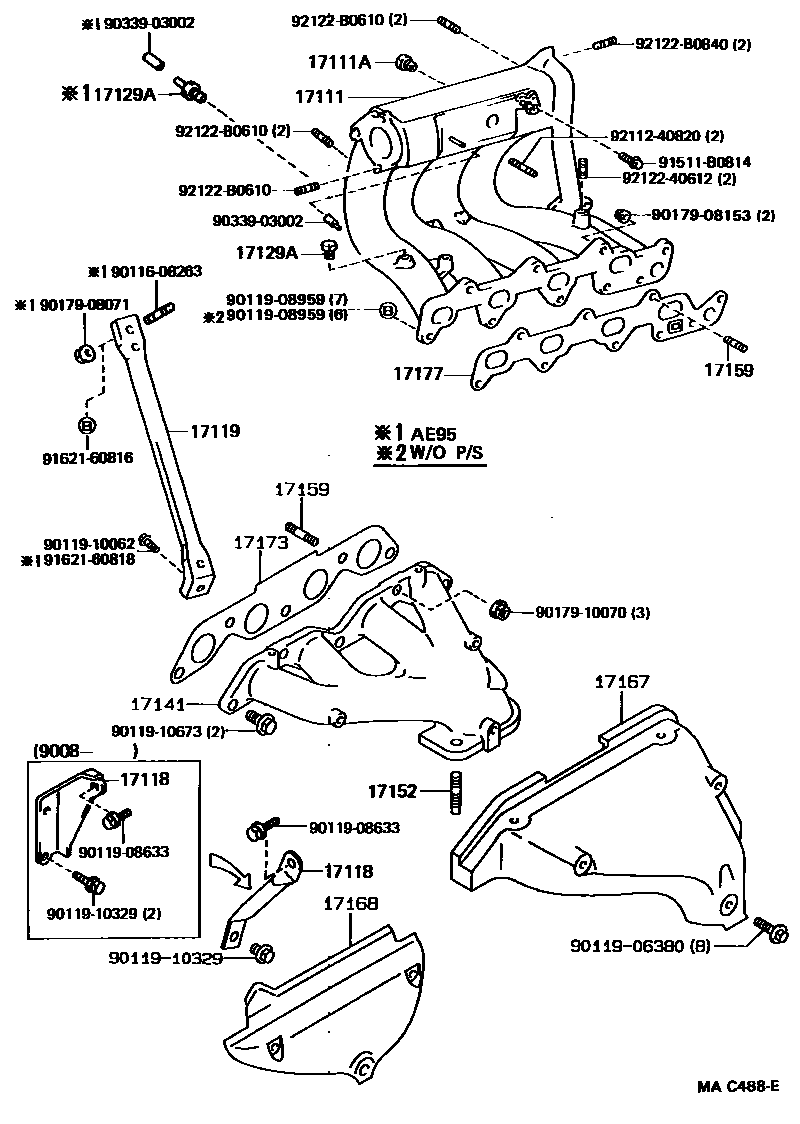

Toyota COROLLA Manifold EPC diagram — MAC488E
Manifold — MAC488E (198908 – 999999)

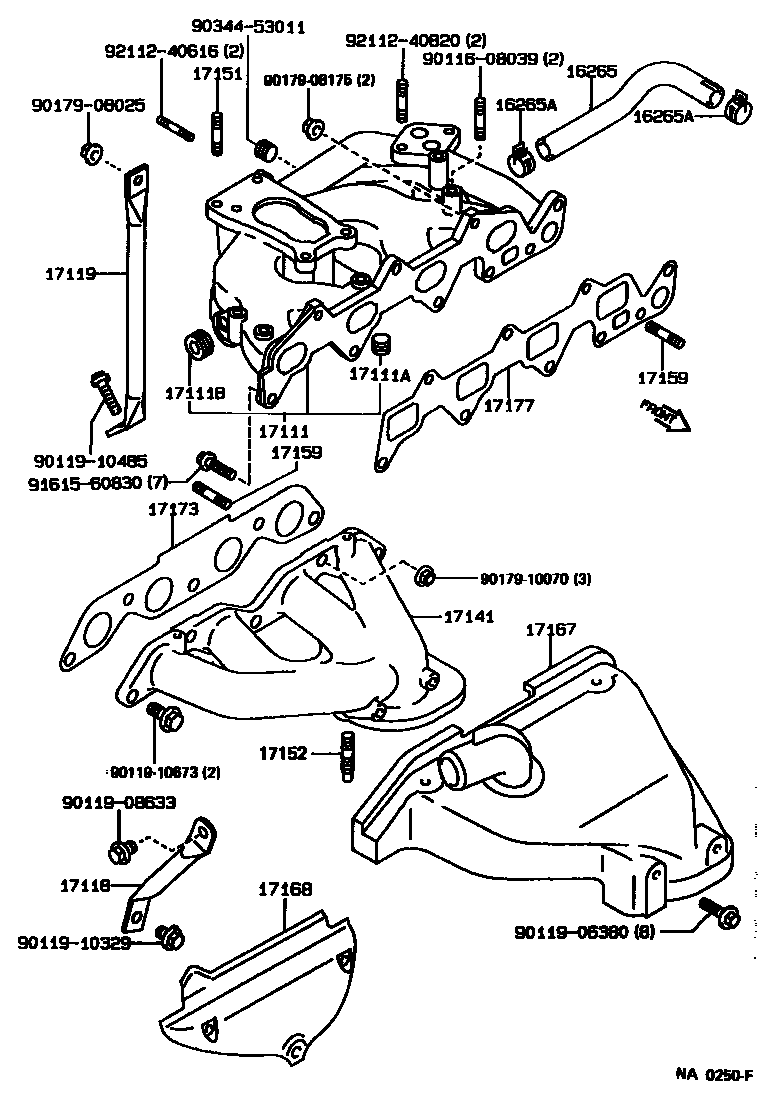

Toyota COROLLA Manifold EPC diagram — NA0250F
Manifold — NA0250F (198708 – 198908)

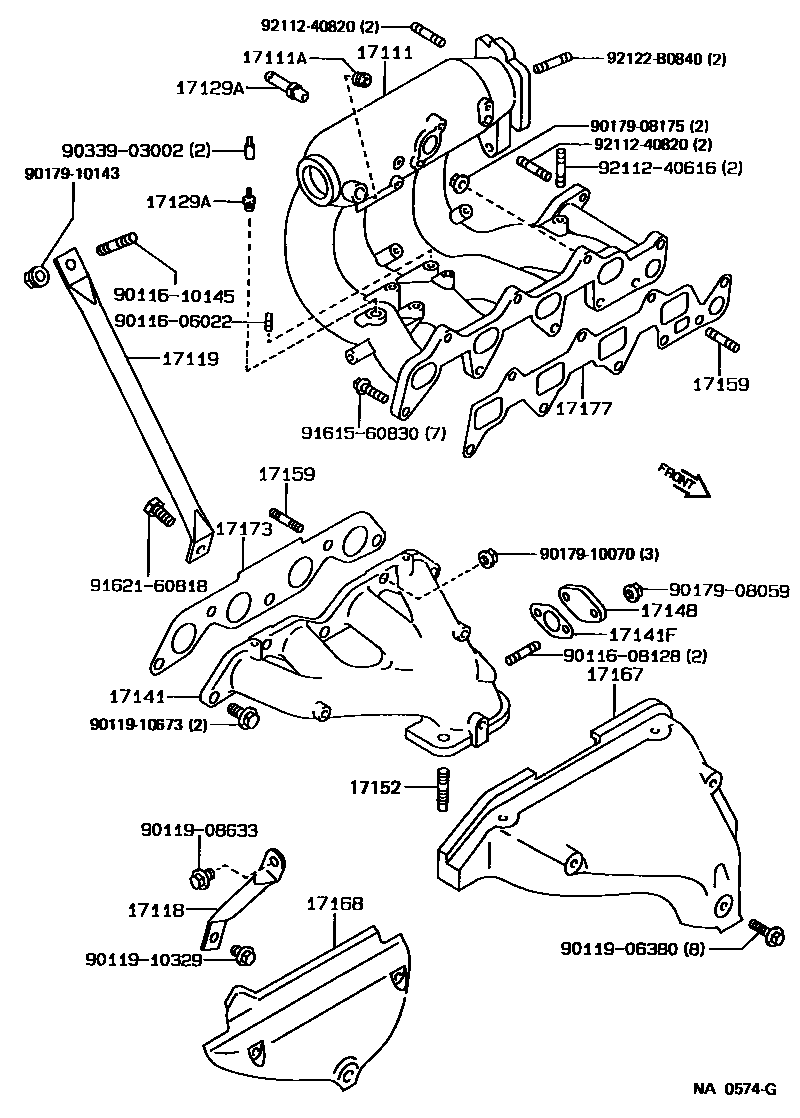

Toyota COROLLA Manifold EPC diagram — NA0574G
Manifold — NA0574G (198802 – 198908)

PNC and OE references

PNCPart nameOE numbers
16265Intake manifold water hose16265-15020
16265AHose clamp or clip (for intake manifold water hose)90467-21001 · 90467-21006
17111Intake Manifold17101-16070 · 17101-16140 · 17101-16160 · 17101-16170
17111ANo. 1 screw plug90344-53011 · 90345-51006
17111BNo. 2 screw plug90344-54003
17118Manifold stays17118-16070 · 17118-16071
17119No. 2 manifold stay17139-15020 · 17139-16030 · 17139-16050 · 17139-16060
17129AConnector No. 190345-51006 · 90404-51010
17141exhaust manifold17141-16220 · 17141-16250
17141FGasket (for exhaust manifold plate)89466-20020
17148Exhaust manifold plate (for EGR intake)17148-41010
17151Studs (for manifold to carburetor)92112-40832 · 92112-60832
17152Studs (for manifold to exhaust)90116-10058 · 90116-10146
17159Studs (for manifold to cylinder head)92112-60825 · 92112-61028 · 92112-61032
17167Exhaust manifold No. 1 heat shield17107-16080 · 17167-16100
17168Exhaust manifold No.2 insulation pad17168-16070
17173Gasket (exhaust manifold to cylinder head)17173-15010 · 17173-15011 · 17173-15040
17177No. 1 gasket (intake manifold to cylinder head)17171-15020 · 17171-15021 · 17171-16030 · 17171-16031
