Toyota COROLLA 仪表 — Figure 8301

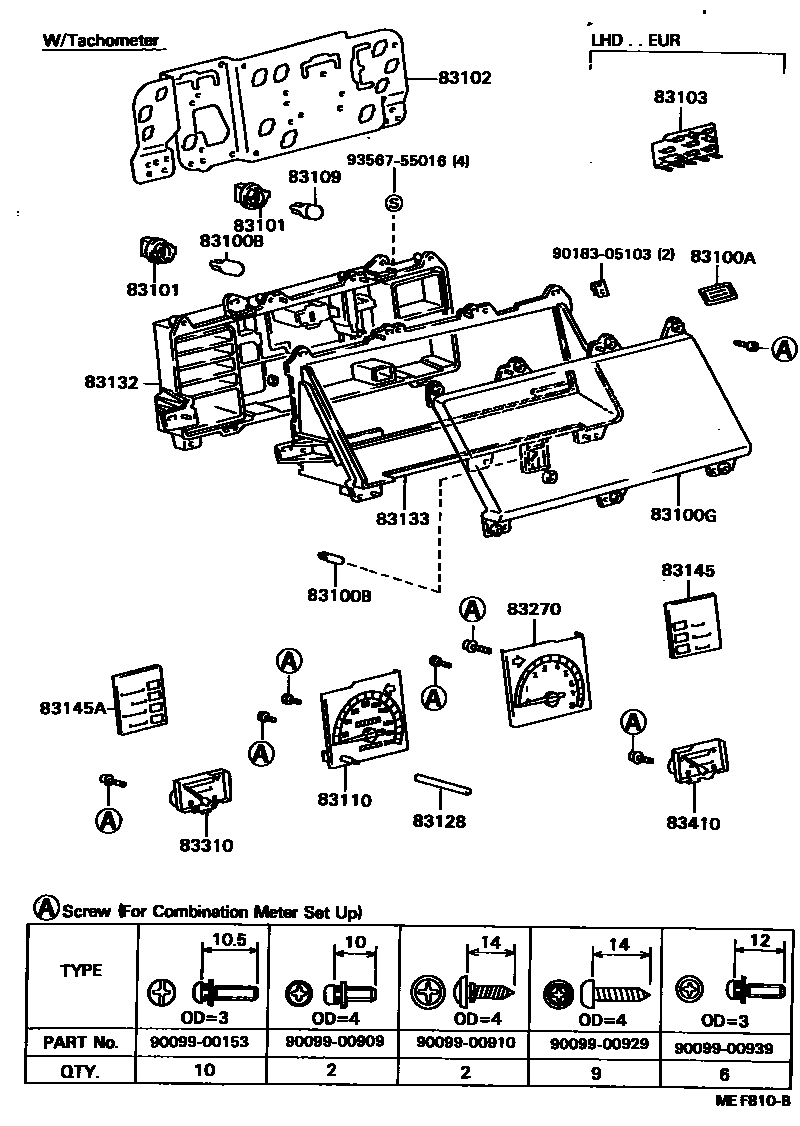

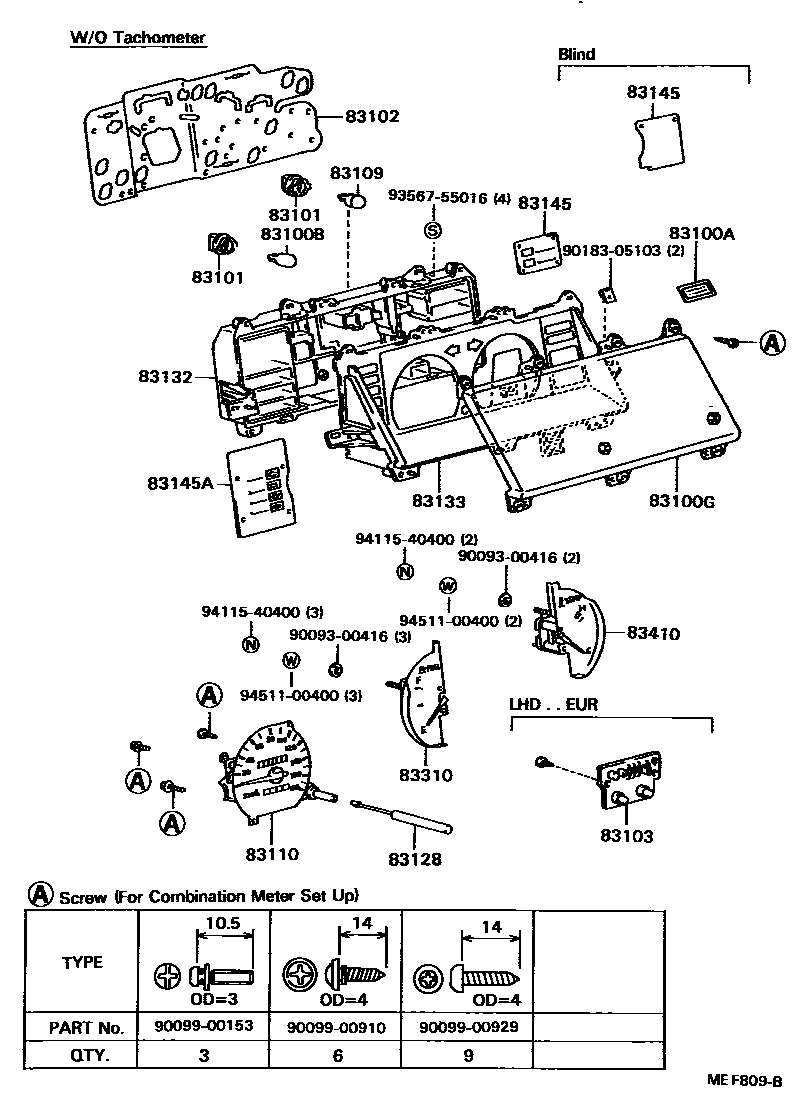

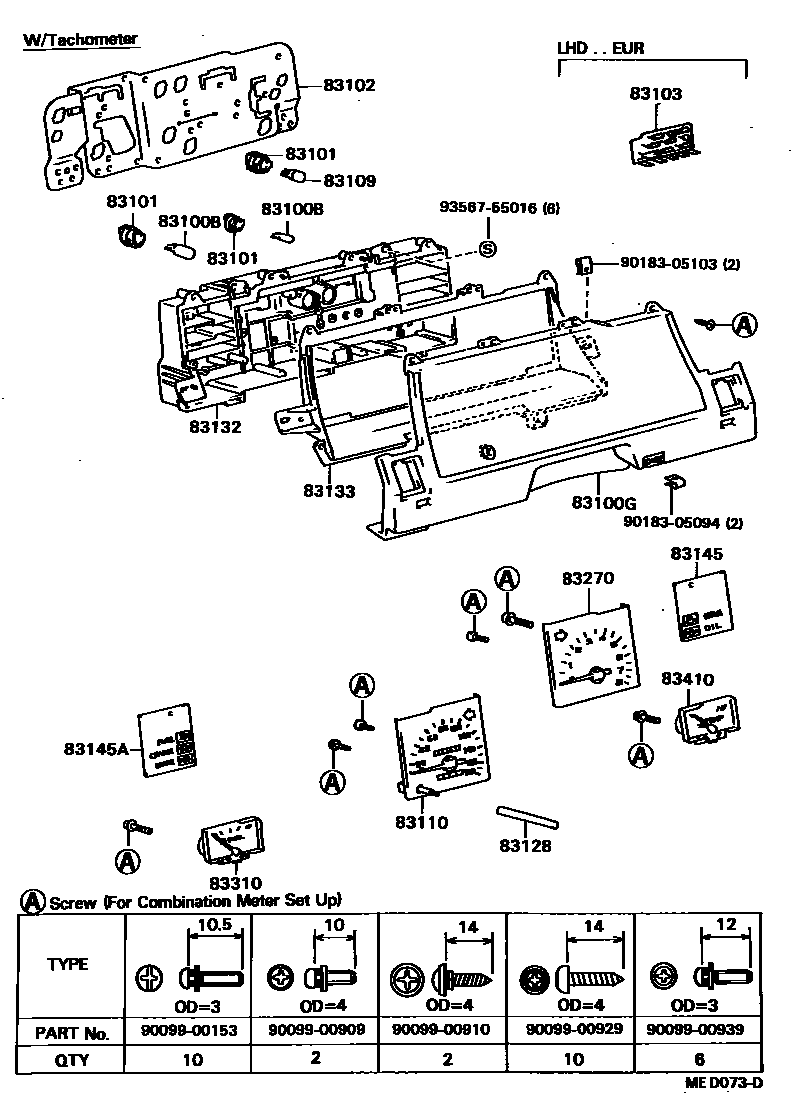

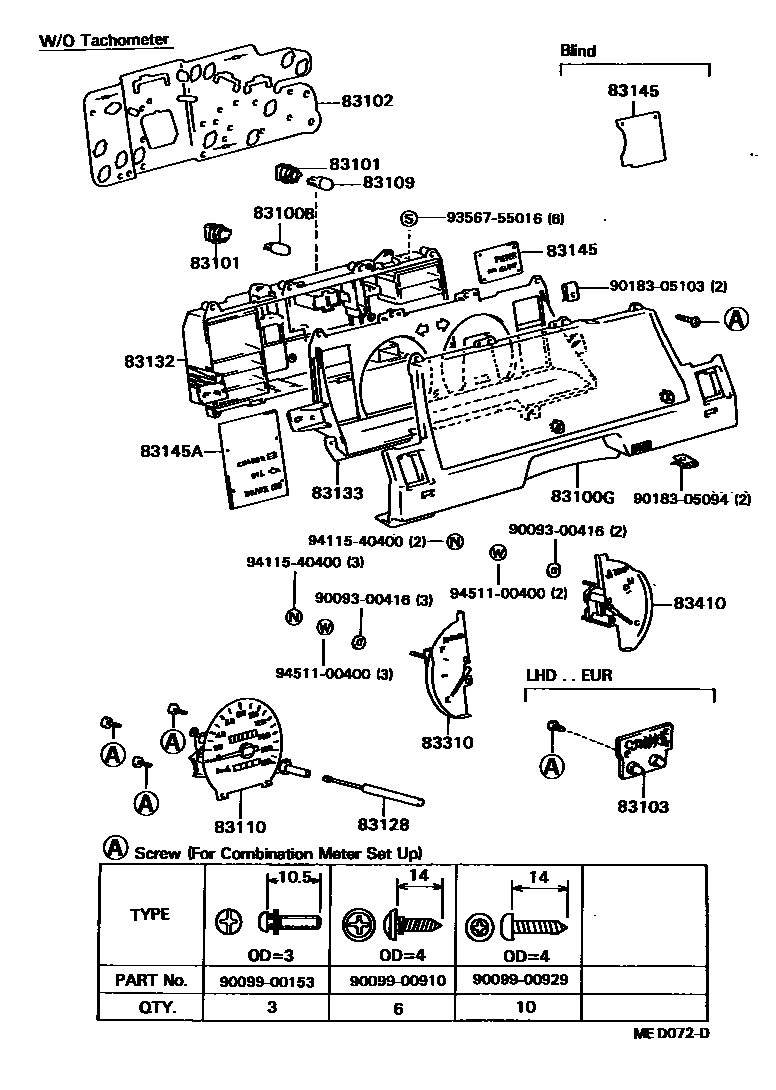

Toyota COROLLA EPC diagram 8301, 仪表, with 7 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100A | warning nameplate | 74559-20030 |
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83138-12430 · 83138-12450 · 83138-12470 · 83138-12490 · 83138-12510 · 83138-12530 · 83138-12730 · 83138-12770 · 83138-12790 · 83138-12810 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-1A570 · 83247-1A590 · 83247-1A610 · 83247-1A710 · 83247-1A730 · 83247-1A750 · 83247-1A770 · 83247-1A790 · 83247-1A810 · 83247-1A830 · 83247-1A850 · 83247-1E070 · 83247-1E090 · 83247-1E110 · 83247-1E130 · 83247-1E630 · 83247-1E650 · 83247-1E670 · 83247-1E870 |
| 83103 | Combined instrument No. 2 circuit board sub-assembly | 83247-1A430 · 83247-32190 |
| 83109 | Combined instrument bulb No. 2 | 83109-24030 |
| 83110 | Speedometer assembly | 83110-1A450 · 83110-1A451 · 83110-1A460 · 83110-1A461 · 83110-1A470 · 83110-1A471 · 83110-1A480 · 83110-1A481 · 83110-1A530 · 83110-1A531 · 83110-1A540 · 83110-1A541 · 83110-1A550 · 83110-1A551 · 83110-1A560 · 83110-1A561 · 83110-1A570 · 83110-1A571 · 83110-1A580 · 83110-1A581 · 83110-1A620 · 83110-1A621 · 83110-1A630 · 83110-1A640 · 83110-1A641 · 83110-1A650 · 83110-1A651 · 83110-1A690 · 83110-1A691 · 83110-1A700 · 83110-1A701 · 83110-1A710 · 83110-1A711 · 83110-1A720 · 83110-1A721 |
| 83128 | trip odometer handle | 83128-12690 · 83128-12710 |
| 83132 | Instrument cluster housing | 83132-12510 · 83132-12530 · 83132-12550 · 83132-12570 · 83132-12590 |
| 83133 | Combined instrument panel No. 1 | 83133-12590 · 83133-12610 · 83133-12630 · 83133-12650 · 83133-12670 · 83133-1A030 · 83133-1A050 · 83133-1A070 · 83133-1A090 · 83133-1A110 · 83133-1A130 · 83133-1A150 |
| 83145 | Instrument No. 1 lampshade | 83145-12690 · 83145-12770 · 83145-12790 · 83145-12810 · 83145-12830 · 83145-1A050 · 83145-1A130 · 83145-1A270 · 83145-1A310 · 83145-1A330 · 83145-1A350 · 83145-1A410 · 83145-1A430 · 83145-1A610 · 83145-1A650 · 83145-1A670 · 83145-1A690 · 83145-1A710 · 83145-1A730 · 83145-1A890 · 83145-1E010 · 83145-1E170 · 83145-1E190 |
| 83145A | Instrument No. 2 lampshade | 83145-12610 · 83145-12630 · 83145-12870 · 83145-12890 · 83145-1A010 · 83145-1A190 · 83145-1A210 · 83145-1A230 · 83145-1A250 · 83145-1A290 · 83145-1A530 · 83145-1A550 · 83145-1A770 · 83145-1A790 · 83145-1A810 · 83145-1E070 · 83145-1E090 · 83145-1E110 · 83145-1E130 · 83145-1E250 |
| 83270 | Engine tachometer assembly | 83242-12650 · 83242-12690 · 83242-12710 · 83242-1A150 · 83242-1A170 · 83242-1A190 · 83242-1A230 · 83242-1A250 · 83242-1A270 · 83242-1A290 · 83242-1A350 · 83242-1A370 · 83242-1A390 · 83242-1A430 · 83242-1A450 · 83242-1A470 · 83242-1A490 · 83242-1A510 |
| 83310 | Fuel gauge assembly | 83243-12530 · 83243-12570 · 83243-12610 · 83243-12630 · 83243-12850 · 83243-12870 · 83243-1A030 · 83243-1A050 |

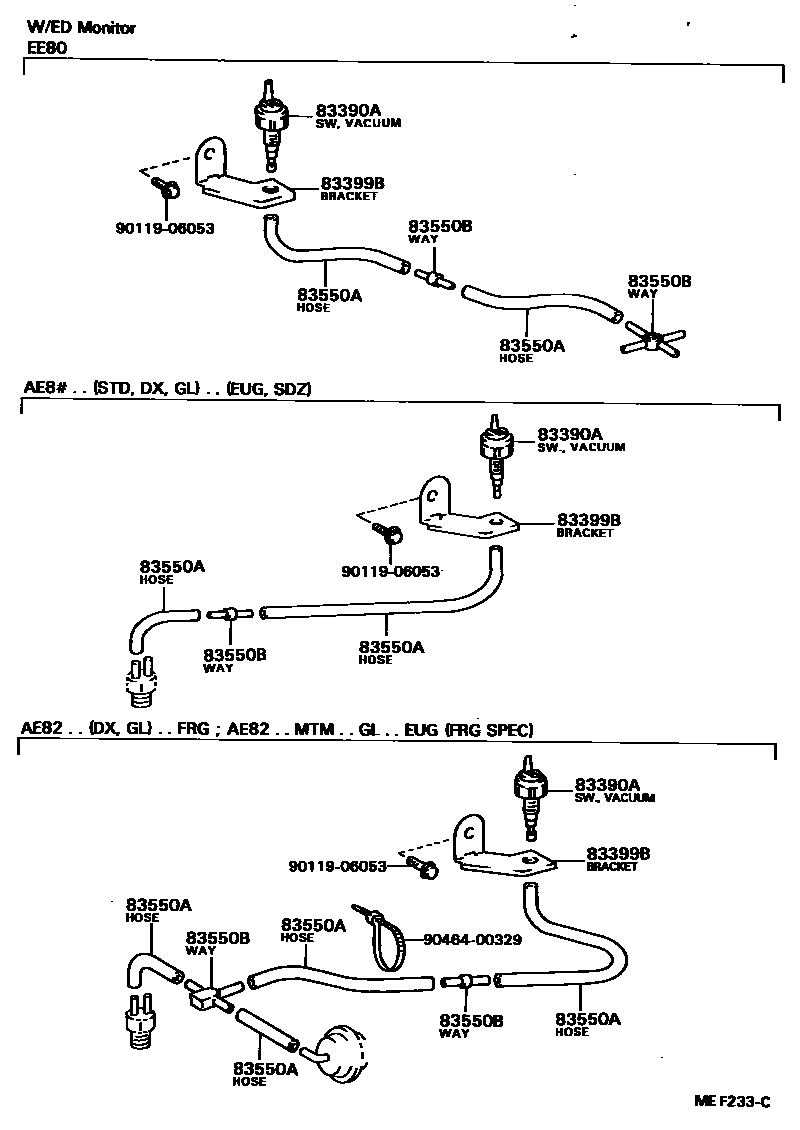

| 83390A | Vacuum switch assembly (for flue gas analyzer) | 83391-16020 |
| 83399B | Vacuum switch bracket | 83399-22011 |
| 83410 | Water temperature meter assembly | 83244-12750 · 83244-12770 · 83244-12830 · 83244-12850 · 83244-12870 · 83244-1A010 · 83244-1A030 · 83244-1A050 · 83244-1A310 · 83244-1A350 · 83244-1A370 · 83244-1A430 · 83244-1A450 · 83244-1A470 |
| 83550B | ED monitor connector or tube | 90412-05001 · 90413-04005 · 90414-04005 |

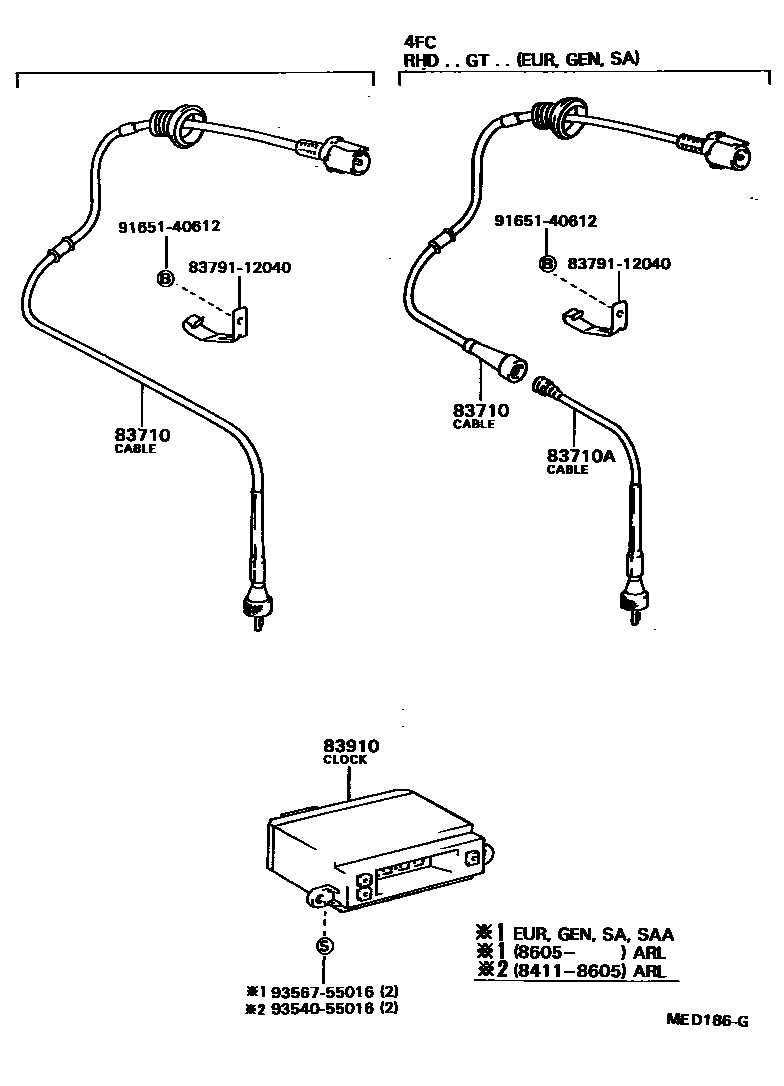

| 83710 | No. 1 speedometer transmission cable assembly | 83710-12250 · 83710-12260 · 83710-12320 · 83710-12330 · 83710-12340 · 83710-12390 |
| 83710A | No. 2 speedometer transmission cable assembly | 83710-12350 · 83710-12530 |
| 83910 | clock assembly | 83910-12330 · 83910-12370 |
