Toyota COROLLA 线束和卡夹 — Figure 8202

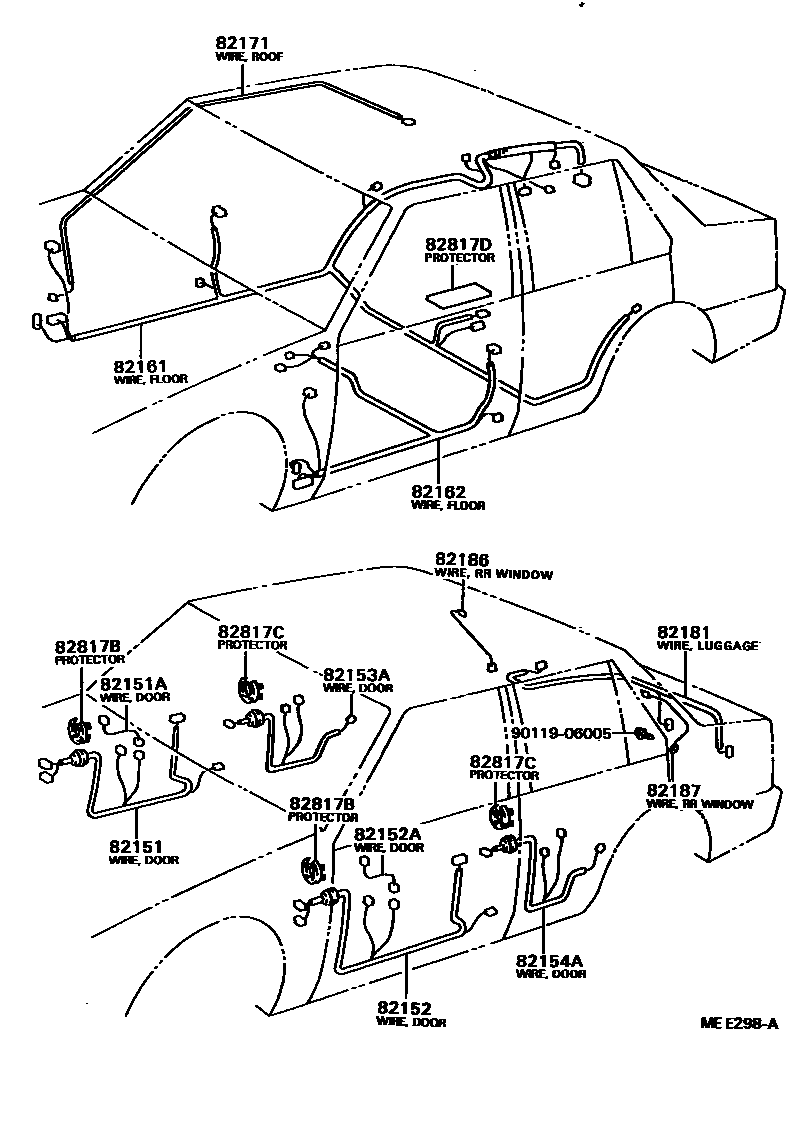

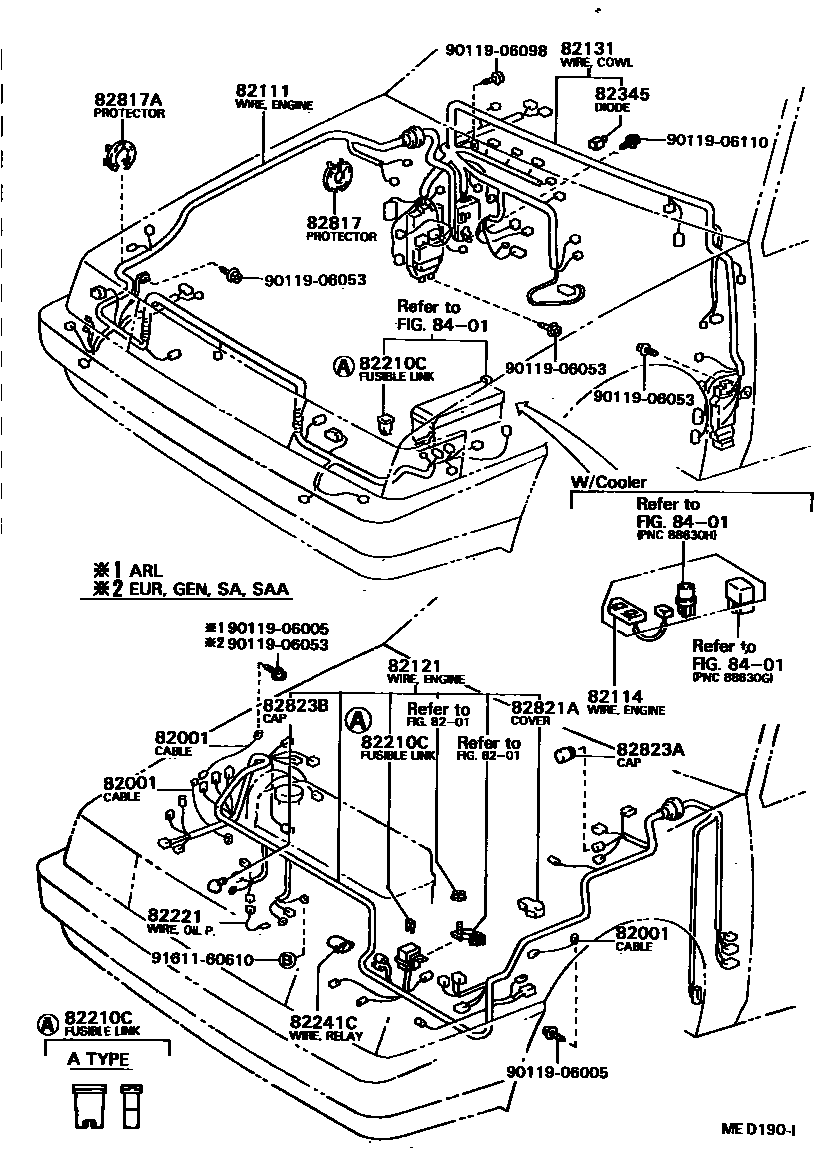

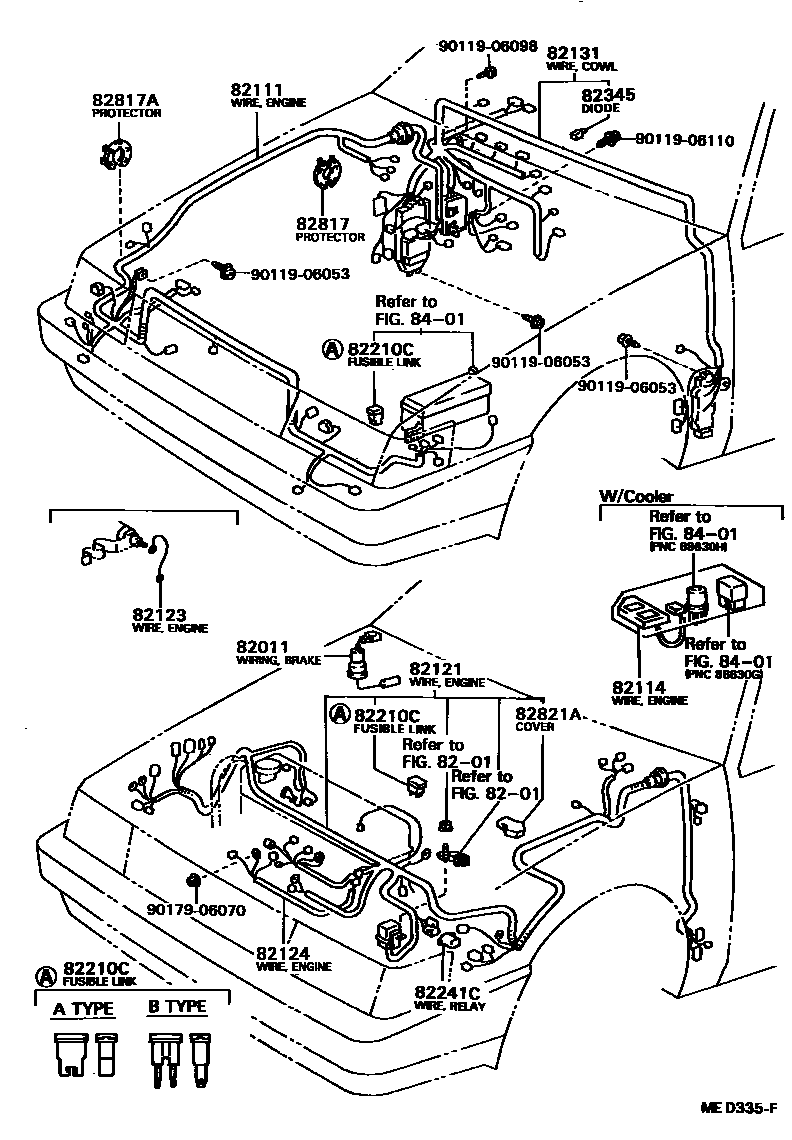

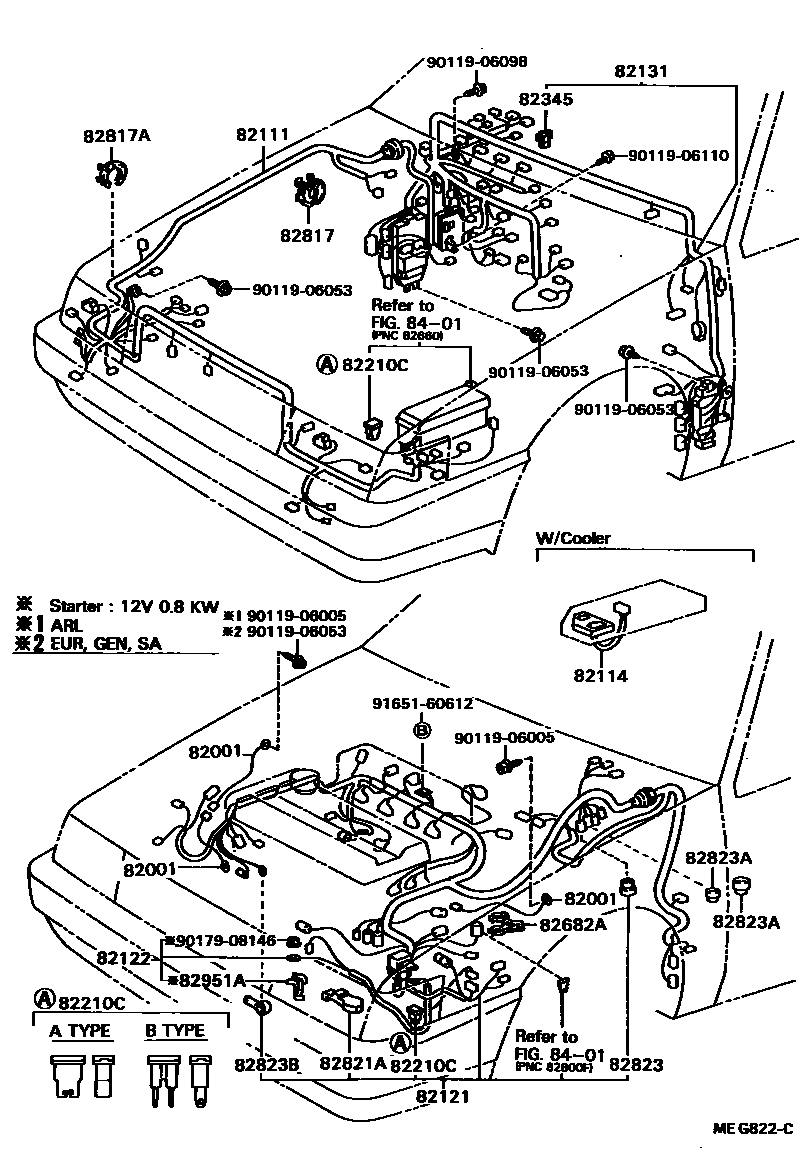

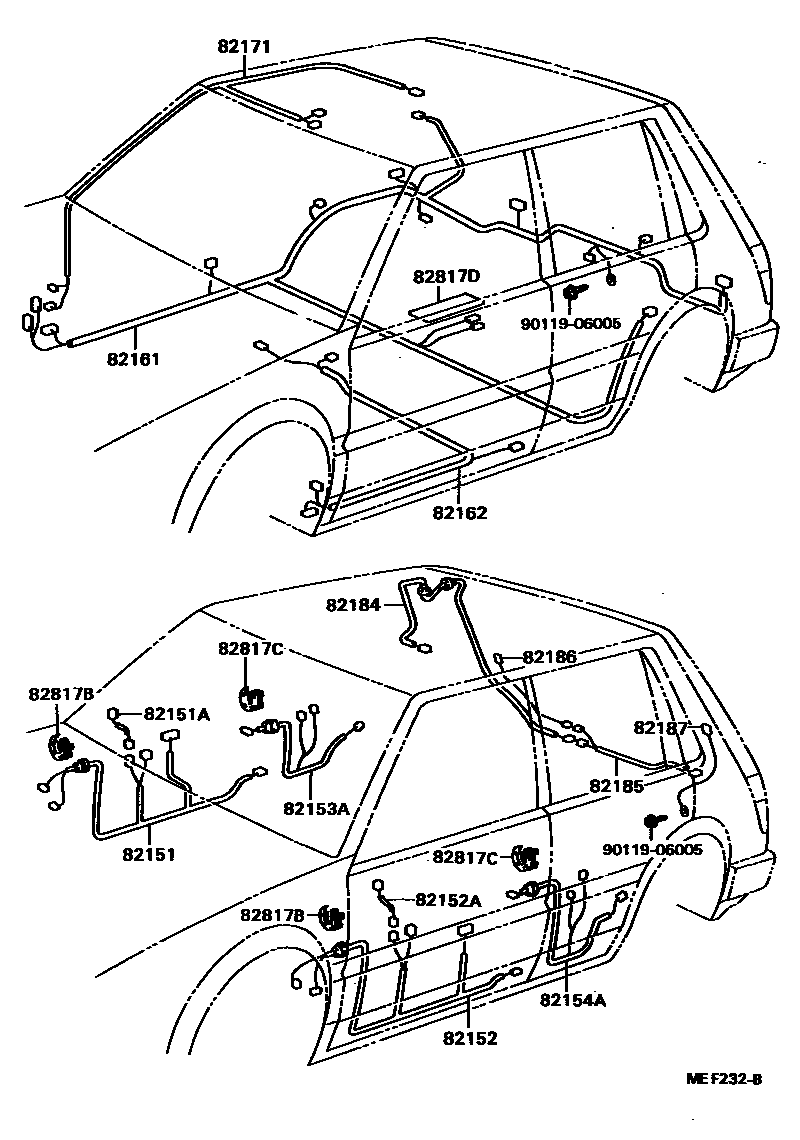

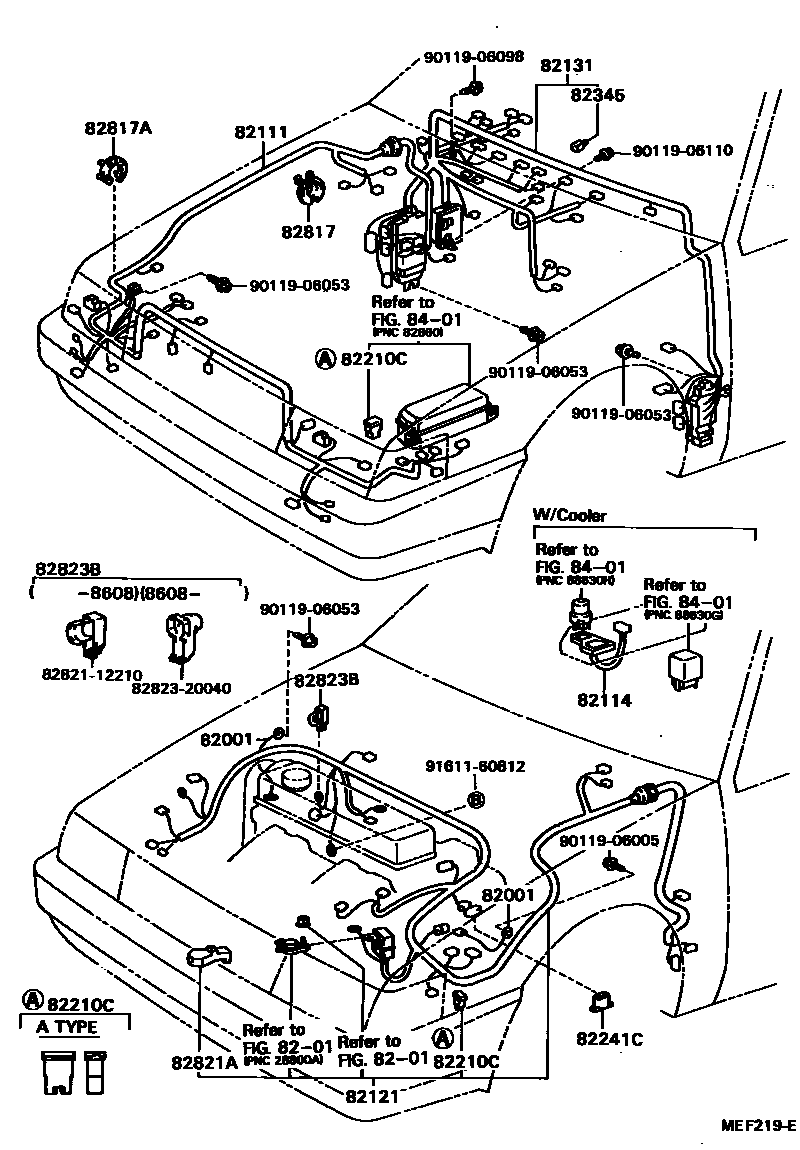

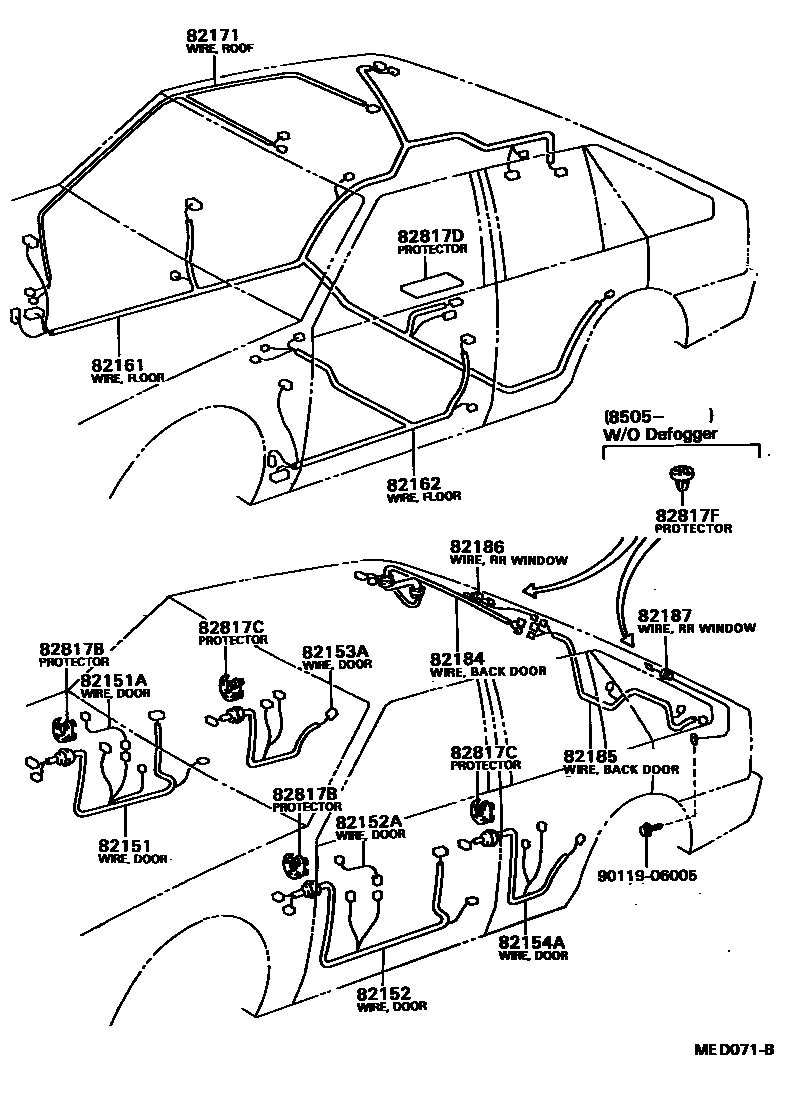

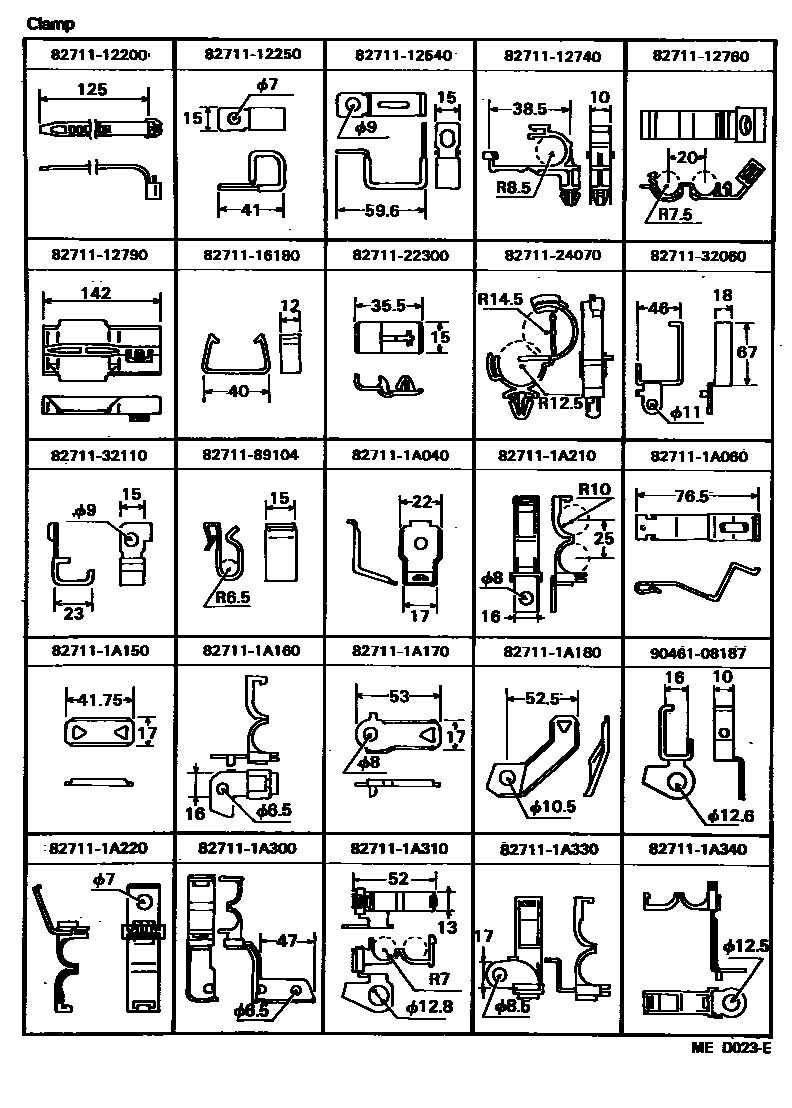

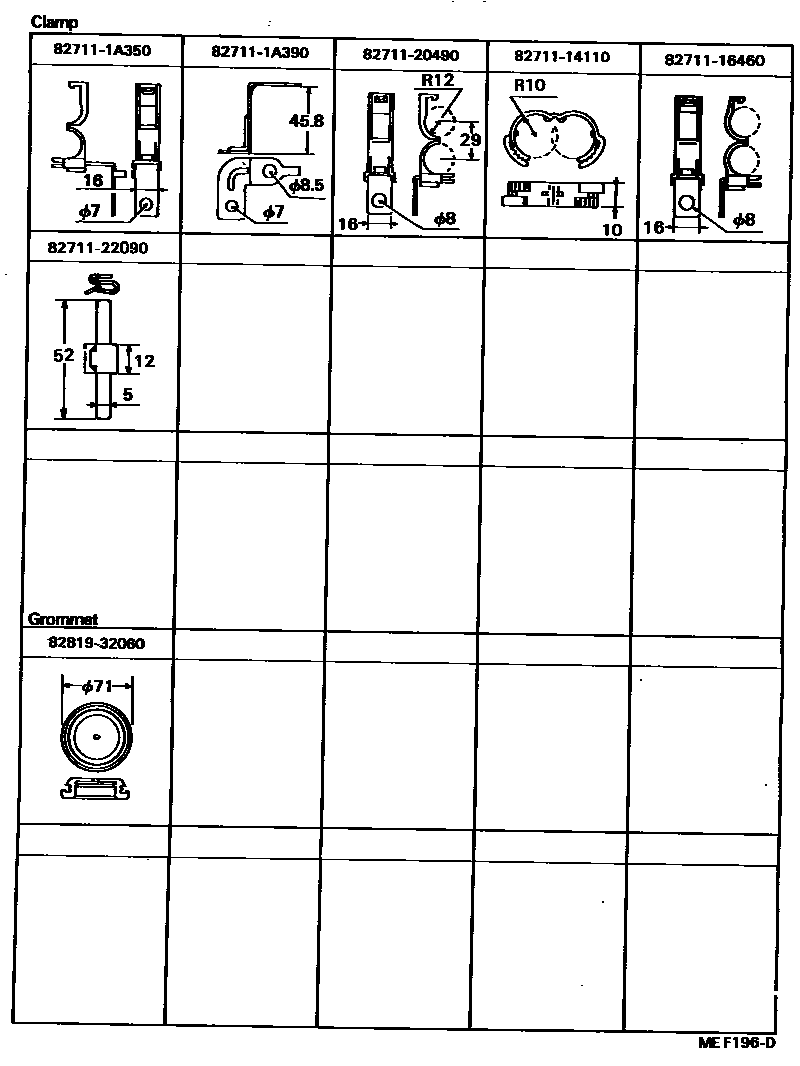

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 11 images and 45 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07228 · 90980-07235 · 90980-07236 · 90980-07248 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-12240 · 82111-12241 · 82111-12242 · 82111-12250 · 82111-12251 · 82111-12290 · 82111-12291 · 82111-12292 · 82111-12300 · 82111-12301 · 82111-12302 · 82111-12303 · 82111-12310 · 82111-12311 · 82111-12312 · 82111-12560 · 82111-12570 · 82111-12630 · 82111-12640 · 82111-12690 · 82111-12700 · 82111-12720 · 82111-12730 · 82111-12740 · 82111-12760 · 82111-12770 · 82111-12780 · 82111-12790 · 82111-1A070 · 82111-1A080 · 82111-1A090 · 82111-1A100 · 82111-1A101 · 82111-1A110 · 82111-1A490 · 82111-1A500 · 82111-1A510 |
| 82114 | Engine room wiring harness No. 4 | 82114-32010 |
| 82121 | Engine wiring harness | 82121-12070 · 82121-12080 · 82121-12130 · 82121-12140 · 82121-12150 · 82121-12151 · 82121-12160 · 82121-12170 · 82121-12280 · 82121-12290 · 82121-12310 · 82121-12320 · 82121-12330 · 82121-12340 · 82121-12350 · 82121-12360 · 82121-12370 · 82121-12380 · 82121-12390 · 82121-12420 · 82121-12440 · 82121-12520 · 82121-12570 · 82121-12580 · 82121-12590 · 82121-12600 · 82121-12610 · 82121-12620 · 82121-12630 · 82121-12640 · 82121-12641 · 82121-12642 · 82121-12650 · 82121-12651 · 82121-12652 · 82121-12660 · 82121-12661 · 82121-12662 · 82121-12670 · 82121-12671 · 82121-12672 · 82121-12680 · 82121-12681 · 82121-12682 · 82121-12683 · 82121-12690 · 82121-12691 · 82121-12692 · 82121-12693 · 82121-12700 · 82121-12702 · 82121-12720 · 82121-12721 · 82121-12722 · 82121-12730 · 82121-12731 · 82121-12732 · 82121-1A020 · 82121-1A030 · 82121-1A031 · 82121-1A032 · 82121-1A033 · 82121-1A100 · 82121-1A101 · 82121-1A102 · 82121-1A720 · 82121-1A730 · 82121-1A840 · 82121-1A850 · 82121-1A860 |
| 82122 | Engine No. 2 wiring harness | 82122-12240 · 82122-12250 |
| 82123 | Engine No. 3 wiring harness | 82123-20020 |
| 82124 | Engine No. 4 wiring harness | 82124-12020 · 82124-12050 |
| 82131 | Front panel wiring harness | 82131-12430 · 82131-12431 · 82131-12440 · 82131-12441 · 82131-12480 · 82131-12481 · 82131-12490 · 82131-12491 · 82131-12510 · 82131-12511 · 82131-12520 · 82131-12521 · 82131-12530 · 82131-12531 · 82131-12540 · 82131-12541 · 82131-12550 · 82131-12551 · 82131-12700 · 82131-12701 · 82131-12770 · 82131-12780 · 82131-12800 · 82131-1A010 · 82131-1A020 · 82131-1A060 · 82131-1A070 · 82131-1A080 · 82131-1A090 · 82131-1A100 · 82131-1A110 · 82131-1A120 · 82131-1A150 · 82131-1A151 · 82131-1A160 · 82131-1A161 · 82131-1A170 · 82131-1A171 · 82131-1A190 · 82131-1A200 · 82131-1A210 · 82131-1A240 · 82131-1A241 · 82131-1A410 · 82131-1A420 · 82131-1A430 · 82131-1A440 · 82131-1A450 · 82131-1A470 · 82131-1E320 · 82131-1E340 |
| 82151 | Right front door wiring harness | 82151-12130 · 82151-12140 · 82151-12150 · 82151-12480 · 82151-12490 · 82151-12500 · 82151-12510 |
| 82151A | Right front door wiring harness No. 2 | 82151-12060 |
| 82152 | Left front door wiring harness | 82152-12100 · 82152-12110 · 82152-12120 · 82152-12130 · 82152-12140 · 82152-12380 · 82152-12390 |
| 82152A | Left front door wiring harness No. 2 | 82151-12060 |
| 82153A | Right rear door wiring harness | 82153-12020 |
| 82154A | Left rear door wiring harness | 82154-12040 |
| 82161 | floor wiring harness | 82161-12060 · 82161-12061 · 82161-12080 · 82161-12081 · 82161-12100 · 82161-12101 · 82161-12110 · 82161-12111 · 82161-12120 · 82161-12121 · 82161-12130 · 82161-12131 · 82161-12310 · 82161-12311 · 82161-12340 · 82161-12360 · 82161-12370 · 82161-12380 · 82161-12390 · 82161-12400 · 82161-12430 · 82161-12440 · 82161-12490 · 82161-12510 · 82161-12530 · 82161-12540 · 82161-12550 · 82161-12560 · 82161-12610 · 82161-12630 · 82161-12640 · 82161-12650 · 82161-12660 · 82161-12670 · 82161-12710 · 82161-1A600 |
| 82162 | Floor wiring harness No. 2 | 82162-12090 · 82162-12091 · 82162-12130 · 82162-12131 · 82162-12150 · 82162-12151 · 82162-12152 · 82162-12160 · 82162-12161 · 82162-12162 · 82162-12170 · 82162-12171 · 82162-12320 · 82162-12390 · 82162-12410 · 82162-12430 · 82162-12440 · 82162-12450 · 82162-12460 · 82162-12540 |
| 82171 | Roof No. 1 wiring harness | 82171-12020 · 82171-12030 · 82171-12040 · 82171-12050 · 82171-12060 · 82171-12070 · 82171-12080 · 82171-12090 |
| 82181 | Luggage No. 1 wiring harness | 82181-12050 · 82181-12080 |
| 82184 | Rear door No. 1 wiring harness | 82184-12010 · 82184-12020 · 82184-12030 · 82184-12040 · 82184-12070 · 82184-12080 · 82184-12090 · 82184-12100 · 82184-12110 · 82184-12120 · 82184-12130 · 82184-12140 |
| 82185 | Rear door wiring harness No. 2 | 82185-12010 · 82185-12020 · 82185-12030 · 82185-12040 · 82185-12110 · 82185-12120 · 82185-12130 · 82185-12140 · 82185-12150 · 82185-12170 |
| 82186 | Rear window wiring harness No. 1 | 82186-12010 · 82186-12020 · 82186-12070 · 82186-12080 · 82186-12090 |
| 82187 | Rear window wiring harness No. 2 | 82187-12010 · 82187-12020 · 82187-12060 · 82187-12070 · 82187-12080 · 82187-12100 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08223 |
| 82221 | Oil pressure switch wiring harness | 82221-16010 |
| 82241C | Relay harness | 82824-12110 |
| 82345 | diode | 82345-12010 · 82345-12020 · 82345-12050 · 82345-22010 · 82345-32020 |
| 82682A | Fuse holder fastener | 82682-12020 |
| 82817 | No. 1 wire harness protection device | 82817-14360 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-20320 |
| 82817C | No. 4 wire harness protection device | 82817-20330 |
| 82817D | No. 5 wire harness protection device | 82817-16100 |
| 82817F | No. 7 wire harness protection device | 82817-12640 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 |
| 82823 | No. 1 terminal cover | 82823-12050 · 82823-20010 |
| 82823A | Terminal cover No. 2 | 82823-14040 · 82823-30010 |
| 82823B | Terminal cover No. 3 | 82821-12210 · 82823-17010 · 82823-20040 · 82823-20050 |
| 82951A | Terminal holder | 82951-17010 |

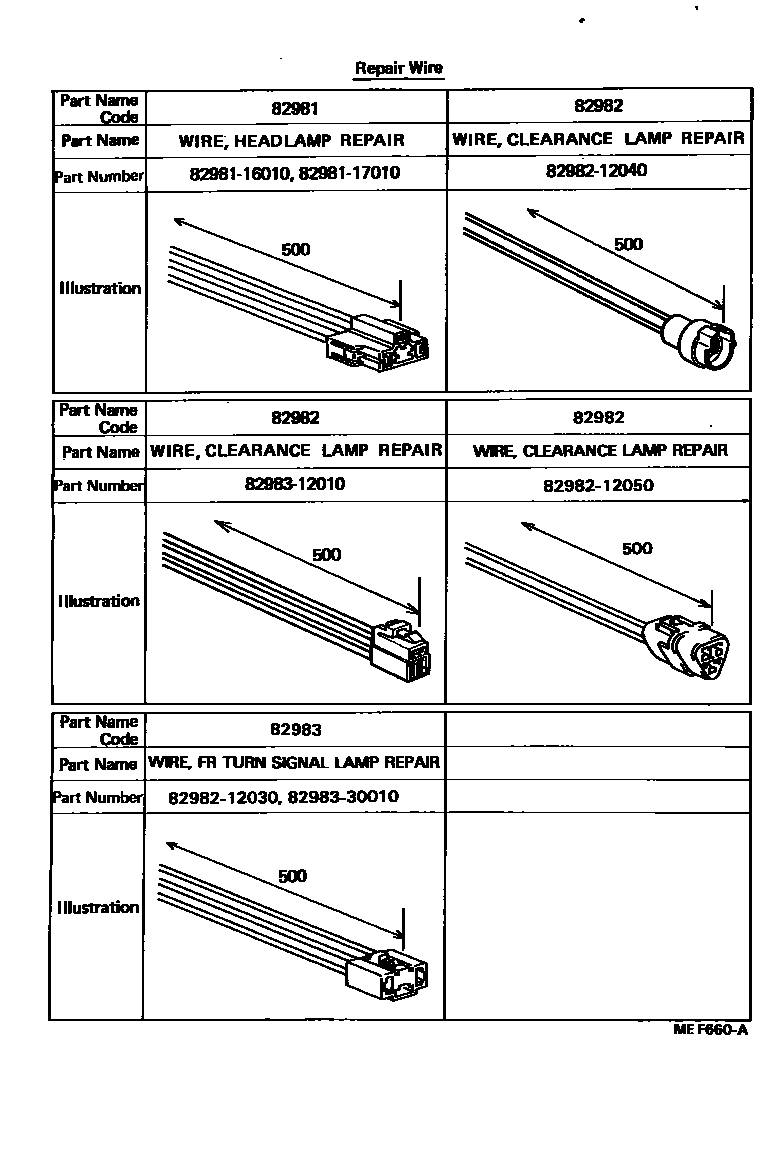

| 82981 | Headlight repair line | 82981-16010 · 82981-17010 |
| 82982 | Width light repair line | 82982-12040 · 82982-12050 · 82983-12010 |
| 82983 | Front turn signal lamp repair line | 82982-12030 · 82983-30010 |

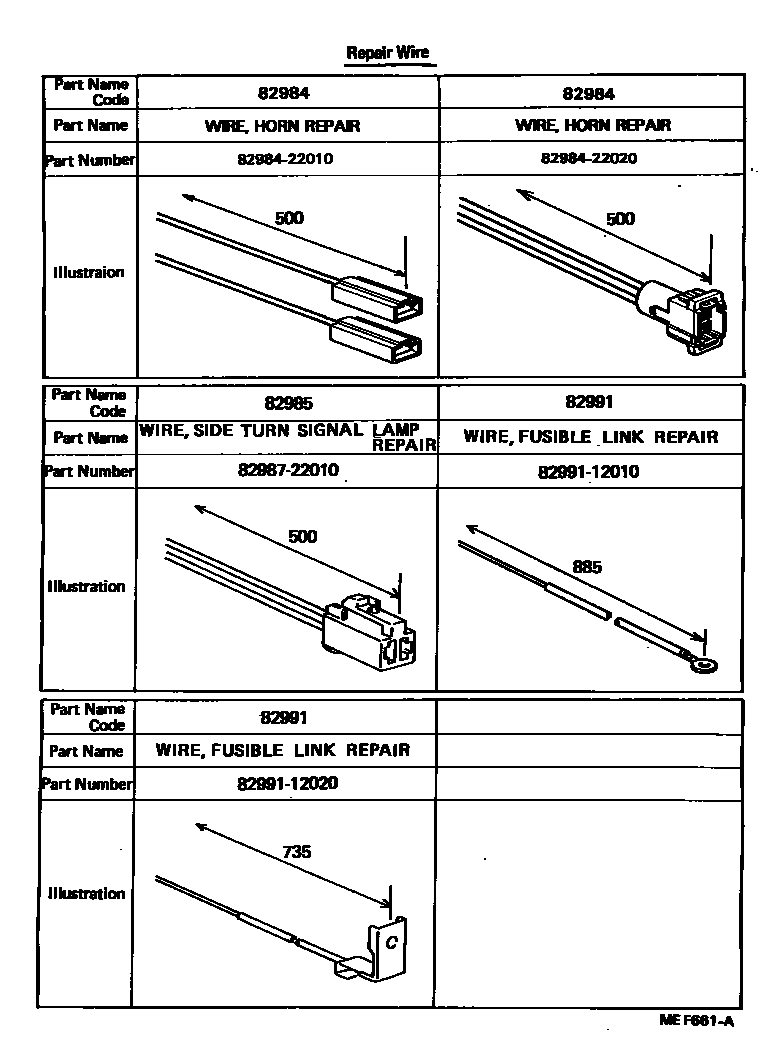

| 82984 | Speaker repair line | 82984-22010 · 82984-22020 |
| 82985 | Side turn signal lamp repair line | 82987-22010 |
| 82991 | Fuse repair line | 82991-12010 · 82991-12020 |
