Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 2 images and 12 PNC and OE references.

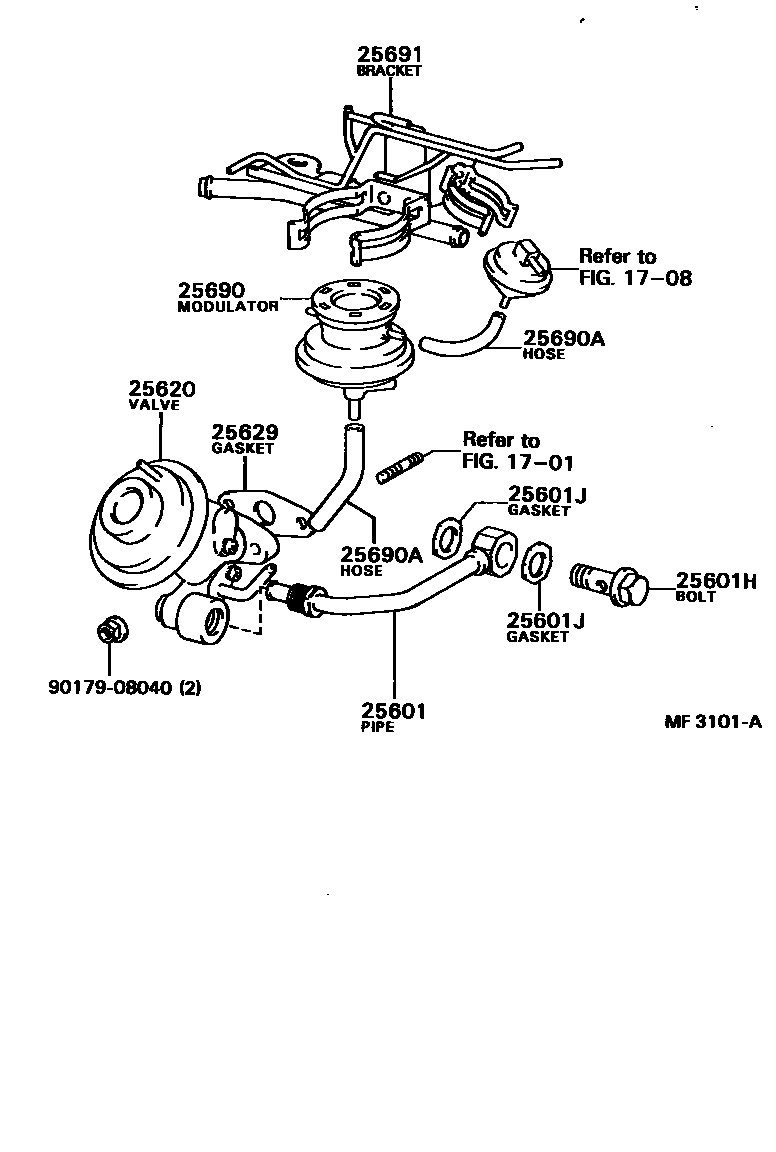

Toyota COROLLA 废气再循环系统 EPC diagram — MF3101A
废气再循环系统 — MF3101A (198305 – 999999)

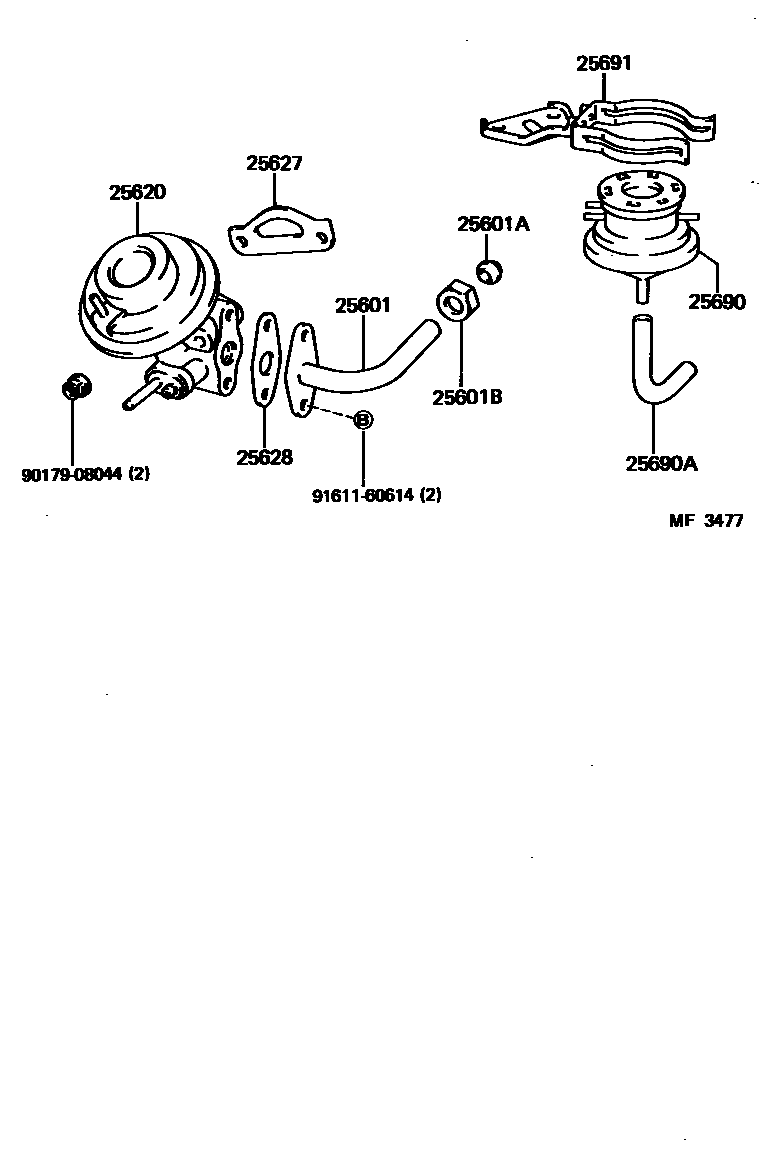

Toyota COROLLA 废气再循环系统 EPC diagram — MF3477
废气再循环系统 — MF3477 (198505 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-11010 · 25601-15030
25601ANo. 1 EGR tube ball sleeve90410-14005
25601BNo. 1 EGR pipe connecting nut90402-22011
25601HJoint bolt (for No. 1 EGR tube)90401-20003
25601JGasket (for No. 1 EGR tube)90430-20005
25620EGR valve assembly25620-11060 · 25620-15030 · 25620-15220 · 25620-15240 · 25620-15250 · 25620-15310
25627EGR valve gasket25627-11010
25628EGR air intake gasket25628-11010
25629EGR valve adapter gasket25629-15011
25690EGR vacuum regulator assembly25870-11030 · 25870-15110 · 25870-15120 · 25870-15130 · 25870-15140 · 25870-15180 · 25870-16030 · 25870-16040
25690AHoses (for EGR vacuum regulator)90445-11041 · 90445-11080
25691EGR vacuum regulator bracket25691-11010 · 25691-16010 · 25691-16060 · 25691-16111
