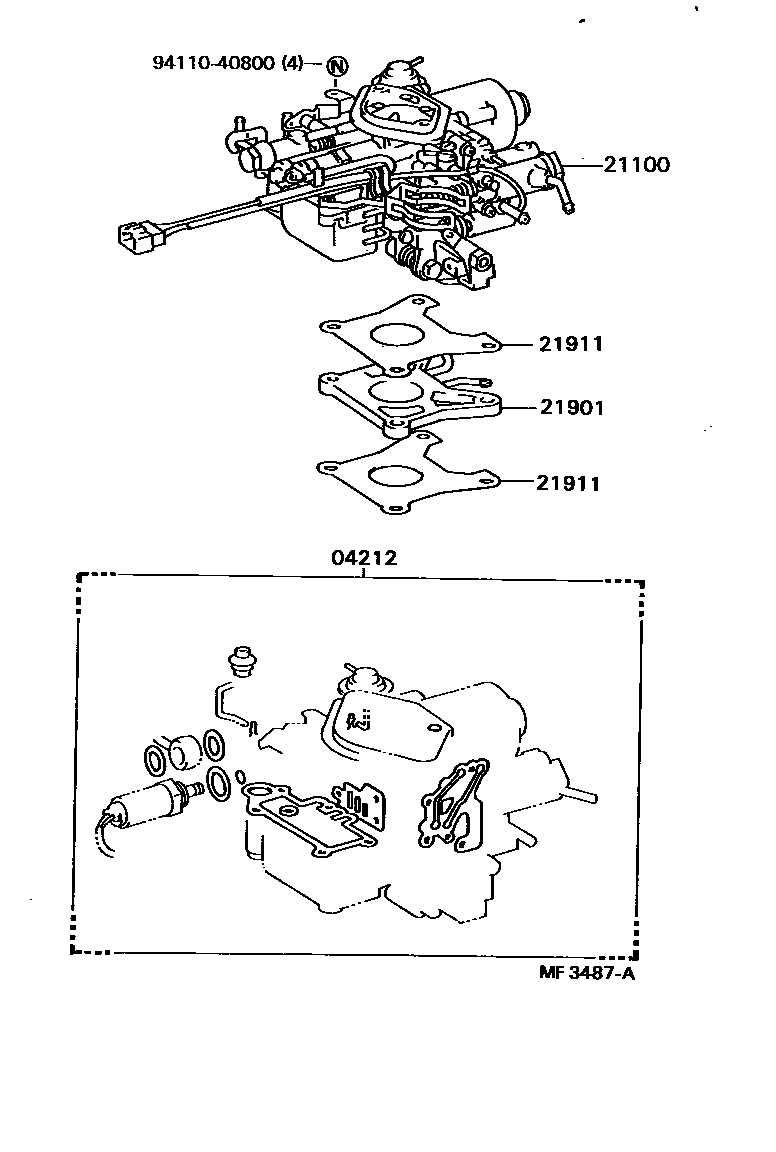

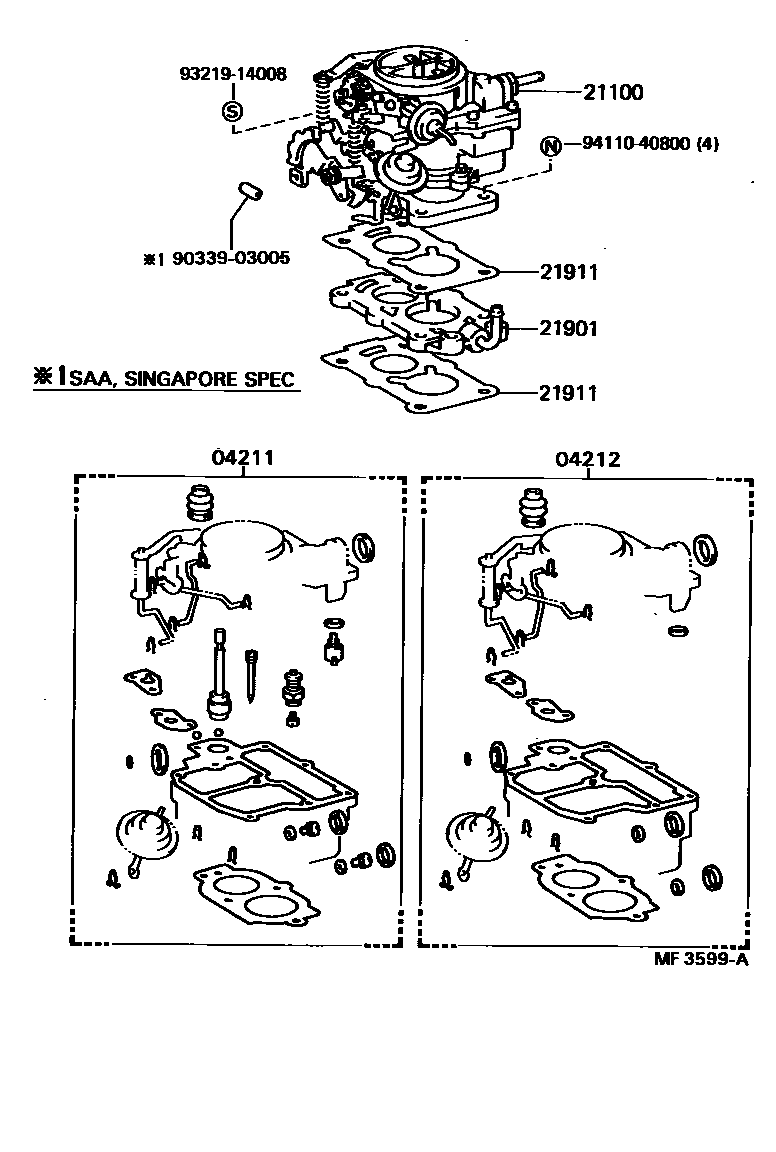

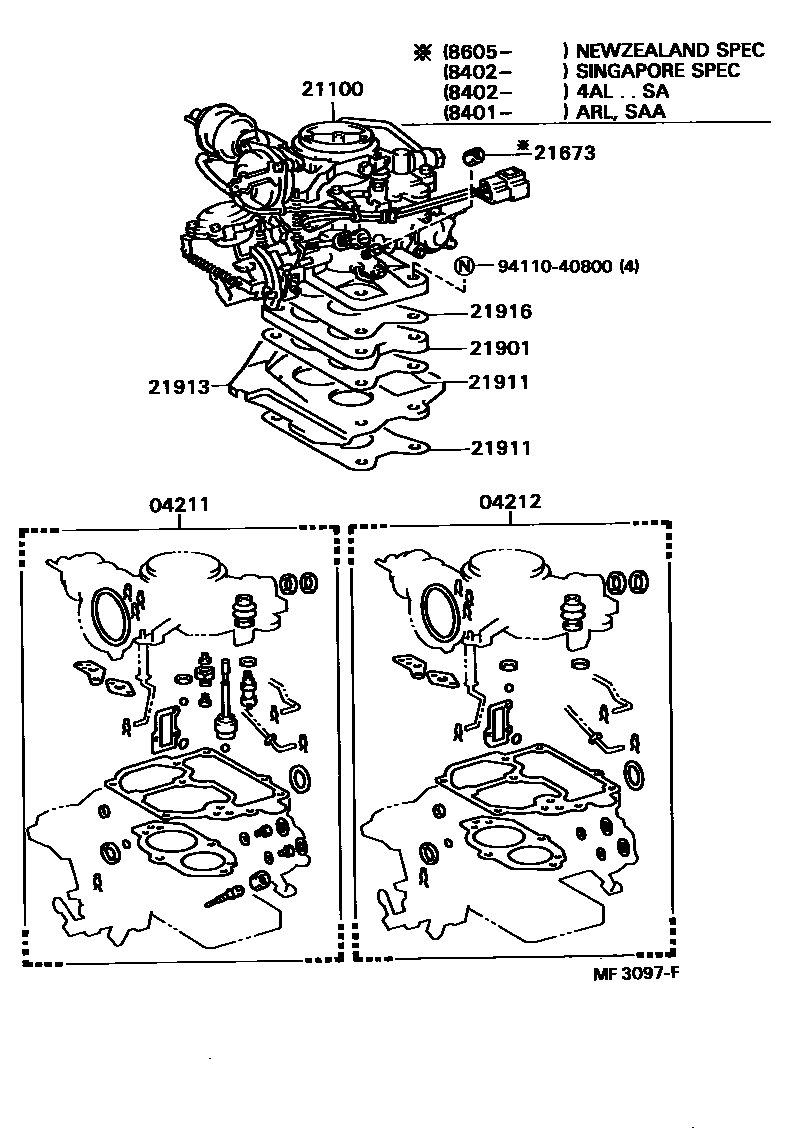

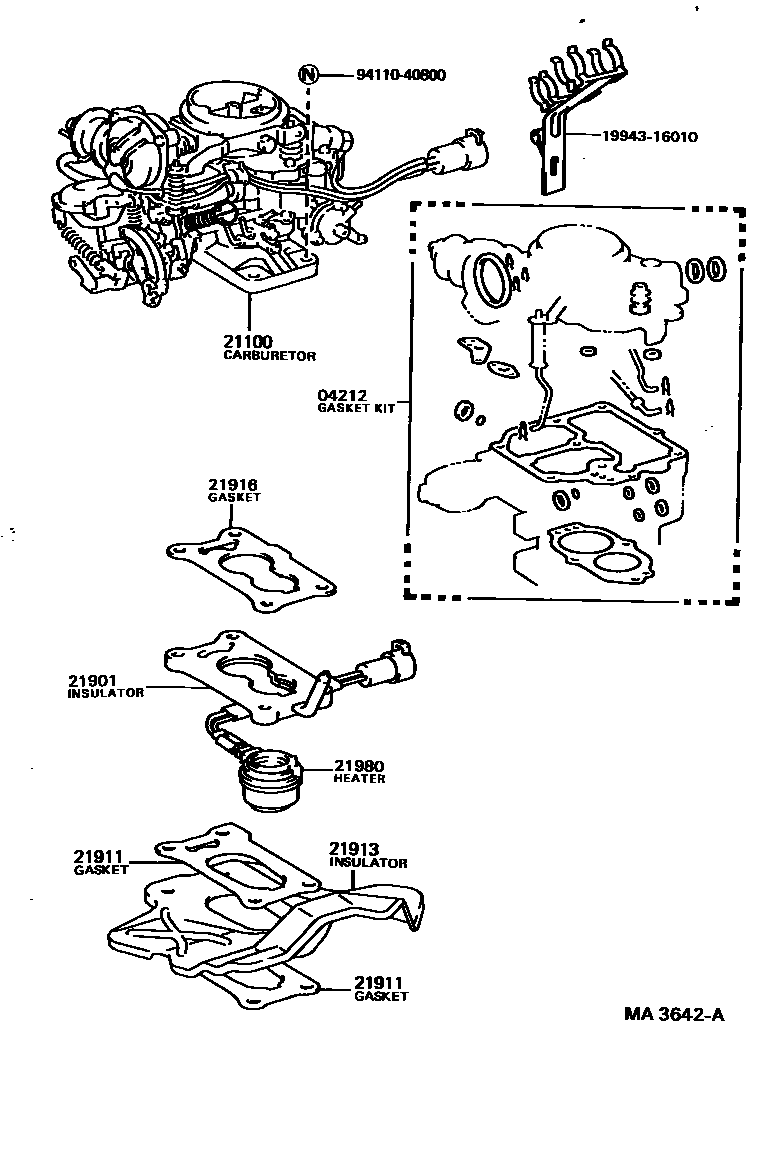

Toyota COROLLA carburetor assembly — Figure 2102
Toyota COROLLA EPC diagram 2102, carburetor assembly, with 4 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04211 | carburetor components | 04211-11050 · 04211-11060 · 04211-14070 · 04211-14080 · 04211-14090 · 04211-14100 · 04211-16050 · 04211-16060 · 04211-16070 · 04211-16080 · 04211-16090 · 04211-16100 |
| 04212 | carburetor gasket assembly | 04212-10020 · 04212-14020 · 04212-15090 · 04212-15091 · 04212-16010 · 04212-16020 · 04212-16030 · 04212-16040 · 04212-16050 |
| 21100 | carburetor assembly | 21100-11140 · 21100-11150 · 21100-11151 · 21100-11160 · 21100-11170 · 21100-11171 · 21100-11190 · 21100-11191 · 21100-11200 · 21100-11201 · 21100-11210 · 21100-11211 · 21100-11270 · 21100-11290 · 21100-11410 · 21100-14130 · 21100-14140 · 21100-14141 · 21100-14150 · 21100-16060 · 21100-16061 · 21100-16062 · 21100-16070 · 21100-16120 · 21100-16180 · 21100-16190 · 21100-16210 · 21100-16230 · 21100-16240 · 21100-16250 |
| 21673 | Idle speed limit cap | 21673-13280 |
| 21901 | No. 1 carburetor heat insulation pad sub-assembly | 21901-10020 · 21901-11010 · 21901-11020 · 21901-15012 · 21901-15030 |
| 21911 | carburetor gasket | 21911-10020 · 21911-11020 · 21916-15030 |
| 21913 | No. 2 carburetor insulation pad | 21913-15030 |
| 21916 | No. 2 carburetor gasket | 21911-15030 · 21914-15020 |
| 21980 | Cold mixture heater assembly | 21911-15020 · 21980-15020 |
