Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 10 images and 46 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-06V80 · 82111-06V90 · 82111-06V91 · 82111-06V92 · 82111-06W00 · 82111-06W01 · 82111-06W02 · 82111-06W20 · 82111-06W21 · 82111-06W22 · 82111-06W30 · 82111-06W31 · 82111-06W32 · 82115-06L50 · 82115-06L51 · 82115-06L70 · 82115-06L71 · 82115-06M00 · 82115-06M01 |
| 82121 | Engine wiring harness | 82121-06C60 · 82121-06D60 |
| 82122 | Engine No. 2 wiring harness | 82122-06190 |

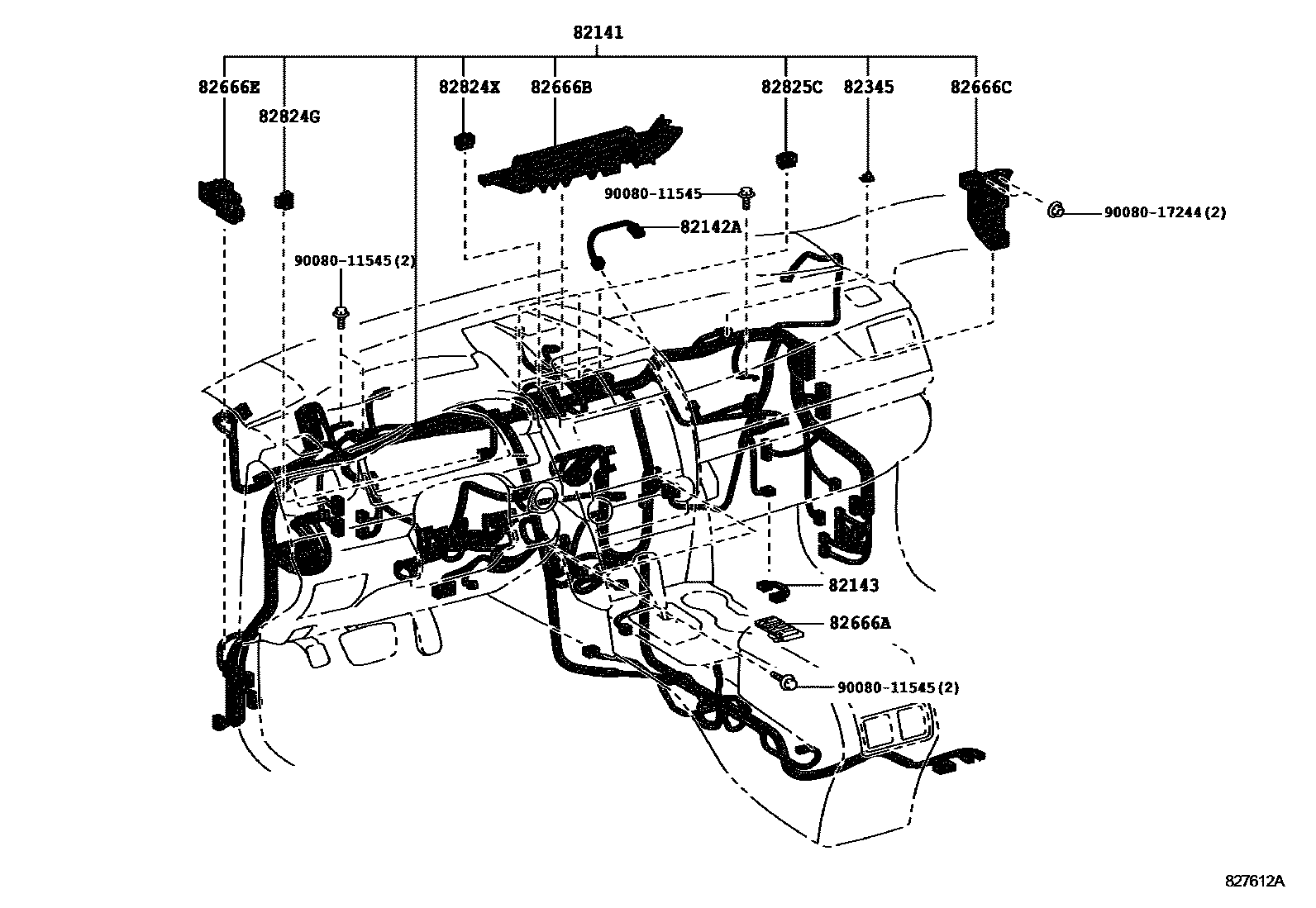

| 82141 | Dashboard wiring harness | 82141-0X310 · 82141-0X312 · 82141-0X390 · 82141-0X391 · 82141-0X393 · 82141-0X395 · 82141-0X410 · 82141-0X411 · 82141-0X430 · 82141-0X431 · 82141-0X433 · 82141-0X434 · 82141-0X440 · 82141-0X441 · 82141-0X443 · 82141-0X444 · 82141-0X470 · 82141-0X471 · 82141-0X473 · 82141-0X474 · 82141-0XB20 · 82141-0XB21 · 82141-0XB30 · 82141-0XB40 · 82141-0XB70 · 82141-0XC30 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-06030 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06430 · 82143-33130 |
| 82151 | Right front door wiring harness | 82151-06C40 · 82151-06C70 · 82151-06C80 · 82151-06C90 · 82151-06J20 · 82151-06J30 · 82151-06K10 |
| 82152 | Left front door wiring harness | 82152-06E10 · 82152-06E11 · 82152-06E12 · 82152-06E20 · 82152-06E21 · 82152-06E22 · 82152-06E30 · 82152-06E31 · 82152-06E32 · 82152-06K10 · 82152-06K20 · 82152-06L00 |
| 82153 | Rear door wiring harness No. 1 | 82153-06360 · 82153-06510 |
| 82154 | Rear door wiring harness No. 2 | 82154-06360 · 82154-06510 |
| 82161 | floor wiring harness | 82161-06U10 · 82161-06U11 · 82161-06U20 · 82161-06U21 · 82161-06U22 · 82161-06V20 · 82161-06V21 · 82161-06V30 · 82161-06V31 · 82161-06V32 · 82161-06V40 · 82161-06V41 · 82161-06V42 · 82161-0X650 · 82161-0X790 · 82161-0X800 |
| 82162 | Floor wiring harness No. 2 | 82162-06L20 · 82162-06L21 · 82162-06L22 · 82162-06L30 · 82162-06L31 · 82162-06L32 · 82162-06L50 · 82162-06L51 · 82162-06L52 · 82162-06M40 · 82162-06M41 · 82162-06M42 · 82162-06N90 · 82162-06N91 · 82162-06N92 · 82162-06R40 · 82162-06R50 · 82162-06V70 · 82162-06V80 |
| 82163 | Floor wiring harness No. 3 | 82163-06180 |
| 82171 | Roof No. 1 wiring harness | 82171-06F50 · 82171-06F51 · 82171-06F60 · 82171-06F80 · 82171-06F81 · 82171-06F90 · 82171-06F91 · 82171-06F92 · 82171-06L20 · 82171-06L30 · 82171-06L60 · 82171-06L70 |
| 82181 | Luggage No. 1 wiring harness | 82181-06710 · 82181-06890 · 82181-06A00 · 82181-06A01 · 82181-06A10 · 82181-06A30 · 82181-06A31 · 82181-06E10 |
| 82185A | Right front smart door wiring harness | 82185-06080 · 82185-06110 |
| 82186B | Left front smart door wiring harness | 82186-06040 · 82186-06060 |

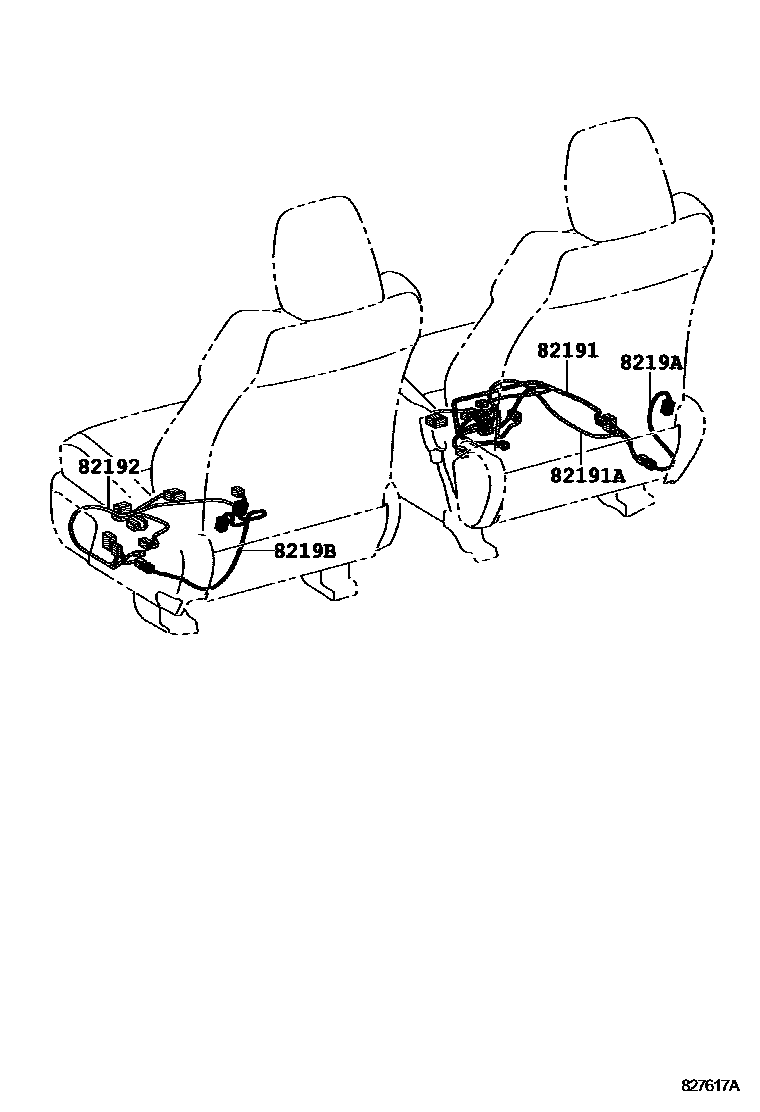

| 82191 | Front right seat wiring harness | 82191-06400 · 82191-06410 |
| 82191A | Front right seat wiring harness | 82191-06420 · 82191-06440 |
| 82192 | Front left seat wiring harness | 82192-06360 · 82192-06370 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-06140 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-06140 |
| 82219A | sensor harness | 82219-73010 |
| 82284 | Ground wire | 82284-06030 |
| 82345 | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-33020 |
| 82666A | Connector holder No. 2 | 82666-06150 · 82666-60610 |
| 82666B | No. 3 connector holder | 82666-33410 |
| 82666C | No. 4 connector holder | 82666-33420 |
| 82666E | No. 6 connector holder | 82666-33510 |
| 82666F | No. 7 connector holder | 82666-33470 |
| 82666G | No. 8 connector holder | 82666-33480 |
| 82666L | No. 9 connector holder | 82666-33490 |
| 82666Q | No. 12 connector holder | 82666-60220 |
| 82824 | Harness connector | 82824-33360 |
| 82824A | Harness connector | 82824-30180 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-30220 |
| 82824J | Harness connector | 82824-30130 |
| 82824M | Harness connector | 82824-52290 |
| 82824P | Harness connector | 82824-30130 |
| 82824T | Harness connector | 82824-30130 |
| 82824W | Harness connector | 82824-48020 |
| 82824X | Harness connector | 82824-50340 |
| 82825C | Harness connector | 82824-50360 |
| 82825E | Harness connector | 82824-30220 |
