Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 23 PNC and OE references.

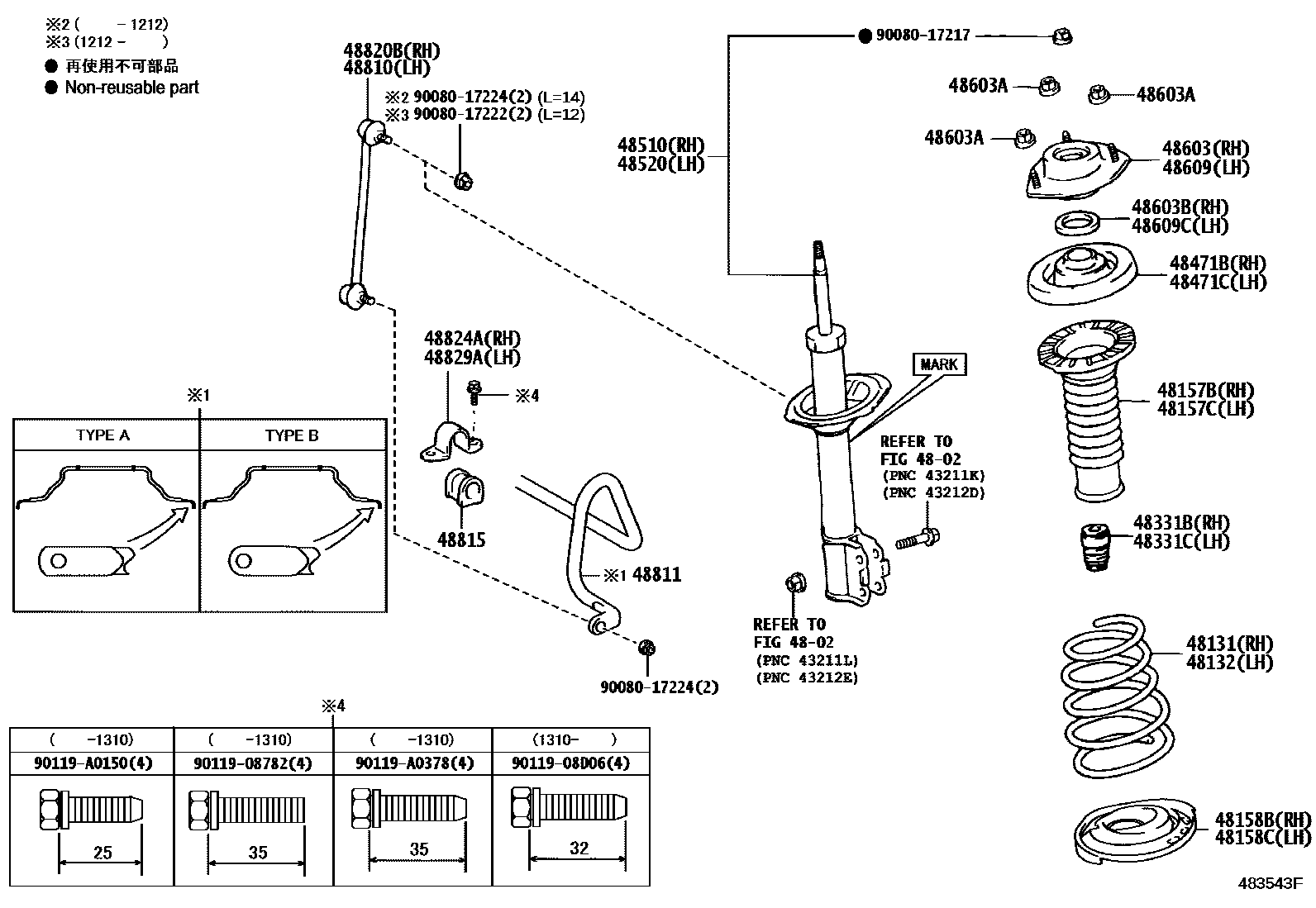

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 483543F
Front Spring & Shock Absorber — 483543F (201109 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-06C50 · 48131-06C51 · 48131-06F50
48132Left front coil spring48132-06010 · 48132-06011 · 48132-06170
48157BFront coil spring upper right vibration isolation pad48157-06082 · 48157-07020
48157CFront coil spring upper left vibration isolation pad48157-06082 · 48157-07020
48158BFront coil spring lower right vibration isolation pad48158-06070 · 48158-06071
48158CFront coil spring lower left vibration isolation pad48158-06080 · 48158-06081
48331BRight front spring buffer block48331-06050
48331CLeft front spring buffer block48331-06050
48471BFront coil spring upper right seat48471-0E011
48471CFront coil spring upper left seat48471-0E011
48510Right front shock absorber assembly48510-09871 · 48510-8Z075 · 48510-8Z151 · 48510-8Z249
48520Left front shock absorber assembly48520-09841 · 48520-09Z30 · 48520-8Z039 · 48520-8Z113
48603Right front suspension bearing sub-assembly48609-06250
48603ANut (for front suspension mount)90178-A0004
48603BBearing (for right front suspension mount)90903-63014
48609Left front suspension bearing sub-assembly48609-06250
48609CBearing (for left front suspension mount)90903-63014
48810Left front stabilizer bar link assembly48820-06090 · 48820-33040
48811front stabilizer bar48811-06250 · 48811-06251 · 48811-06260 · 48811-33190
48815Front stabilizer bar bushing No. 148815-06140
48820BRight front stabilizer bar link assembly48820-06090 · 48820-33040
48824ARight front stabilizer bar bracket No. 148824-06020
48829ALeft front stabilizer bar bracket No. 148824-06020
