Toyota CAMRY ABS 和 VSC — Figure 8414

Toyota CAMRY EPC diagram 8414, ABS 和 VSC, with 2 images and 14 PNC and OE references.

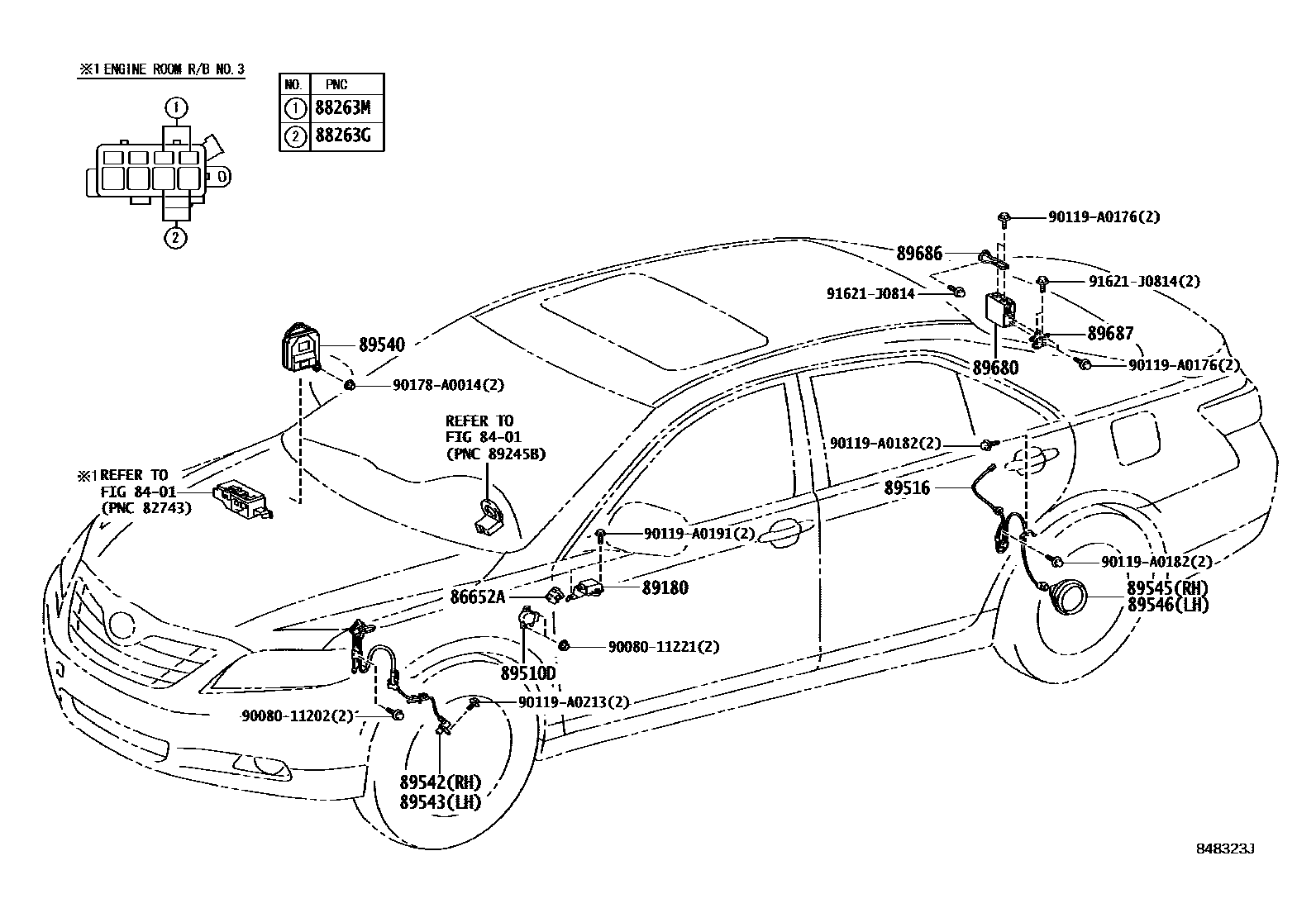

Toyota CAMRY ABS 和 VSC EPC diagram — 848323J
ABS 和 VSC — 848323J (200610 – 200903)

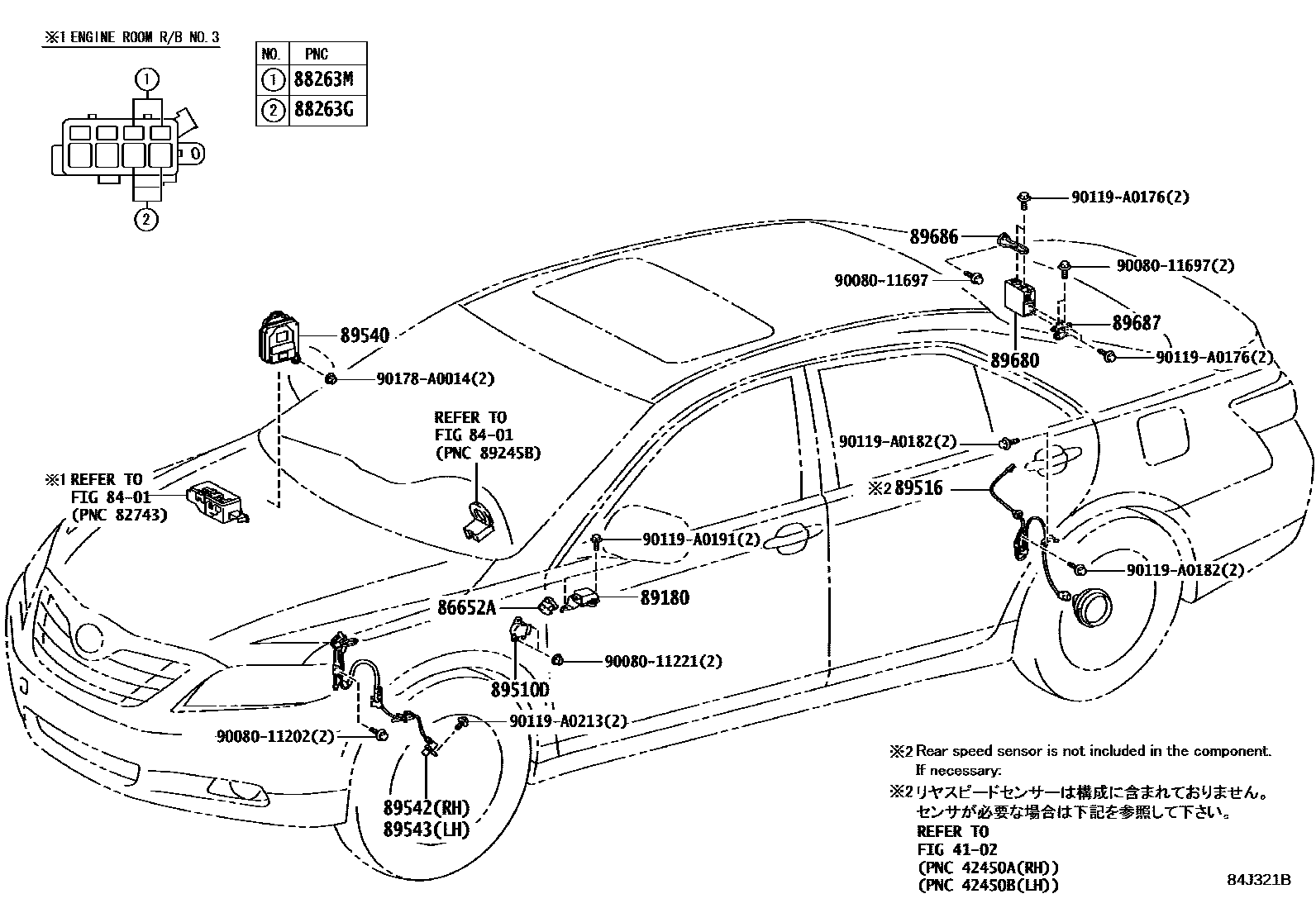

Toyota CAMRY ABS 和 VSC EPC diagram — 84J321B
ABS 和 VSC — 84J321B (200903 – 999999)

PNC and OE references

PNCPart nameOE numbers
86652AAnti-skid control buzzer assembly86652-04010
88263GAnti-skid control relay88263-21010
88263MABS solenoid valve relay88263-08010
89180Yaw rate sensor assembly89180-33060
89510DBrake pedal stroke sensor assembly89510-47010
89516Anti-skid control sensor wiring harness89516-06030 · 89516-06040 · 89516-06090 · 89516-06100
89540Anti-skid control ECU assembly89540-33390 · 89540-33400
89542Right front wheel speed sensor89542-07030
89543Left front wheel speed sensor89543-07030
89545Right rear wheel speed sensor89544-06010
89546Left rear wheel speed sensor89544-06010
89680Brake control power supply assembly89680-33010
89686No. 1 brake control power bracket89686-06010
89687No. 2 brake control power bracket89687-06010
