Toyota CAMRY 后排座椅和座椅滑轨 — Figure 7102

Toyota CAMRY EPC diagram 7102, 后排座椅和座椅滑轨, with 1 images and 16 PNC and OE references.

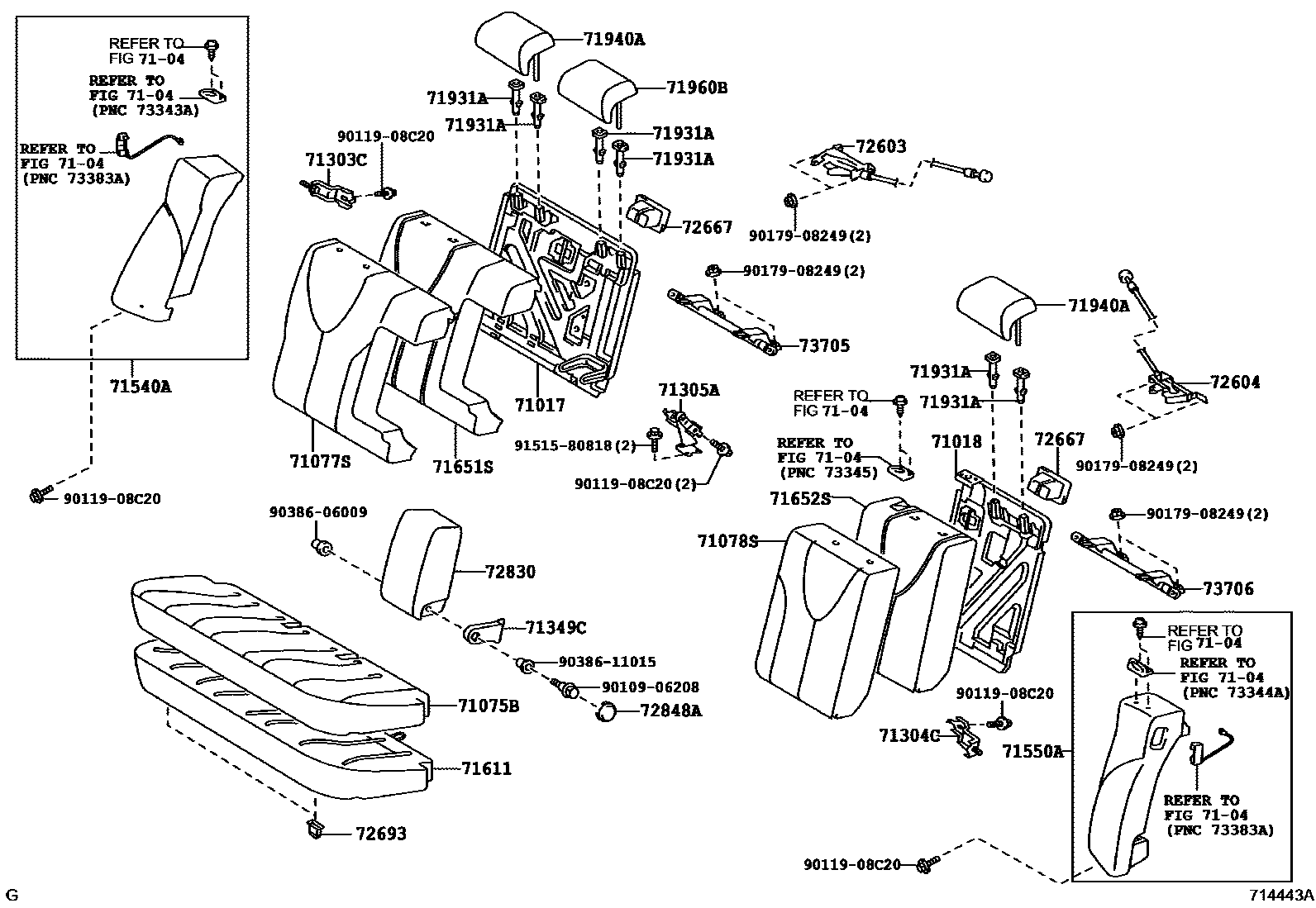

Toyota CAMRY 后排座椅和座椅滑轨 EPC diagram — 714443A
后排座椅和座椅滑轨 — 714443A (200603 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-33170
71018Rear left seat back frame sub-assembly71018-33100
71303CRear right seat backrest hinge sub-assembly71303-33050 · 71303-33051
71304CRear left seat back hinge sub-assembly71303-33050 · 71303-33051
71305ARear center seat backrest hinge sub-assembly71305-33060
71349CRear seat back hinge cover71349-33020
71611Rear seat cushion cushion71503-33080
71651SRear right seat back cushion (for split seats)71651-33170
71652SRear left seat back cushion (for split seats)71652-33090
72603Rear right seat back lock sub-assembly72630-33060
72604Rear left seat back lock sub-assembly72640-33060
72667Rear seat back locking frame72667-33010
72693Rear seat cushion hook72693-12080
72848ANo. 1 seat armrest cover72848-33030
73705Child restraint seat anchor right side bracket sub-assembly73705-33030
73706Child restraint seat anchor left bracket sub-assembly73706-33030
