Toyota CAMRY 制动配管和卡箍 — Figure 4708

Toyota CAMRY EPC diagram 4708, 制动配管和卡箍, with 2 images and 33 PNC and OE references.

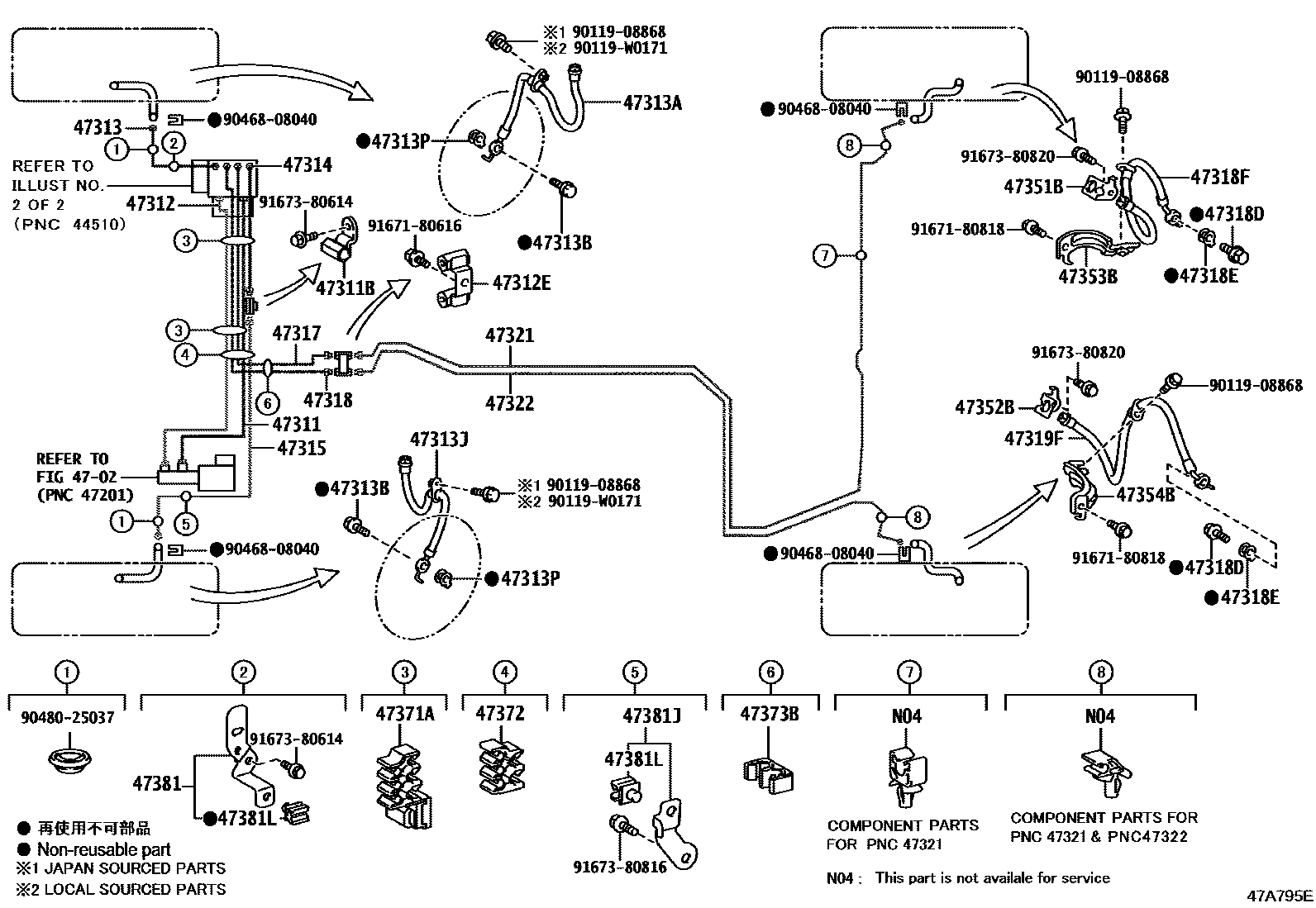

Toyota CAMRY 制动配管和卡箍 EPC diagram — 47A795E
制动配管和卡箍 — 47A795E (201703 – 999999)

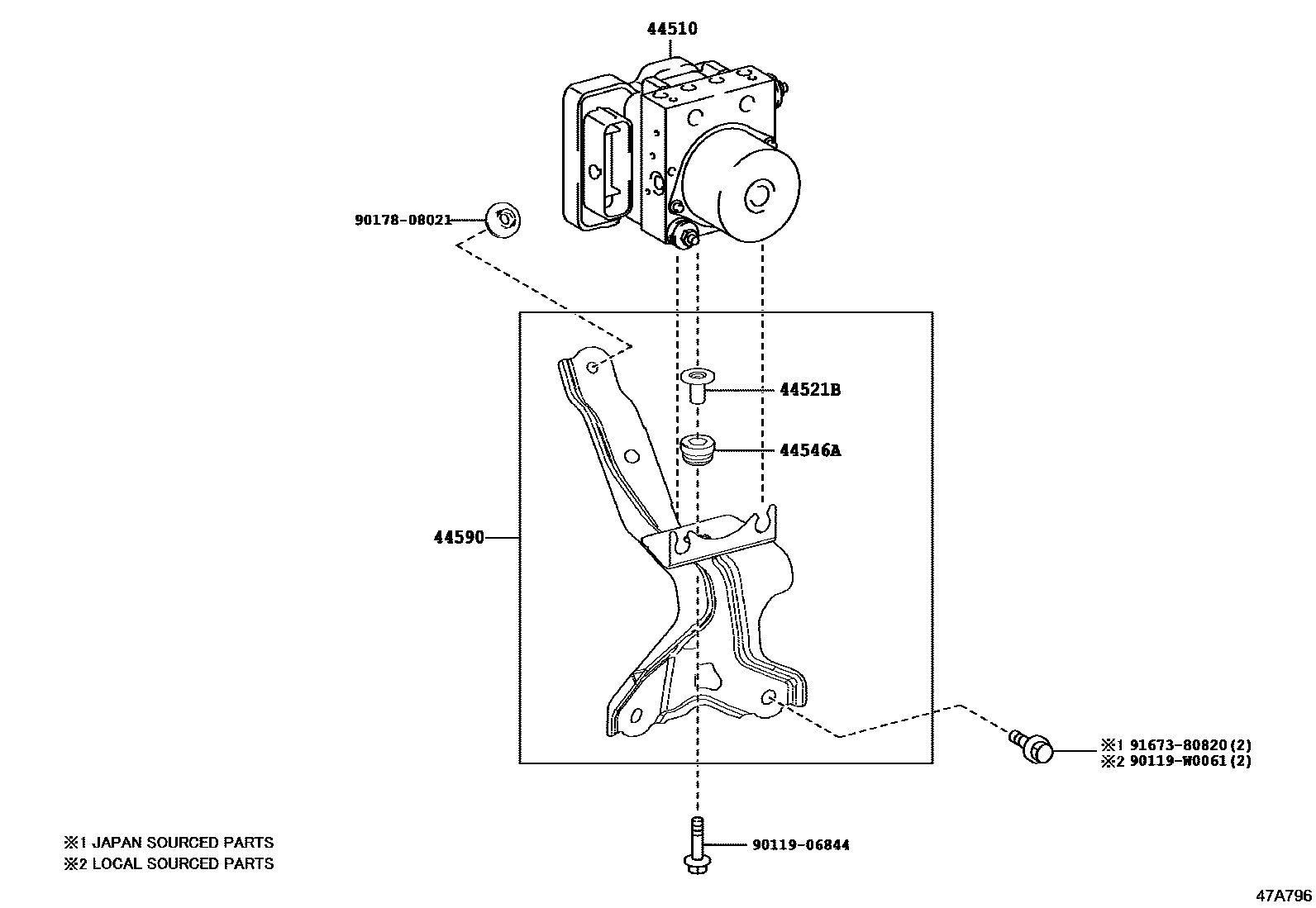

Toyota CAMRY 制动配管和卡箍 EPC diagram — 47A796
制动配管和卡箍 — 47A796 (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
44510brake actuator assembly44050-33660 · 44050-33670
44521BCOLLIER, BOITIER ACTIONNEUR FREIN, NO.244521-12060
44546ABrake actuator bolt cushion44547-10080
44590Brake actuator bracket assembly44590-33170
47311No. 1 front brake pipe47311-33400
47311BNo. 1 pipe joint (for front brake pipe)90412-10272
47312No. 2 front brake pipe47312-33290
47312ENo. 2 pipe joint (for front brake pipe)90412-10285
47313No. 3 front brake pipe47313-33320 · 47313-33321
47313ANo. 1 front flexible hose90947-02H65
47313BConnector bolt (for front flex hose)90401-10058
47313JNo. 2 front flexible hose90947-02H66
47313PGasket (for front flex hose)47389-50021
47314No. 4 front brake pipe47314-33320 · 47314-33321
47315No. 5 front brake pipe47315-33390 · 47315-33391
47317No. 7 front brake pipe47317-33420 · 47317-33421
47318No. 8 front brake pipe47318-33120 · 47318-33121
47318DConnector bolt (for rear flex hose)90401-10058
47318EGasket (for rear flex hose)47389-50021
47318FRight rear flexible hose90947-02H48
47319FLeft rear flexible hose90947-02H48
47321No. 1 rear brake pipe47321-33220 · 47321-33221
47322No. 2 rear brake pipe47322-33190 · 47322-33191
47351BNo. 1 Flexible Hose Bracket47351-47030
47352BNo. 2 Flexible Hose Bracket47352-47030
47353BNo. 3 Flexible Hose Bracket47351-47040
47354BNo. 4 Flexible Hose Bracket47352-47040
47371ANo. 1 brake pipe clamp90949-01E31
47372No. 2 brake pipe clamp90949-01E40
47373BNo. 3 brake pipe clamp90464-00904
47381No. 1 brake pipe clamp bracket47371-33340
47381JNo. 2 brake pipe clamp bracket47371-33350
47381LNo. 3 brake pipe clamp bracket90949-01D56
