Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota CAMRY EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 1 images and 8 PNC and OE references.

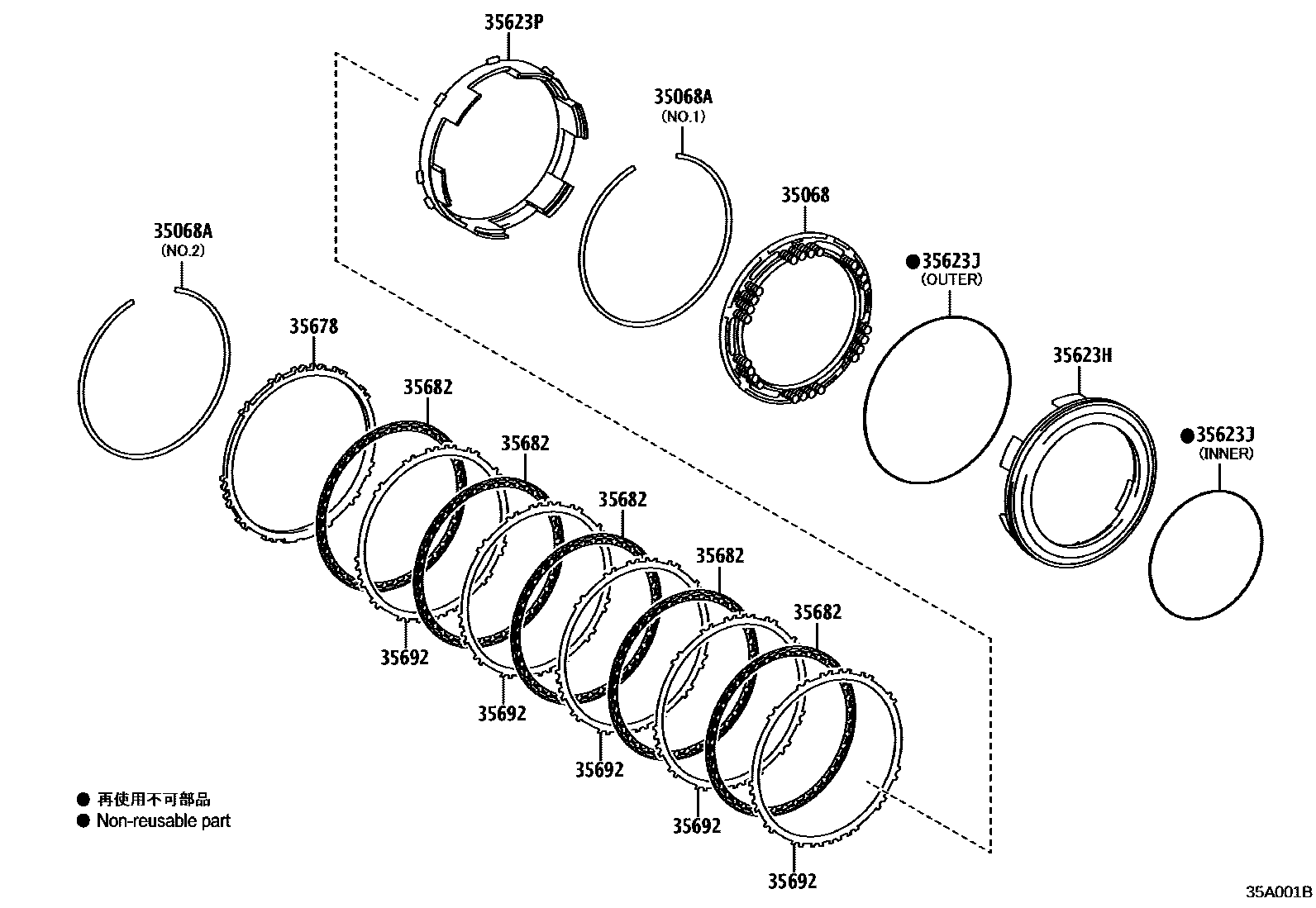

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — 35A001B
3号制动器、一档和倒档制动器(ATM) — 35A001B (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-33040
35068AShaft snap ring (for first and reverse brake return spring)90521-99193 · 90521-99198
35623HFirst and reverse brake piston35623-33100 · 35623-33101 · 35623-33110 · 35623-33111
35623JO-ring (for first and reverse brakes)90301-99220 · 90301-99221 · 90301-99231
35623PNo. 2 first and reverse brake piston35624-33050 · 35624-33060
35678Brake flange (for second gear brake)35678-33210 · 35678-33220 · 35678-33230 · 35678-33240 · 35678-33250 · 35678-33260 · 35678-33270 · 35678-33280 · 35678-33290 · 35678-33300 · 35678-33310 · 35678-33320 · 35678-33330 · 35678-33340
35682Brake disc (for second gear brake)35682-33040
35692Brake pads (for second gear brake)35692-33040
