Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 1 images and 12 PNC and OE references.

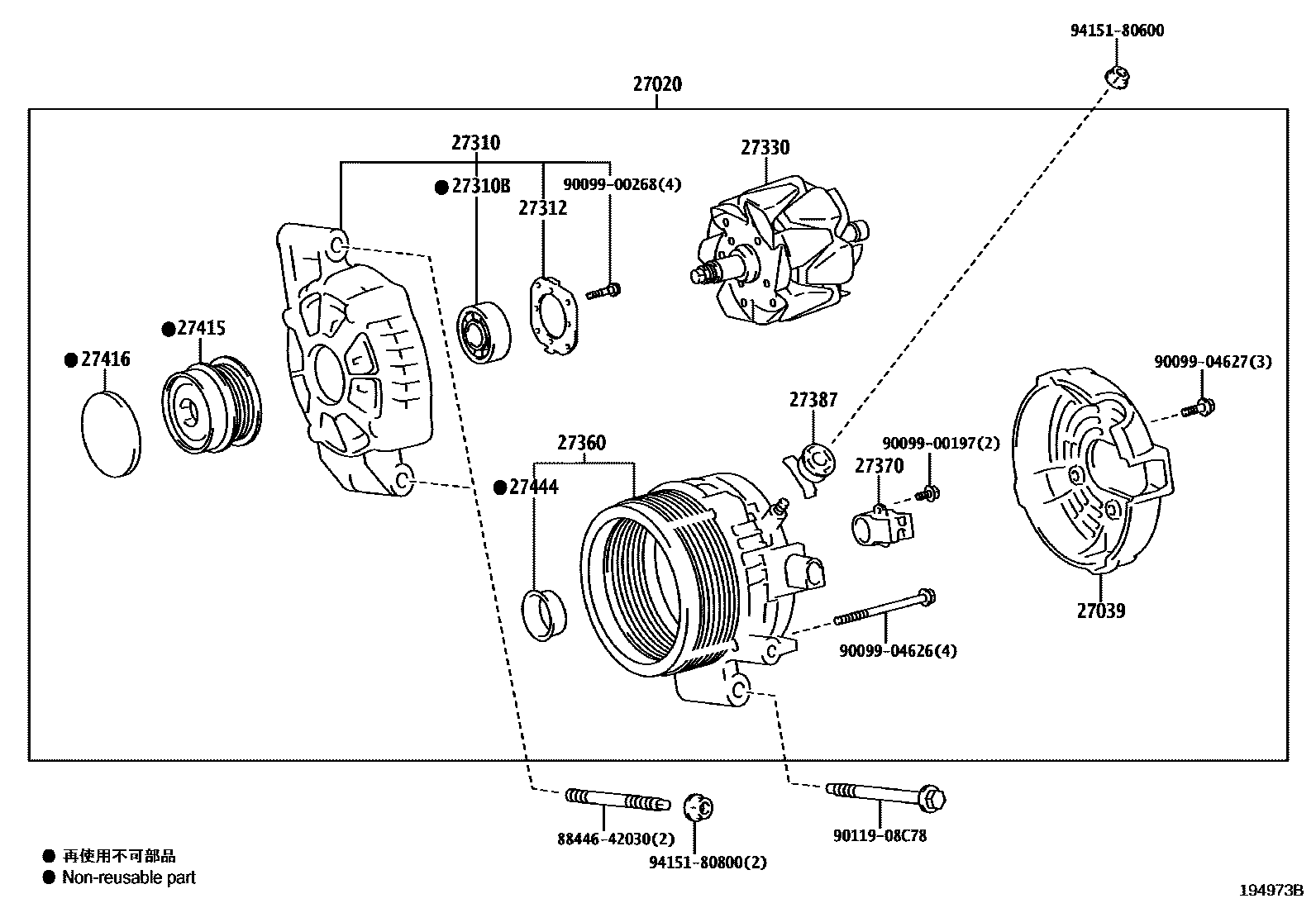

Toyota CAMRY Alternator EPC diagram — 194973B
Alternator — 194973B (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-25010
27039Alternator Rear End Cover27039-37220
27310Alternator Drive End Frame Assembly27310-24150 · 27310-25020
27310BBearing (for Alternator Drive End Frame)90099-10223
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-47330
27360Alternator Stator Coil Assembly27360-24150 · 27360-25020
27370Alternator Brush Holder Assembly27370-31220
27387Terminal Insulator27387-20130
27415PULLEY, ALTERNATOR W/CLUTCH27415-F0010
27416Generator pulley cover27416-0W050
27444Generator bearing cap seals27444-21190
