Toyota CAMRY Crankshaft & Piston — Figure 1301

Toyota CAMRY EPC diagram 1301, Crankshaft & Piston, with 1 images and 13 PNC and OE references.

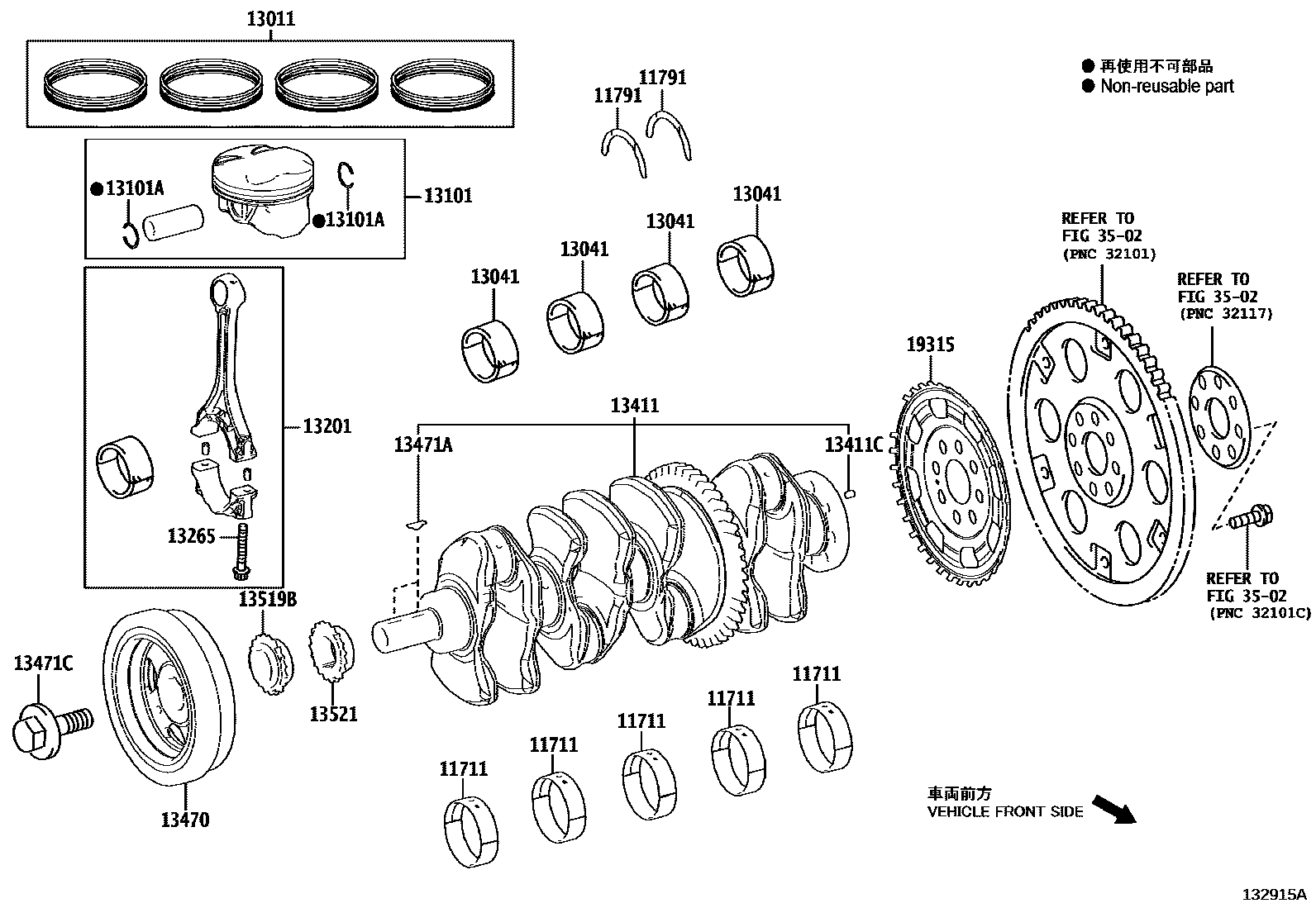

Toyota CAMRY Crankshaft & Piston EPC diagram — 132915A
Crankshaft & Piston — 132915A (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
11791Thrust washer on crankshaft11791-25030
13011Piston ring assembly13011-25050 · 13011-25080
13101Piston sub-assembly with pin13101-25030
13101ABore snap ring (for piston pin)90520-21024
13265Connecting rod bolts13265-25020
13411crankshaft13401-25010
13411CDirect sales (for crankshaft)90250-06035
13470Crankshaft wheel assembly13470-25010
13471ACrankshaft key (for crankshaft pulley assembly)90280-04001
13471CBolt (for crankshaft pulley assembly)90119-16020
13519BPIGNON, COM POMPE HUILE13519-25010
13521Crankshaft timing gear or sprocket13521-25010
19315No. 1 crankshaft angle signal plate19315-25010
