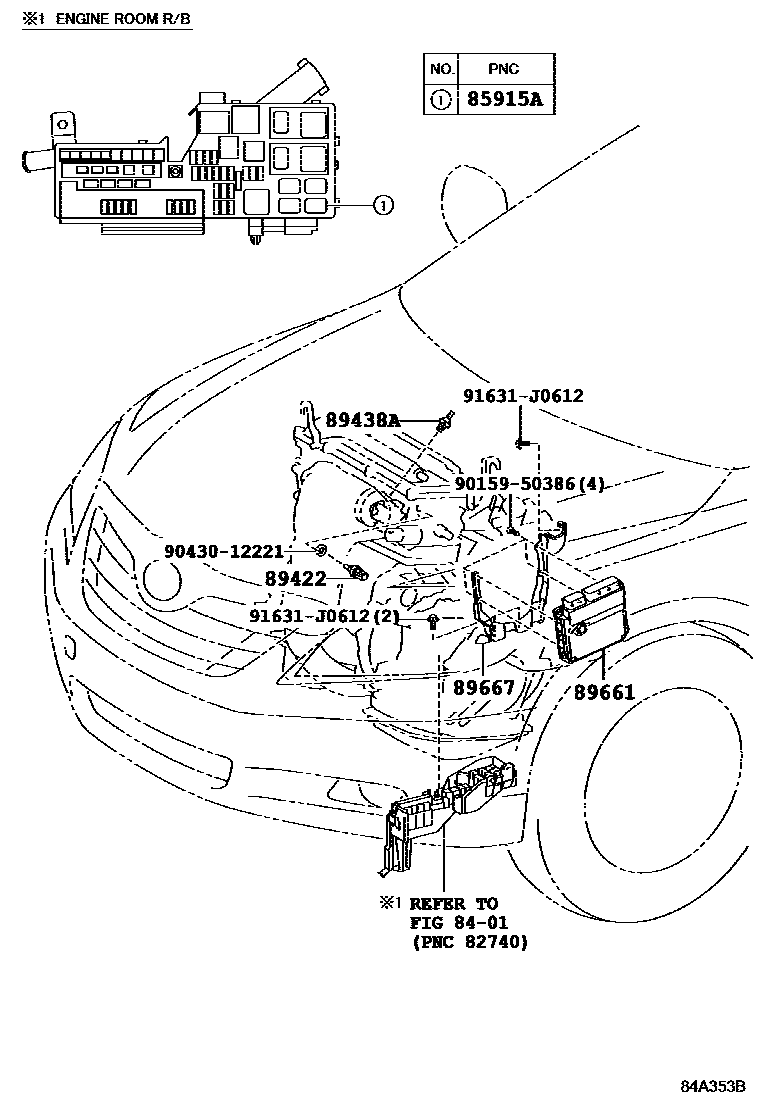

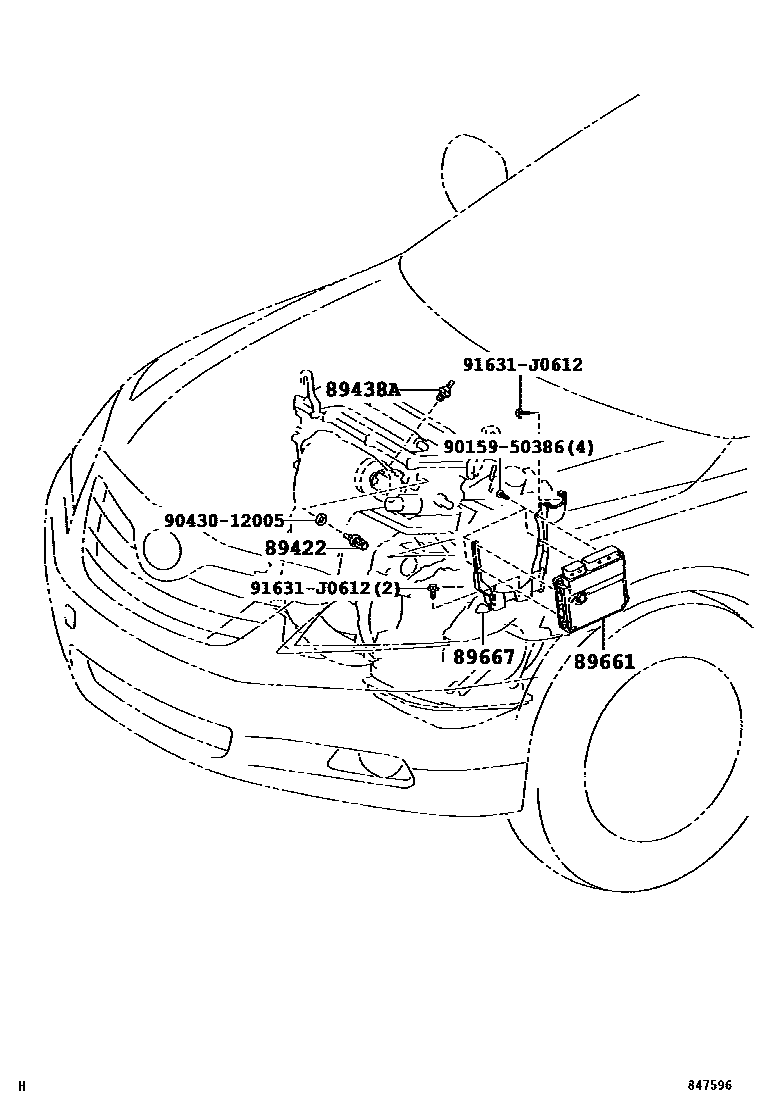

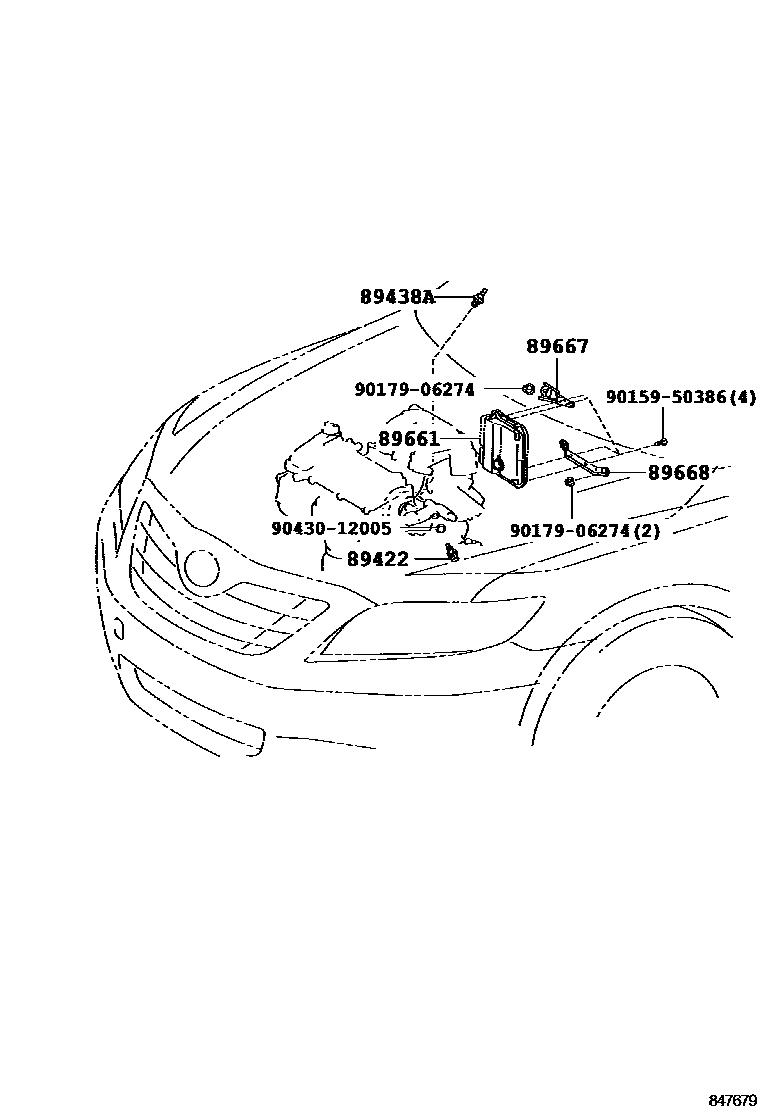

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 3 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85915A | main relay | 90987-02027 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89438A | Power steering oil pressure switch | 89438-33010 |
| 89661 | Engine control ECU | 89661-33770 · 89661-33771 · 89661-33B70 · 89661-33B71 · 89661-33B80 · 89661-33B90 · 89661-33B91 · 89661-33E30 · 89661-33E31 · 89661-33E40 · 89661-33E41 · 89661-33E50 · 89661-33E51 · 89661-33E60 · 89661-33E61 · 89661-33E90 · 89661-33E91 · 89661-33E92 · 89661-33F00 · 89661-33F01 · 89661-33F02 · 89661-33F20 · 89661-33F21 · 89661-33F30 · 89661-33F31 |
| 89667 | Engine control ECU bracket | 89667-33140 · 89667-33180 |
| 89668 | No. 2 engine control ECU bracket | 89668-33190 |
