Toyota CAMRY 线束和卡夹 — Figure 8202

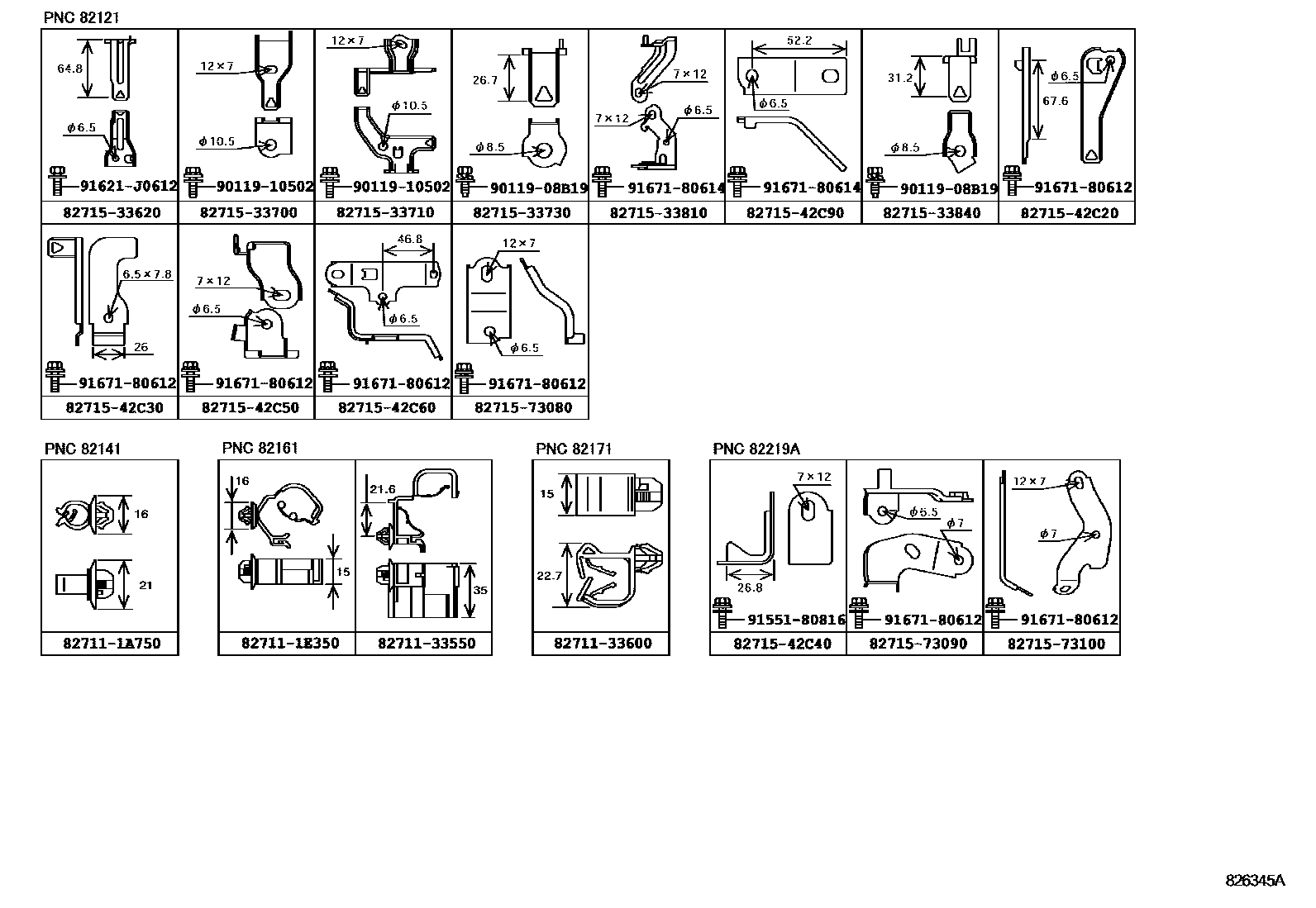

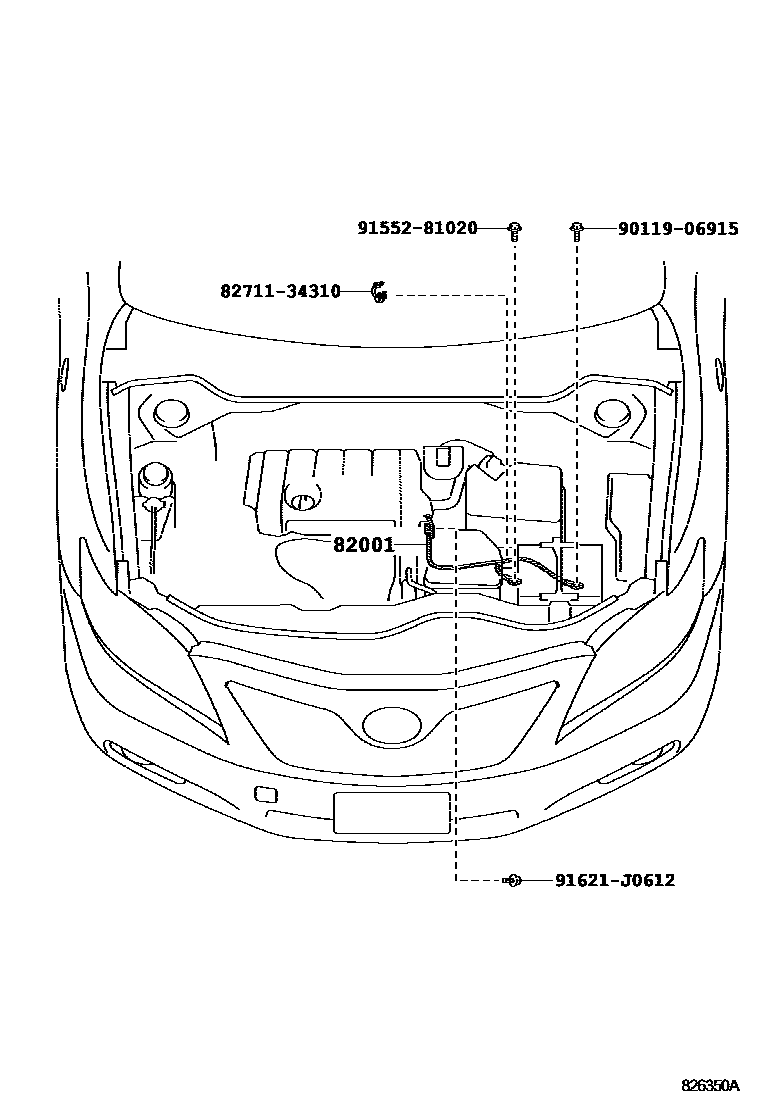

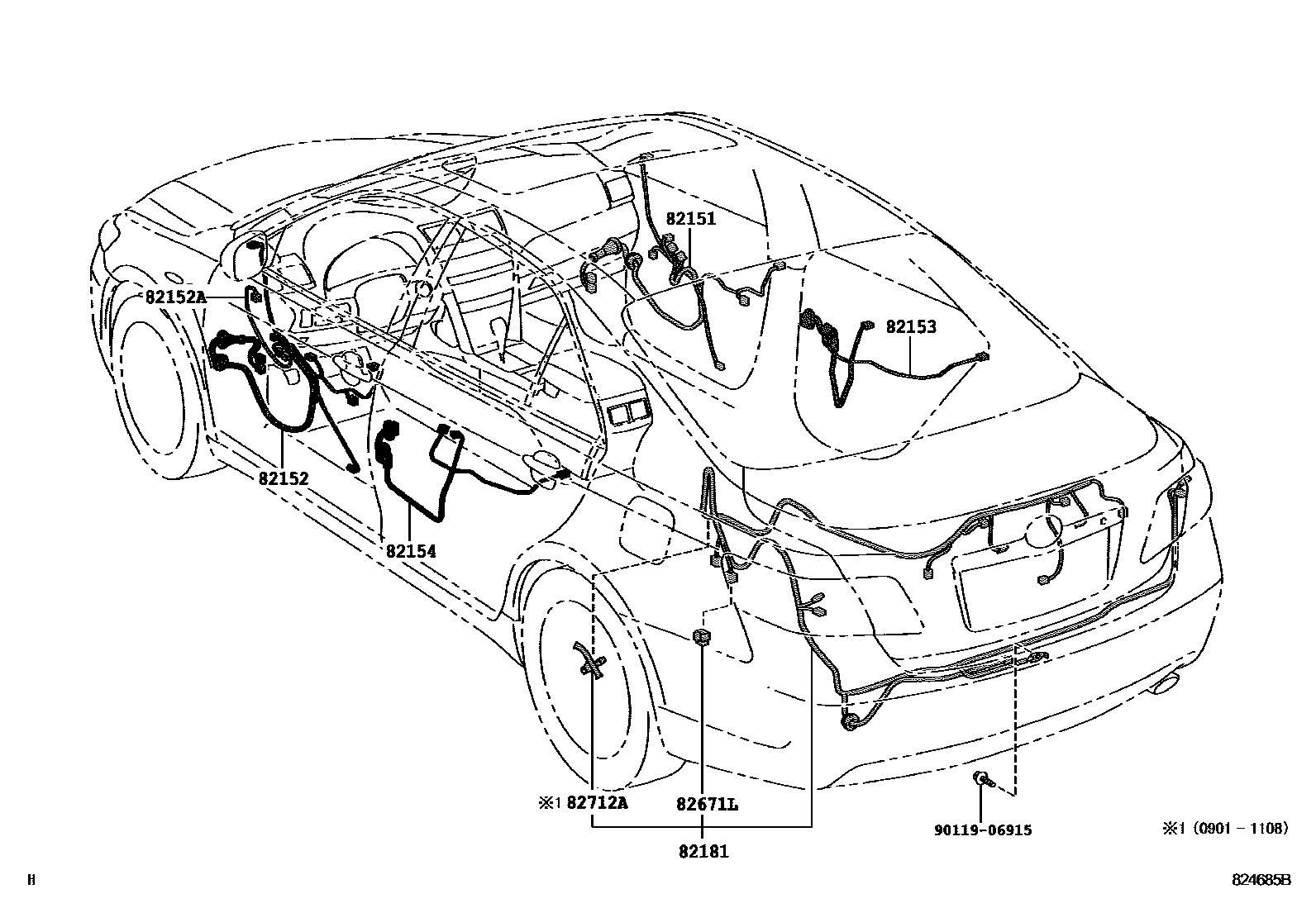

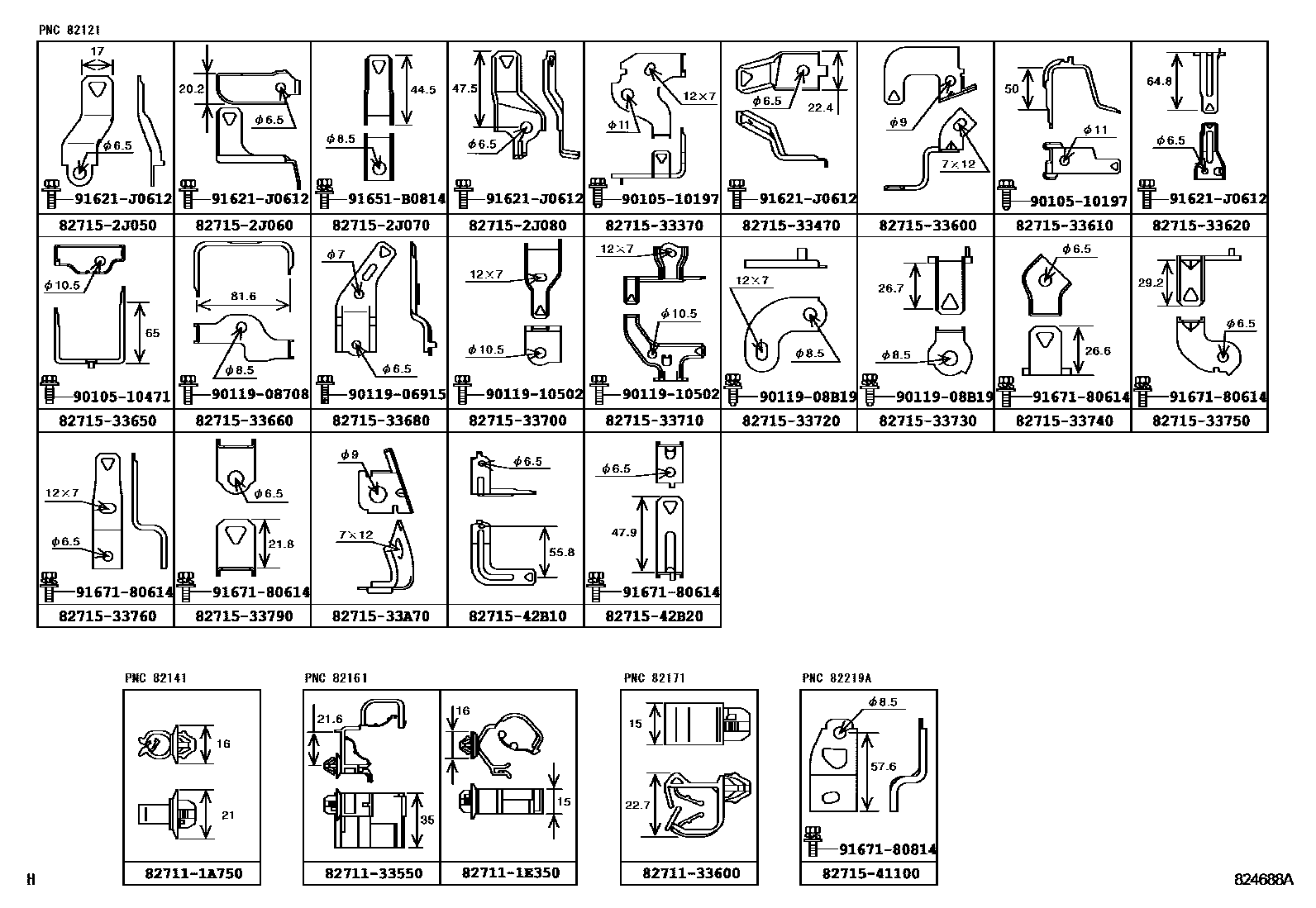

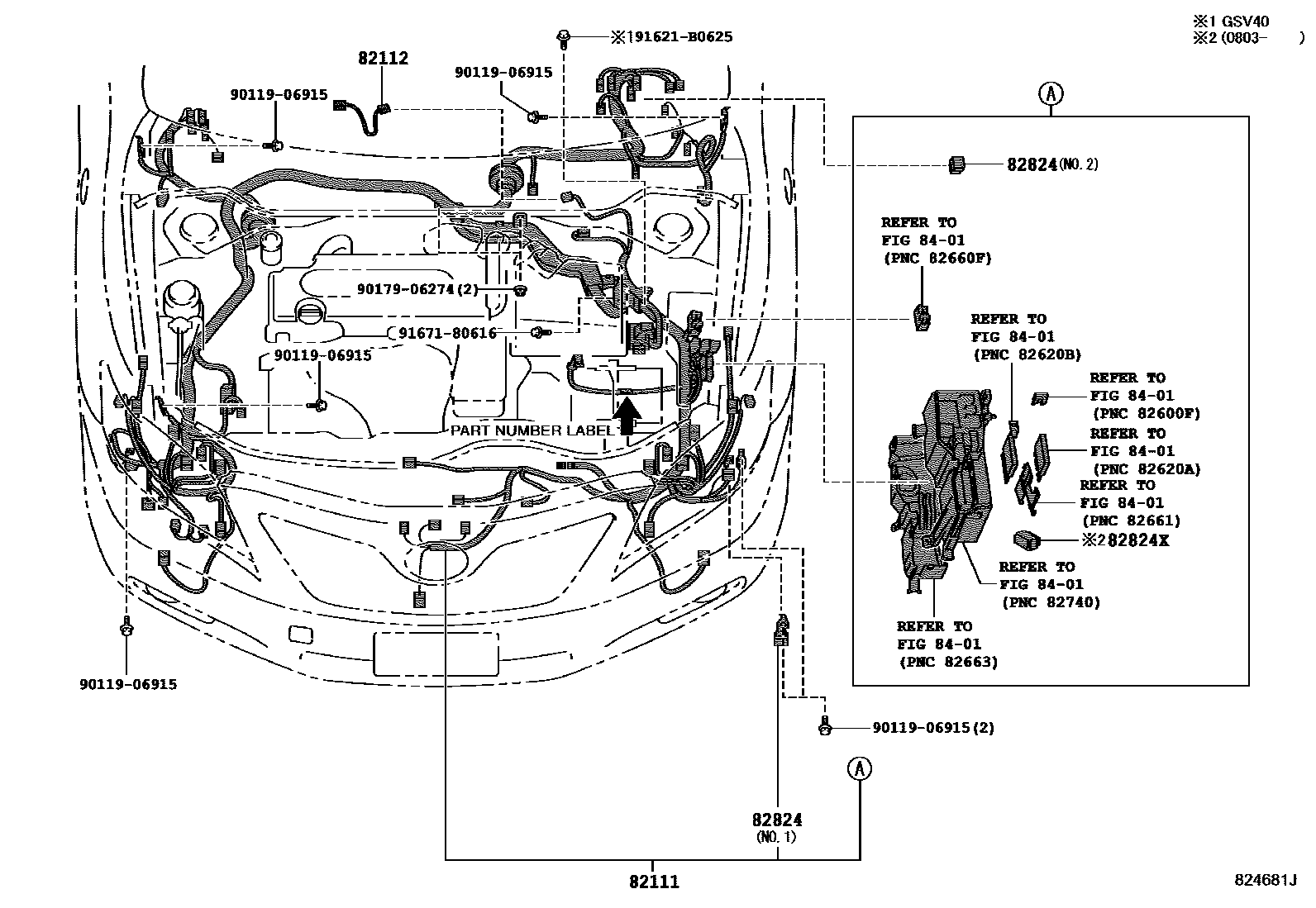

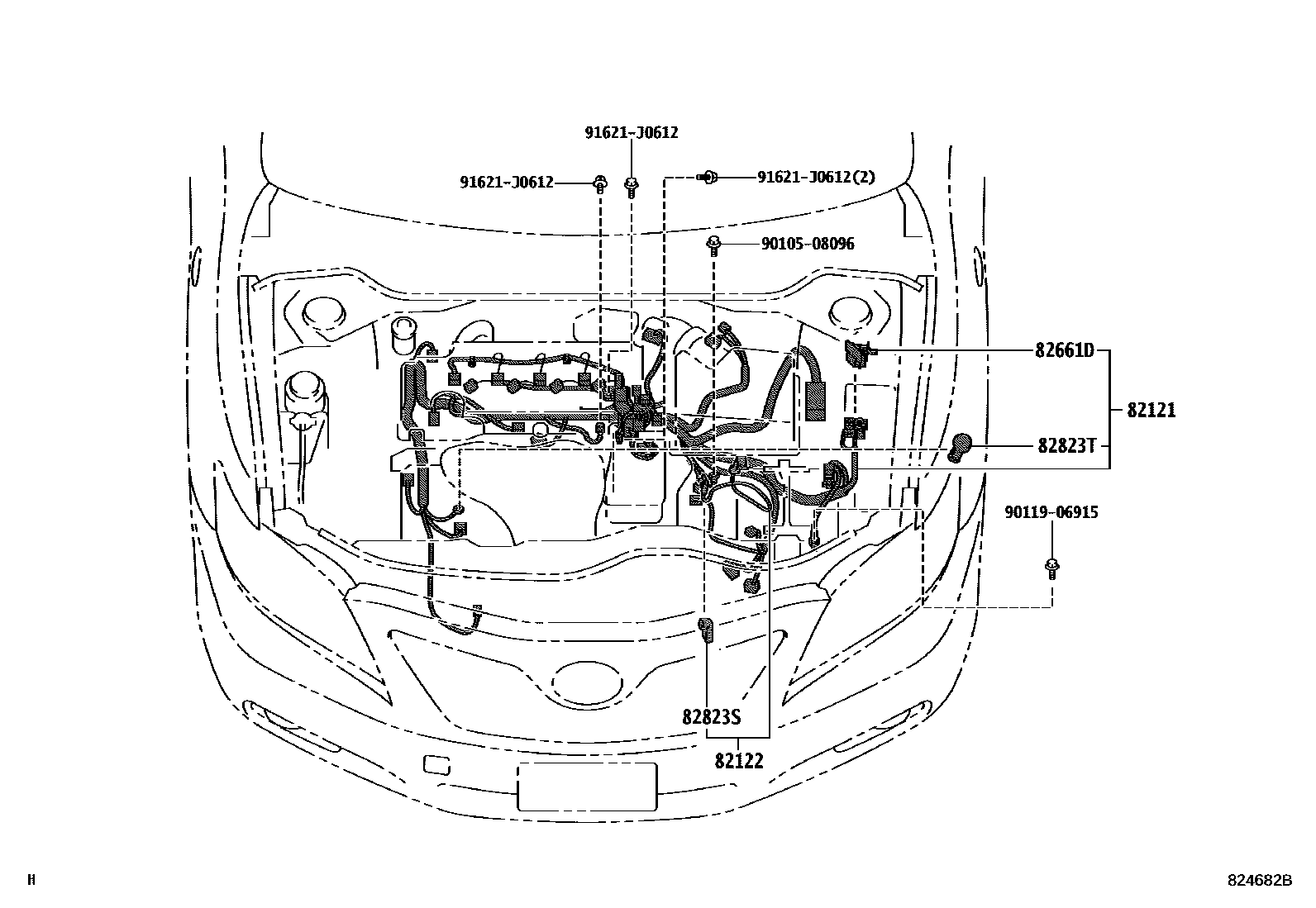

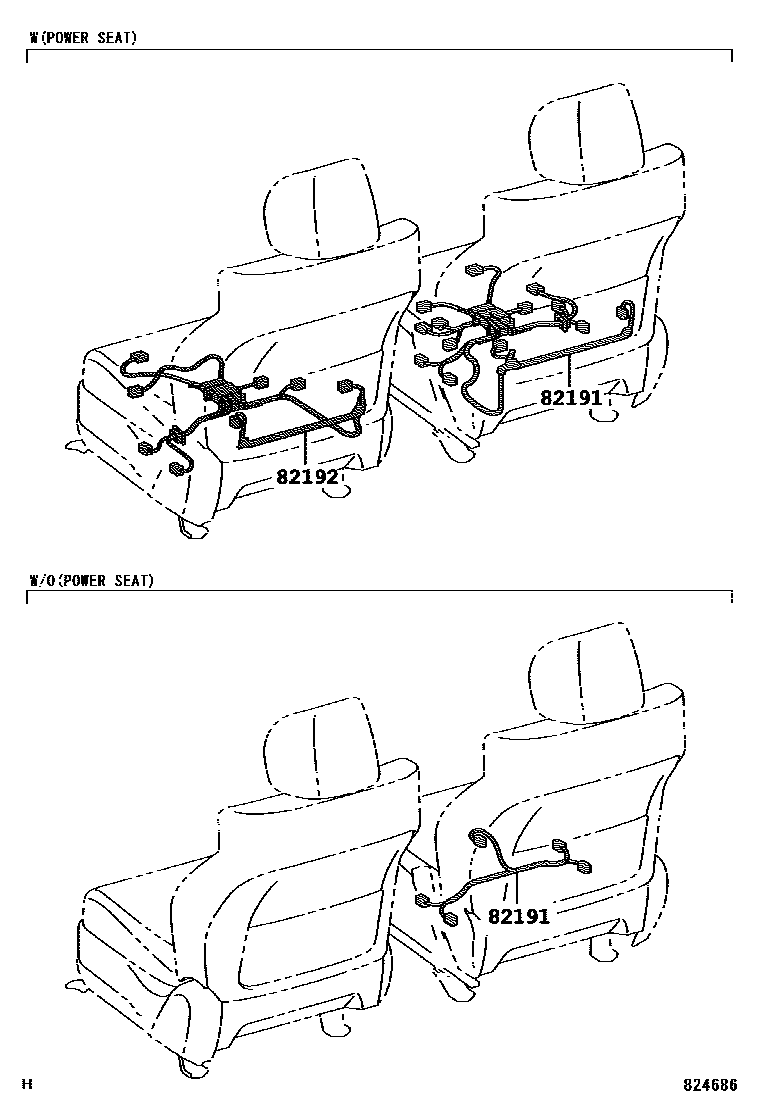

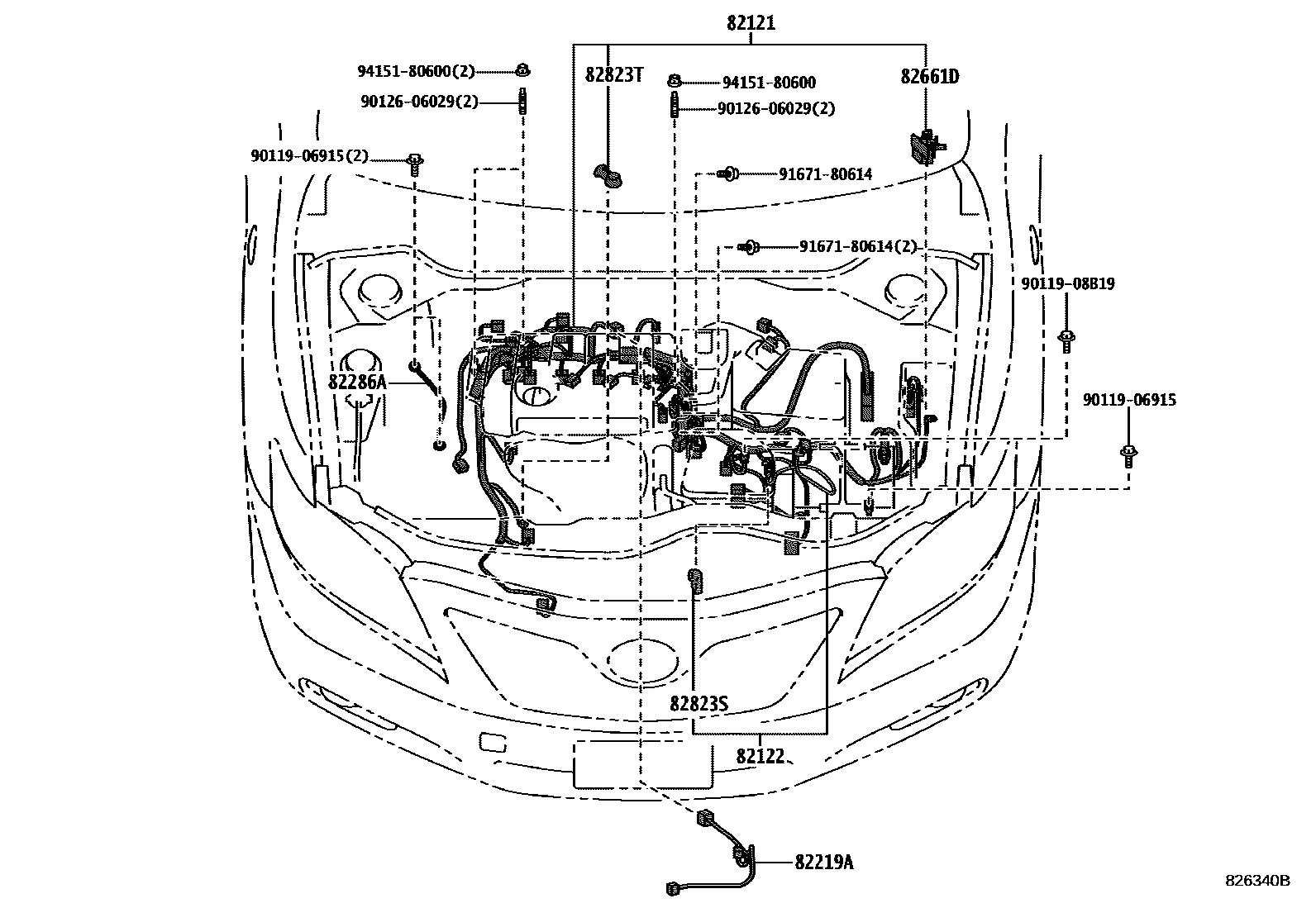

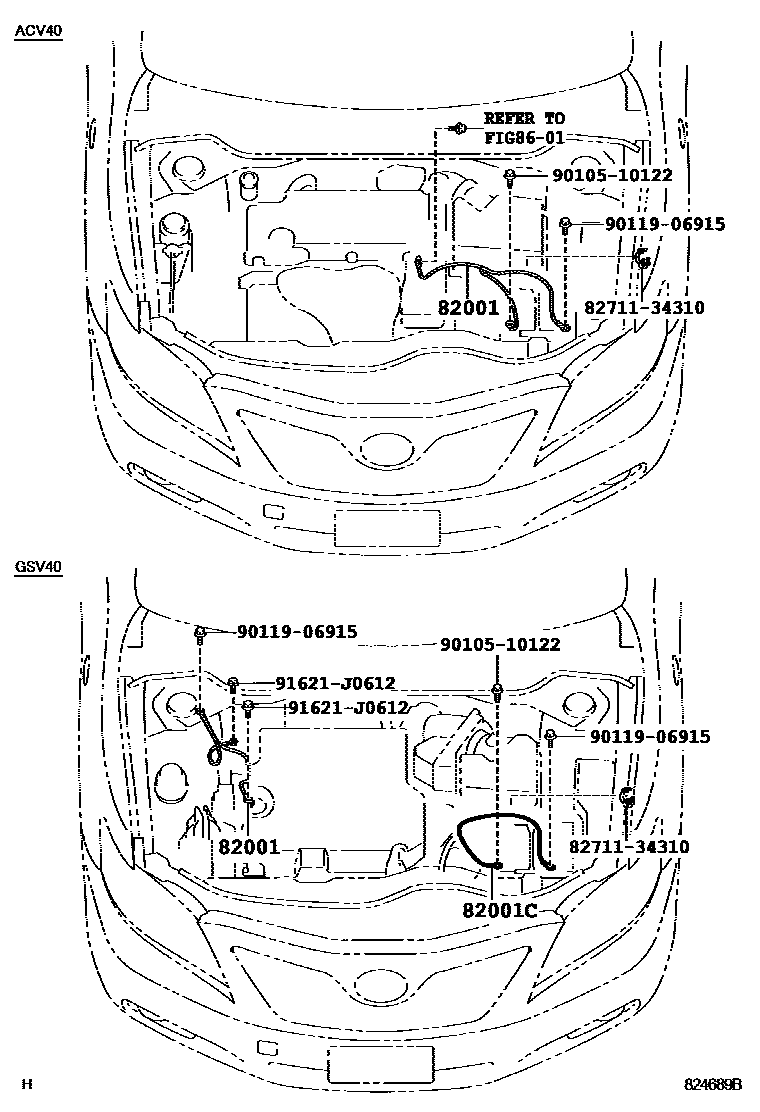

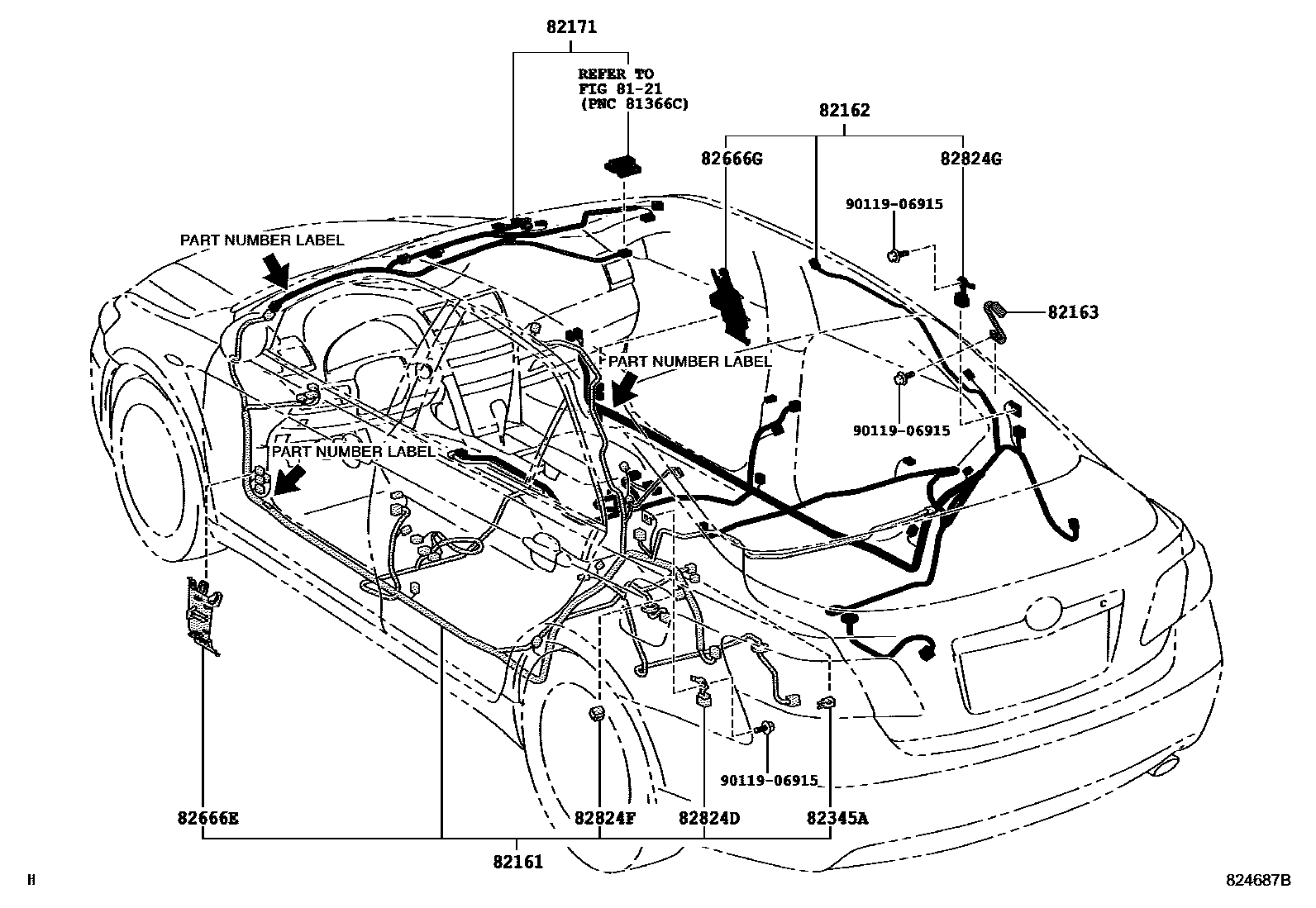

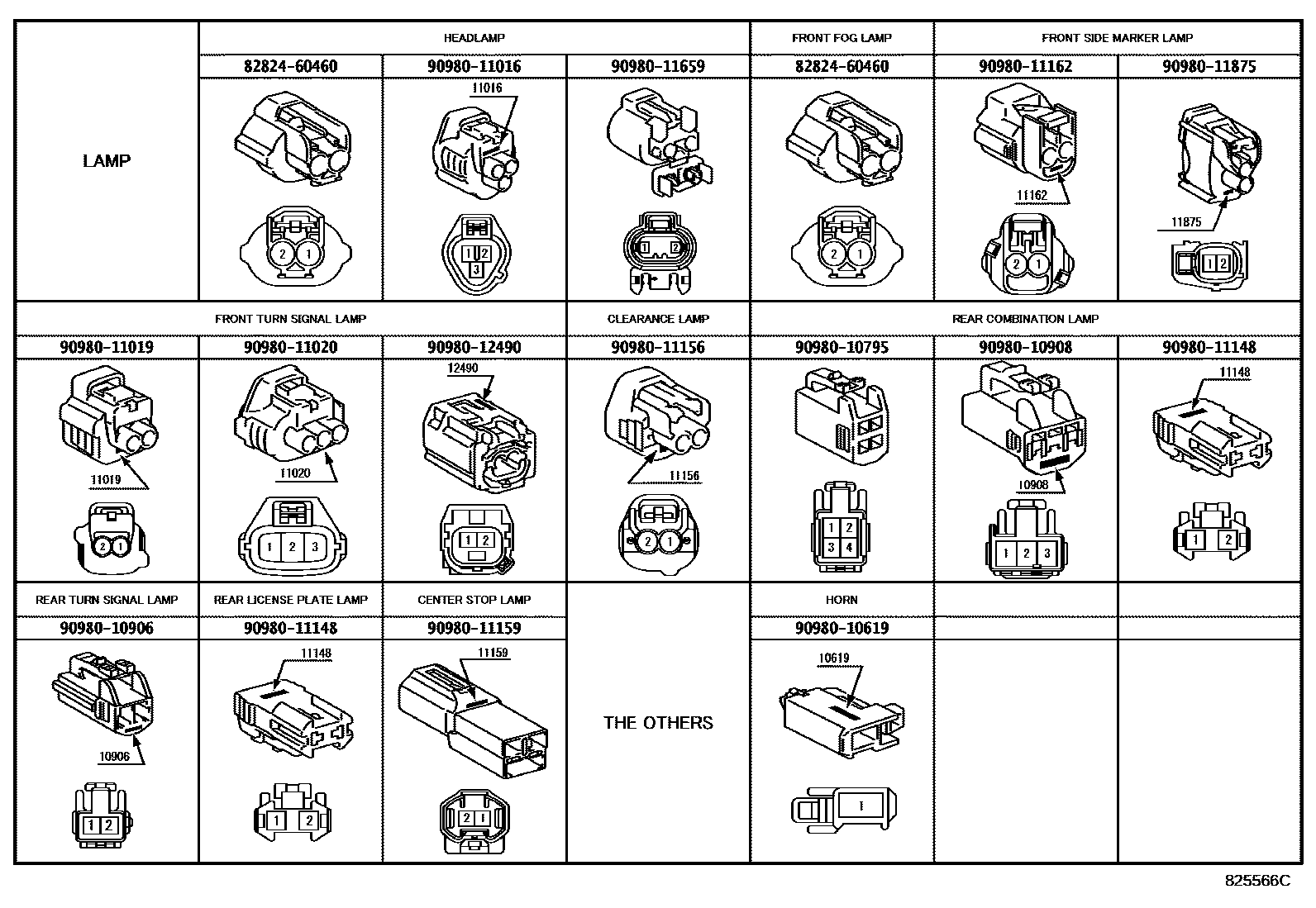

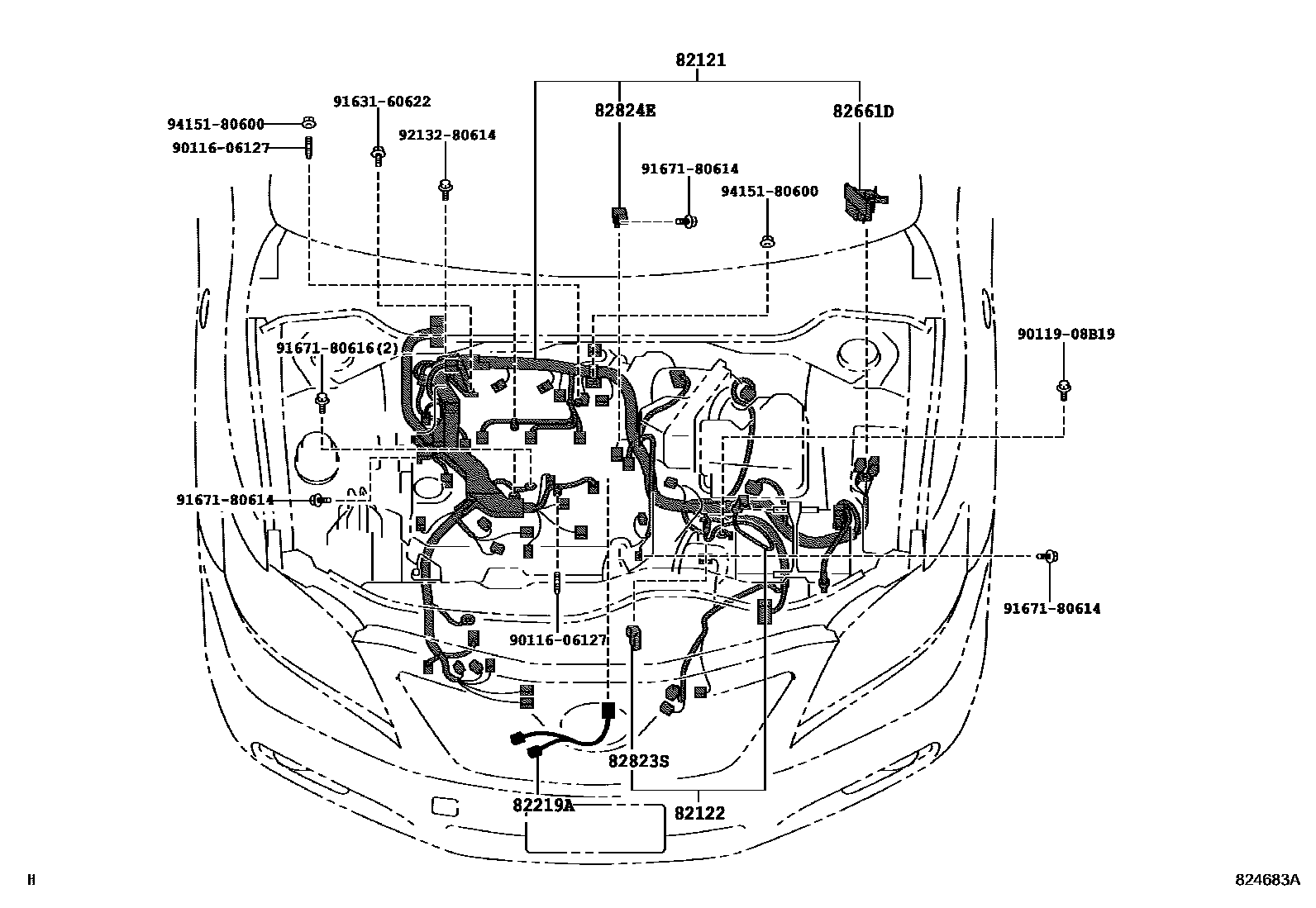

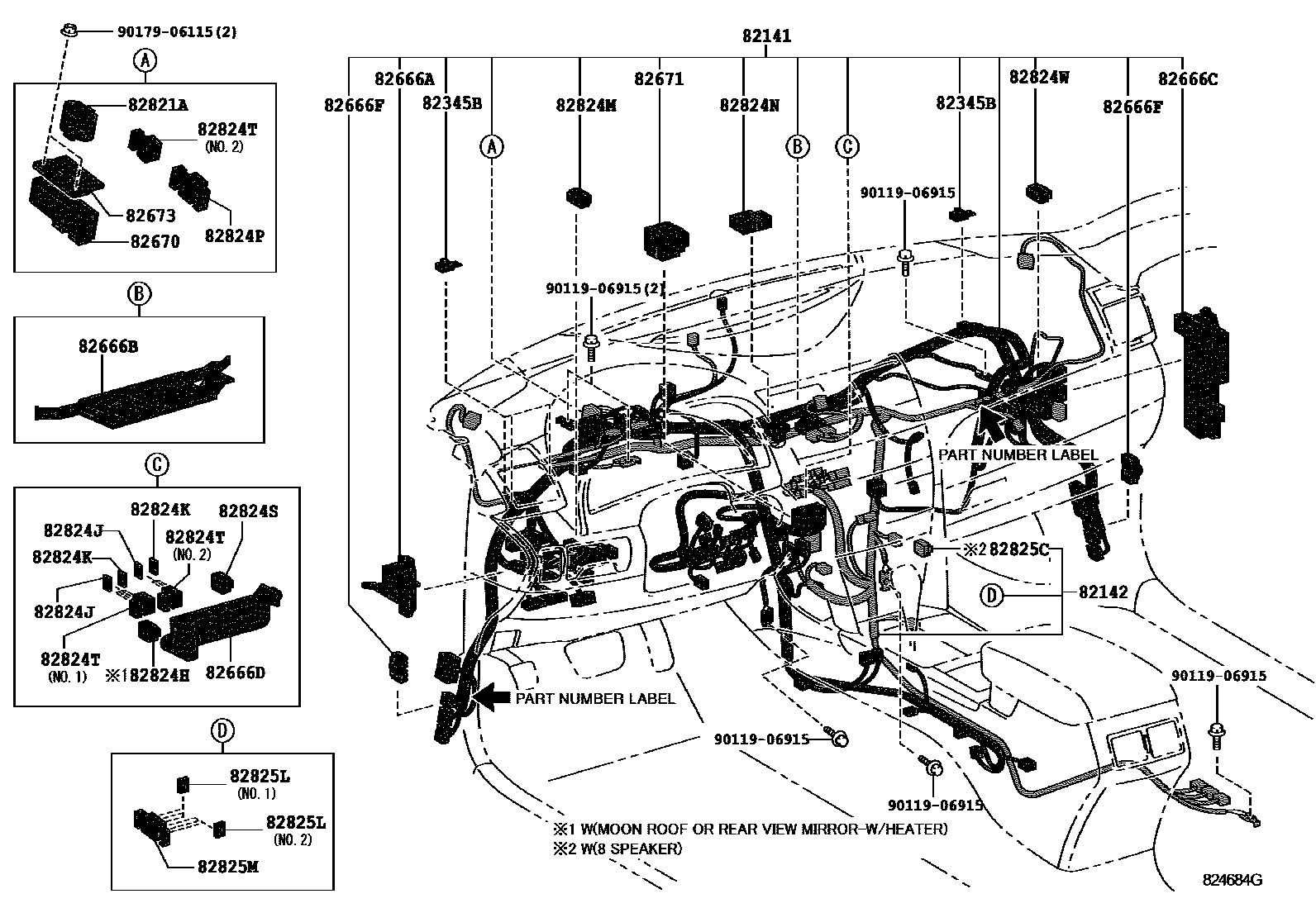

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 13 images and 58 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07425 · 90980-07428 · 90980-07467 |
| 82001C | Connection cable No. 2 | 90980-07426 |
| 82111 | Engine room main wiring harness | 82111-33D10 · 82111-33D11 · 82111-33D20 · 82111-33D21 · 82111-33D30 · 82111-33D31 · 82111-33D40 · 82111-33D41 · 82111-33D50 · 82111-33D51 · 82111-33D60 · 82111-33D61 · 82111-33D70 · 82111-33D71 · 82111-33J20 · 82111-33J21 · 82111-33J30 · 82111-33J31 · 82111-33J50 · 82111-33J51 · 82111-33J60 · 82111-33J61 |
| 82112 | Engine room wiring harness No. 2 | 82112-33060 |
| 82121 | Engine wiring harness | 82121-33A30 · 82121-33A31 · 82121-33A32 · 82121-33A40 · 82121-33A41 · 82121-33A42 · 82121-33A50 · 82121-33A51 · 82121-33A60 · 82121-33A61 · 82121-33C00 · 82121-33C10 · 82121-33C40 · 82121-33C41 |
| 82122 | Engine No. 2 wiring harness | 82122-33080 |
| 82141 | Dashboard wiring harness | 82141-33J50 · 82141-33J51 · 82141-33J60 · 82141-33J61 · 82141-33J70 · 82141-33J71 · 82141-33J80 · 82141-33J81 · 82141-33J90 · 82141-33J91 · 82141-33K00 · 82141-33K01 · 82141-33K10 · 82141-33K11 · 82141-33K20 · 82141-33K21 · 82141-33K30 · 82141-33K31 · 82141-33K40 · 82141-33K41 · 82141-33K50 · 82141-33K51 · 82141-33K60 · 82141-33K61 · 82141-33K70 · 82141-33K71 · 82141-33P80 · 82141-33P81 · 82141-33P90 · 82141-33P91 · 82141-33Q00 · 82141-33Q01 · 82141-33Q10 · 82141-33Q11 · 82141-33Q30 · 82141-33Q31 · 82141-33Q40 · 82141-33Q41 · 82141-33S10 · 82141-33S11 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-33150 · 82142-33160 · 82142-33161 · 82142-33170 · 82142-33171 · 82142-33180 · 82142-33181 · 82142-33190 · 82142-33191 · 82142-33200 · 82142-33201 · 82142-33260 · 82142-33320 · 82142-33330 · 82142-33430 · 82142-33490 |
| 82151 | Right front door wiring harness | 82151-33A20 · 82151-33A30 · 82151-33A40 · 82151-33B30 · 82151-33B40 · 82151-33C10 |
| 82152 | Left front door wiring harness | 82152-33A40 · 82152-33A50 · 82152-33A60 · 82152-33A70 · 82152-33B80 · 82152-33B90 · 82152-33C60 |
| 82152A | Left front door wiring harness No. 2 | 82155-33020 · 82156-33010 · 82156-33020 |
| 82153 | Rear door wiring harness No. 1 | 82153-33250 · 82153-33260 · 82153-33290 |
| 82154 | Rear door wiring harness No. 2 | 82154-33180 · 82154-33190 · 82154-33220 |
| 82161 | floor wiring harness | 82161-33B00 · 82161-33B10 · 82161-33B40 · 82161-33B50 · 82161-33C90 · 82161-33D00 · 82161-33D10 · 82161-33D20 · 82161-33D30 · 82161-33D40 · 82161-33G50 · 82161-33G60 · 82161-33G70 · 82161-33G80 |
| 82162 | Floor wiring harness No. 2 | 82162-33C40 · 82162-33C50 · 82162-33C60 · 82162-33C70 · 82162-33C80 · 82162-33C90 · 82162-33D00 · 82162-33K20 · 82162-33K30 · 82162-33K40 · 82162-33K50 · 82162-33K51 · 82162-33N40 |
| 82163 | Floor wiring harness No. 3 | 82163-33090 |
| 82171 | Roof No. 1 wiring harness | 82171-33A30 · 82171-33A40 · 82171-33A70 · 82171-33D00 · 82171-33D10 · 82171-33D40 |
| 82181 | Luggage No. 1 wiring harness | 82181-33170 · 82181-33180 · 82181-33190 · 82181-33280 · 82181-33290 · 82181-33310 |
| 82191 | Front right seat wiring harness | 82191-33140 · 82191-33300 · 82191-33310 · 82191-33460 · 82191-33470 |
| 82192 | Front left seat wiring harness | 82192-33270 · 82192-33280 · 82192-33420 · 82192-33430 |
| 82219A | sensor harness | 82219-41010 · 82219-73010 |
| 82286A | Line 2 | 82286-33010 |
| 82345A | diode | 82345-32010 |
| 82345B | diode | 82345-32010 |
| 82661D | No. 1 relay box side cover | 82661-33010 |
| 82666A | Connector holder No. 2 | 82666-33300 |
| 82666B | No. 3 connector holder | 82666-33310 |
| 82666C | No. 4 connector holder | 82666-33320 |
| 82666D | No. 5 connector holder | 82666-33380 |
| 82666E | No. 6 connector holder | 82666-33360 |
| 82666F | No. 7 connector holder | 82666-60220 |
| 82666G | No. 8 connector holder | 82666-33370 |
| 82670 | No. 1 junction box assembly | 82671-33070 |
| 82671 | junction box | 82671-33080 |
| 82671L | No. 4 junction box | 82671-30340 |
| 82673 | Junction box bracket | 82673-33040 |
| 82712A | Wire harness bracket | 82712-33121 |
| 82821A | Connector cover | 82821-33250 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22080 |
| 82824 | Harness connector | 82824-48020 · 82824-52280 |
| 82824D | Harness connector | 82824-48070 |
| 82824E | Harness connector | 82824-48020 |
| 82824F | Harness connector | 82824-30220 |
| 82824G | Harness connector | 82824-48070 |
| 82824H | Harness connector | 82824-20110 |
| 82824J | Harness connector | 82824-42200 |
| 82824K | Harness connector | 82824-42210 |
| 82824M | Harness connector | 82824-12210 |
| 82824N | Harness connector | 82824-48080 |
| 82824P | Harness connector | 82824-33250 |
| 82824S | Harness connector | 82824-50110 |
| 82824T | Harness connector | 82824-42180 · 82824-42190 |
| 82824W | Harness connector | 82824-30170 |
| 82824X | Harness connector | 82824-33300 |
| 82825C | Harness connector | 82824-20110 · 82824-22080 |
| 82825L | Harness connector | 82824-42200 · 82824-42210 |
| 82825M | Harness connector | 82824-33240 |
