Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 3 images and 14 PNC and OE references.

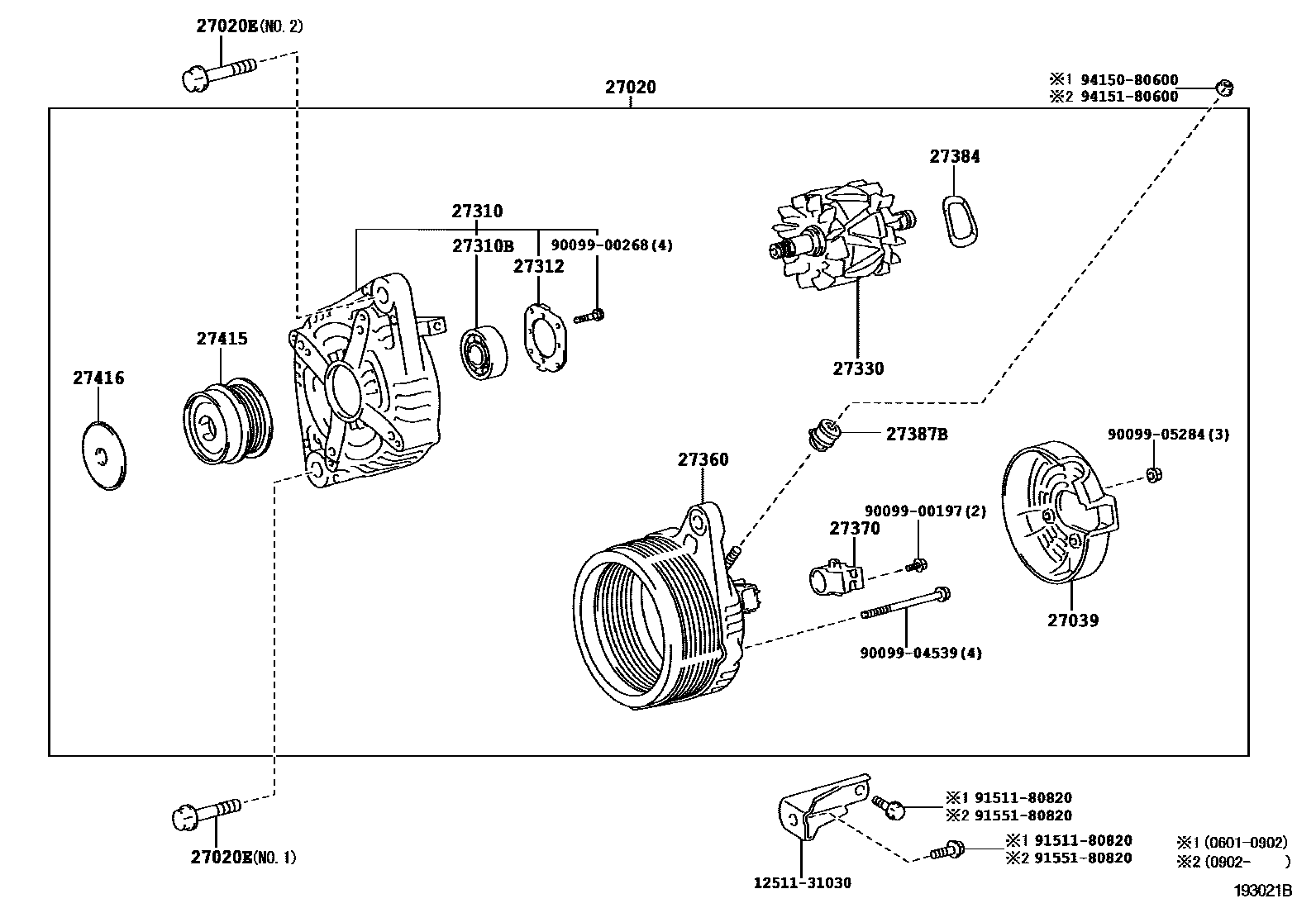

Toyota CAMRY Alternator EPC diagram — 193021B
Alternator — 193021B (200601 – 999999)

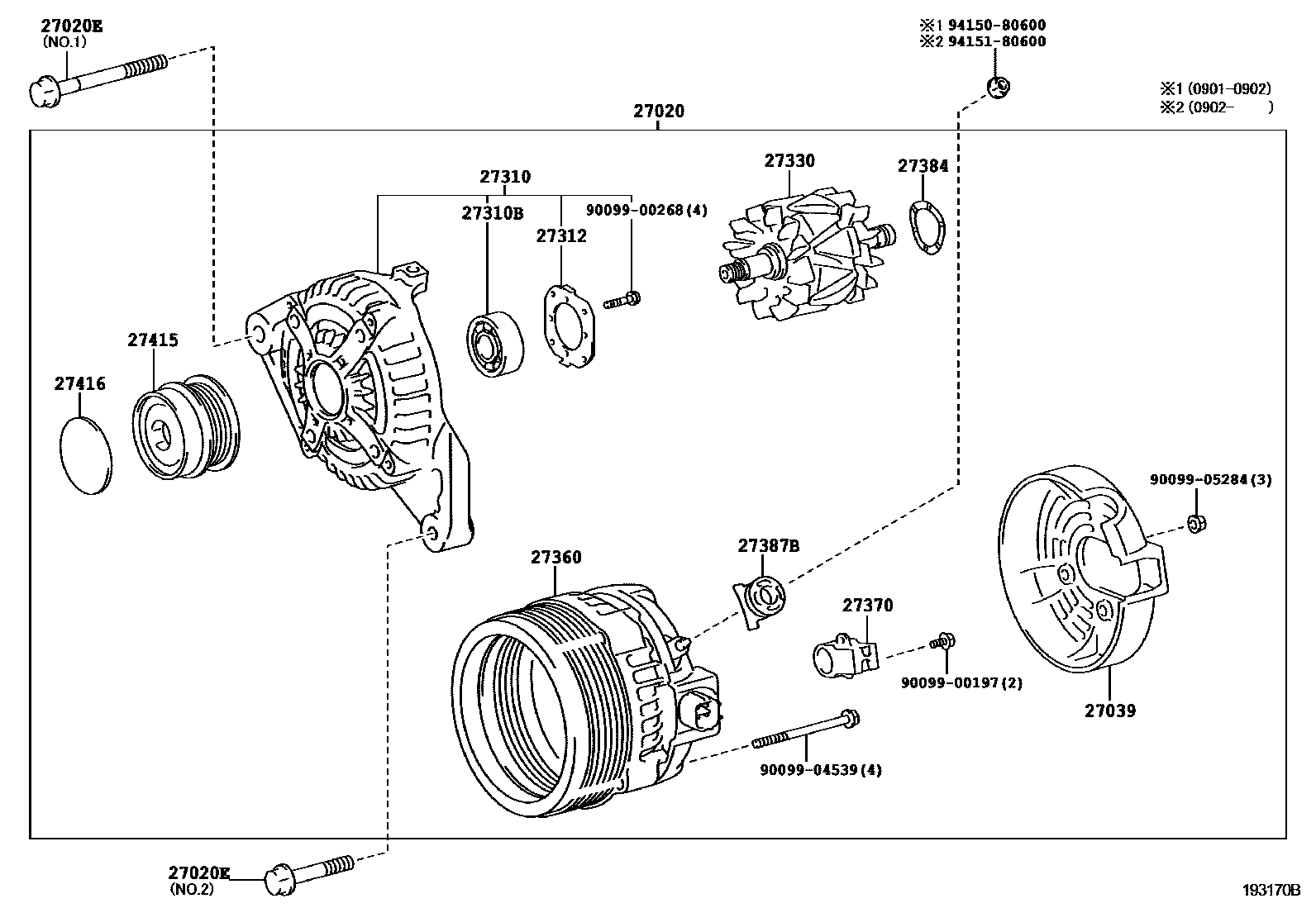

Toyota CAMRY Alternator EPC diagram — 193170B
Alternator — 193170B (200901 – 999999)

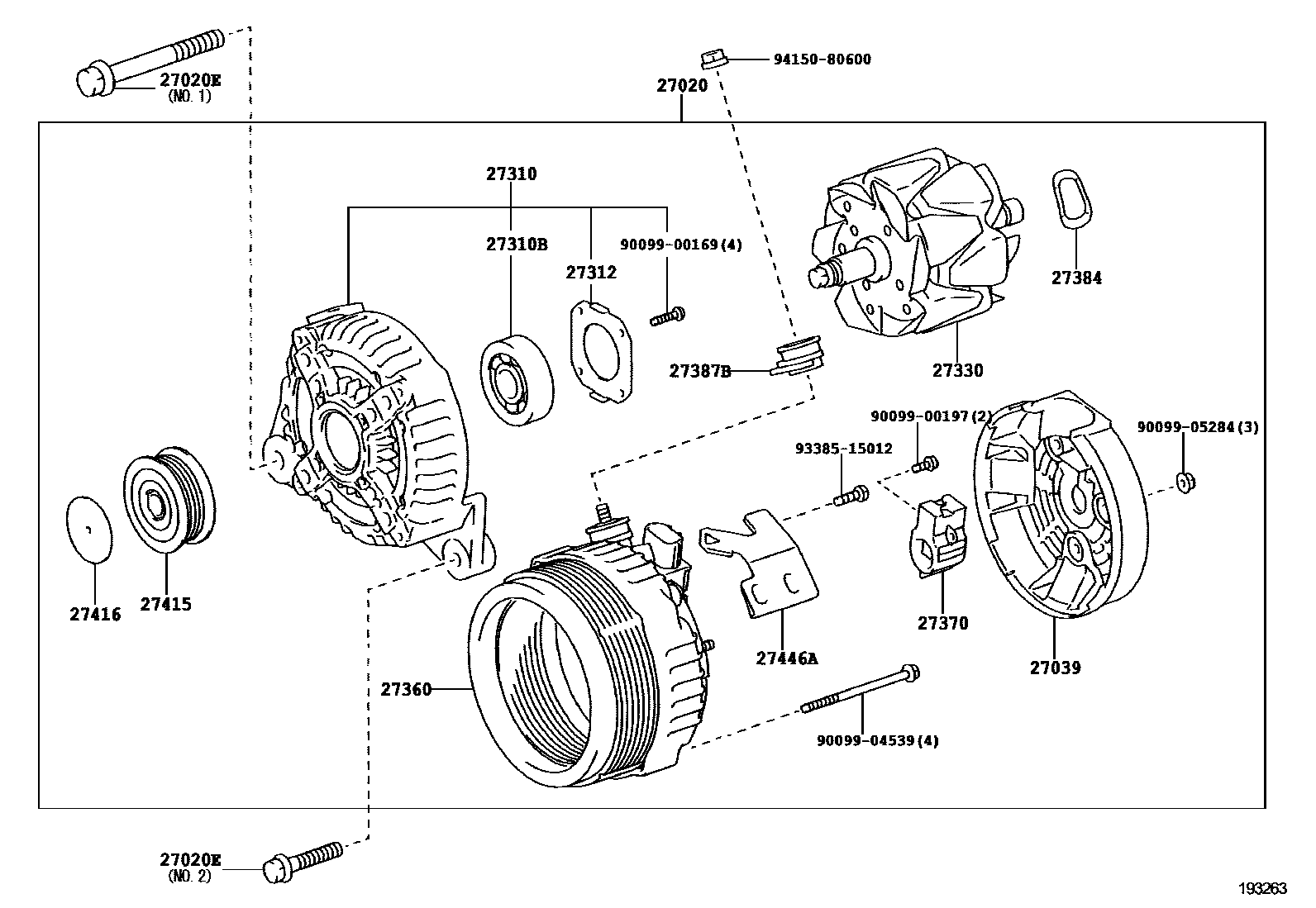

Toyota CAMRY Alternator EPC diagram — 193263
Alternator — 193263 (200601 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-28320 · 27060-28321 · 27060-31080 · 27060-31081 · 27060-31082 · 27060-36050
27020EBolts (for generator)90105-10562 · 91512-81085 · 91551-80840 · 91552-81040 · 91552-81045 · 91552-81070
27039Alternator Rear End Cover27039-26170 · 27039-27060 · 27039-31390
27310Alternator Drive End Frame Assembly27310-28120 · 27310-31290 · 27310-36090
27310BBearing (for Alternator Drive End Frame)90099-10142 · 90099-10223
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-30070
27360Alternator Stator Coil Assembly27360-28280 · 27360-31330 · 27360-36090
27370Alternator Brush Holder Assembly27370-31220 · 27370-58460
27384Washer27384-50030
27387BGenerator terminal insulation pad27387-20130
27415PULLEY, ALTERNATOR W/CLUTCH27415-0W010 · 27415-0W040 · 27415-0W120 · 27415-0W130
27416Generator pulley cover27416-0W010 · 27416-0W020 · 27416-0W050
27446Acard holder27446-28120
