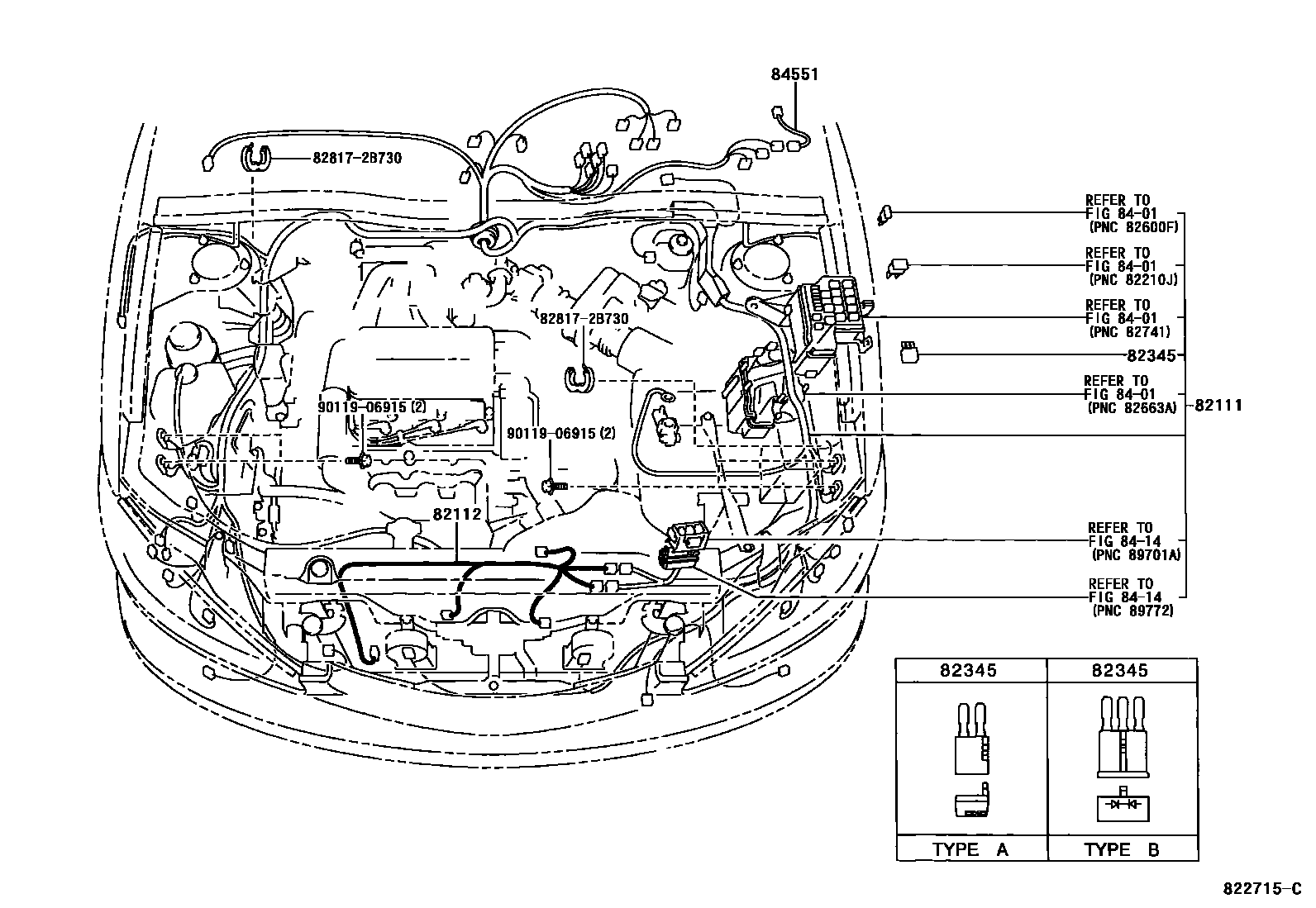

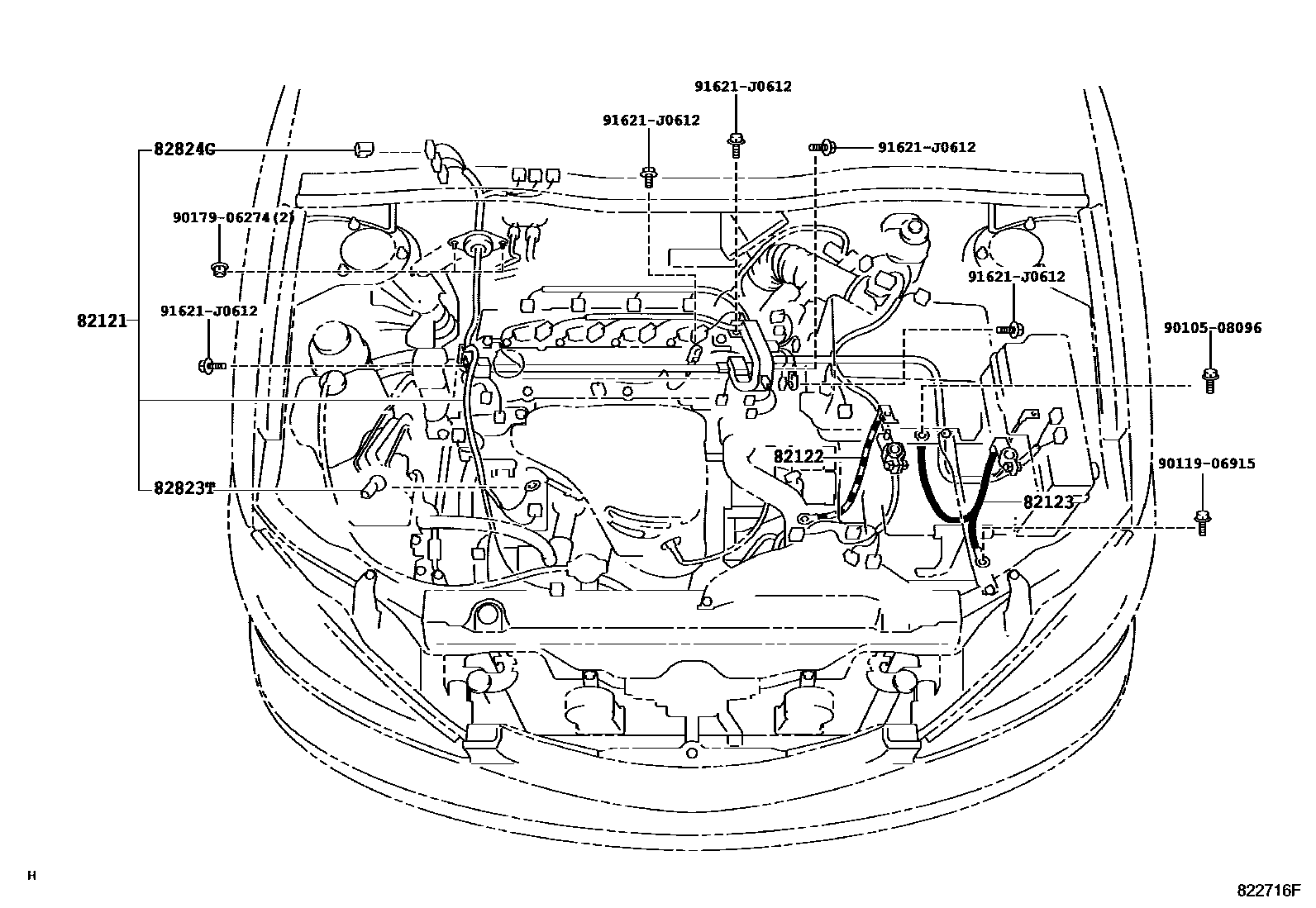

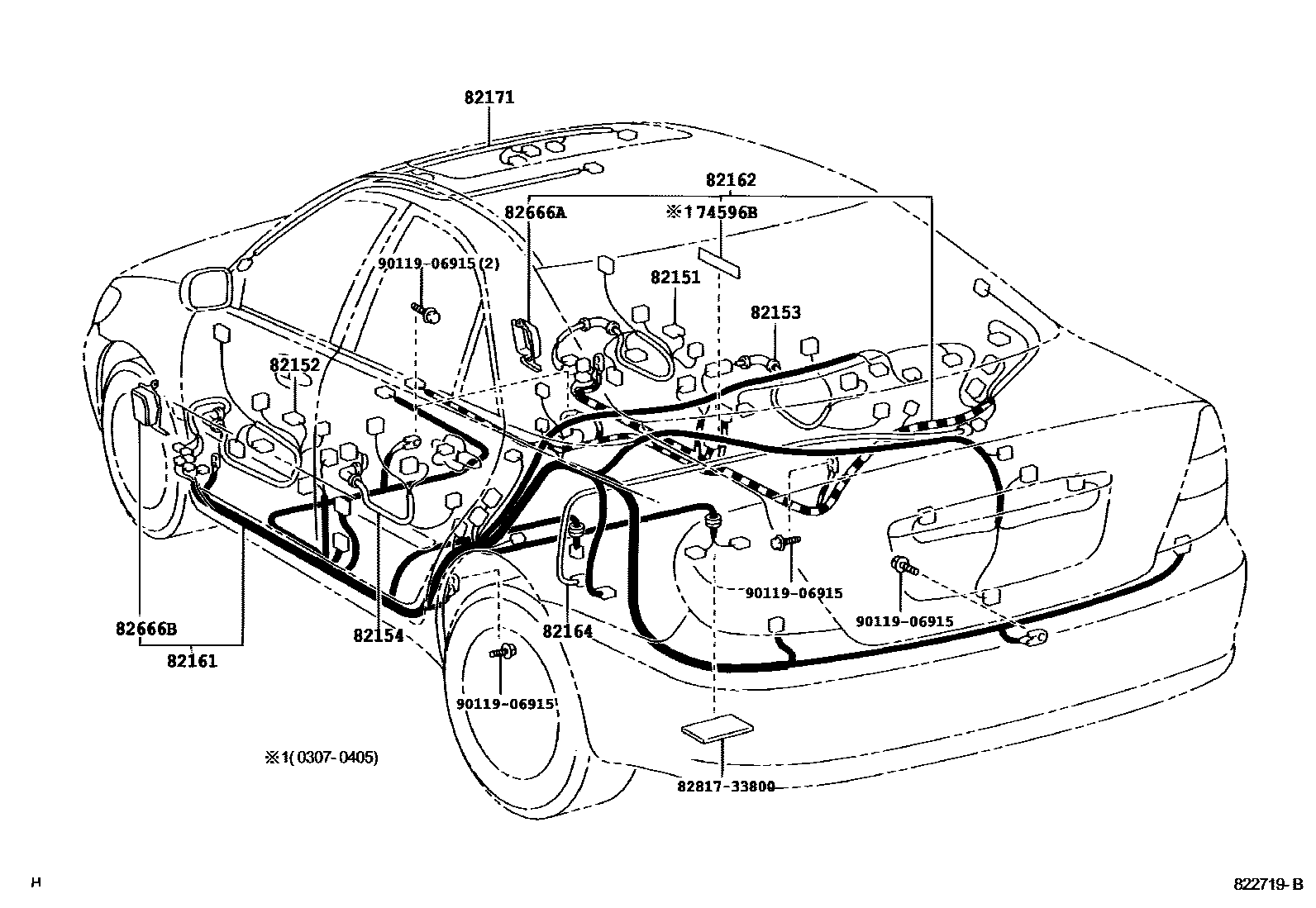

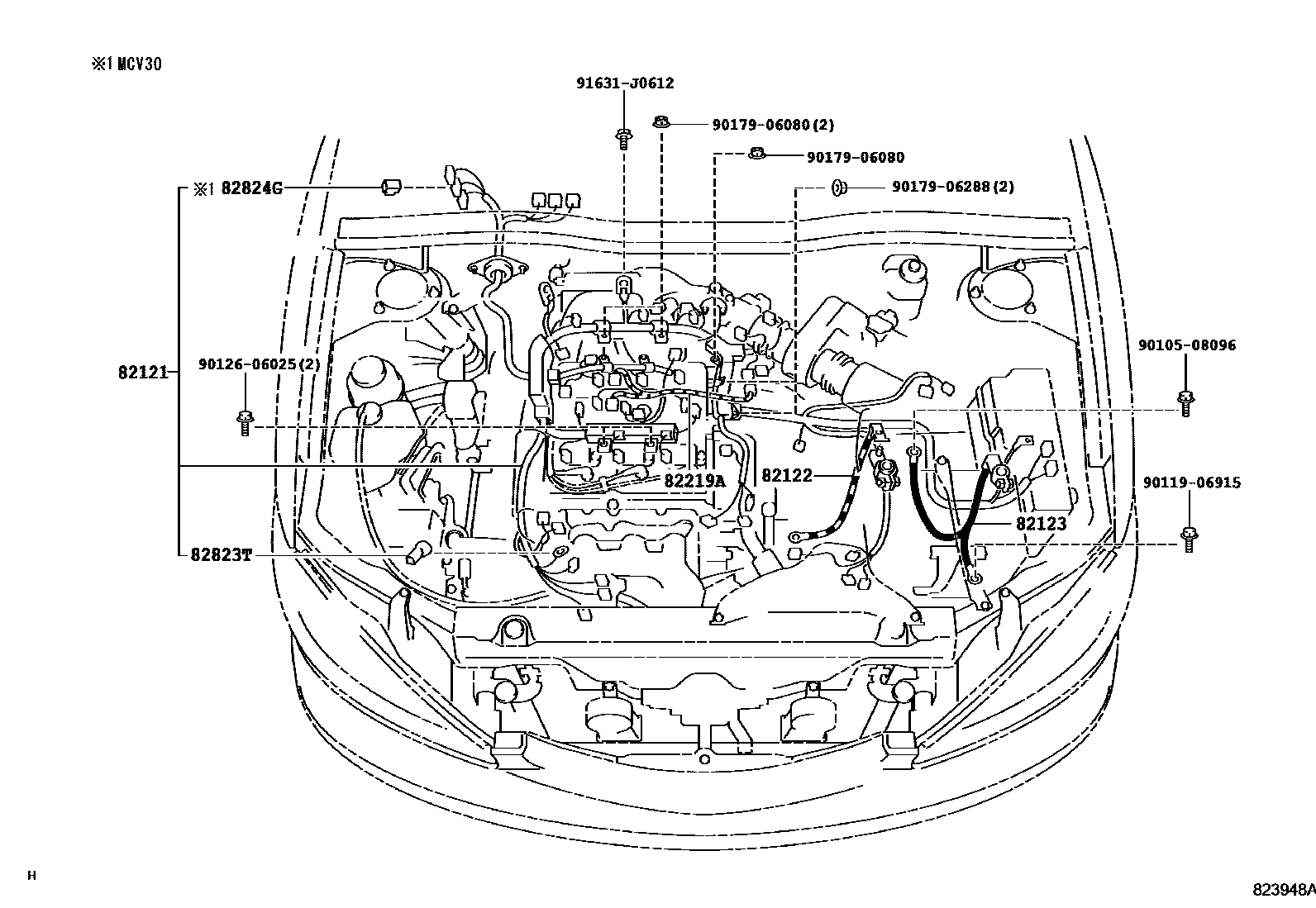

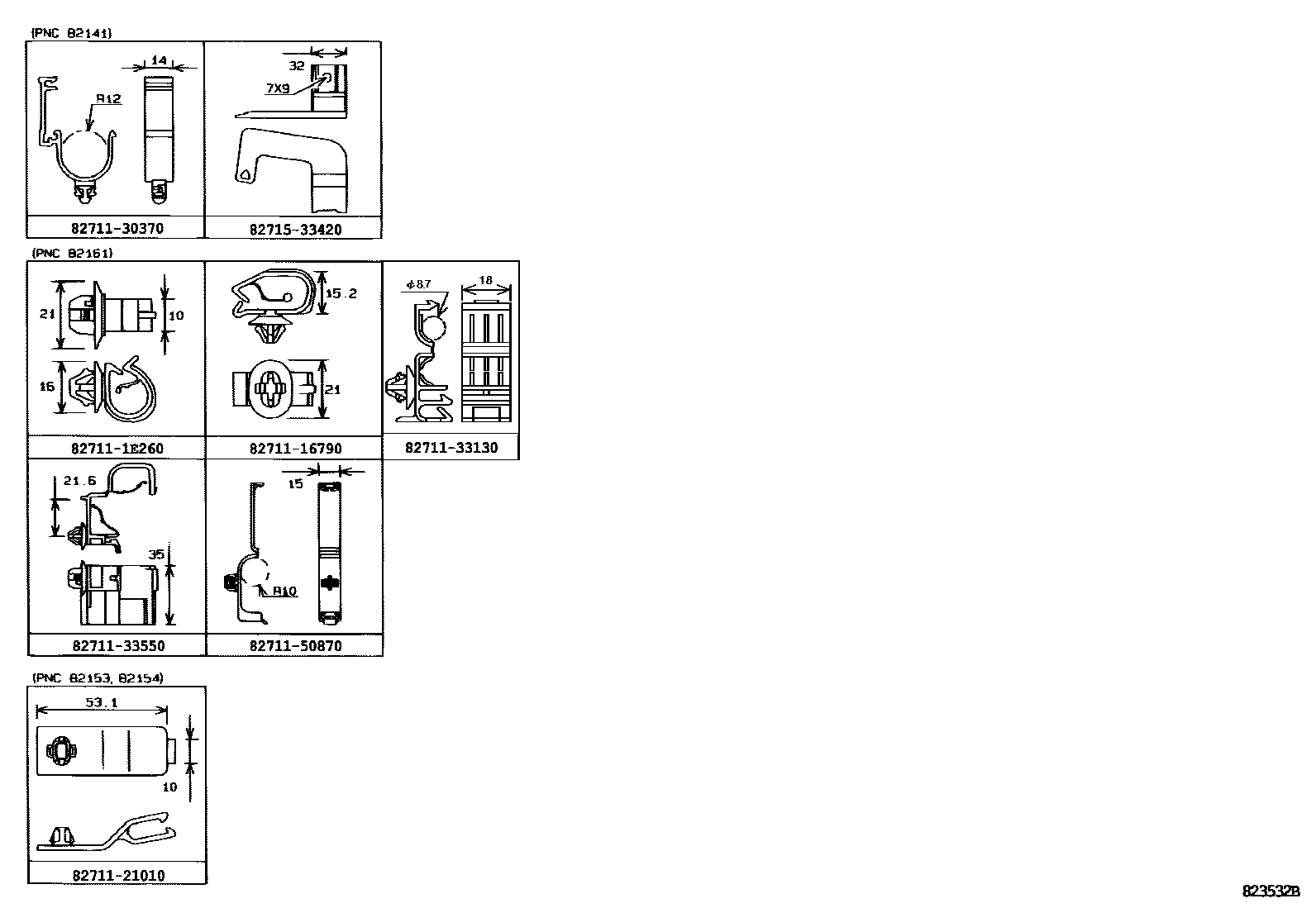

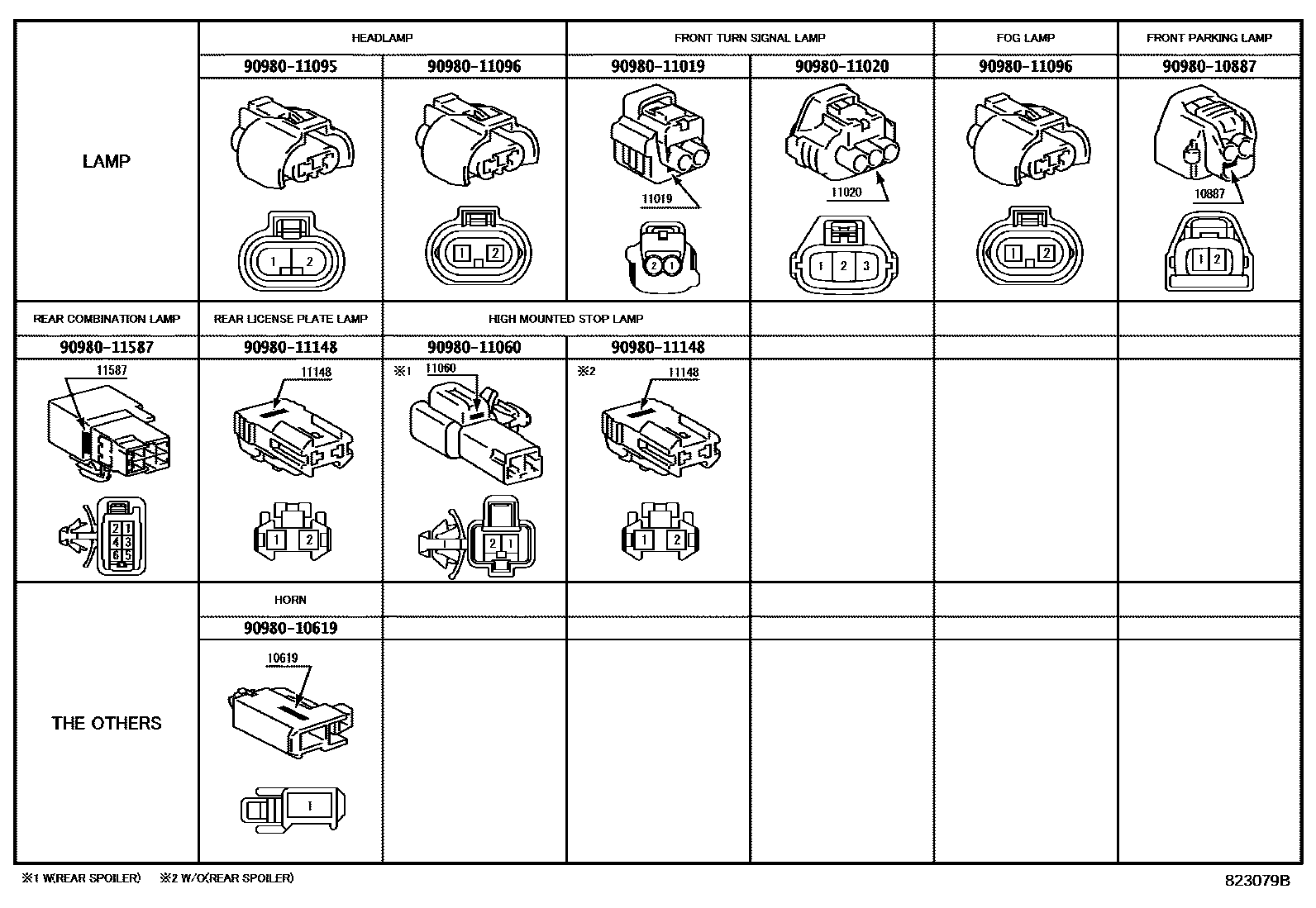

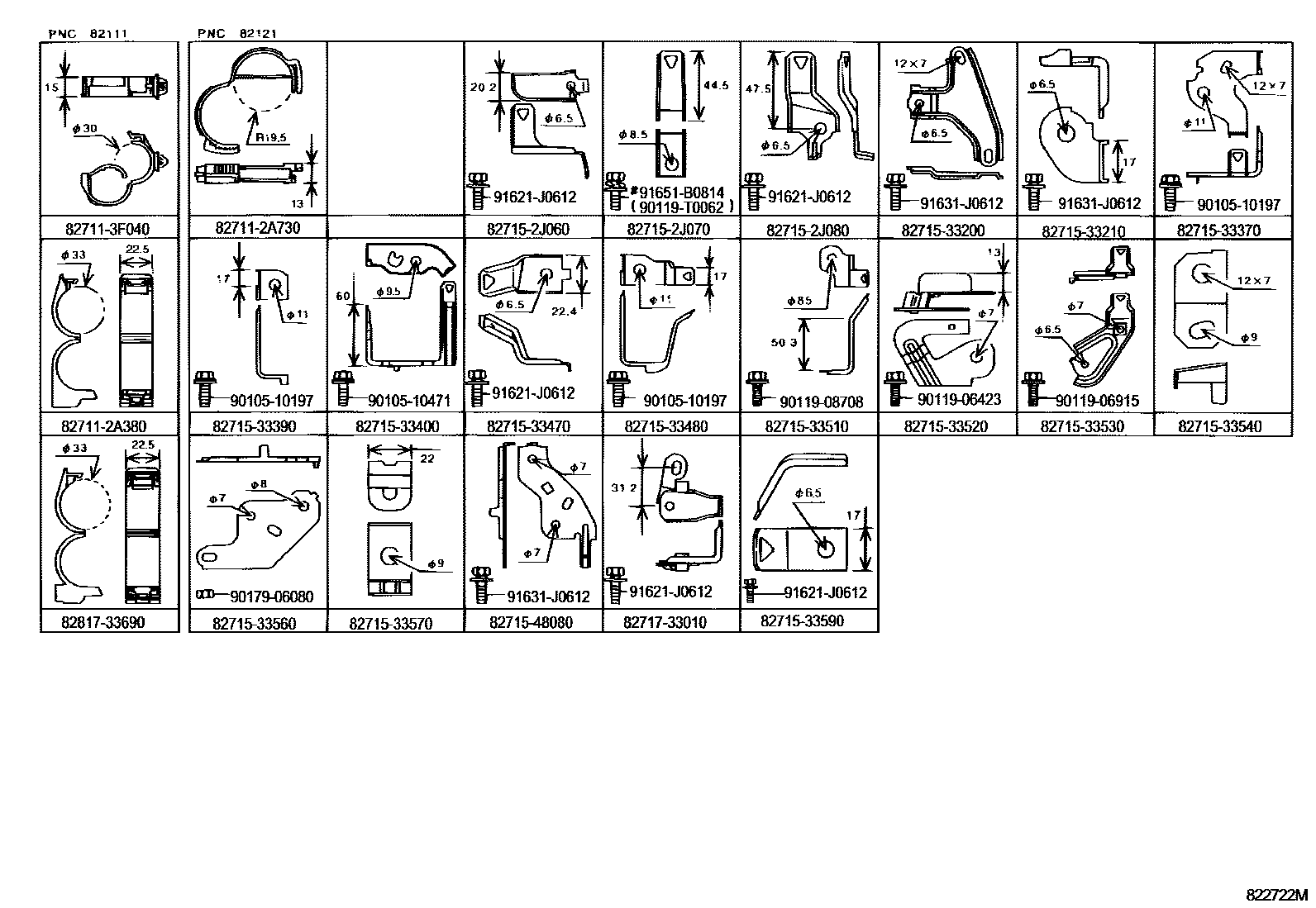

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 13 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 74596B | Passenger air bag warning label No. 2 | 74596-12040 · 74596-48010 |

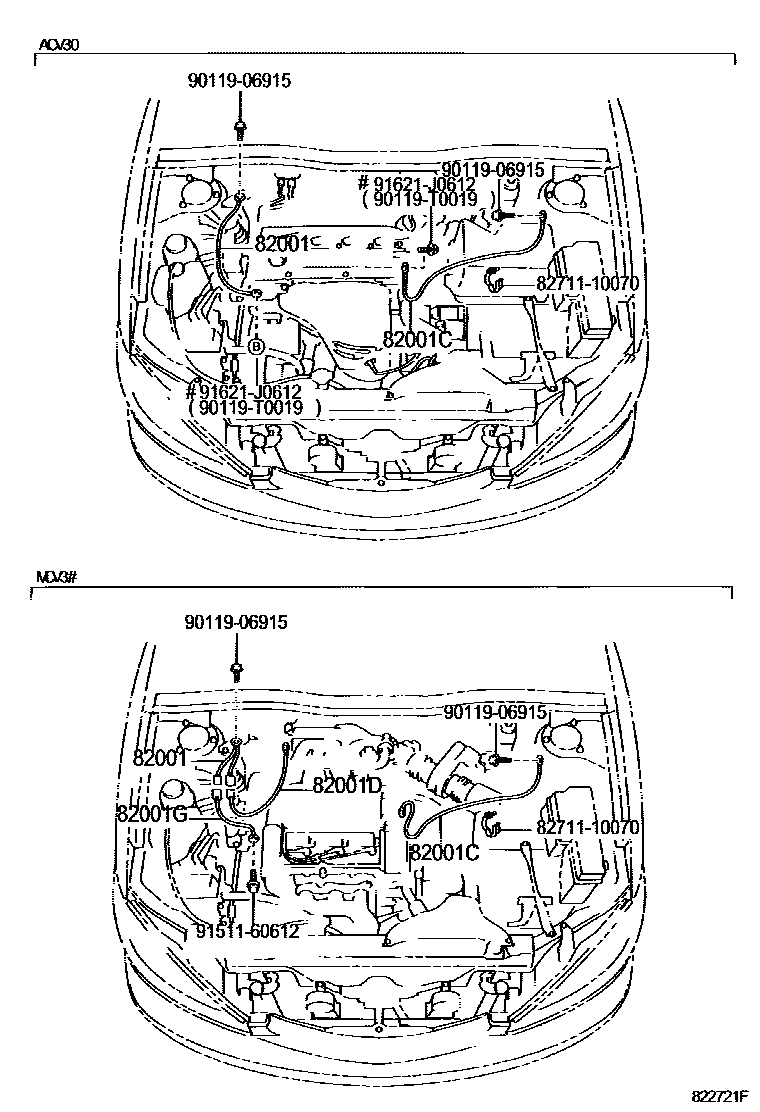

| 82001 | Connection cable No. 1 | 90980-07346 · 90980-07410 · 90980-07427 |
| 82001C | Connection cable No. 2 | 90980-07400 |
| 82001D | Connection cable No. 3 | 90980-07347 |
| 82001G | No. 4 connecting cable | 90980-07287 |

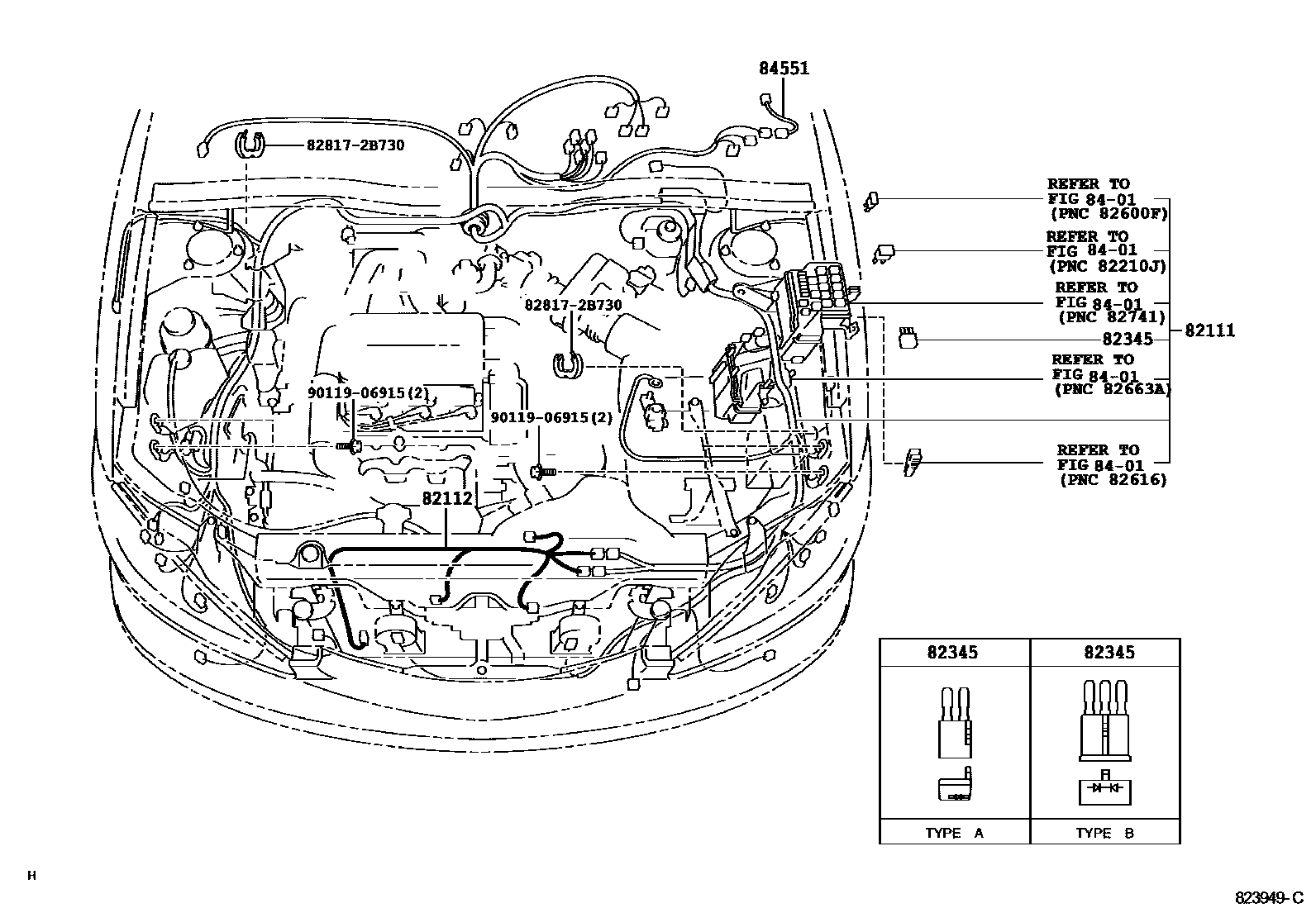

| 82111 | Engine room main wiring harness | 82111-33A00 · 82111-33A10 · 82111-33A20 · 82111-33A30 · 82111-33A40 · 82111-33A50 · 82111-33A61 · 82111-33A71 · 82111-33A81 · 82111-33A91 · 82111-33B01 · 82111-33B11 · 82111-33B21 · 82111-33B31 · 82111-33B41 · 82111-33B51 · 82111-33B61 · 82111-33B71 · 82111-33B81 · 82111-33C01 · 82111-33C21 · 82111-33C71 · 82111-33C81 · 82111-33C91 · 82111-33D01 · 82111-3T880 · 82111-3T881 · 82111-3T882 · 82111-3T890 · 82111-3T891 · 82111-3T892 · 82111-3Y010 · 82111-3Y011 · 82111-3Y012 · 82111-3Y020 · 82111-3Y021 · 82111-3Y022 · 82111-3Y130 · 82111-3Y150 · 82111-3Y151 · 82111-3Y152 · 82111-3Y160 · 82111-3Y161 · 82111-3Y162 · 82111-3Y170 · 82111-3Y171 · 82111-3Y172 · 82111-3Y311 · 82115-33760 · 82115-33761 · 82115-33762 · 82115-33770 · 82115-33771 · 82115-33772 · 82115-33780 · 82115-33781 · 82115-33782 · 82115-33790 · 82115-33791 · 82115-33792 · 82115-33800 · 82115-33801 · 82115-33802 · 82115-33810 · 82115-33811 · 82115-33812 · 82115-33820 · 82115-33821 · 82115-33822 |
| 82112 | Engine room wiring harness No. 2 | 82112-33020 · 82112-33030 · 82112-33040 · 82112-33050 |

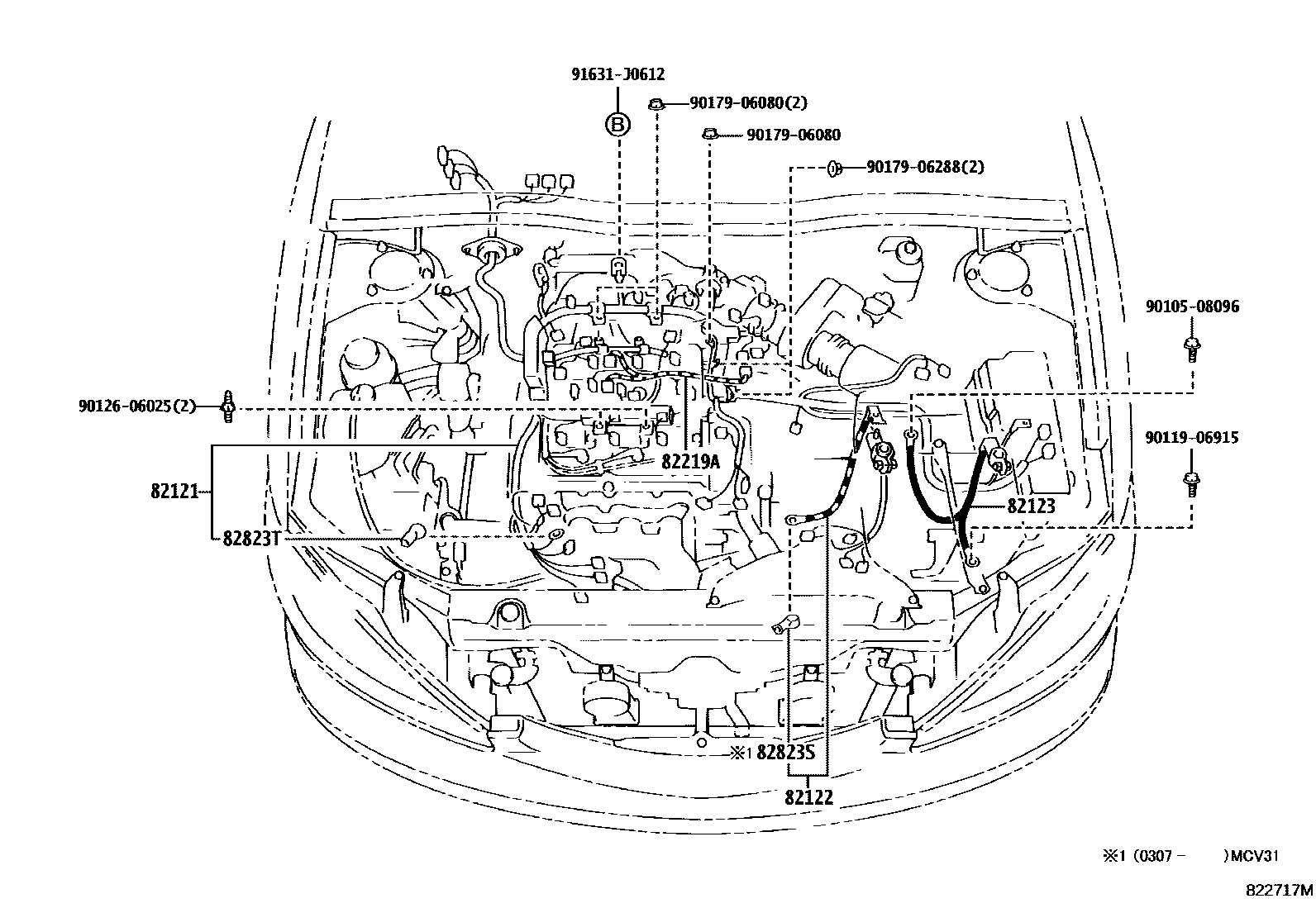

| 82121 | Engine wiring harness | 82121-06550 · 82121-06551 · 82121-33A00 · 82121-33A10 · 82121-33A20 · 82121-3T760 · 82121-3T761 · 82121-3T762 · 82121-3T770 · 82121-3T780 · 82121-3T781 · 82121-3T782 · 82121-3T820 · 82121-3T821 · 82121-3T860 · 82121-3T861 · 82121-3T880 |
| 82122 | Engine No. 2 wiring harness | 82122-33050 · 82122-33060 |
| 82123 | Engine No. 3 wiring harness | 82123-33030 · 82123-33050 · 82123-33060 |
| 82132 | Front No. 2 wiring harness | 82132-33010 |

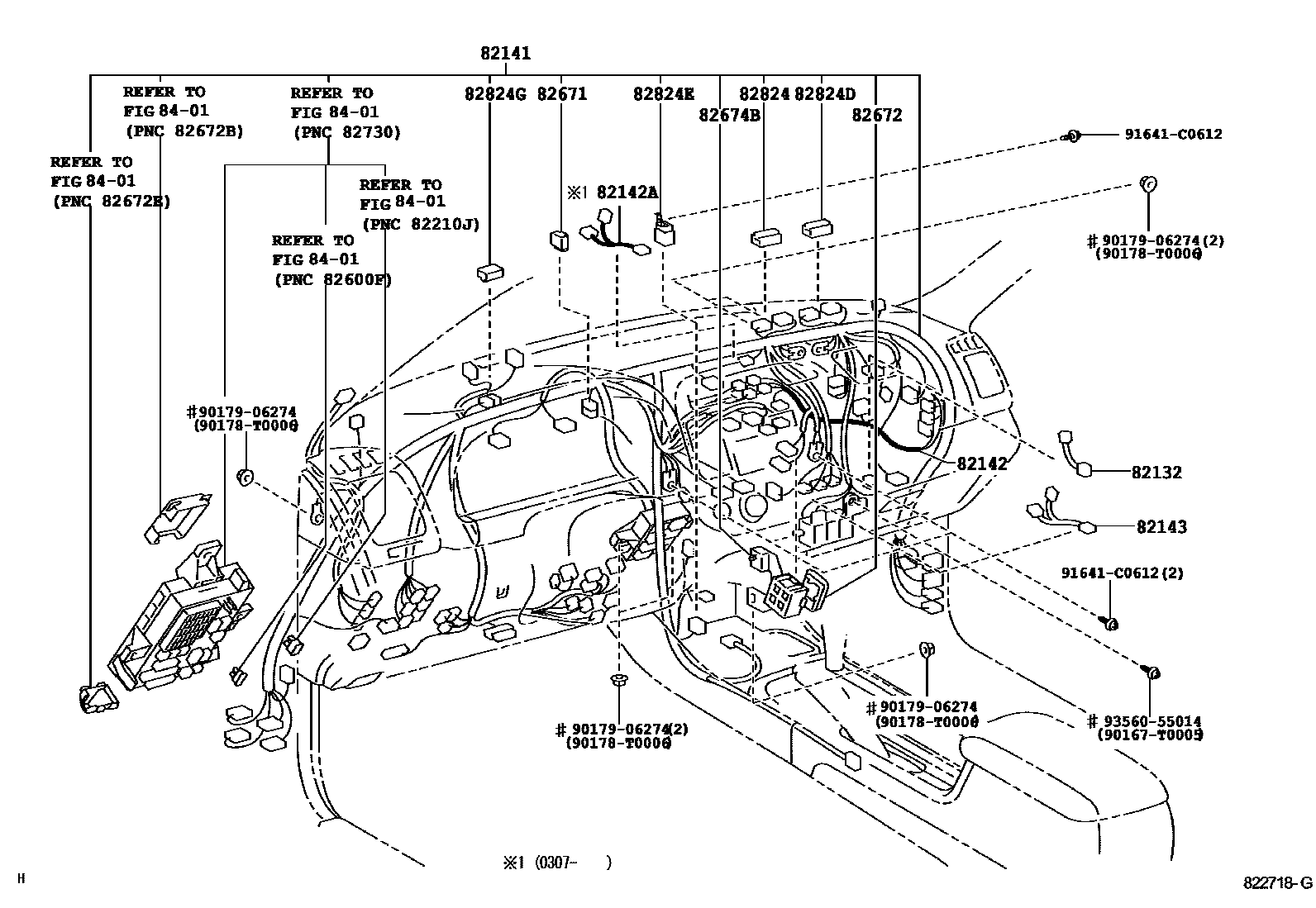

| 82141 | Dashboard wiring harness | 82141-33A20 · 82141-33A30 · 82141-33A40 · 82141-33A50 · 82141-33A71 · 82141-33A81 · 82141-33A91 · 82141-33B01 · 82141-33B11 · 82141-33B21 · 82141-33B31 · 82141-33B41 · 82141-33B51 · 82141-33C80 · 82141-33C91 · 82141-33D01 · 82141-33D11 · 82141-33D41 · 82141-33D51 · 82141-33D61 · 82141-33D70 · 82141-33D81 · 82141-33D91 · 82141-33E01 · 82141-3T770 · 82141-3T771 · 82141-3T772 · 82141-3T780 · 82141-3T781 · 82141-3T782 · 82141-3T790 · 82141-3T800 · 82141-3T801 · 82141-3T802 · 82141-3T810 · 82141-3T820 · 82141-3T821 · 82141-3T822 · 82141-3T830 · 82141-3T840 · 82141-3T841 · 82141-3T842 · 82141-3T850 · 82141-3T851 · 82141-3T852 · 82141-3T860 · 82141-3T861 · 82141-3T862 · 82141-3T870 · 82141-3T871 · 82141-3T872 · 82141-3T880 · 82141-3T881 · 82141-3T882 · 82141-3T890 · 82141-3T891 · 82141-3T892 · 82141-3Y010 · 82141-3Y011 · 82141-3Y012 · 82141-3Y020 · 82141-3Y021 · 82141-3Y022 · 82141-3Y270 · 82141-3Y271 · 82141-3Y300 · 82141-3Y301 · 82141-3Y310 · 82141-3Y311 · 82141-3Y312 · 82141-3Y320 · 82141-3Y321 · 82141-3Y330 · 82141-3Y331 · 82141-3Y332 · 82141-3Y340 · 82141-3Y341 · 82141-3Y342 · 82141-3Y350 · 82141-3Y351 · 82141-3Y352 · 82141-3Y360 · 82141-3Y361 · 82141-3Y362 · 82141-3Y760 · 82141-3Y761 · 82141-3Y762 · 82141-3Y780 · 82141-3Y781 · 82141-3Y782 · 82141-3Y790 · 82141-3Y791 · 82141-3Y792 · 82141-3Y800 · 82141-3Y801 · 82141-3Y802 · 82141-3Y810 · 82141-3Y811 · 82141-3Y812 · 82141-3Y871 · 82141-3Y881 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-33060 · 82142-33140 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-33120 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33020 · 82143-33030 |
| 82151 | Right front door wiring harness | 82151-3T030 · 82151-3T040 |
| 82152 | Left front door wiring harness | 82152-3T130 · 82152-3T140 · 82152-3T150 |
| 82153 | Rear door wiring harness No. 1 | 82153-33210 |
| 82154 | Rear door wiring harness No. 2 | 82154-33100 |
| 82161 | floor wiring harness | 82161-33A60 · 82161-33A70 · 82161-33A80 · 82161-33A90 · 82161-33B20 · 82161-33B30 · 82161-33C20 · 82161-33C30 · 82161-3Y690 · 82161-3Y691 · 82161-3Y700 · 82161-3Y701 · 82161-3Y710 · 82161-3Y711 · 82161-3Y720 · 82161-3Y721 · 82161-3Y730 · 82161-3Y731 · 82161-3Y740 · 82161-3Y741 · 82161-3Y750 · 82161-3Y751 · 82199-33200 · 82199-33210 · 82199-33220 · 82199-33230 · 82199-33231 · 82199-33240 · 82199-33241 · 82199-33250 · 82199-33251 · 82199-33260 · 82199-33261 |
| 82162 | Floor wiring harness No. 2 | 82162-33A80 · 82162-33A90 · 82162-33B90 · 82162-33C00 · 82162-33C10 · 82162-33C20 · 82162-33C30 · 82162-3Y190 · 82162-3Y191 · 82162-3Y200 · 82162-3Y201 · 82162-3Y210 · 82162-3Y211 · 82162-3Y220 · 82162-3Y221 · 82162-3Y230 · 82162-3Y231 · 82162-3Y240 · 82162-3Y241 · 82162-3Y250 · 82162-3Y251 · 82162-3Y260 · 82162-3Y261 · 82162-3Y270 · 82162-3Y271 |
| 82164 | Frame wiring harness set | 82164-33040 |
| 82171 | Roof No. 1 wiring harness | 82171-33720 · 82171-33740 · 82171-33750 · 82171-33770 |

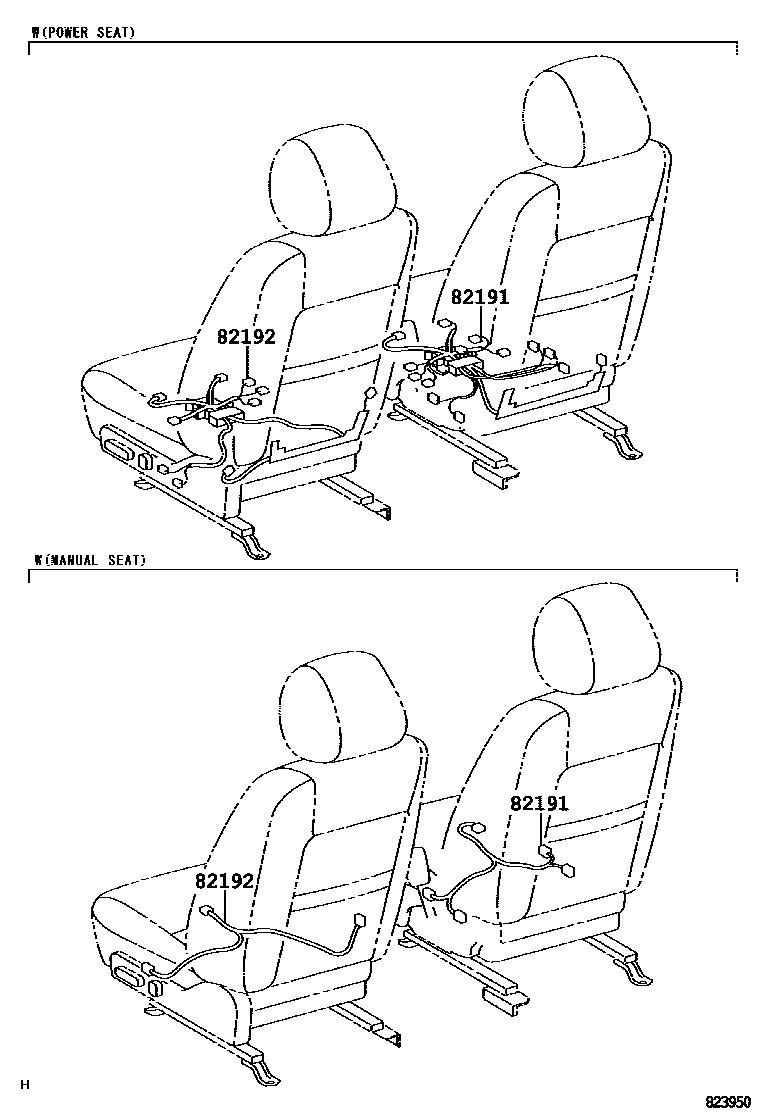

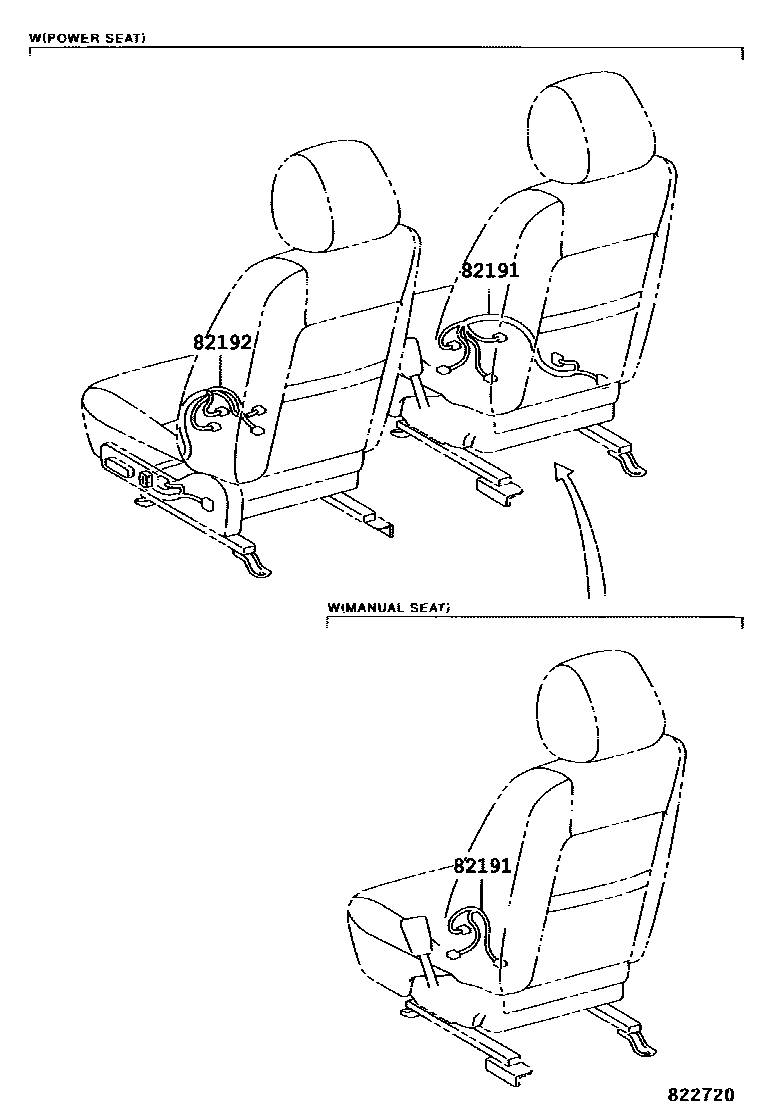

| 82191 | Front right seat wiring harness | 82191-33010 · 82191-33020 · 82191-33021 · 82191-33030 · 82191-33031 · 82191-33140 · 82191-33250 · 82191-33260 |
| 82192 | Front left seat wiring harness | 82192-33010 · 82192-33011 · 82192-33020 · 82192-33021 · 82192-33160 · 82192-33230 · 82192-33240 · 82192-33250 |
| 82219A | sensor harness | 82219-33030 · 82219-48010 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-33260 |
| 82666B | No. 3 connector holder | 82666-33250 |
| 82671 | junction box | 82671-30370 |
| 82672 | Junction box cover | 82672-33250 |
| 82674B | Junction box lower cover | 82674-33050 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22080 |
| 82824 | Harness connector | 82824-12210 |
| 82824D | Harness connector | 82824-12220 |
| 82824E | Harness connector | 82824-20130 |
| 82824G | Harness connector | 82824-50110 |
| 84551 | Parking brake switch wiring harness | 84551-33010 |
