Toyota CAMRY 电子燃油喷射系统 — Figure 8404

Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 1 images and 14 PNC and OE references.

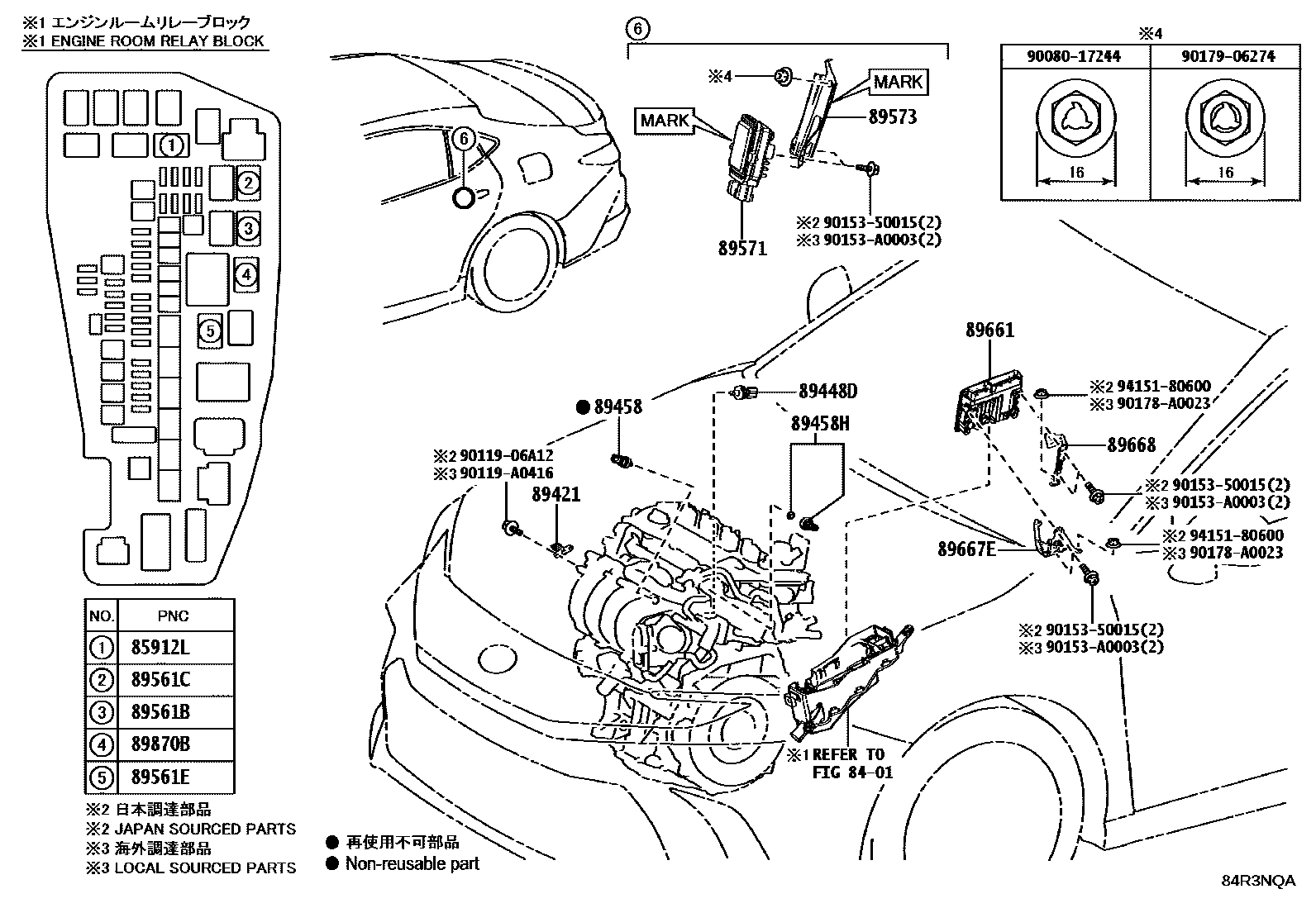

Toyota CAMRY 电子燃油喷射系统 EPC diagram — 84R3NQA
电子燃油喷射系统 — 84R3NQA (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
85912LRELAIS, VVT90080-87026
89421Vacuum sensor assembly (for E.F.I.)89421-06020 · 89421-33010
89448DCAPTEUR, PRESSION & TEMPERATURE HUILE89448-06010 · 89448-33010
89458fuel pressure sensor89458-06010 · 89458-33030
89458HCAPTEUR, PRESSION ESSENCE, NO.289458-06022 · 89458-33042
89561BRELAIS, PRINCIPAL INJECTION CARB ELEC, NO.190080-87026
89561CRELAIS, PRINCIPAL INJECTION CARB ELEC, NO.290080-87026
89561ERELAIS, PRINCIPAL INJECTION CARB ELEC, NO.390987-02033
89571Fuel pump control ECU89571-0R010 · 89571-42010
89573Fuel pump control ECU bracket89573-06100
89661Engine control ECU89661-0XC00
89667ENo. 1 engine control ECU bracket89667-06370
89668No. 2 engine control ECU bracket89668-06370
89870BRELAIS, UNITE DE PILOTAGE ELECTRONIQUE90080-87026
