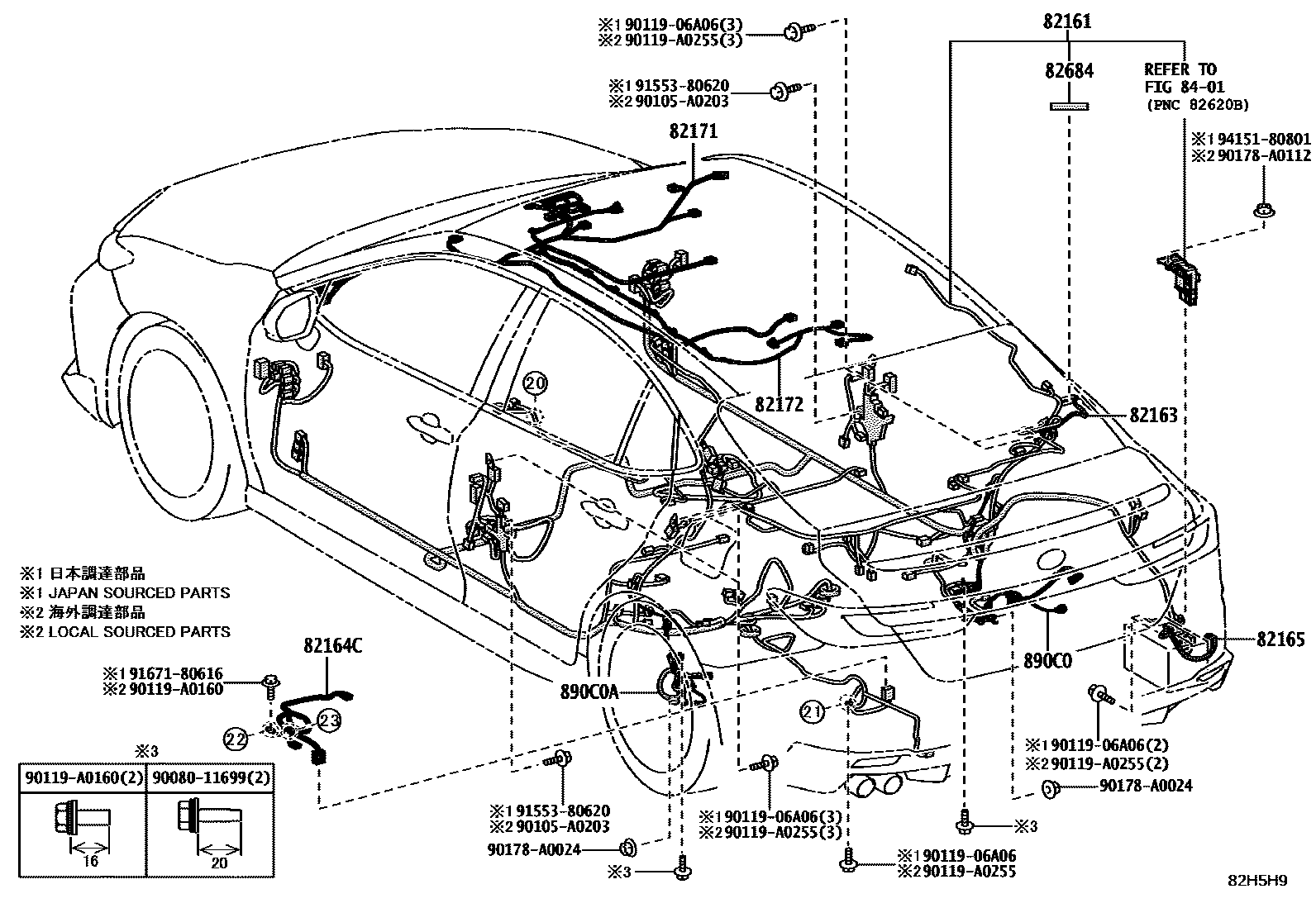

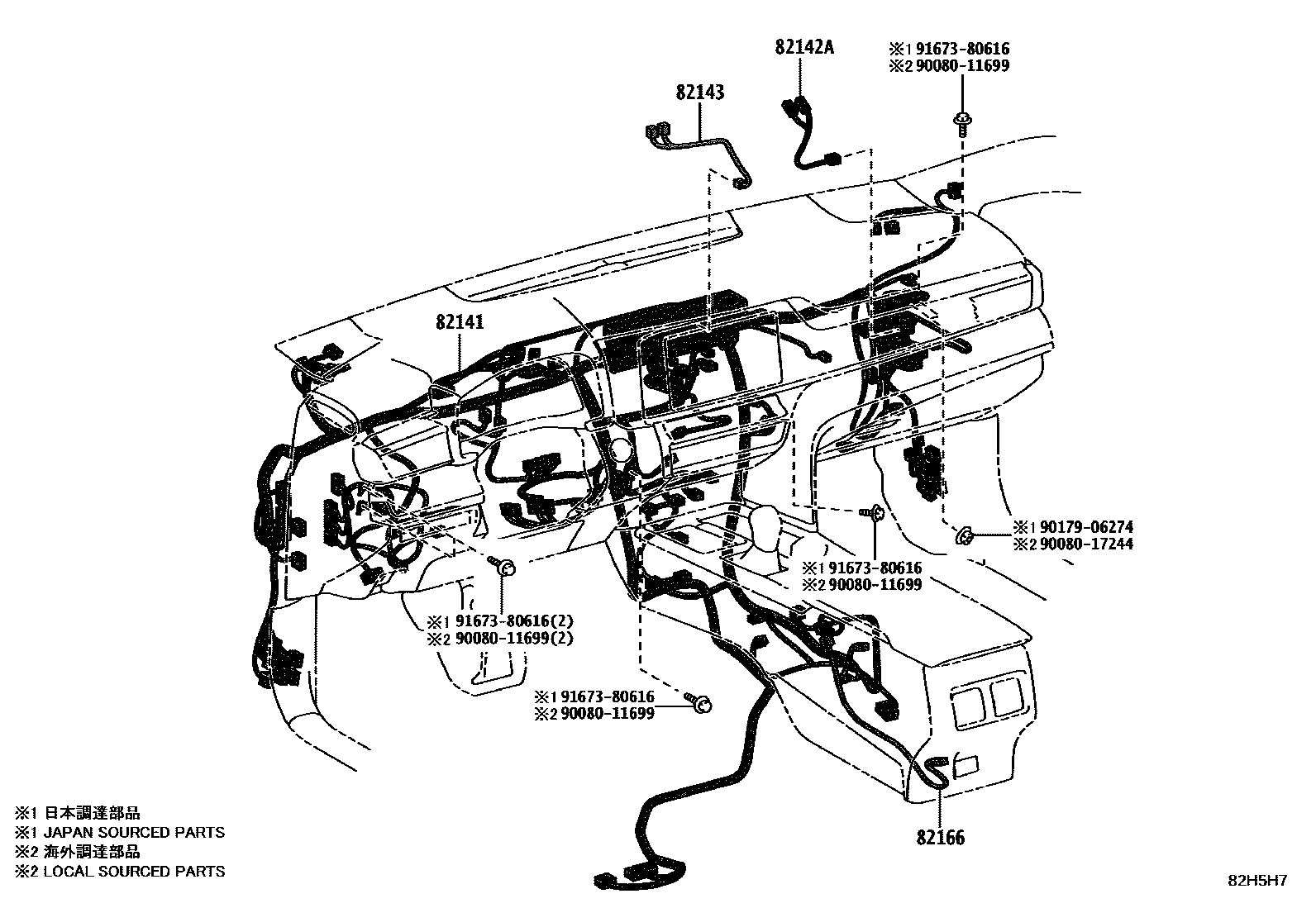

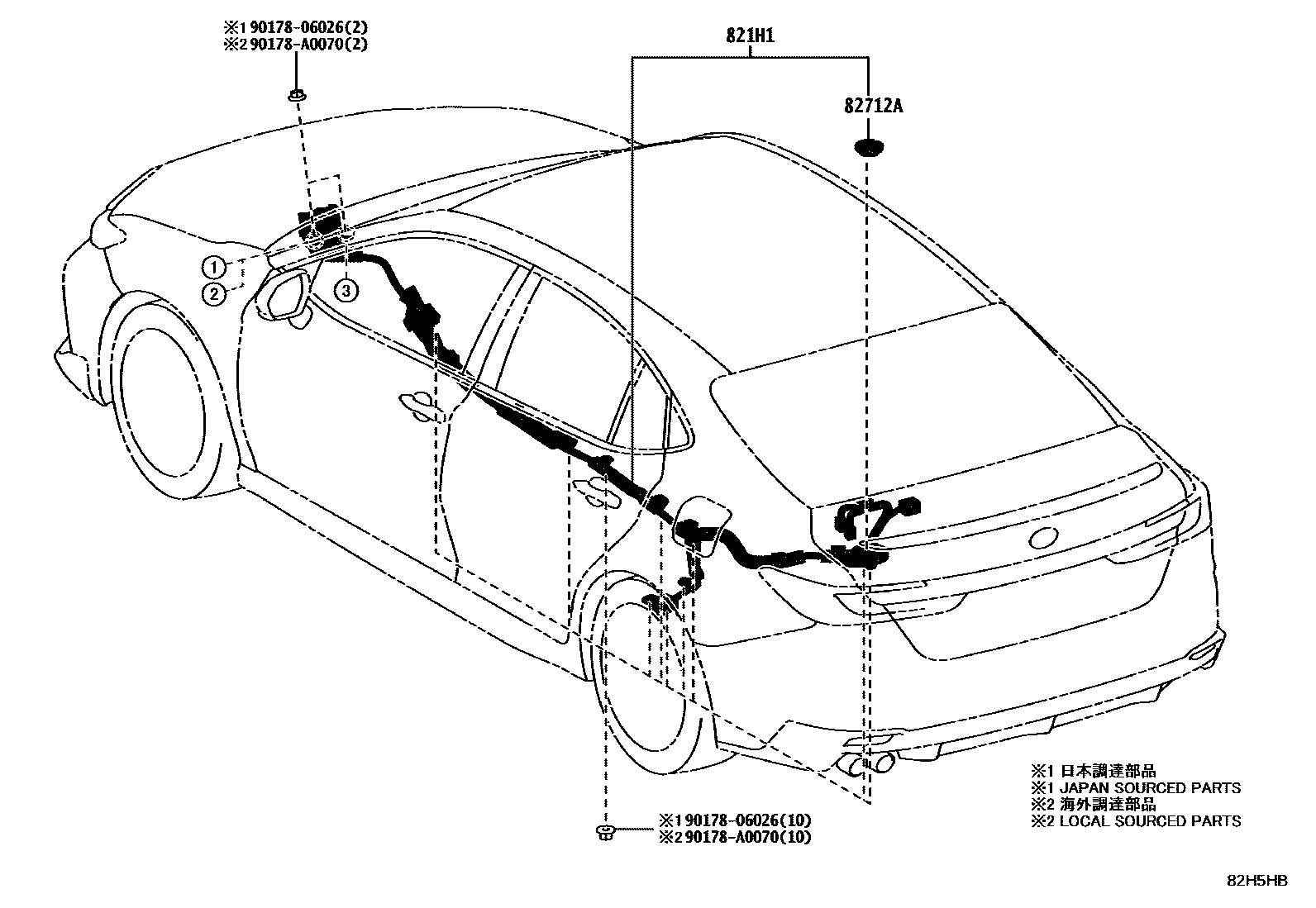

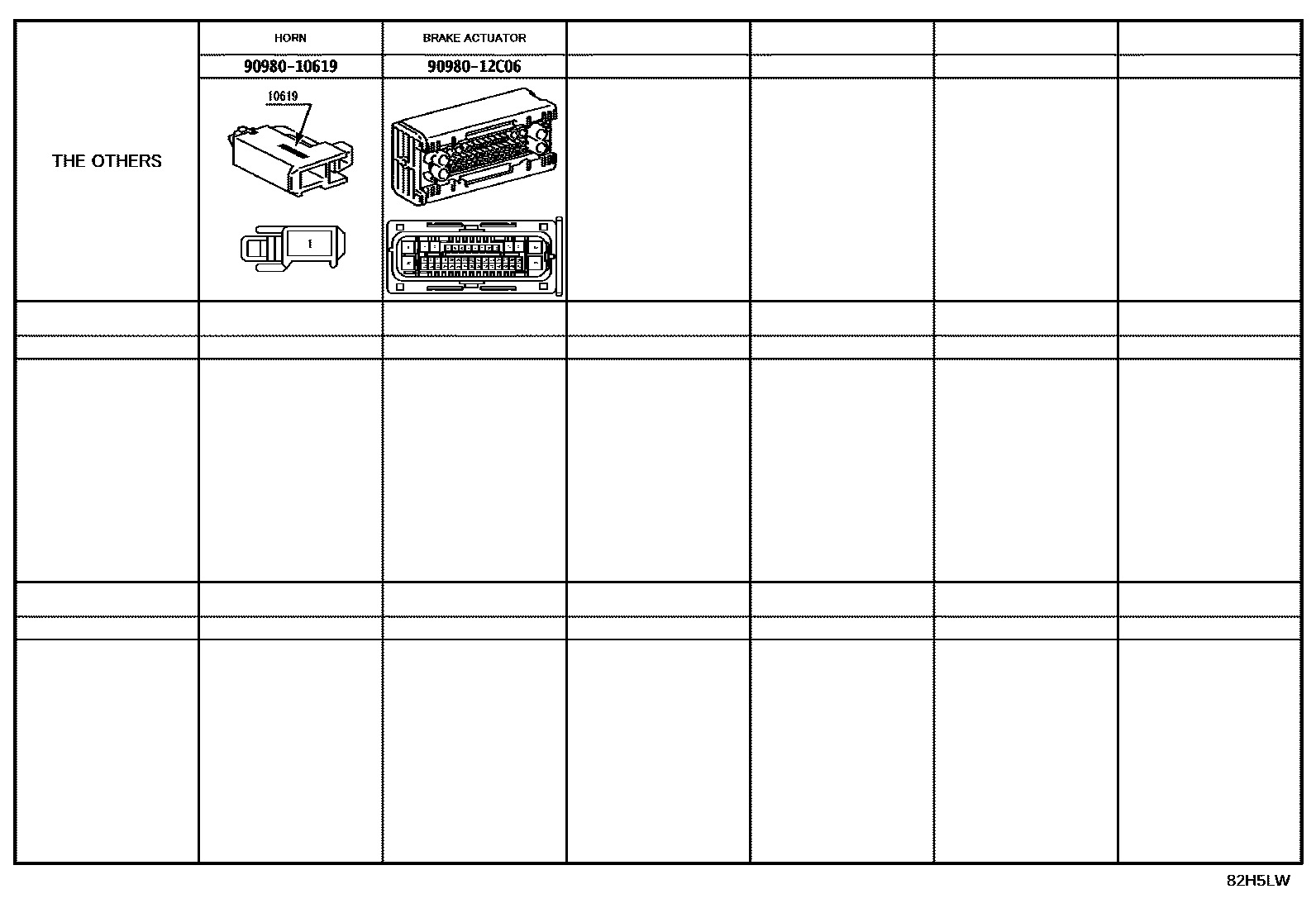

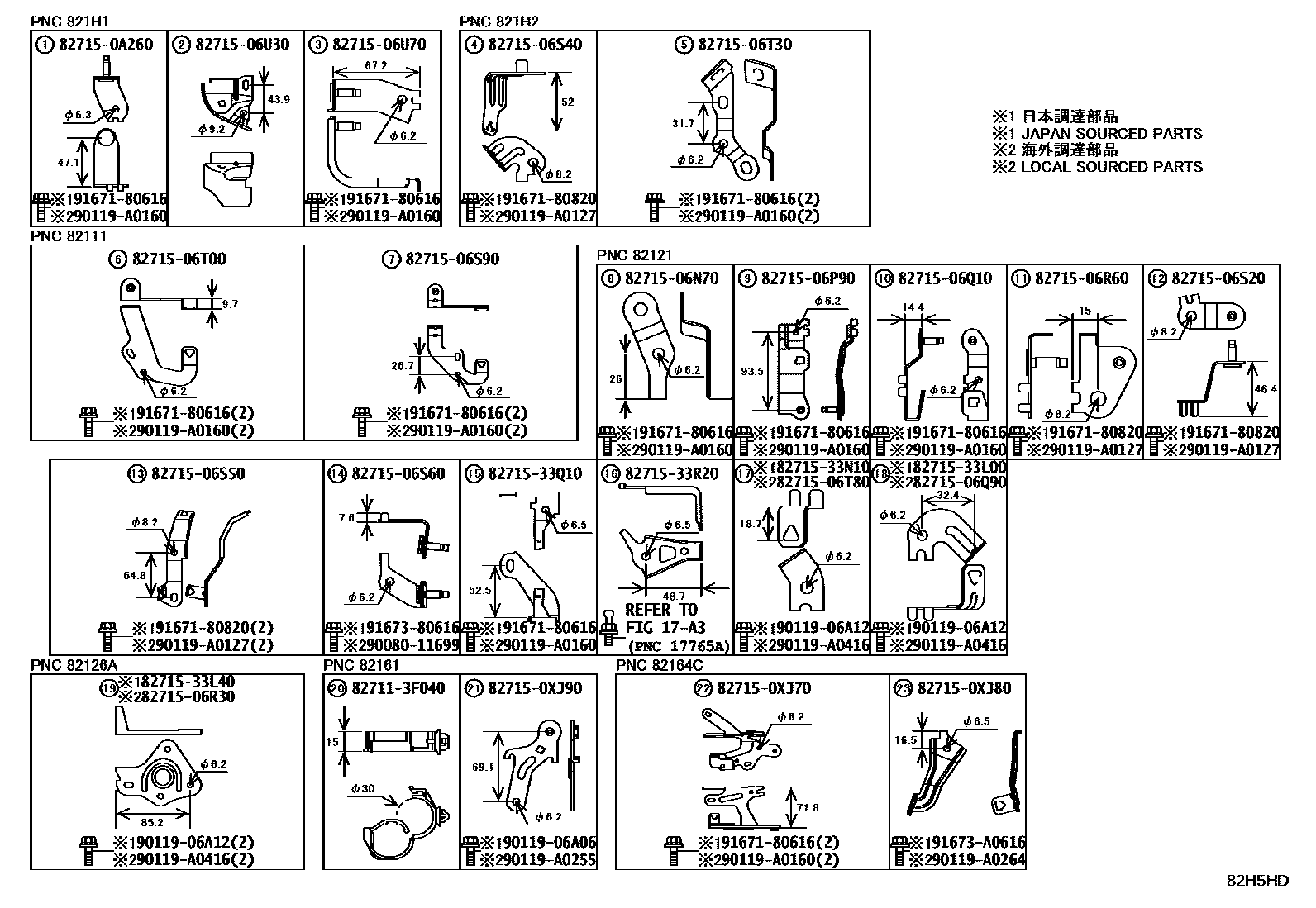

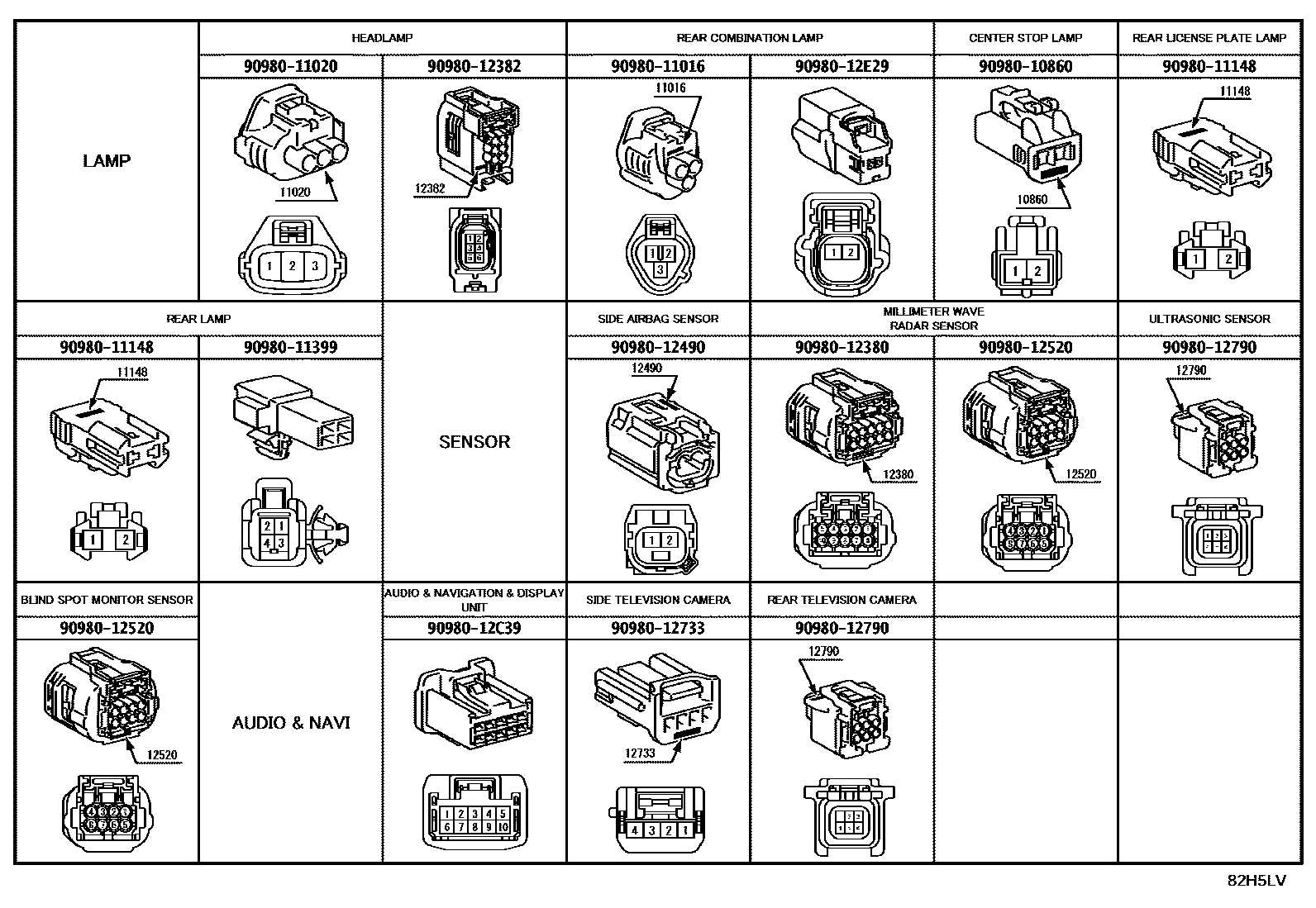

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 12 images and 69 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82090A | Extension cord assembly | 82090-06030 |

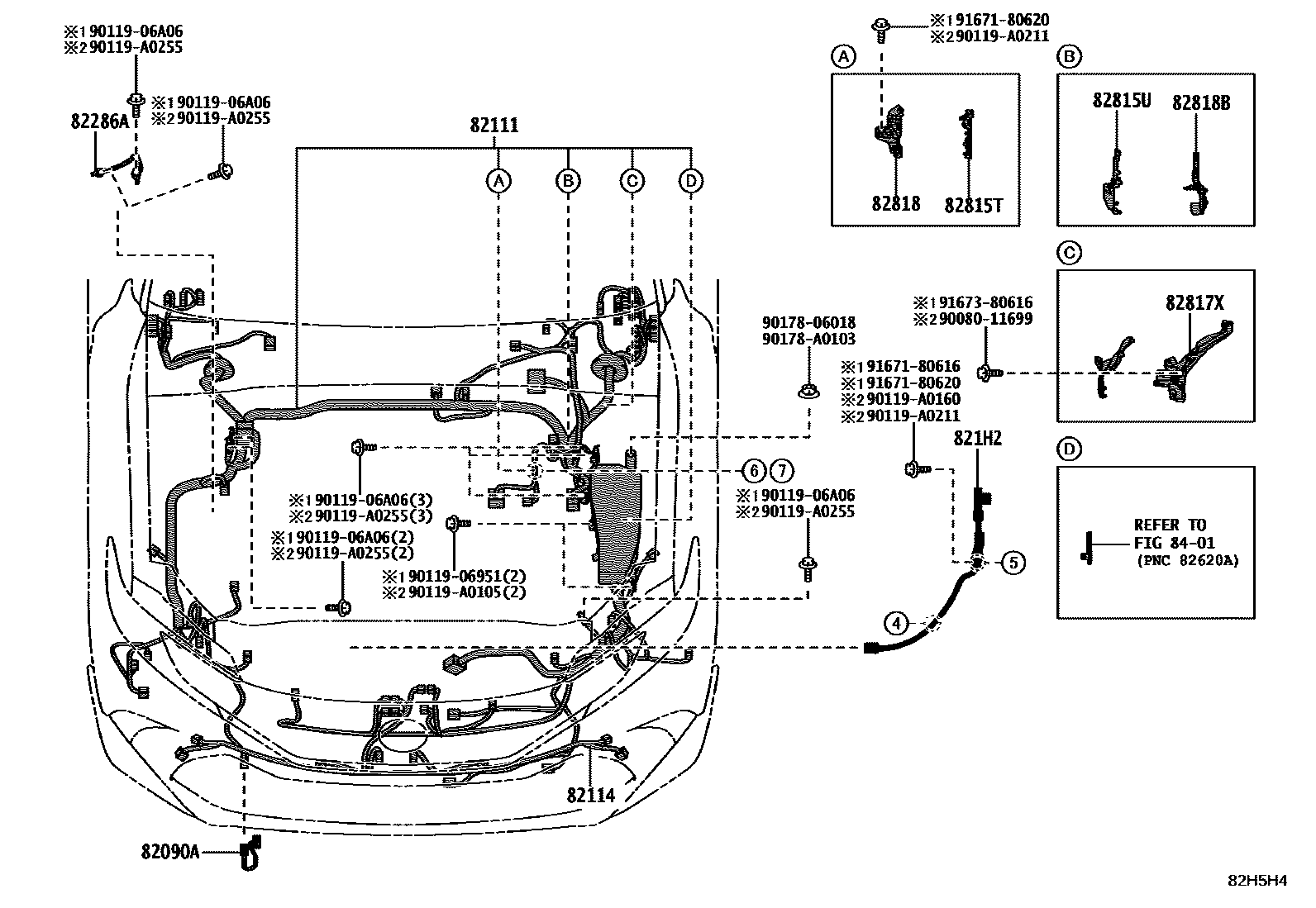

| 82111 | Engine room main wiring harness | 82111-AQ020 · 82111-AQ030 · 82111-AQ040 · 82111-AQ050 · 82111-AQ060 · 82111-AQ070 · 82111-AQ080 · 82111-AQ090 · 82111-AQ100 · 82111-AQ110 · 82111-AQ120 · 82111-AQ130 · 82111-AQ140 |
| 82114 | Engine room wiring harness No. 4 | 82114-AQ010 · 82114-AQ030 · 82114-AQ050 · 82114-AQ060 |

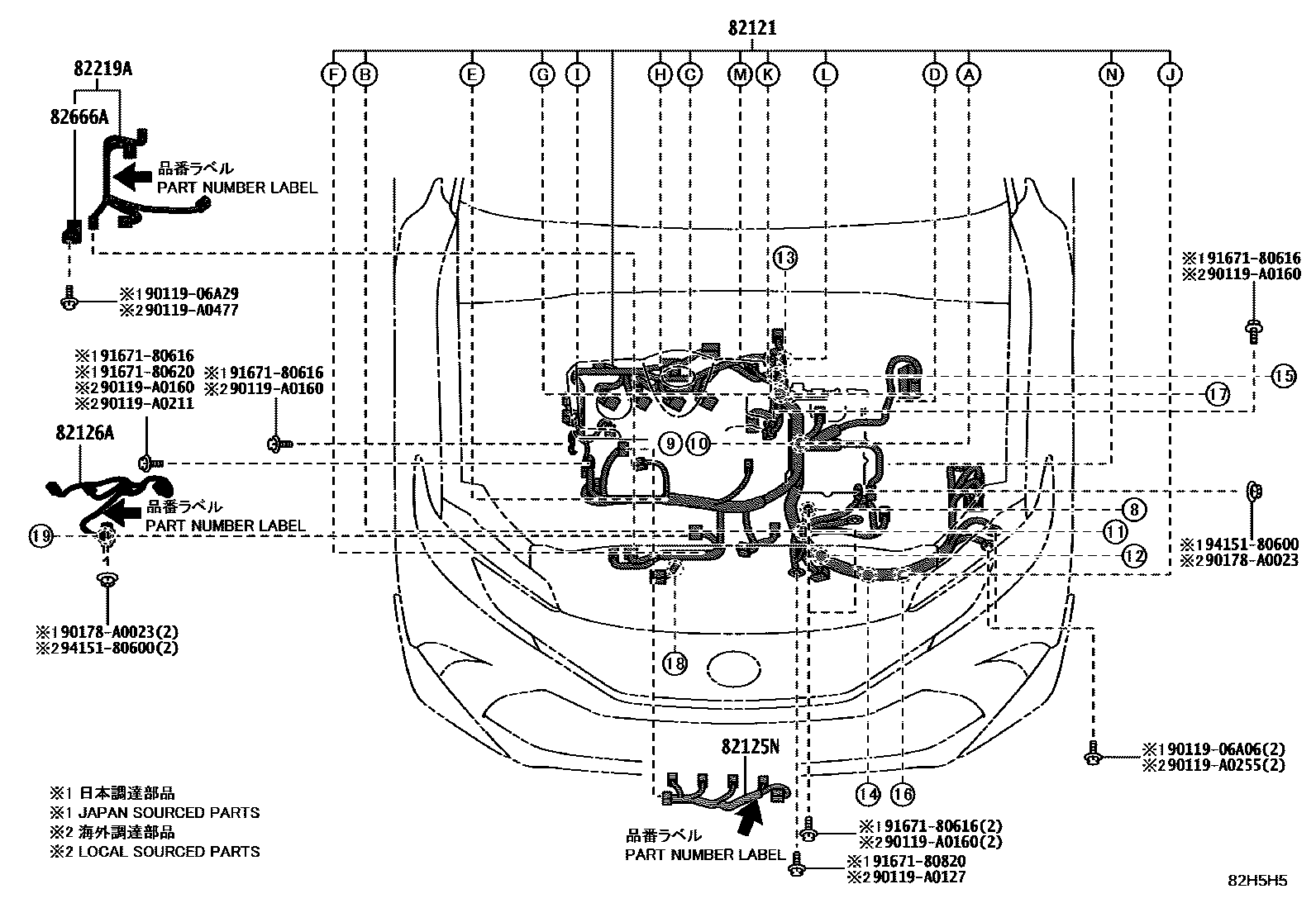

| 82121 | Engine wiring harness | 82121-06R70 · 82121-06R80 |
| 82125N | Engine No. 5 wiring harness | 82125-06060 · 82125-33180 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-06010 · 82126-33050 |
| 82141 | Dashboard wiring harness | 82141-AQ090 · 82141-AQ100 · 82141-AQ120 · 82141-AQ130 · 82141-AQ140 · 82141-AQ150 · 82141-AQ160 · 82141-AQ170 · 82141-AQ180 · 82141-AQ190 · 82141-AQ200 · 82141-AQ210 · 82141-AQ220 · 82141-AQ270 · 82141-AQ280 · 82141-AQ290 · 82141-AQ300 · 82141-AQ310 · 82141-AQ320 · 82141-AQ330 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-47032 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-AQ010 |

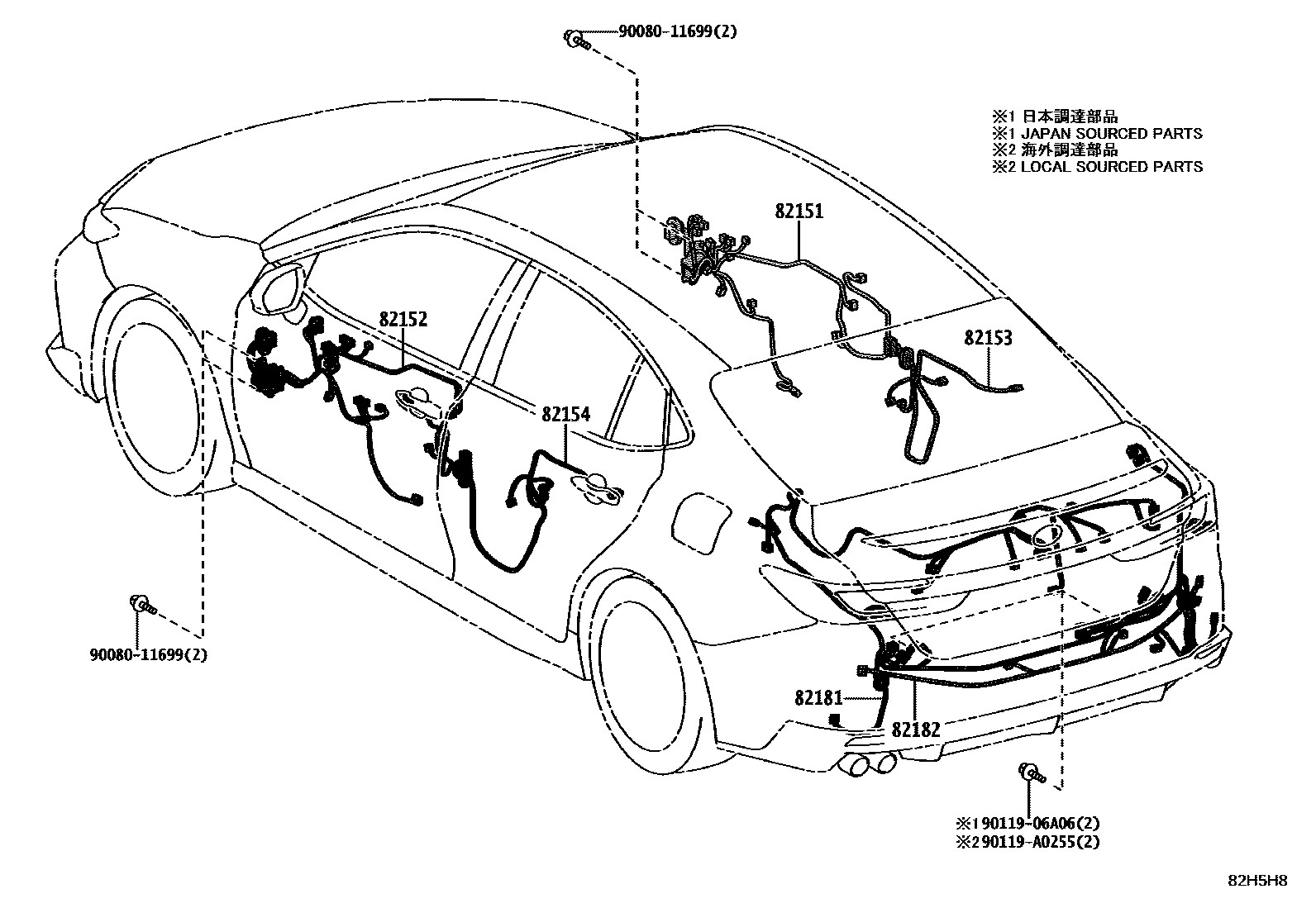

| 82151 | Right front door wiring harness | 82151-AQ010 · 82151-AQ020 · 82151-AQ030 · 82151-AQ040 · 82151-AQ050 · 82151-AQ060 · 82151-AQ070 · 82151-AQ080 · 82151-AQ090 · 82151-AQ100 · 82151-AQ110 |
| 82152 | Left front door wiring harness | 82152-AQ010 · 82152-AQ020 · 82152-AQ030 · 82152-AQ040 · 82152-AQ050 · 82152-AQ060 · 82152-AQ070 · 82152-AQ080 · 82152-AQ090 · 82152-AQ100 · 82152-AQ110 |
| 82153 | Rear door wiring harness No. 1 | 82153-AQ010 · 82153-AQ020 |
| 82154 | Rear door wiring harness No. 2 | 82154-AQ010 · 82154-AQ020 |
| 82161 | floor wiring harness | 82161-AQ050 · 82161-AQ051 · 82161-AQ060 · 82161-AQ061 · 82161-AQ080 · 82161-AQ081 · 82161-AQ090 · 82161-AQ091 · 82161-AQ100 · 82161-AQ101 · 82161-AQ110 · 82161-AQ111 · 82161-AQ120 · 82161-AQ121 · 82161-AQ130 · 82161-AQ131 · 82161-AQ150 · 82161-AQ151 · 82161-AQ160 · 82161-AQ161 · 82161-AQ180 · 82161-AQ181 · 82161-AQ200 · 82161-AQ201 · 82161-AQ210 · 82161-AQ211 · 82161-AQ220 · 82161-AQ221 · 82161-AQ230 · 82161-AQ231 · 82161-AQ240 · 82161-AQ241 · 82161-AQ250 · 82161-AQ251 · 82161-AQ260 · 82161-AQ261 · 82161-AQ280 · 82161-AQ281 · 82161-AQ290 · 82161-AQ291 · 82161-AQ300 · 82161-AQ301 · 82161-AQ310 · 82161-AQ311 · 82161-AQ320 · 82161-AQ321 · 82161-AQ340 · 82161-AQ341 · 82161-AQ350 · 82161-AQ351 · 82161-AQ370 · 82161-AQ371 · 82161-AQ380 · 82161-AQ381 |
| 82163 | Floor wiring harness No. 3 | 82163-06250 |
| 82164C | No. 4 floor wiring harness | 82164-06040 |
| 82165 | No. 2 frame wiring harness | 82165-AQ010 |
| 82166 | Armrest box wiring harness | 82166-AQ010 |
| 82171 | Roof No. 1 wiring harness | 82171-AQ010 · 82171-AQ020 · 82171-AQ040 · 82171-AQ050 · 82171-AQ060 · 82171-AQ080 · 82171-AQ130 · 82171-AQ140 |
| 82172 | Roof No. 2 wiring harness | 82172-AQ010 |
| 82181 | Luggage No. 1 wiring harness | 82181-AQ030 · 82181-AQ040 · 82181-AQ050 · 82181-AQ060 · 82181-AQ070 · 82181-AQ080 · 82181-AQ090 · 82181-AQ100 · 82181-AQ120 · 82181-AQ130 · 82181-AQ140 · 82181-AQ150 · 82181-AQ160 · 82181-AQ170 |
| 82182 | Luggage No. 2 wiring harness | 82182-AQ010 |

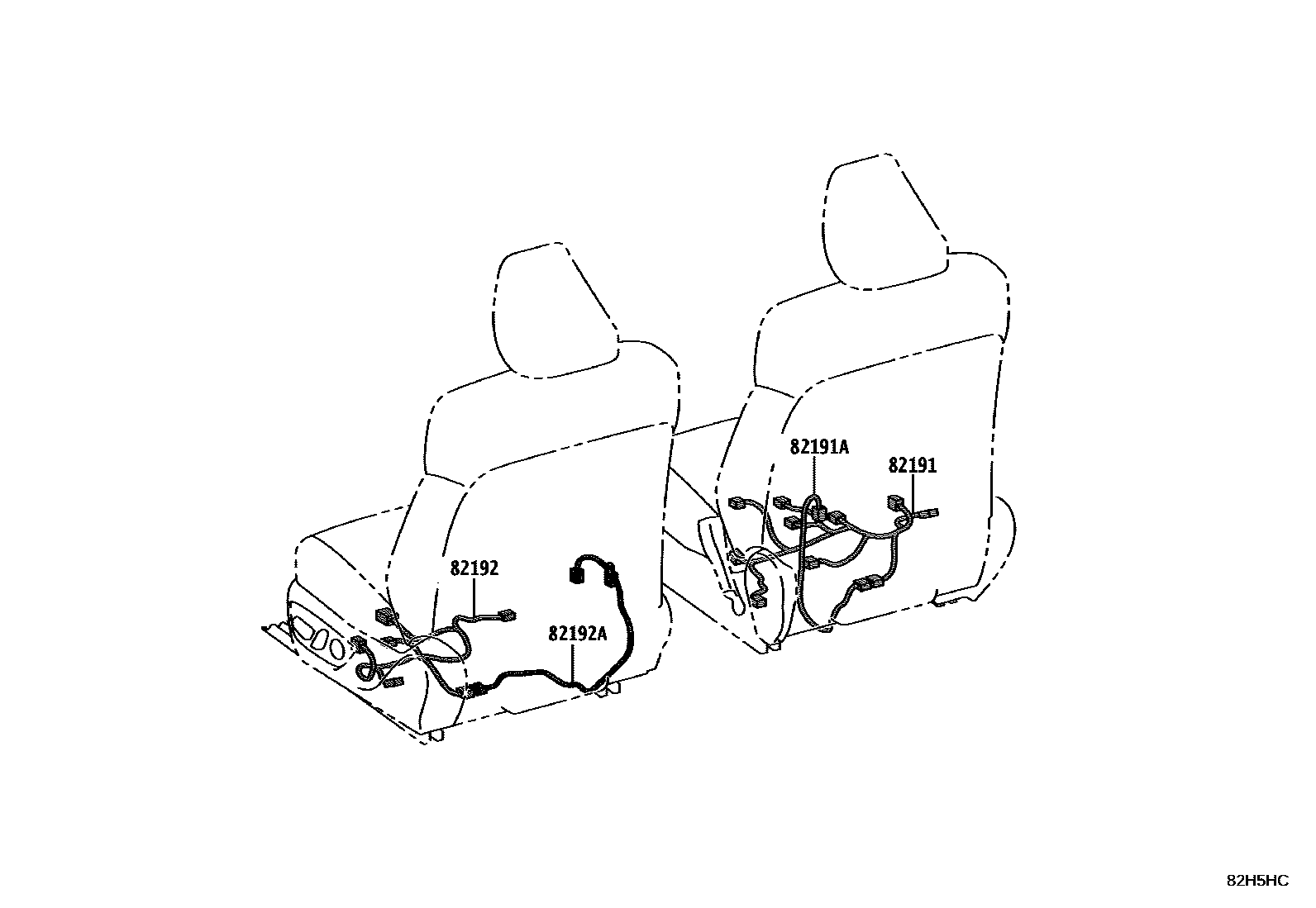

| 82191 | Front right seat wiring harness | 82191-06690 · 82191-AQ010 · 82191-AQ030 · 82191-AQ040 |
| 82191A | Front right seat wiring harness | 82191-06710 · 82191-AQ050 |
| 82192 | Front left seat wiring harness | 82192-06610 · 82192-06630 · 82192-06770 · 82192-07120 |
| 82192A | Rear left seat wiring harness | 82192-AQ050 · 82192-AQ060 · 82192-AQ070 |

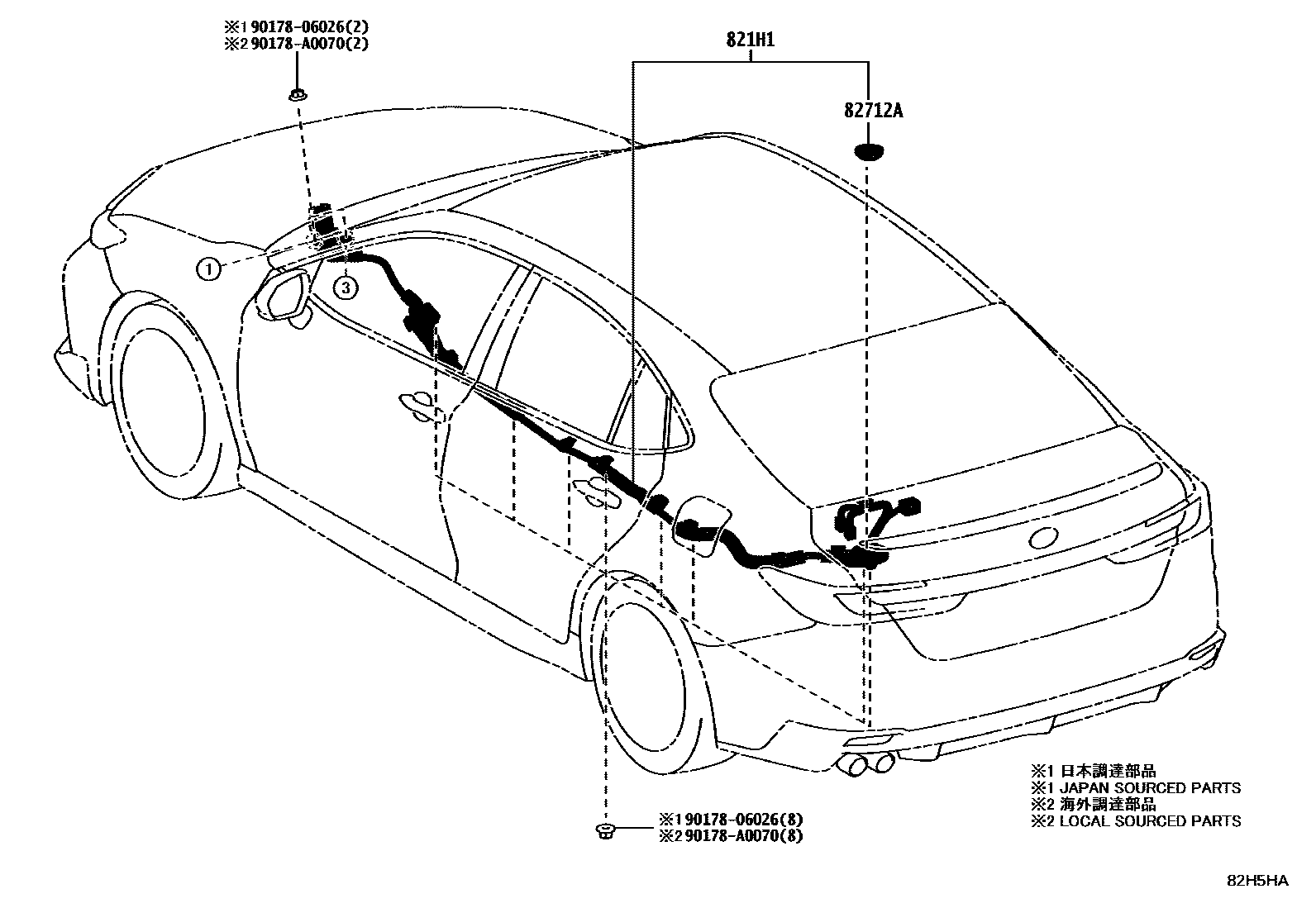

| 821H1 | FIL, SOUS PLANCHER | 821H1-06080 · 821H1-06090 |
| 821H2 | CABLE, CLIMATISATION HV | 821H2-06080 · 821H2-06090 |
| 82219A | sensor harness | 82219-06300 · 82219-33141 |
| 82286A | Line 2 | 82286-33020 |
| 82666A | Connector holder No. 2 | 82666-33720 |
| 82684 | ETIQUETTE, COUPURE ELECTRICITE HAUTE TENSION | 82684-48020 |
| 82712A | Wire harness bracket | 82712-16040 |

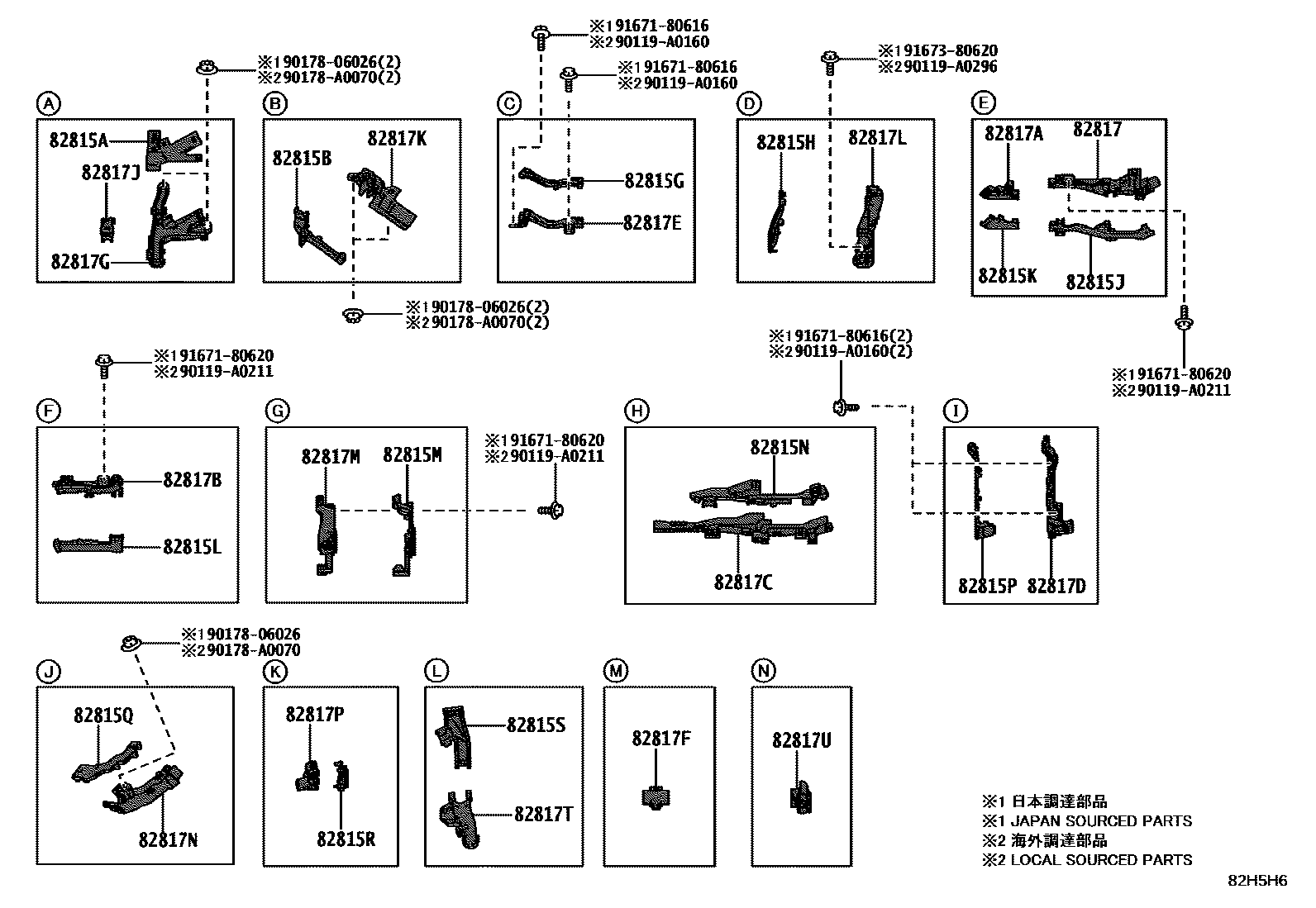

| 82815A | Wiring harness protector cover | 82815-33D10 |
| 82815B | Wiring harness protector cover | 82815-33D90 |
| 82815G | Wiring harness protector cover | 82815-33E80 |
| 82815H | Wiring harness protector cover | 82815-33F00 |
| 82815J | No. 7 wire harness protector cover | 82815-33F60 |
| 82815K | No. 8 wire harness protector cover | 82815-33F70 |
| 82815L | No. 9 wire harness protector cover | 82815-33G60 |
| 82815M | No. 10 wire harness protector cover | 82815-33G70 |
| 82815N | No. 11 wire harness protector cover | 82815-33G90 |
| 82815P | No. 12 wire harness protector cover | 82815-33J00 |
| 82815Q | No. 13 wire harness protector cover | 82815-33K00 |
| 82815R | No. 14 wire harness protector cover | 82815-33L30 |
| 82815S | No. 15 wire harness protector cover | 82815-33R10 |
| 82815T | No. 16 wire harness protector cover | 82815-33Q80 |
| 82815U | No. 17 wire harness protector cover | 82815-33R00 |
| 82817 | No. 1 wire harness protection device | 82817-33R20 |
| 82817A | No. 2 wire harness protection device | 82817-33R30 |
| 82817B | No. 3 wire harness protection device | 82817-33S20 |
| 82817C | No. 4 wire harness protection device | 82817-33S50 |
| 82817D | No. 5 wire harness protection device | 82817-33S60 |
| 82817E | No. 6 wire harness protection device | 82817-33X40 |
| 82817F | No. 7 wire harness protection device | 82817-33Y50 |
| 82817G | No. 8 wire harness protection device | 82817-3T270 |
| 82817J | No. 9 wire harness protection device | 82817-3T280 |
| 82817K | No. 10 wire harness protection device | 82817-3T290 |
| 82817L | No. 11 wire harness protection device | 82817-3T410 |
| 82817M | No. 12 wire harness protection device | 82817-3T490 |
| 82817N | No. 13 wire harness protection device | 82817-3T520 |
| 82817P | No. 14 wire harness protection device | 82817-3T690 |
| 82817T | No. 15 wire harness protection device | 82817-3T870 |
| 82817U | No. 16 wire harness protection device | 82817-42N60 |
| 82817X | No. 17 wire harness protection device | 82817-3T760 |
| 82818 | No. 2 wire harness protection device | 82817-3T790 |
| 82818B | No. 3 wire harness protection device | 82817-3T810 |
| 890C0 | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.1 | 890C0-06130 |
| 890C0A | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.2 | 890C0-06140 |
