Toyota CAMRY HV或FCV传动桥总成 — Figure 3901

Toyota CAMRY EPC diagram 3901, HV或FCV传动桥总成, with 3 images and 40 PNC and OE references.

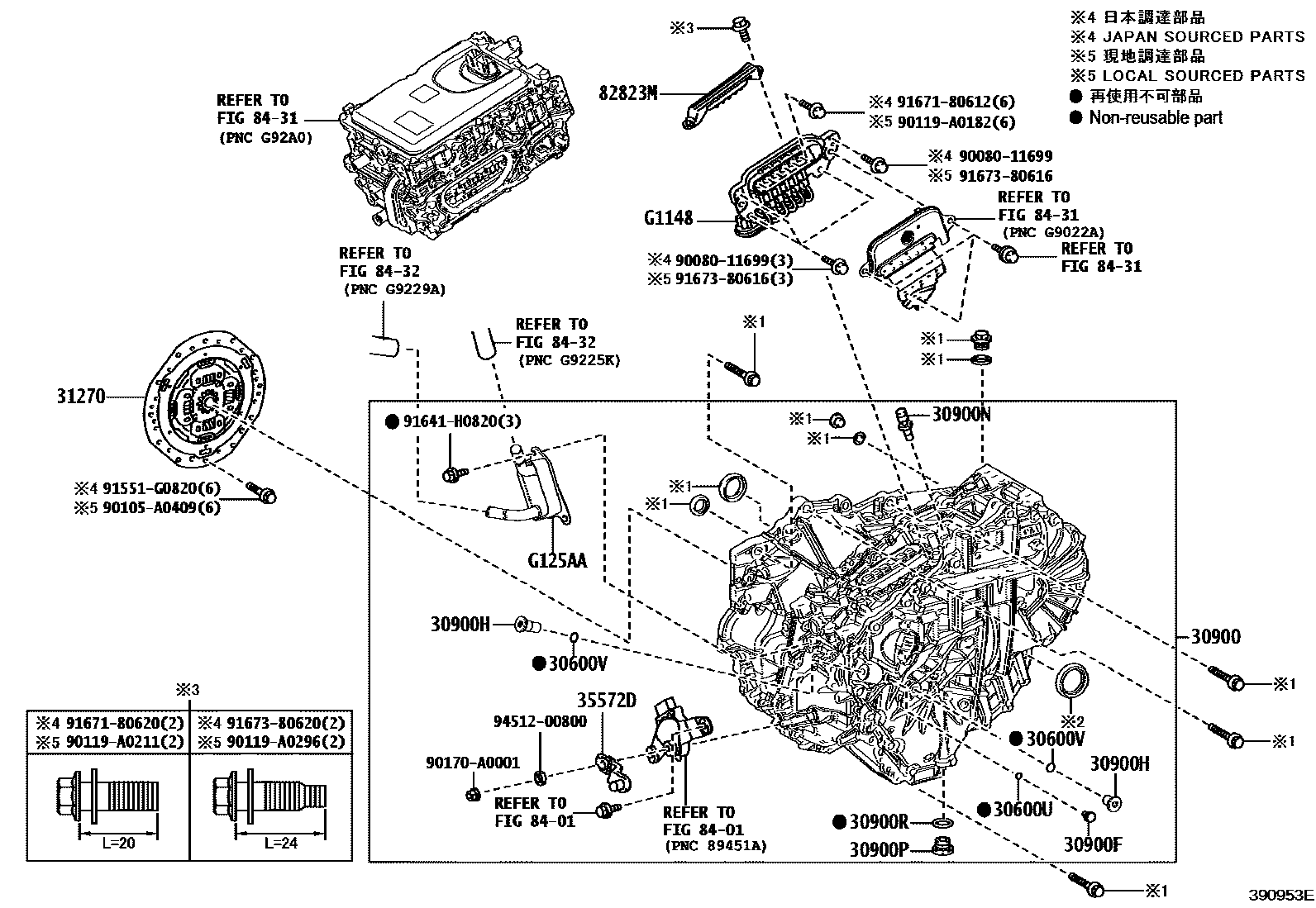

Toyota CAMRY HV或FCV传动桥总成 EPC diagram — 390953E
HV或FCV传动桥总成 — 390953E (202404 – 999999)
Toyota CAMRY HV或FCV传动桥总成 EPC diagram — 390954B
HV或FCV传动桥总成 — 390954B (202404 – 999999)

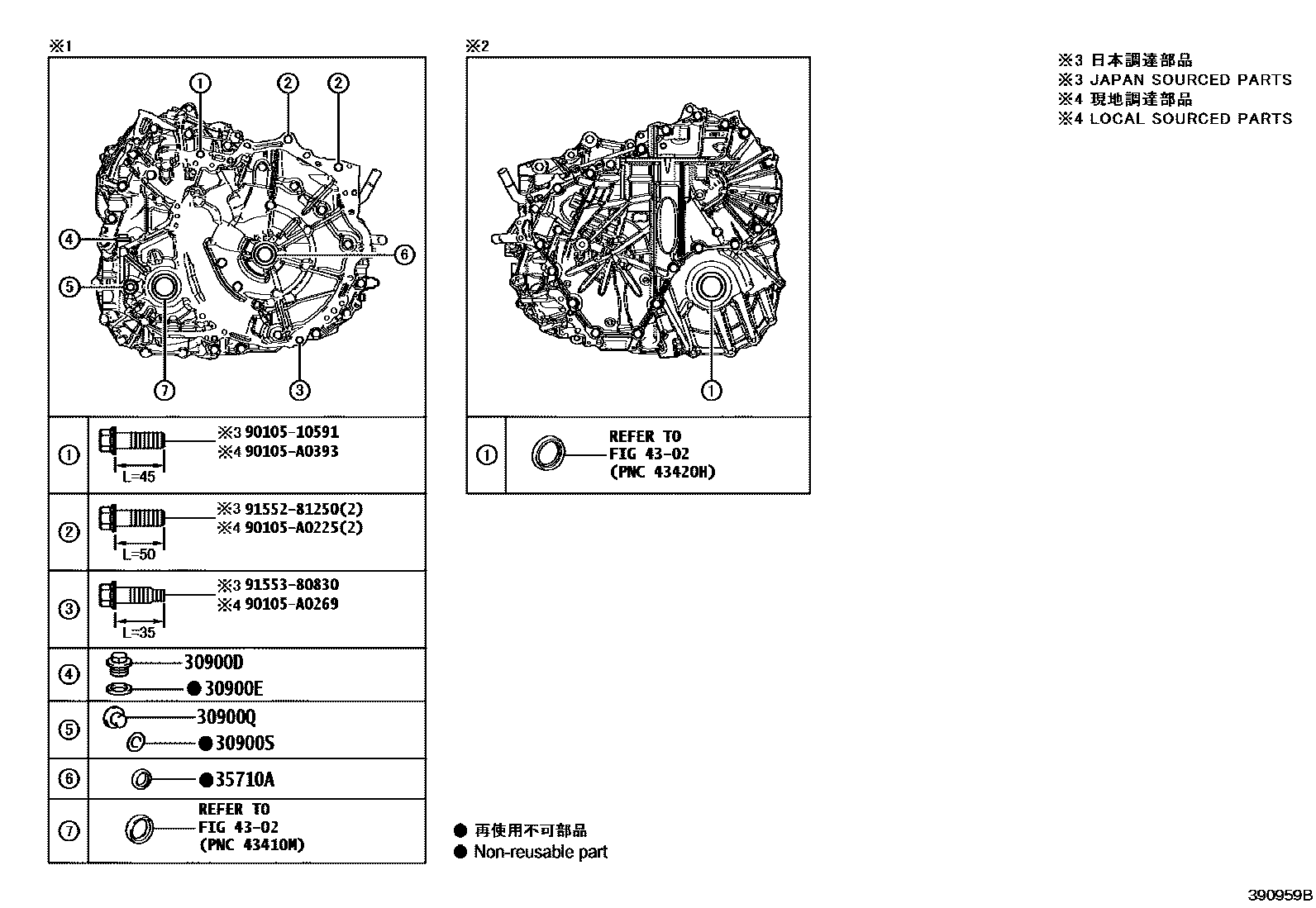

Toyota CAMRY HV或FCV传动桥总成 EPC diagram — 390959B
HV或FCV传动桥总成 — 390959B (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
30600UJOINT TORIQUE, BOITIER DE BOITE-PONT, NO.290301-06196
30600VJOINT TORIQUE, BOITIER DE BOITE-PONT, NO.390301-15004
30900Hybrid vehicle transmission axle assembly30900-06050
30900DHeaded straight thread plug (for transaxle housing and transaxle housing)90341-18060
30900EGasket (for transaxle housing and transaxle housing)90430-18008
30900FNo. 2 headed straight thread plug (for transaxle housing and transaxle housing)90341-A0001
30900HNo. 3 headed straight thread plug (for transaxle housing and transaxle housing)90341-18020
30900NBreather plug (for transaxle)90930-03201
30900PBOUCHON, VIDANGE(HEV)90341-18016
30900QBOUCHON, REMPLISSAGE(HEV)90341-18090
30900RJOINT ETANCHEITE, BOUCHON VIDANGE(HEV)90430-18008
30900SJOINT ETANCHEITE, BOUCHON REMPLISSAGE(HEV)90430-18008
30900TBOUCHON, RENIFLARD(POUR MOTEUR TRACTION ARRIERE)90930-03247
31270Transmission input damper assembly31270-06010 · 31270-33040
35572Dtransmission control lever35572-63020
35710AT-type oil seal (for input shaft)90311-27012
41198CAMORTISSEUR, MASSE DE DIFFERENTIEL41198-16010
41309EJOINT, HUILE TYPE T(PR ARBRE TRANSMIS COTE DIFFER MD)90311-38103
41309KDifferential side gear shaft sub-assembly41309-28080
41309LDifferential side gear shaft sub-assembly41309-28071
41309NJOINT, HUILE TYPE T(PR ARBRE TRANSMIS COTE DIFFER MG)90311-37008
41336Ldust cover41336-47020
41336Mdust cover41336-28070
41651GDifferential fixed cushion41651-AQ020
41653DDifferential fixed part upper stop41653-AQ010
41654BDifferential fixed part lower block41654-AQ010
52380FFront differential bracket assembly52380-33030
82821TConnector cover82821-33B30
82823MTerminal cover82823-28110
G1050Rear traction motor assembly with transmission axleG1050-28040 · G1050-28041
G1050BBOUCHON, VIDANGE(POUR MOTEUR TRACTION ARRIERE)90341-18092
G1050CBOUCHON, REMPLISSAGE(POUR MOTEUR TRACTION ARRIERE)90341-18092
G1050DJOINT ETANCH, BOUCHON VIDANGE(POUR MOTEUR TRAC ARR)90430-18008
G1050EJOINT ETANCH, BOUCHON REMPLISSAGE(POUR MOTEUR TRAC ARR)90430-18008
G1143Motor cable bracketG1143-06210
G1143NSUPPORT, CABLE MOTEUR, NO.5G1143-06220
G1148Motor cableG1148-63010 · G1148-63011
G1149CABLE(POUR MOTEUR TRACTION ARRIERE)G1149-33020
G114DMotor cable terminal coverG114D-30010
G125AARADIATEUR, REFROIDISSEMENT MOTEURG125A-63010
