Toyota CAMRY Cylinder Head — Figure 1104

Toyota CAMRY EPC diagram 1104, Cylinder Head, with 2 images and 27 PNC and OE references.

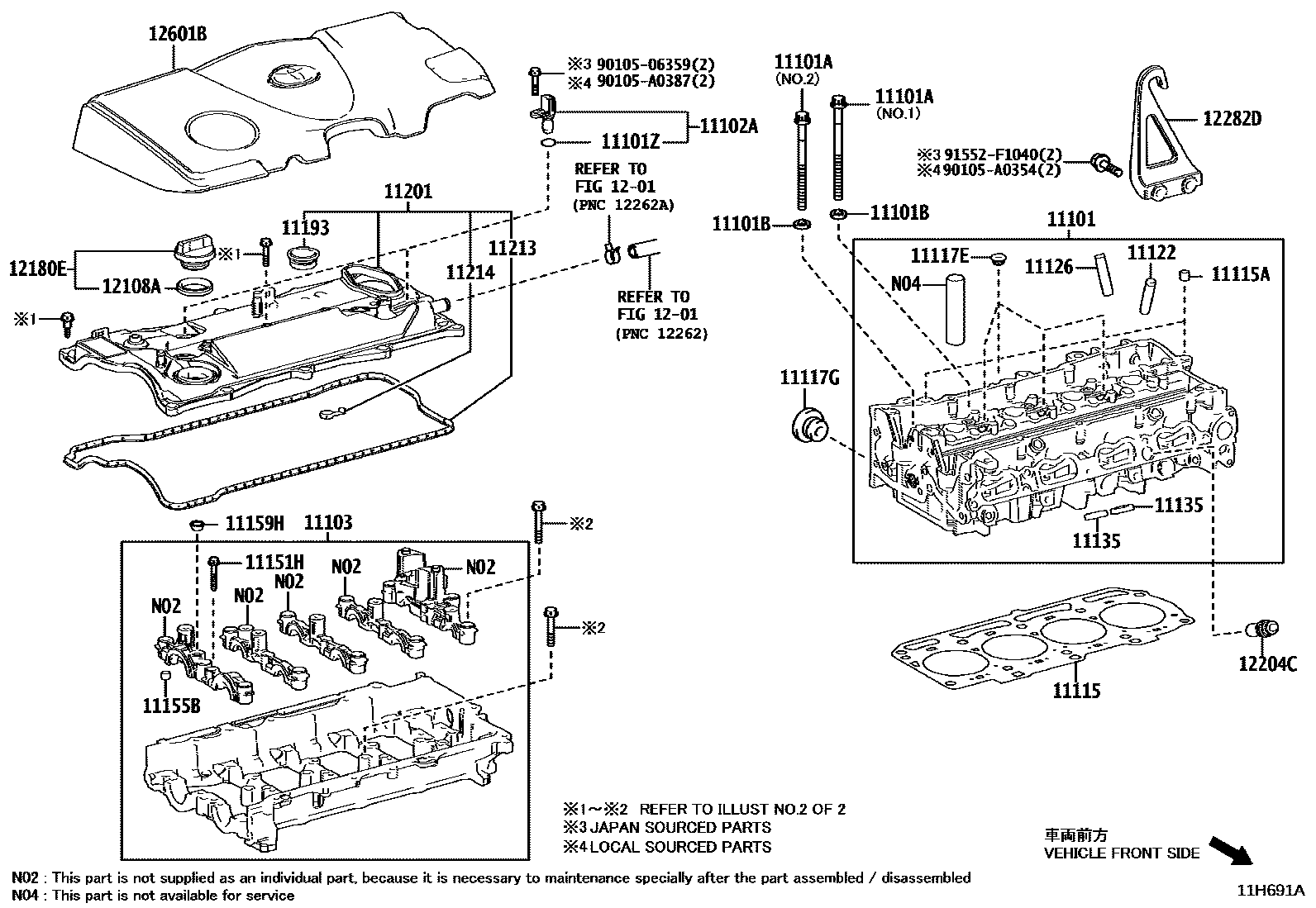

Toyota CAMRY Cylinder Head EPC diagram — 11H691A
Cylinder Head — 11H691A (202404 – 999999)

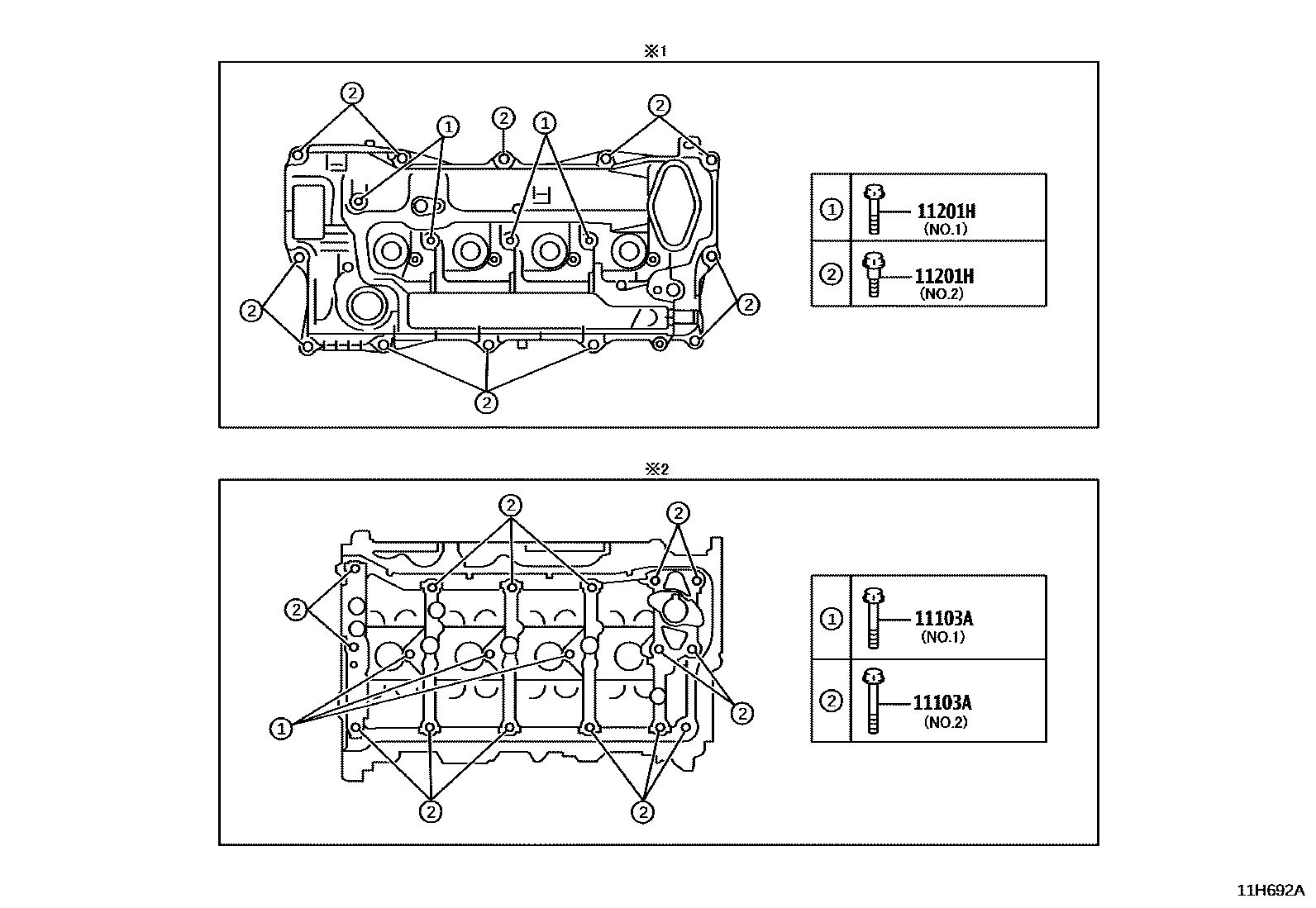

Toyota CAMRY Cylinder Head EPC diagram — 11H692A
Cylinder Head — 11H692A (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-29627 · 11101-F9002 · 11101-F9130
11101ABOLT (FOR CYLINDER HEAD)90910-02201 · 90910-02202 · 90910-A2018 · 90910-A2019
11101BFlat Washer (for cylinder head assembly)90201-12079
11101ZJOINT TORIQUE, CAPTEUR DE POSITION D'ARBRE A CAMES90301-11038
11102ACamshaft position sensor90919-05096 · 90919-A5007
11103Camshaft housing sub-assembly11103-25090 · 11103-F0060
11103ABolts (for camshaft housing assembly)90105-A0205 · 90105-A0411 · 91551-G0840 · 91551-G0865
11115GASKET, CYLINDER HEAD11115-25050 · 11115-F0010
11115APIN, RING90253-12002
11117EPLUG, STRAIGHT SCREW W/HEAD, NO.190341-14015 · 90341-A0005 · 90341-C0012
11117GNo. 3 headed straight thread plug90341-24006
11122BUSH, INTAKE VALVE GUIDE11122-31090 · 11123-31090
11126BUSH, EXHAUST VALVE GUIDE11122-31041 · 11122-F0010 · 11123-47010 · 11123-F0010
11135Exhaust valve seat11135-25020 · 11136-25020
11151HBolts (for mounting camshaft bearing cap to camshaft housing)90119-07009 · 90119-A0302
11155BPIN, RING90253-13005
11159HCamshaft bearing cover oil hole gasket11159-31040
11193spark plug bushing gasket11193-37030 · 11193-F0010
11201CYLINDER HEAD COVER SUB-ASSY11201-25090 · 11201-F0012 · 11201-F0060
11201HBolts (for cylinder head cover)90105-06359 · 90105-A0387 · 90109-06384 · 90109-A0050
11213GASKET, CYLINDER HEAD COVER11213-25020
11214No. 2 cylinder head cover gasket11213-31080
12108AGASKET (FOR OIL FILLER CAP)90430-35001
12180EASS.CAPUCHON, REMPLISSEUR HUILE12180-38010
12204CSOUS.-ENS. DE SOUPAPE D'AERAGE12204-25010
12282DENGINE HANGER, NO.212282-25010
12601BNo. 1 engine hood sub-assembly12601-F0010
