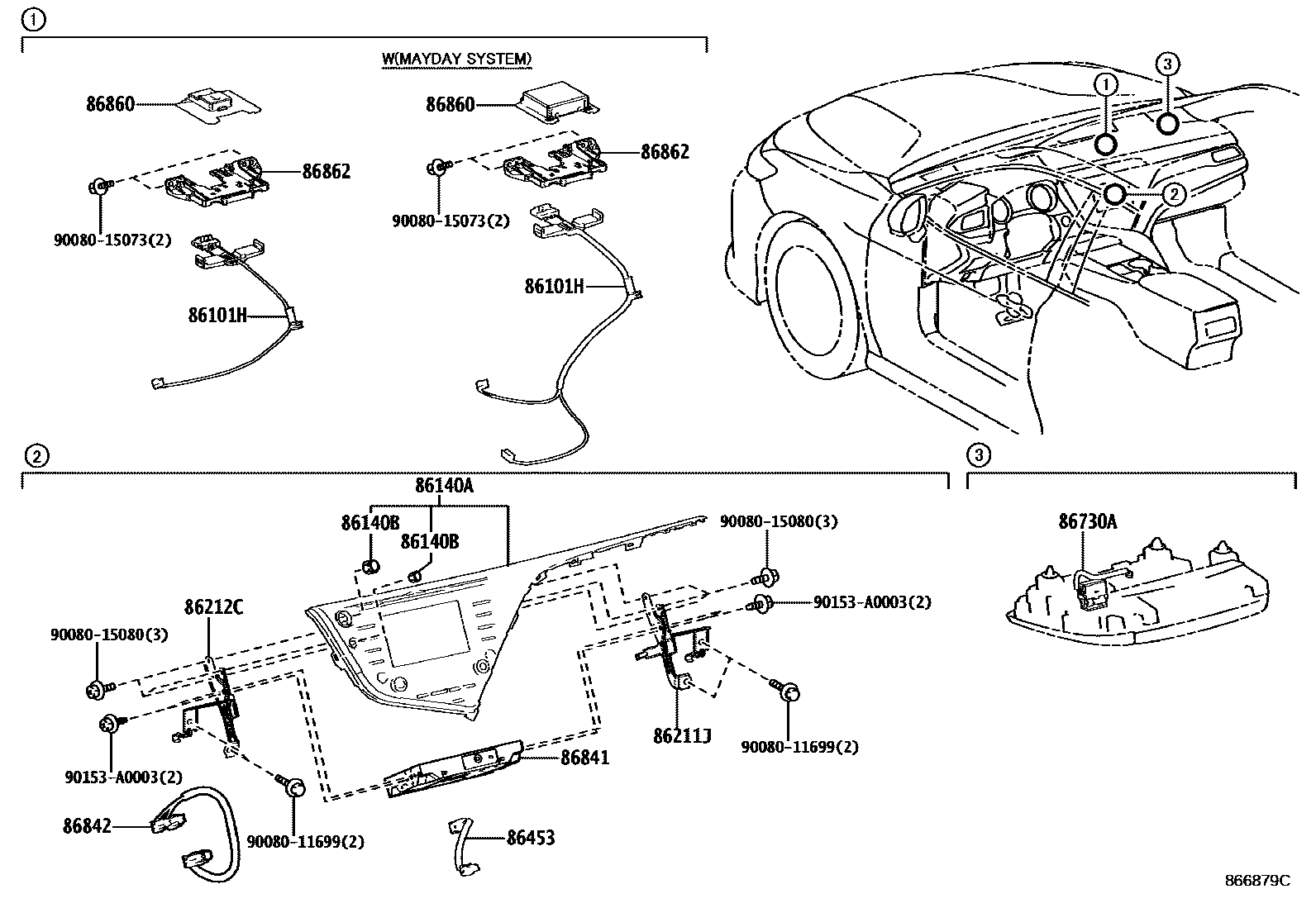

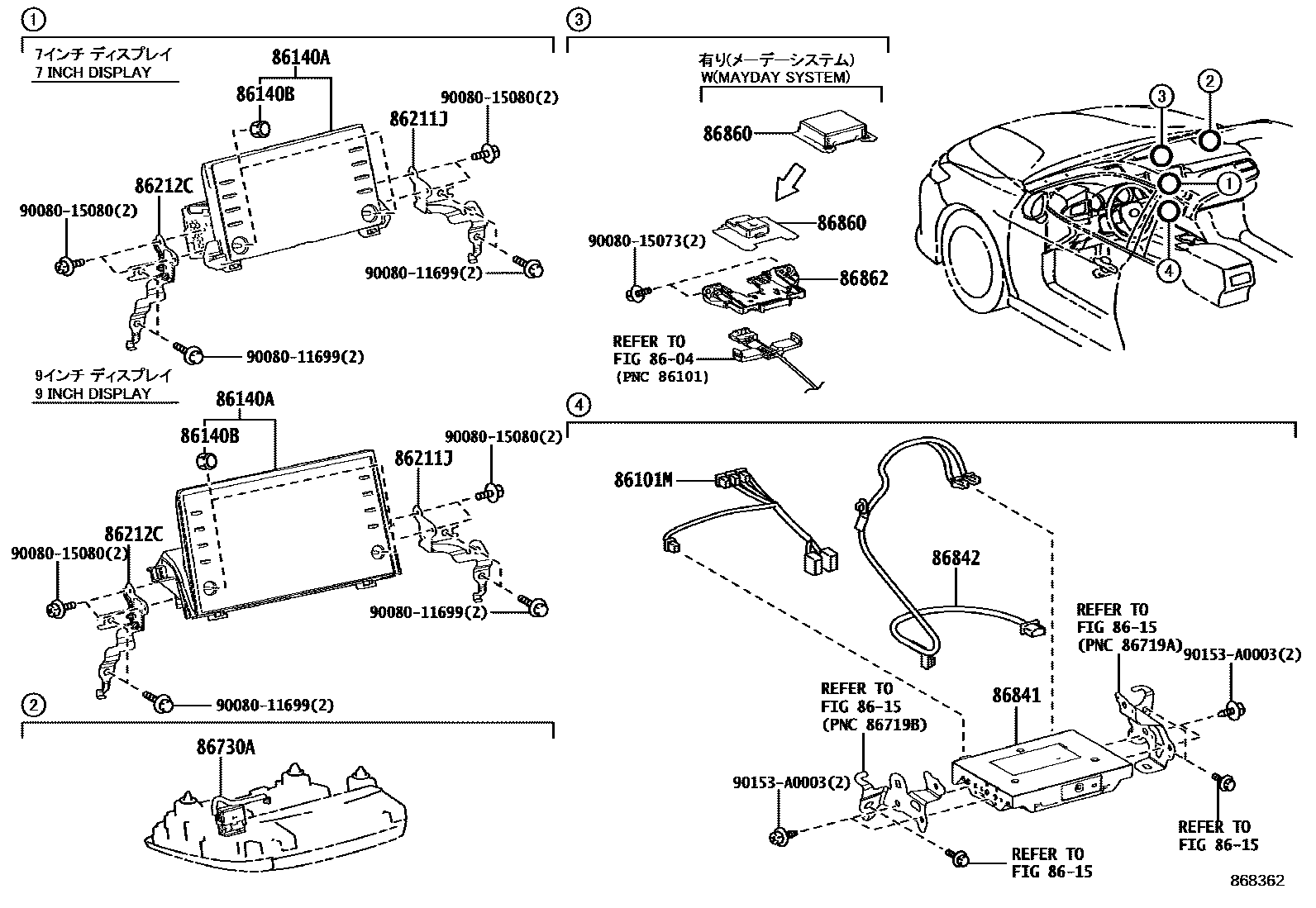

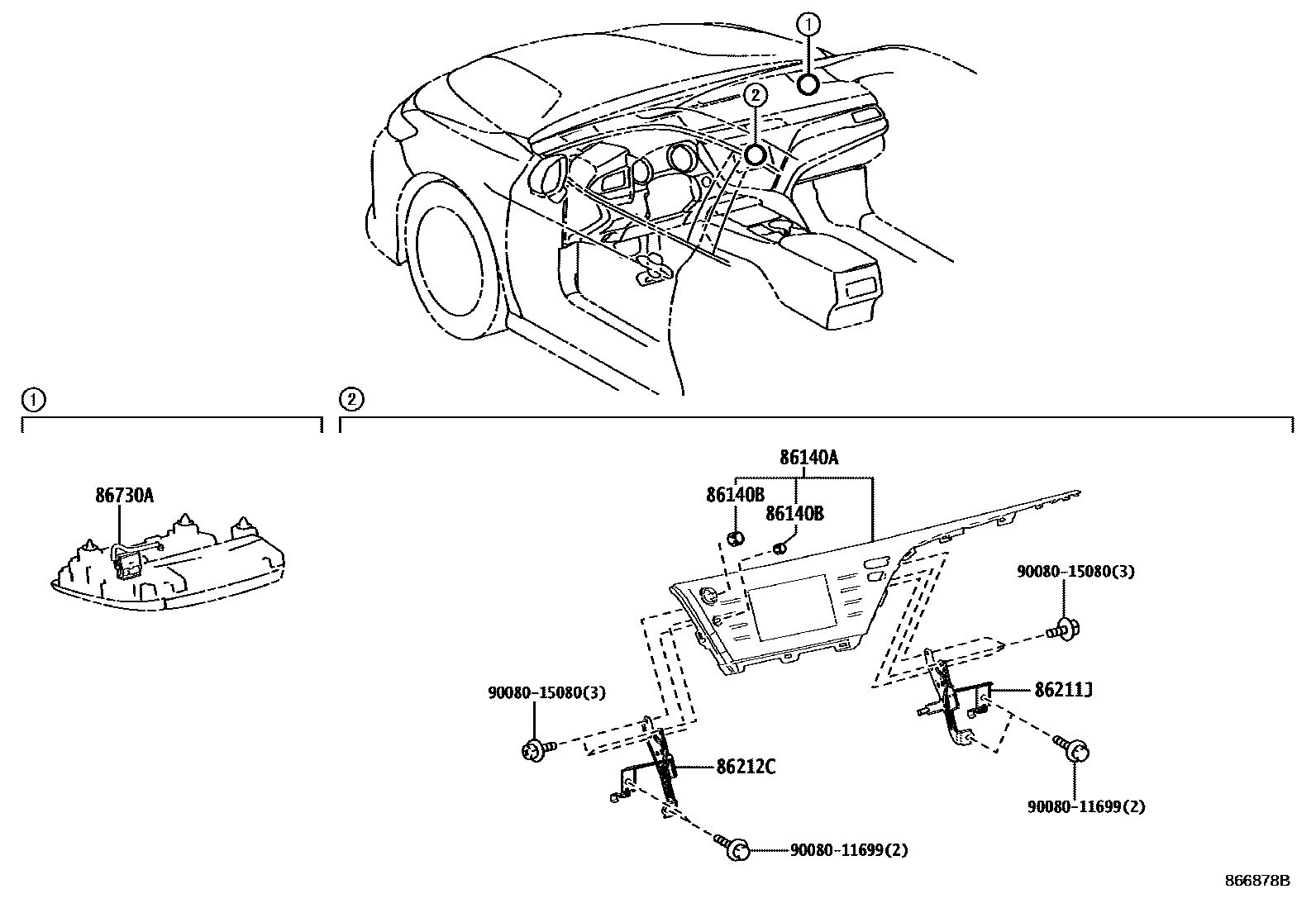

Toyota CAMRY 导航和前监视器显示屏 — Figure 8603
Toyota CAMRY EPC diagram 8603, 导航和前监视器显示屏, with 3 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86101H | Antenna wire sub-assembly | 86101-06C90 · 86101-06D20 · 86101-06E00 |
| 86101M | Antenna wire sub-assembly | 86101-06E80 · 86101-06F20 · 86101-06J60 |
| 86140A | Radio and display receiver assembly | 86140-06410 · 86140-06420 · 86140-06430 · 86140-06440 · 86140-06450 · 86140-06460 · 86140-06470 · 86140-06480 · 86140-06490 · 86140-06500 · 86140-06780 · 86140-06790 · 86140-06860 · 86140-06870 · 86140-06880 · 86140-06890 · 86140-06A00 · 86140-06A10 · 86140-06A20 · 86140-06A30 · 86140-06A40 · 86140-06A50 · 86140-06A70 · 86140-06A80 · 86140-06A90 · 86140-06B20 · 86140-06B30 · 86140-06B40 · 86140-06B50 · 86140-06B60 · 86140-06B70 · 86140-06B80 · 86140-06B90 · 86140-06C00 · 86140-06C10 · 86140-06C20 · 86140-06C30 · 86140-06C40 · 86140-06C70 · 86140-06C90 · 86140-06D00 · 86140-06D20 · 86140-06D30 · 86140-06D40 · 86140-06D50 · 86140-06D60 · 86140-06D70 · 86140-06D80 · 86140-06D90 · 86140-06E00 · 86140-06E10 · 86140-06E20 · 86140-06E30 · 86140-06E40 |
| 86140B | Radio and display receiver switch button | 90010-22128 · 90011-25303 · 90011-25304 · 90011-25312 · 90011-25313 · 90011-25328 |
| 86211J | No. 1 radio bracket | 86211-06260 · 86211-33420 |
| 86212C | No. 2 radio bracket | 86212-06260 · 86212-33420 |
| 86453 | Multimedia module wiring harness | 86203-33280 |
| 86730A | Telephone amplifier assembly | 86730-06080 |
| 86841 | Navigation ECU | 86840-06010 · 86840-06011 · 86840-06012 · 86840-07051 · 86840-0E080 · 86840-0E081 · 86840-0E082 · 86840-0E083 · 86840-0E084 · 86840-0E085 · 86840-0E086 · 86840-0E087 · 86840-0E088 |
| 86842 | Navigation harness No. 1 | 86842-06010 · 86842-06050 |
| 86860 | Navigation antenna assembly | 86860-06100 · 86880-06010 · 86880-0E010 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
