Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 28 PNC and OE references.

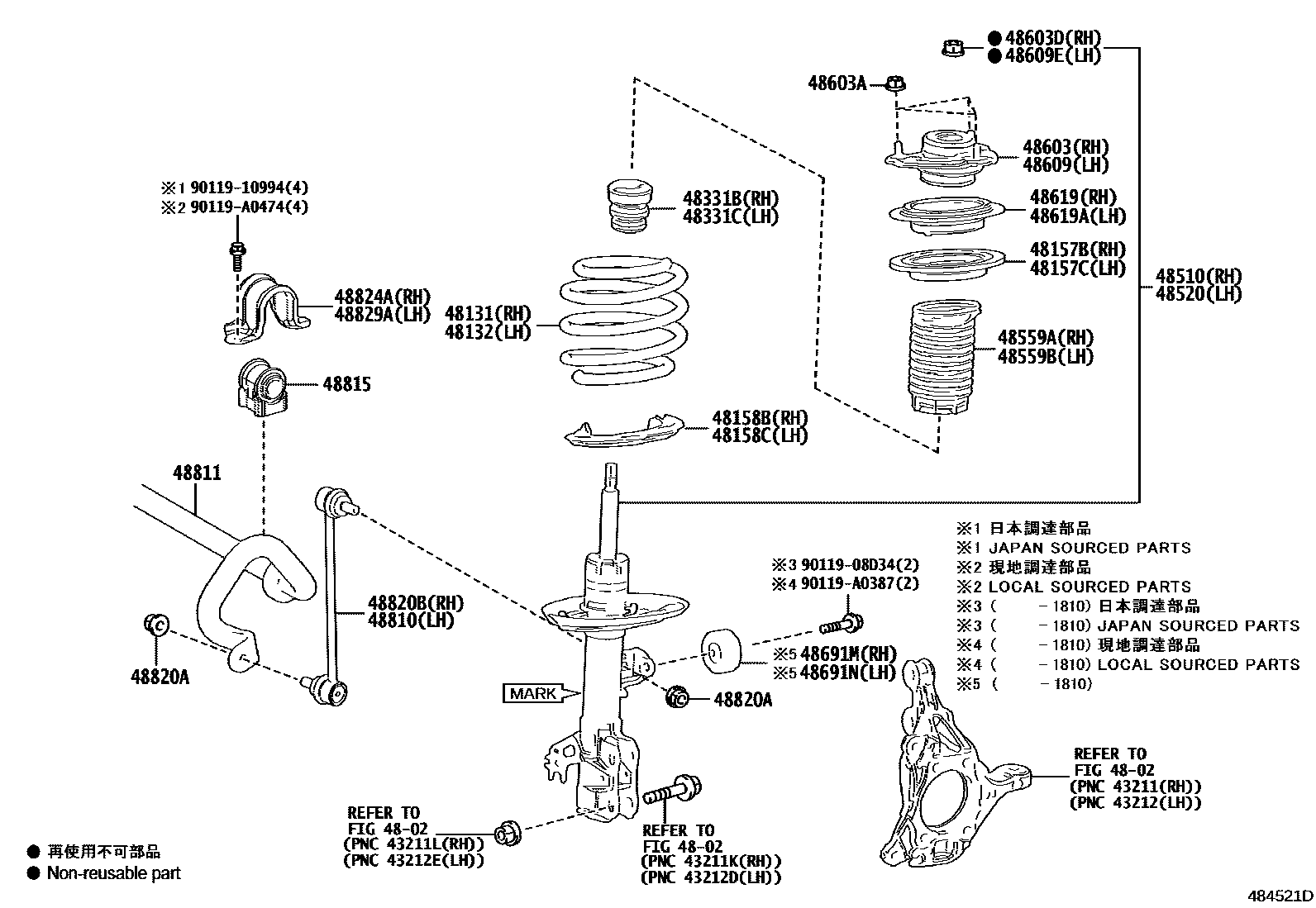

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 484521D
Front Spring & Shock Absorber — 484521D (201706 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-06G50 · 48131-06G60 · 48131-06G70 · 48131-06G90 · 48131-06J00 · 48131-06K30 · 48131-06K40 · 48131-07150
48132Left front coil spring48131-06G50 · 48131-06G60 · 48131-06G70 · 48131-06G90 · 48131-06J00 · 48131-06K30 · 48131-06K40 · 48131-07150
48157BFront coil spring upper right vibration isolation pad48157-06220
48157CFront coil spring upper left vibration isolation pad48157-06220
48158BFront coil spring lower right vibration isolation pad48158-06260
48158CFront coil spring lower left vibration isolation pad48158-06260
48331BRight front spring buffer block48331-06060
48331CLeft front spring buffer block48331-06060
48510Right front shock absorber assembly48510-8Z321 · 48510-8Z322 · 48510-8Z323 · 48510-8Z324 · 48510-8Z325 · 48510-8Z330 · 48510-8Z331 · 48510-8Z458 · 48510-8Z566 · 48510-8Z567 · 48510-8Z568 · 48510-8Z569 · 48510-8Z570 · 48510-8Z571
48520Left front shock absorber assembly48520-8Z181 · 48520-8Z182 · 48520-8Z183 · 48520-8Z184 · 48520-8Z185 · 48520-8Z190 · 48520-8Z191 · 48520-8Z305 · 48520-8Z396 · 48520-8Z397 · 48520-8Z398 · 48520-8Z399 · 48520-8Z400 · 48520-8Z401
48559ARight front shock absorber No. 1 dust cover48559-06010
48559BLeft front shock absorber No. 1 dust cover48559-06010
48603Right front suspension bearing sub-assembly48609-06380 · 48609-06390
48603ANut (for front suspension mount)90178-A0077
48603DNut (for front mount to right front shock absorber)90177-14007 · 90177-A0019
48609Left front suspension bearing sub-assembly48609-06380 · 48609-06390
48609ENut (for front mount to left front shock absorber)90177-14007 · 90177-A0019
48619Bearing installed on the right sliding column48619-06010
48619ABearing installed on the left sliding column48619-06010
48691MAMORTISSEUR, SUSPENSION AV, MD48691-06020
48691NAMORTISSEUR, SUSPENSION AV, MG48691-06020
48810Left front stabilizer bar link assembly48820-06100
48811front stabilizer bar48811-06290 · 48811-06300 · 48811-06350 · 48811-07030
48815Front stabilizer bar bushing No. 148815-06250 · 48815-06260 · 48815-07020
48820ANut (for front stabilizer bar link)90178-A0080 · 94151-21241
48820BRight front stabilizer bar link assembly48820-06100
48824ARight front stabilizer bar bracket No. 148809-06010 · 48824-06040 · 48824-06100 · 48824-06130
48829ALeft front stabilizer bar bracket No. 148824-06040 · 48824-06130
