Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 2 images and 14 PNC and OE references.

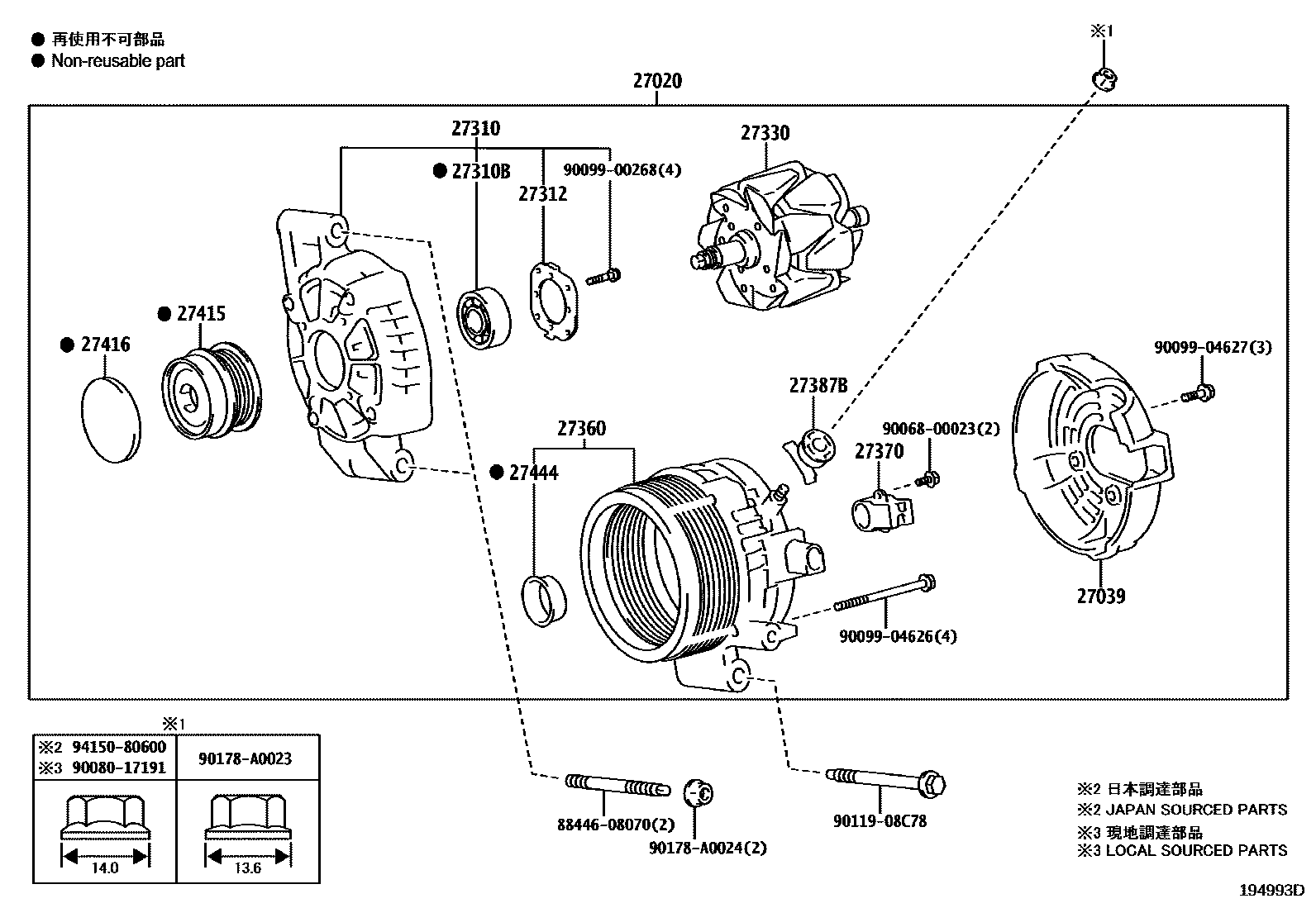

Toyota CAMRY Alternator EPC diagram — 194993D
Alternator — 194993D (201706 – 999999)

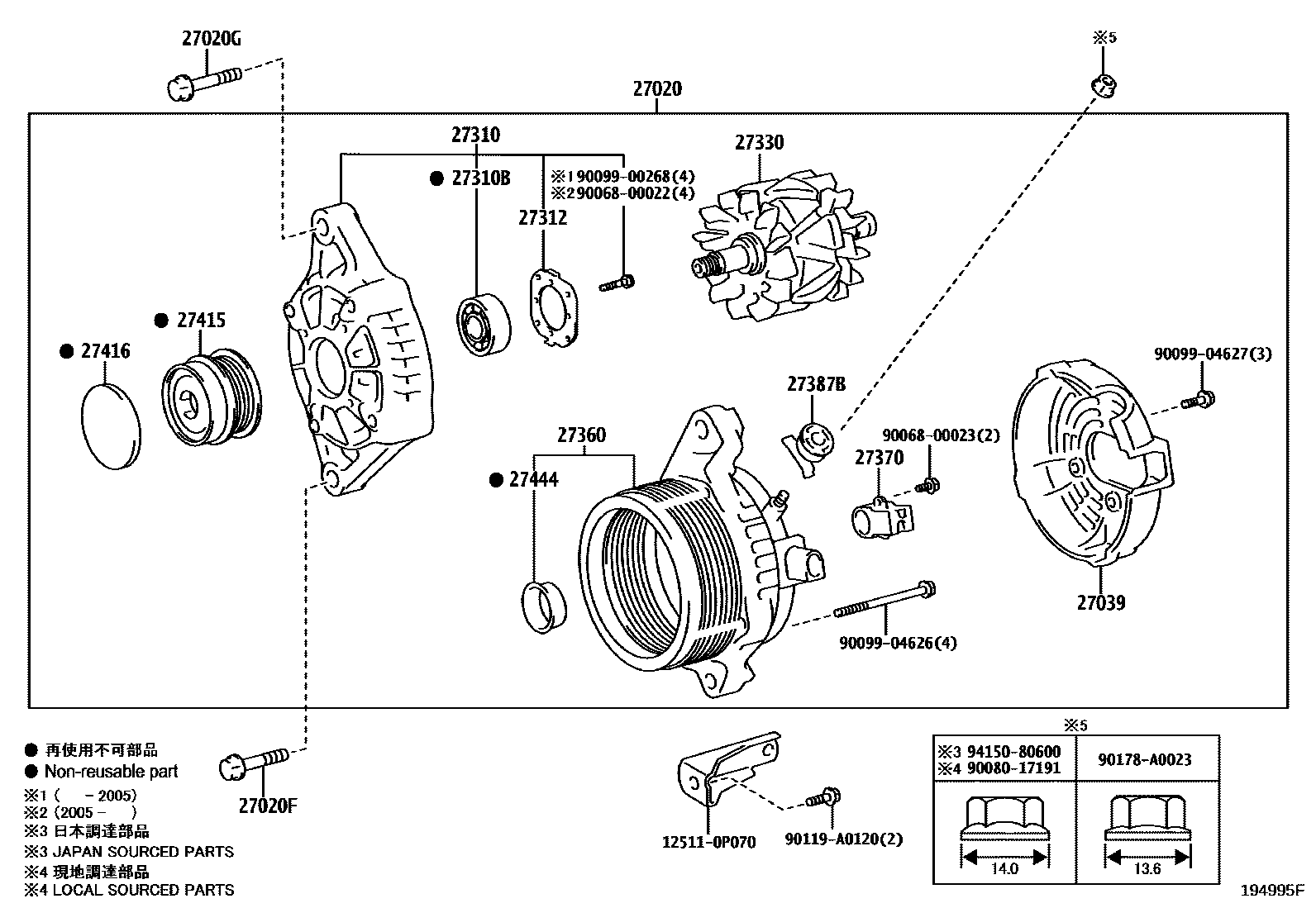

Toyota CAMRY Alternator EPC diagram — 194995F
Alternator — 194995F (201706 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0P410 · 27060-F0010
27020FBolt No. 1 (for generator)90105-A0107
27020GBolt No. 2 (for generator)90105-A0324 · 91552-81095
27039Alternator Rear End Cover27039-0C170
27310Alternator Drive End Frame Assembly27310-0P460 · 27310-F0010
27310BBearing (for Alternator Drive End Frame)90068-10033
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-0C170
27360Alternator Stator Coil Assembly27360-0P350 · 27360-0P460 · 27360-F0010
27370Alternator Brush Holder Assembly27370-0V160
27387BGenerator terminal insulation pad27387-20130
27415PULLEY, ALTERNATOR W/CLUTCH27415-0P020 · 27415-F0010
27416Generator pulley cover27416-0W050
27444Generator bearing cap seals27444-0C170
