Toyota CAMRY Manifold — Figure 1701

Toyota CAMRY EPC diagram 1701, Manifold, with 5 images and 16 PNC and OE references.

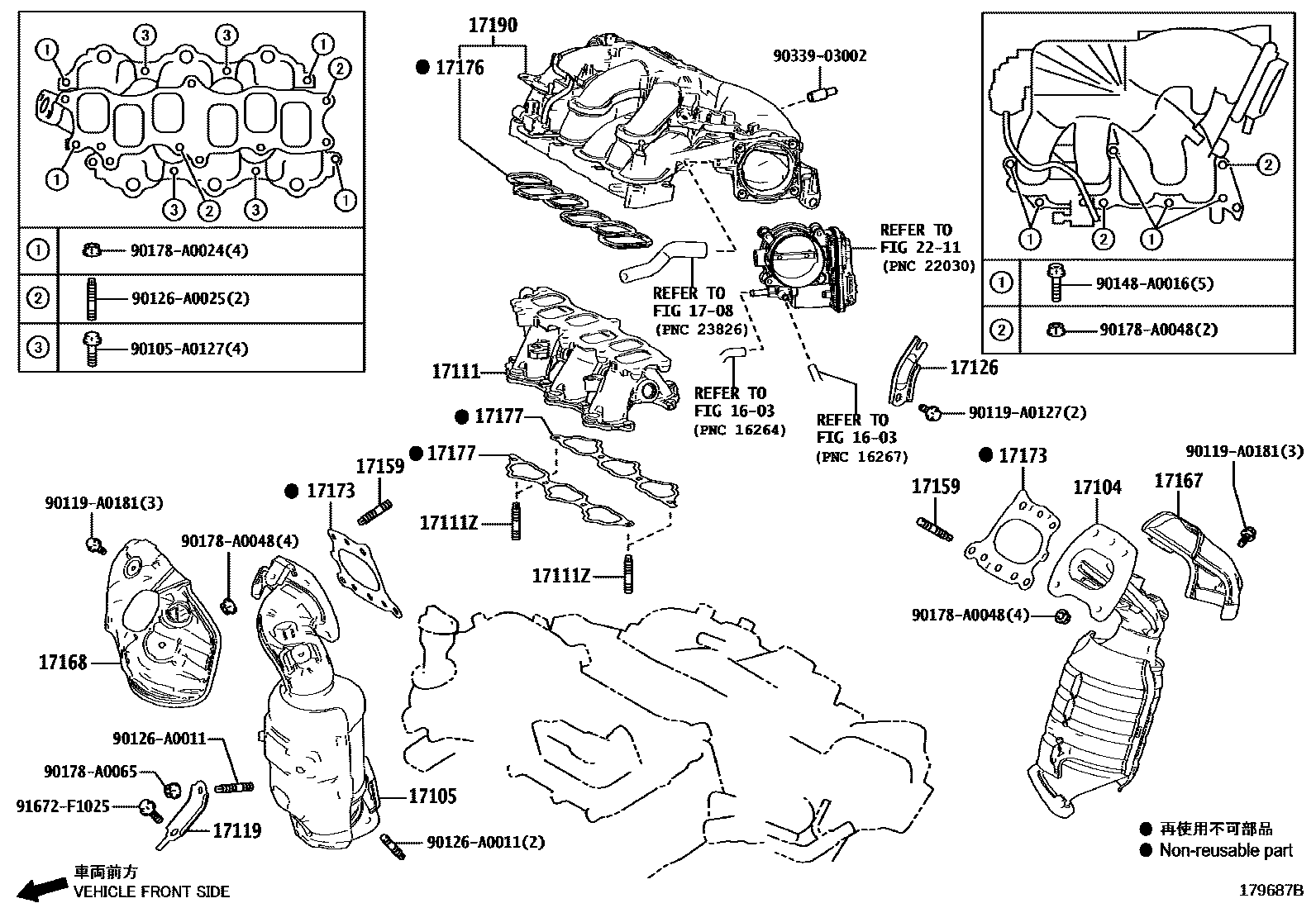

Toyota CAMRY Manifold EPC diagram — 179687B
Manifold — 179687B (201706 – 999999)

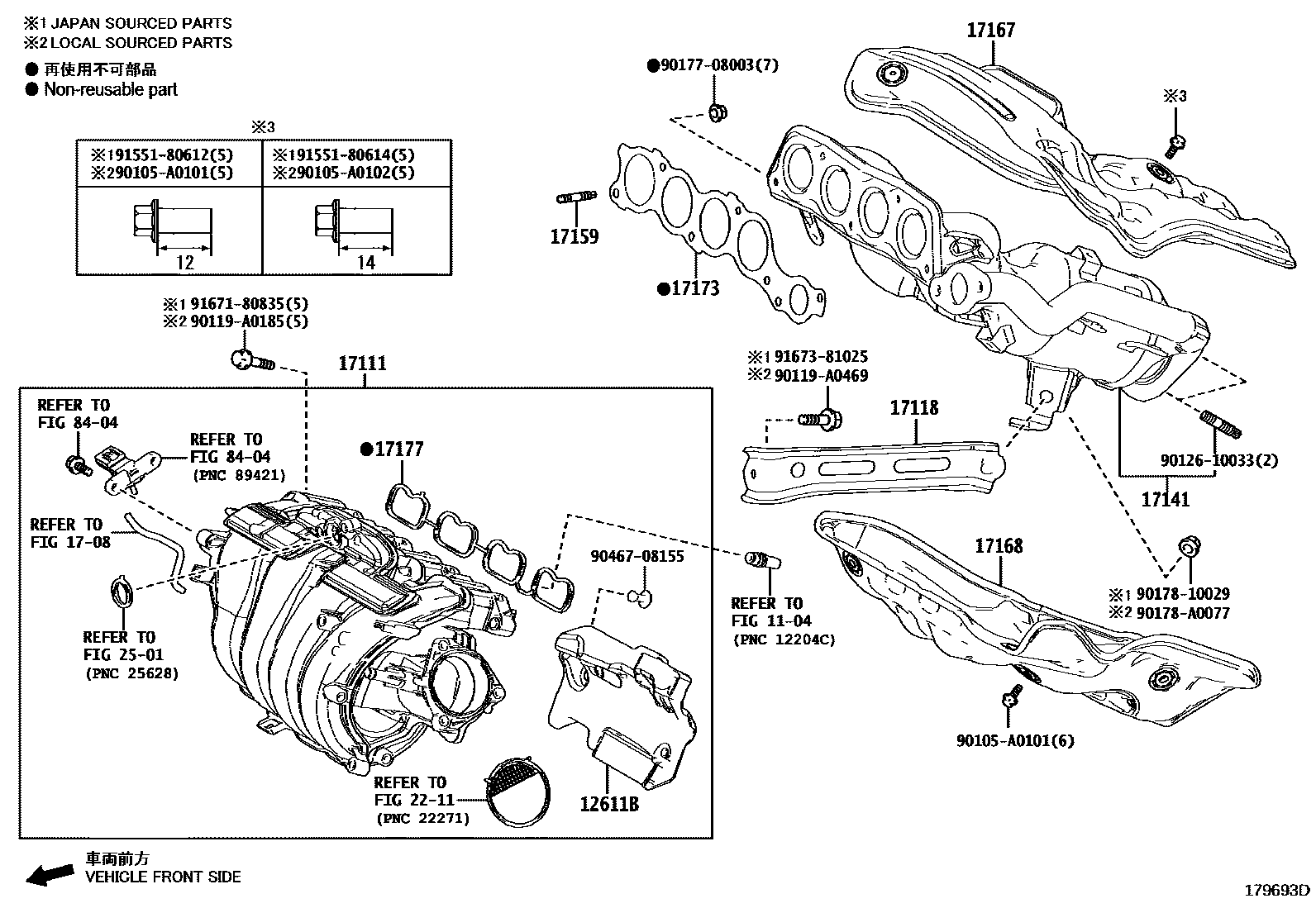

Toyota CAMRY Manifold EPC diagram — 179693D
Manifold — 179693D (201706 – 202303)

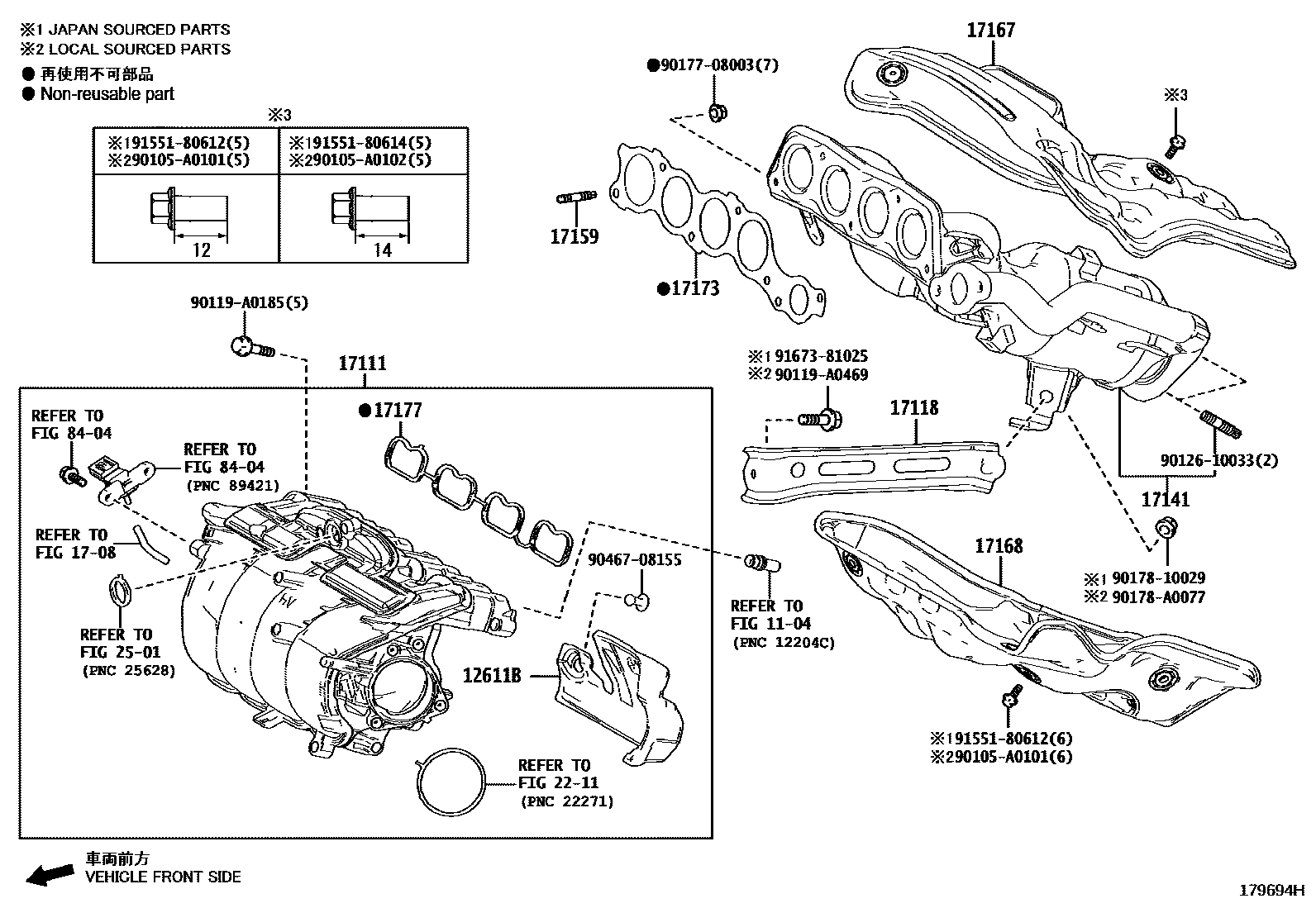

Toyota CAMRY Manifold EPC diagram — 179694H
Manifold — 179694H (201706 – 202303)

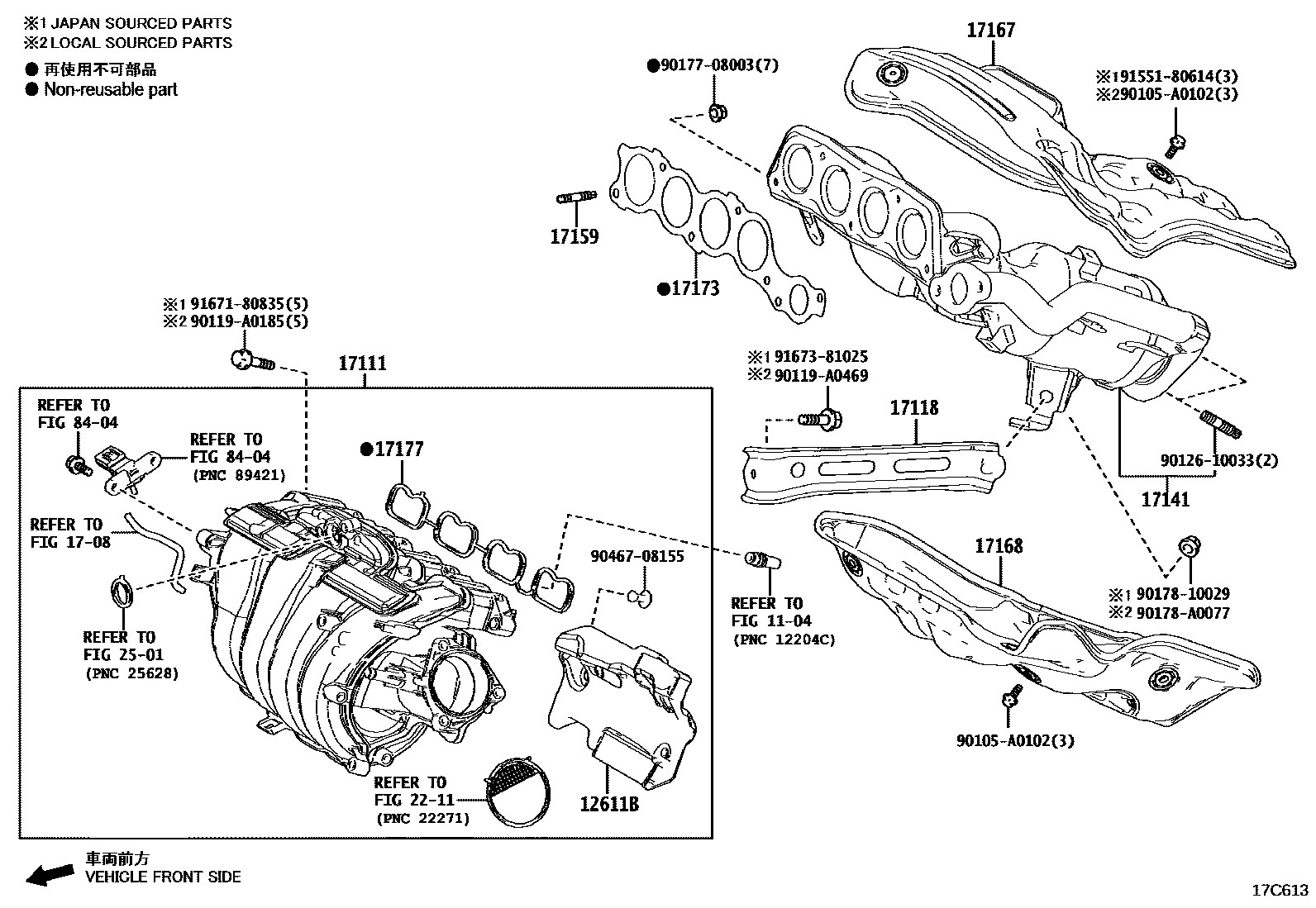

Toyota CAMRY Manifold EPC diagram — 17C613
Manifold — 17C613 (202303 – 999999)

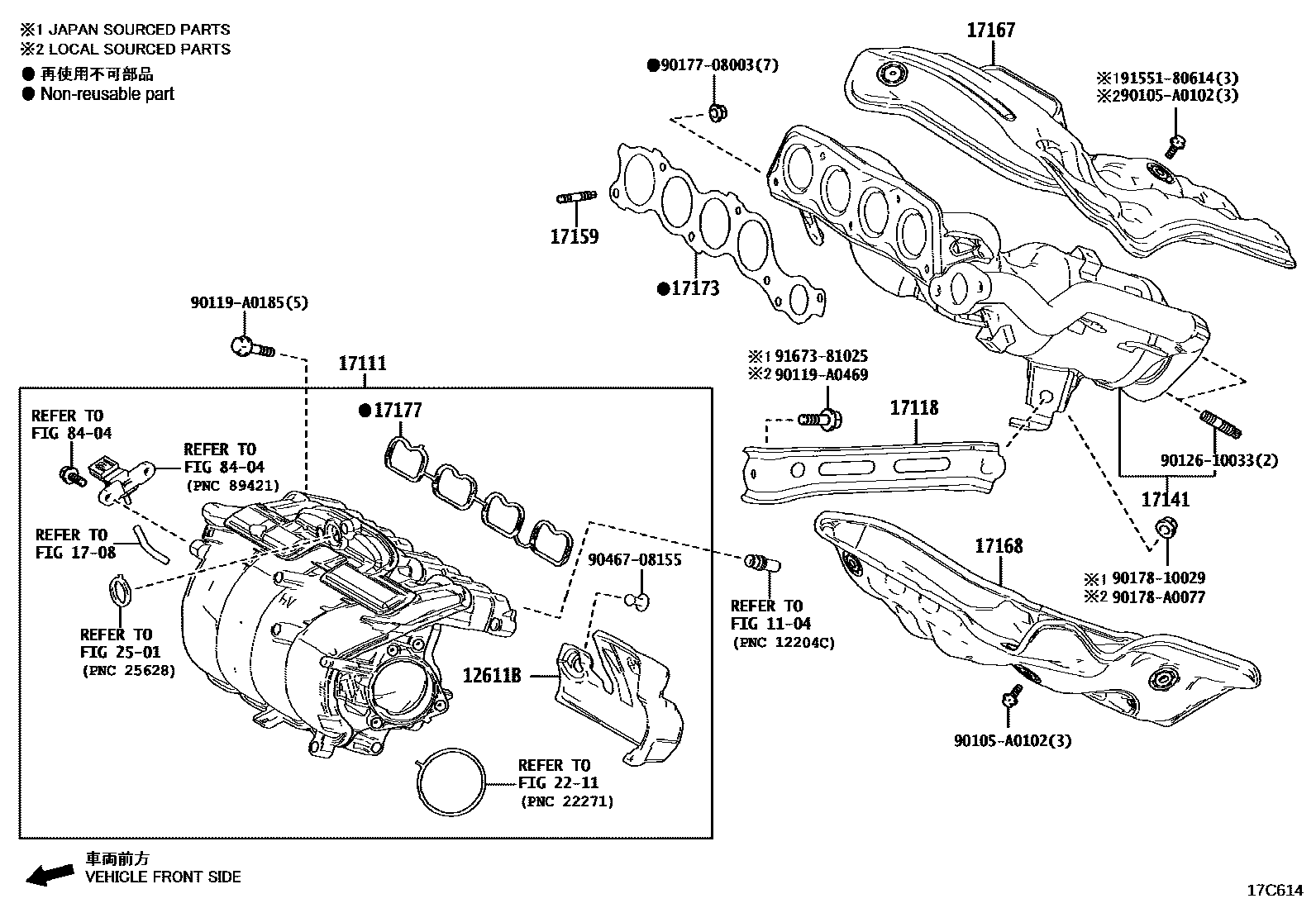

Toyota CAMRY Manifold EPC diagram — 17C614
Manifold — 17C614 (202303 – 999999)

PNC and OE references

PNCPart nameOE numbers
12611BEngine hood No. 112613-25010 · 12613-F0010 · 12613-F0020
17104Right exhaust manifold sub-assembly17140-0P340 · 17140-0P410
17105Left exhaust manifold sub-assembly17150-0P340 · 17150-0P410
17111Intake Manifold17111-0P060 · 17120-25010 · 17120-F0010 · 17120-F0020 · 17120-F0060
17111ZStud bolts (for intake manifold to cylinder head)90126-A0019
17118Manifold stays17118-25010 · 17118-25030
17119No. 2 manifold stay17119-0P180
17126No. 2 pressure tank stay17126-0P040
17141exhaust manifold17141-F0010 · 17141-F0011 · 17141-F0030 · 17141-F0110 · 17141-F0130 · 17141-F0140 · 17141-F0150
17159Studs (for manifold to cylinder head)90126-08052 · 90126-A0019
17167Exhaust manifold No. 1 heat shield17167-0P010 · 17167-25010 · 17167-25040 · 17167-F0010 · 17167-F0040
17168Exhaust manifold No.2 insulation pad17168-0P040 · 17168-25040 · 17168-F0010 · 17168-F0040
17173Gasket (exhaust manifold to cylinder head)17173-0P040 · 17173-25020 · 17173-F0010
17176Gasket (intake surge tank to intake manifold)17176-31130
17177No. 1 gasket (intake manifold to cylinder head)17171-25010 · 17177-0P030
17190Intake pressure regulator tank assembly17190-0P110
