Toyota CAMRY 收音机、放大器和冷凝器 — Figure 8601

Toyota CAMRY EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 13 PNC and OE references.

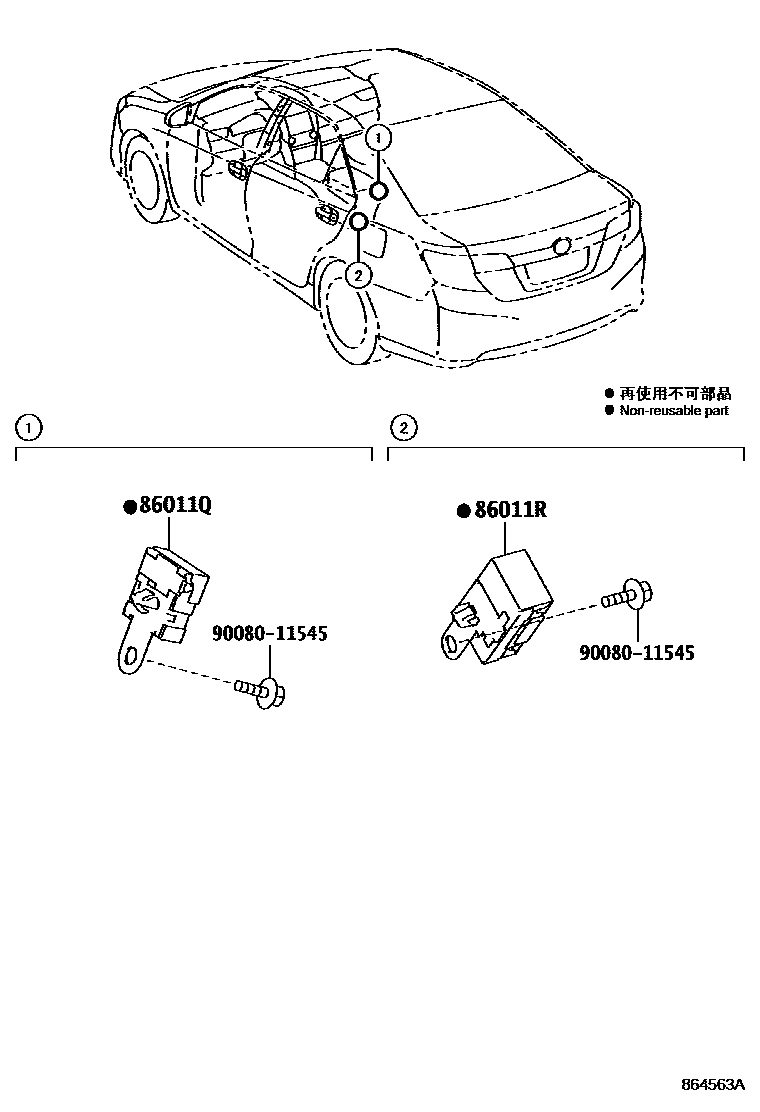

Toyota CAMRY 收音机、放大器和冷凝器 EPC diagram — 864563A
收音机、放大器和冷凝器 — 864563A (201109 – 999999)

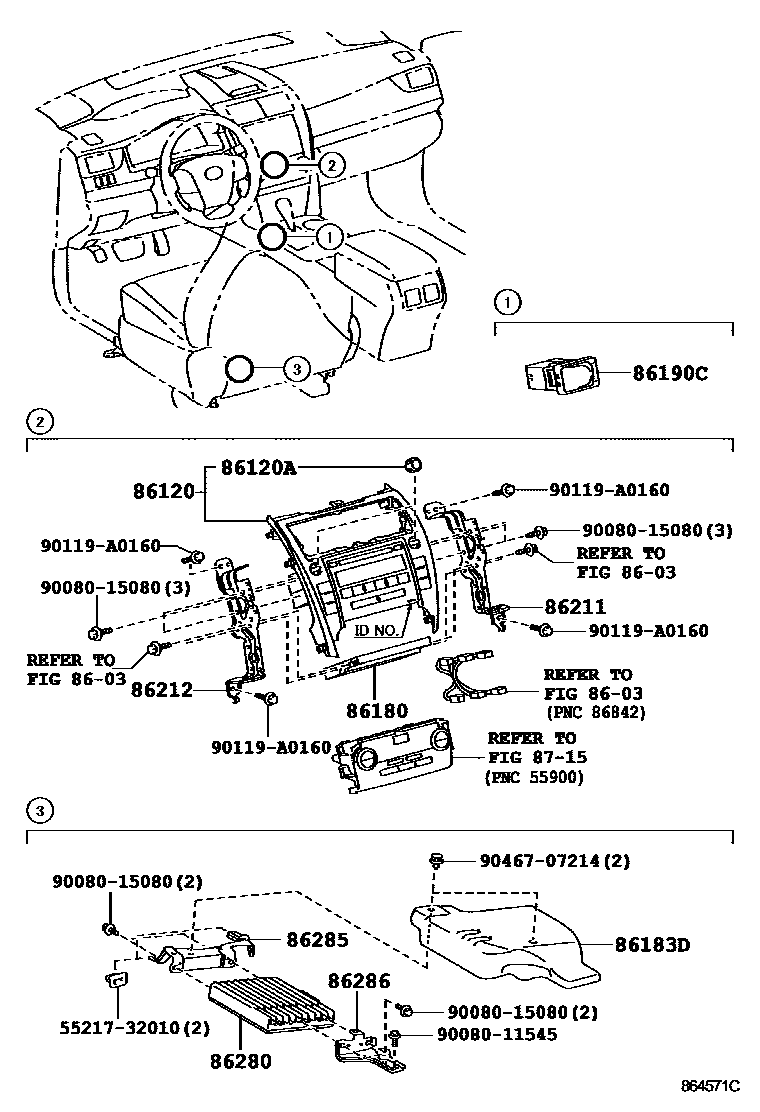

Toyota CAMRY 收音机、放大器和冷凝器 EPC diagram — 864571C
收音机、放大器和冷凝器 — 864571C (201109 – 201409)

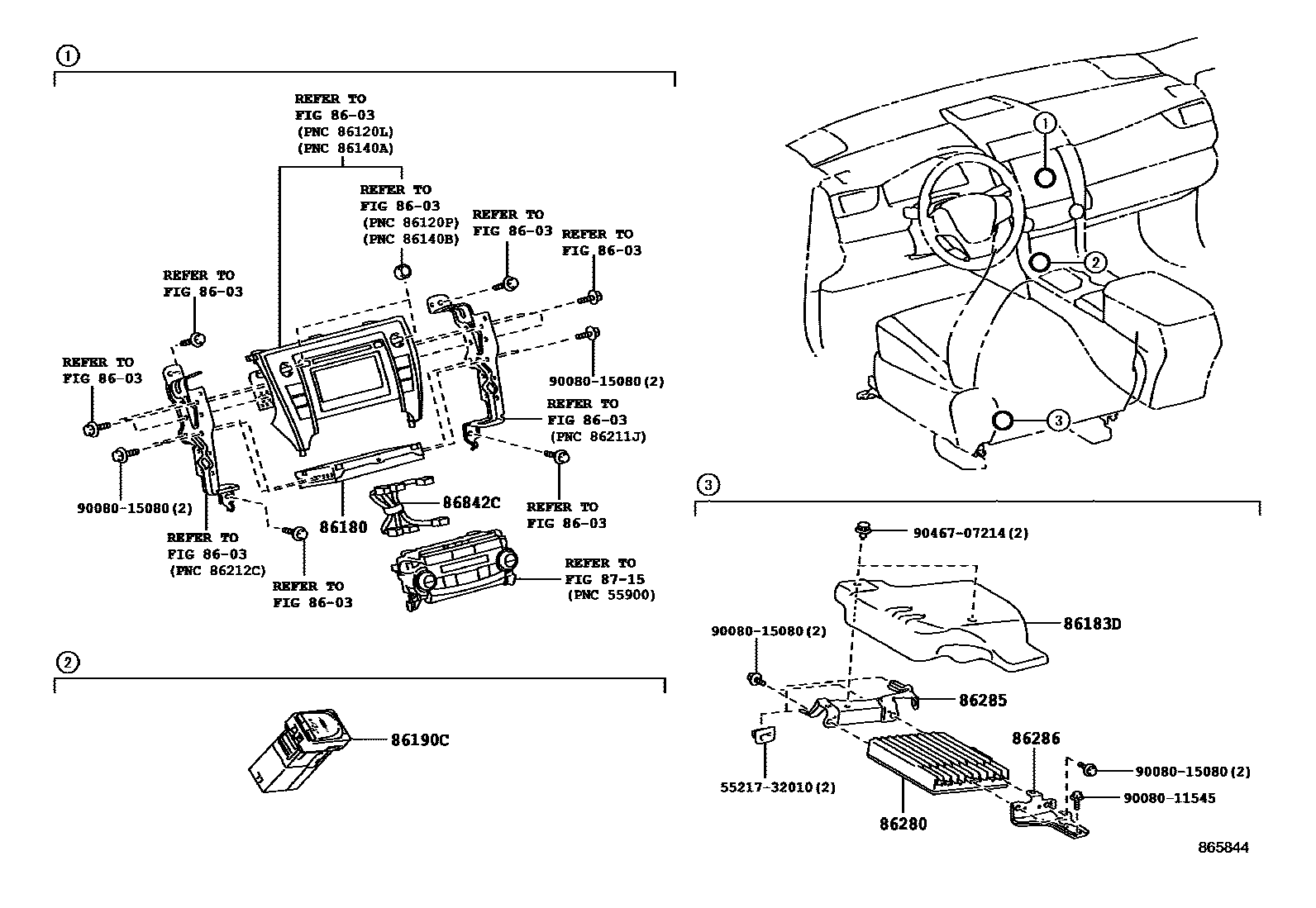

Toyota CAMRY 收音机、放大器和冷凝器 EPC diagram — 865844
收音机、放大器和冷凝器 — 865844 (201409 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Qradio settings phase modulator90980-04189
86011Rradio settings phase modulator90980-04204
86120Radio assembly86120-06340
86120ARadio switch knob90011-25195
86180Stereo parts tuner assembly86180-0E011 · 86180-0E021
86183Daudio amplifier cover86183-06020
86190CStereo socket connector assembly No. 186190-06030 · 86190-0R010
86211No. 1 radio bracket86211-06090
86212No. 2 radio bracket86212-06090
86280Stereo parts amplifier assembly86100-0W240 · 86100-0W250 · 86100-0W280
86285Amplifier Stand No. 186285-06040
86286Amplifier Stand No. 286286-06020
86842CNavigation harness86842-0E010
