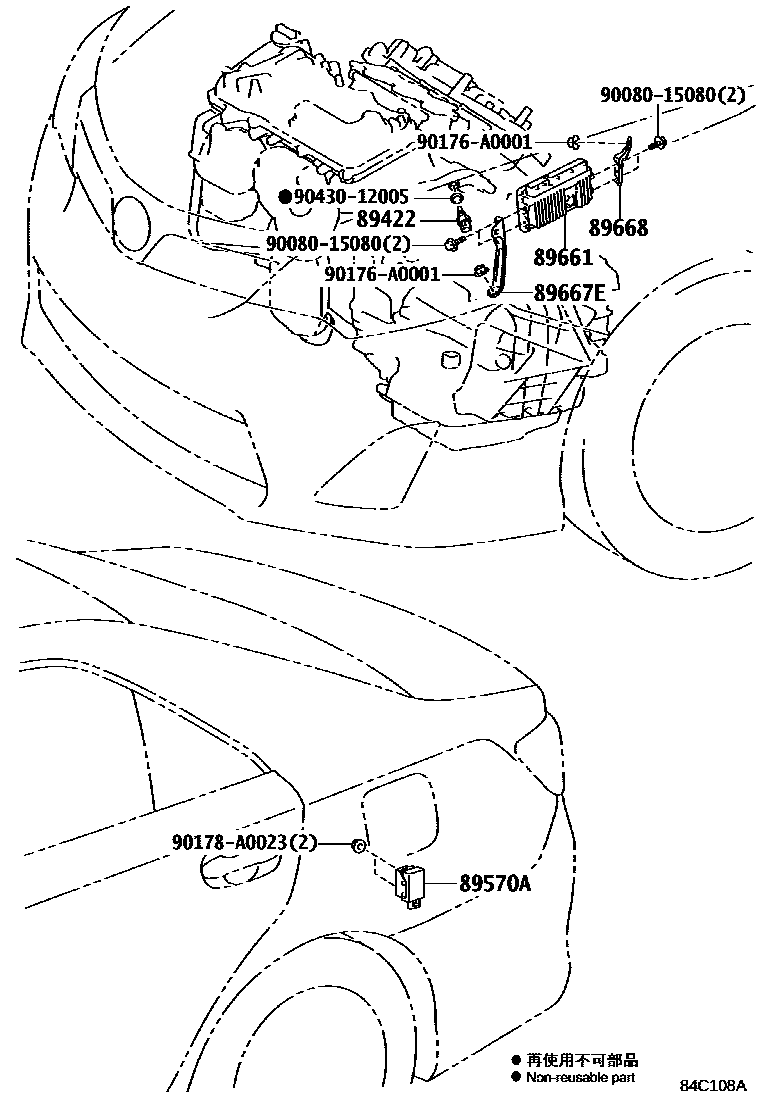

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-33020 · 89570-33040 |
| 89661 | Engine control ECU | 89661-06K20 · 89661-06K21 · 89661-06K22 · 89661-06K30 · 89661-06K40 · 89661-06K41 · 89661-06K42 · 89661-06K50 · 89661-06K51 · 89661-06K60 · 89661-06K61 · 89661-06K62 · 89661-06K63 · 89661-06K70 · 89661-06K71 · 89661-06K72 · 89661-06K73 · 89661-06K74 · 89661-06K80 · 89661-06K81 · 89661-06K82 · 89661-06K83 · 89661-06K84 · 89661-06K90 · 89661-06K91 · 89661-06K92 · 89661-06K93 · 89661-06K94 · 89661-06L00 · 89661-06L10 · 89661-06N10 · 89661-06N11 · 89661-06N12 · 89661-06T20 · 89661-06T21 · 89661-06T22 · 89661-06T50 · 89661-06T90 · 89661-06U10 · 89661-06U20 · 89661-0X180 · 89661-0X182 · 89661-0X230 · 89661-0X231 · 89661-0X240 |
| 89667E | No. 1 engine control ECU bracket | 89667-06120 |
| 89668 | No. 2 engine control ECU bracket | 89668-06120 |
