Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 17 images and 50 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

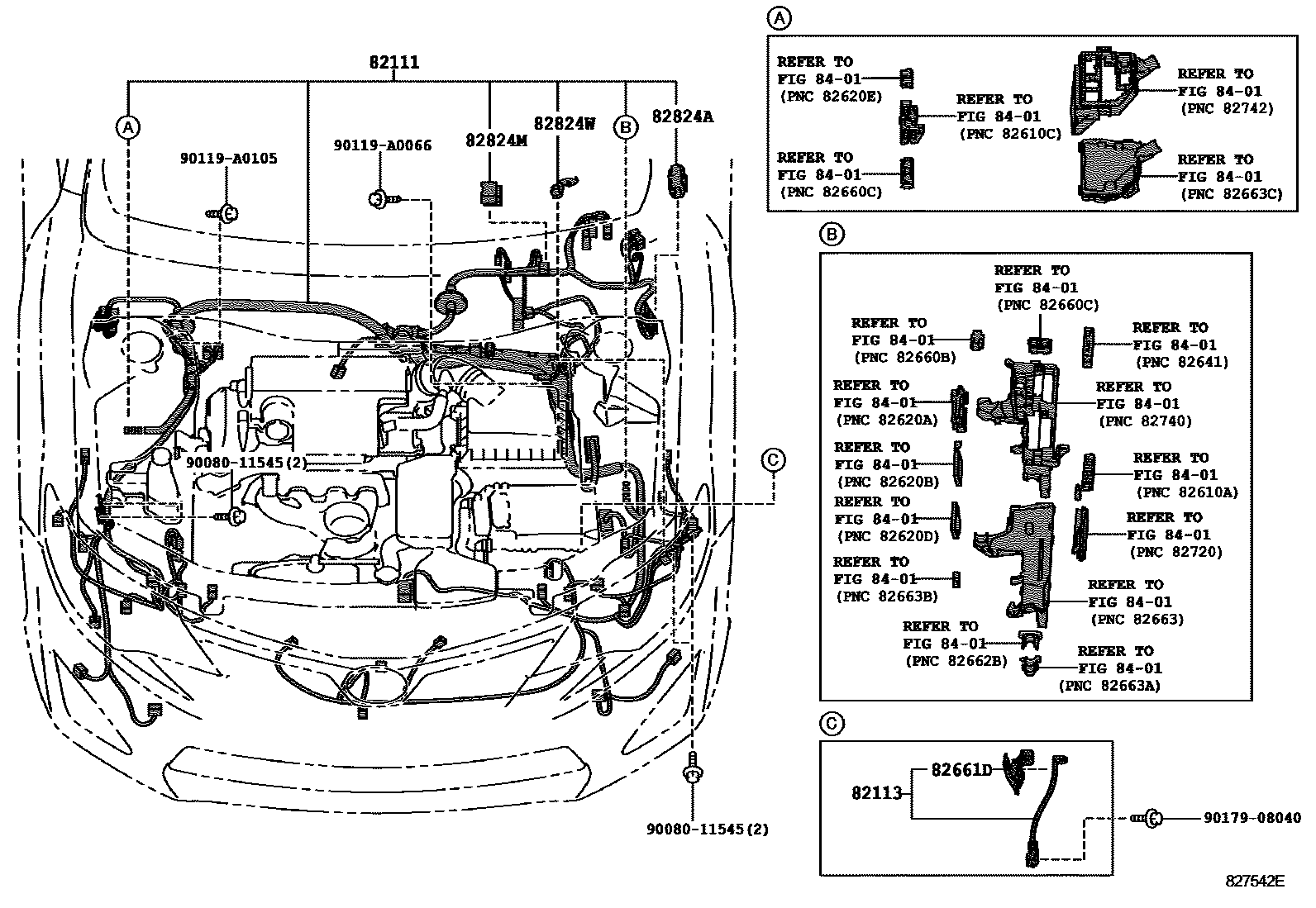

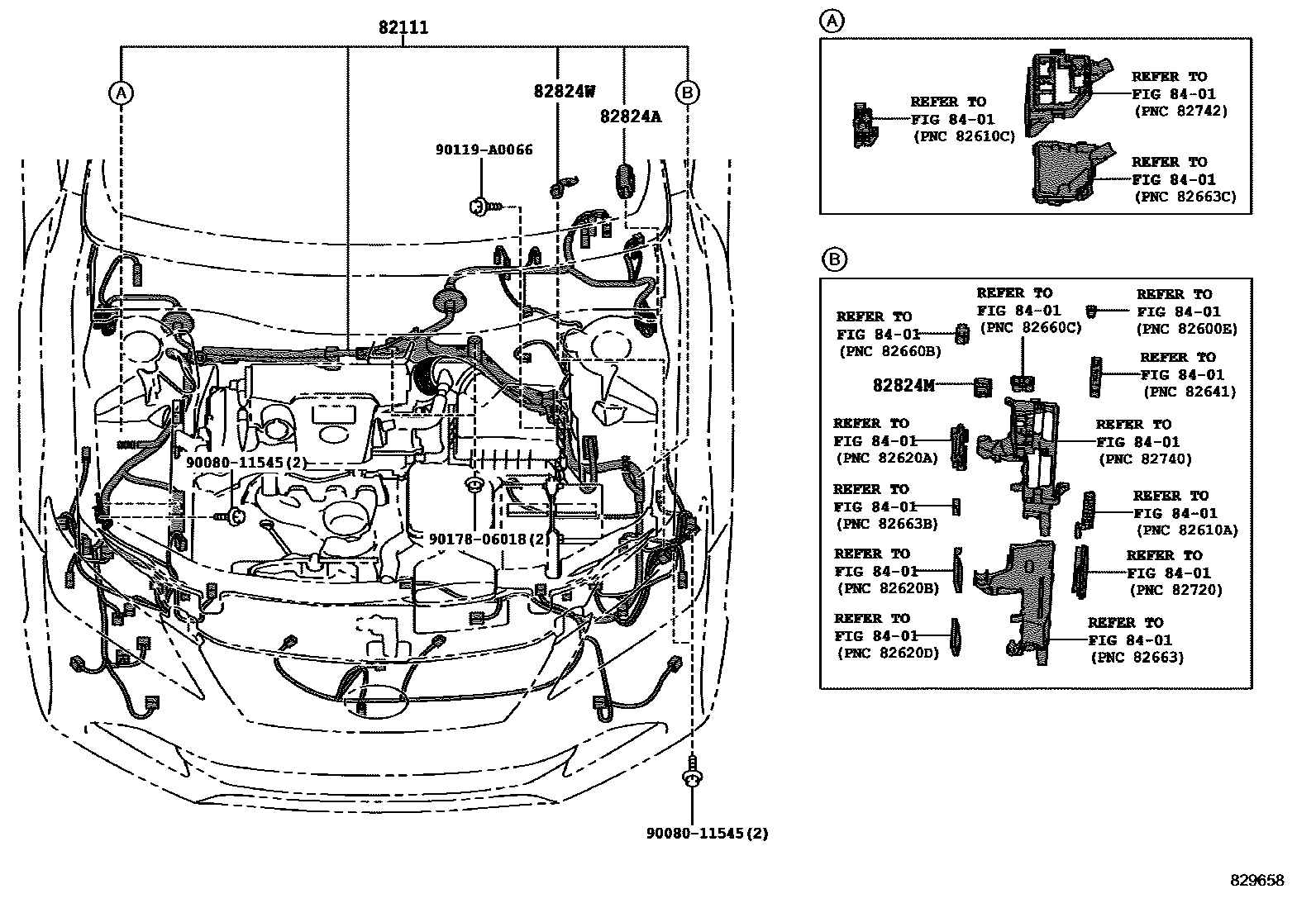

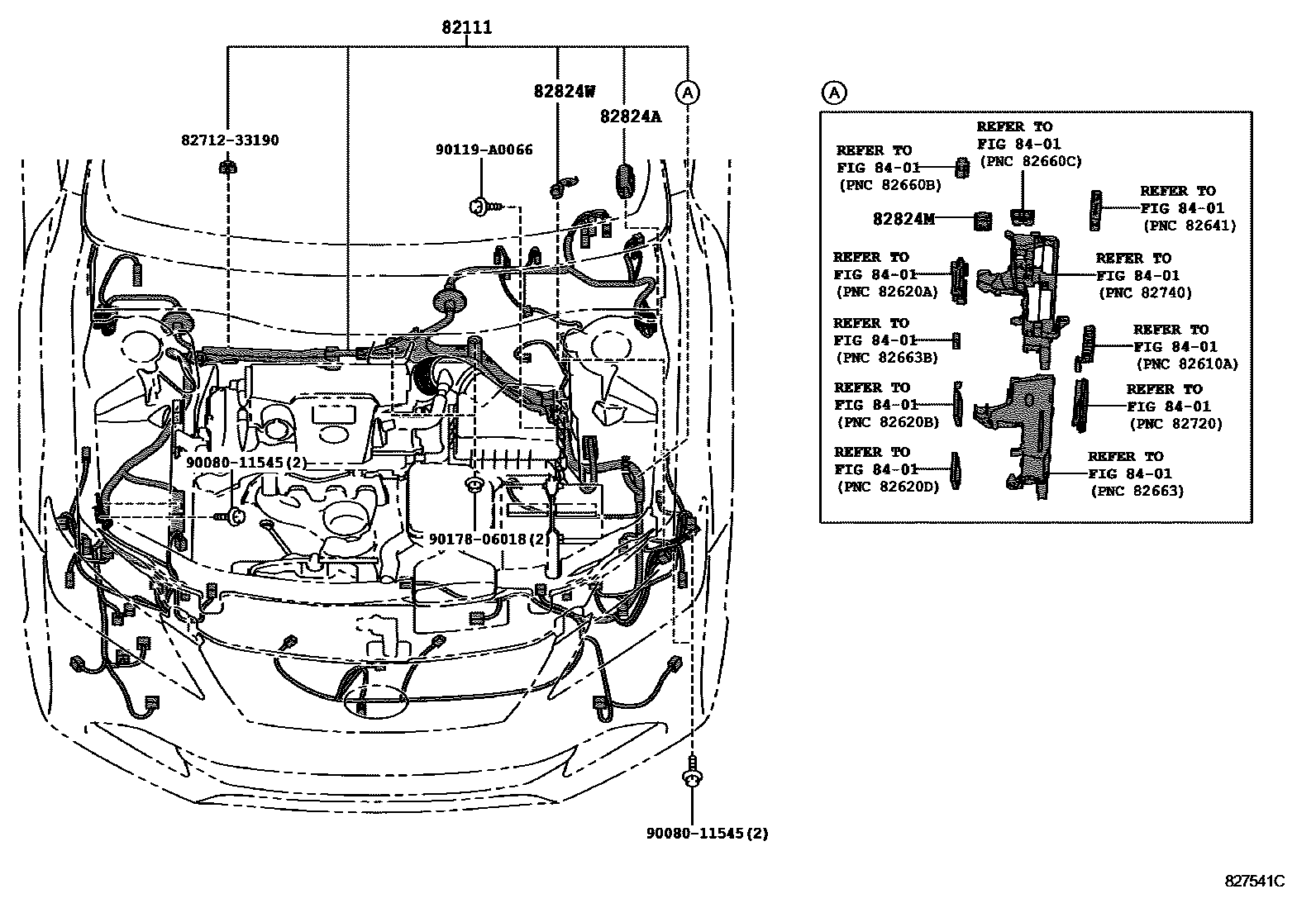

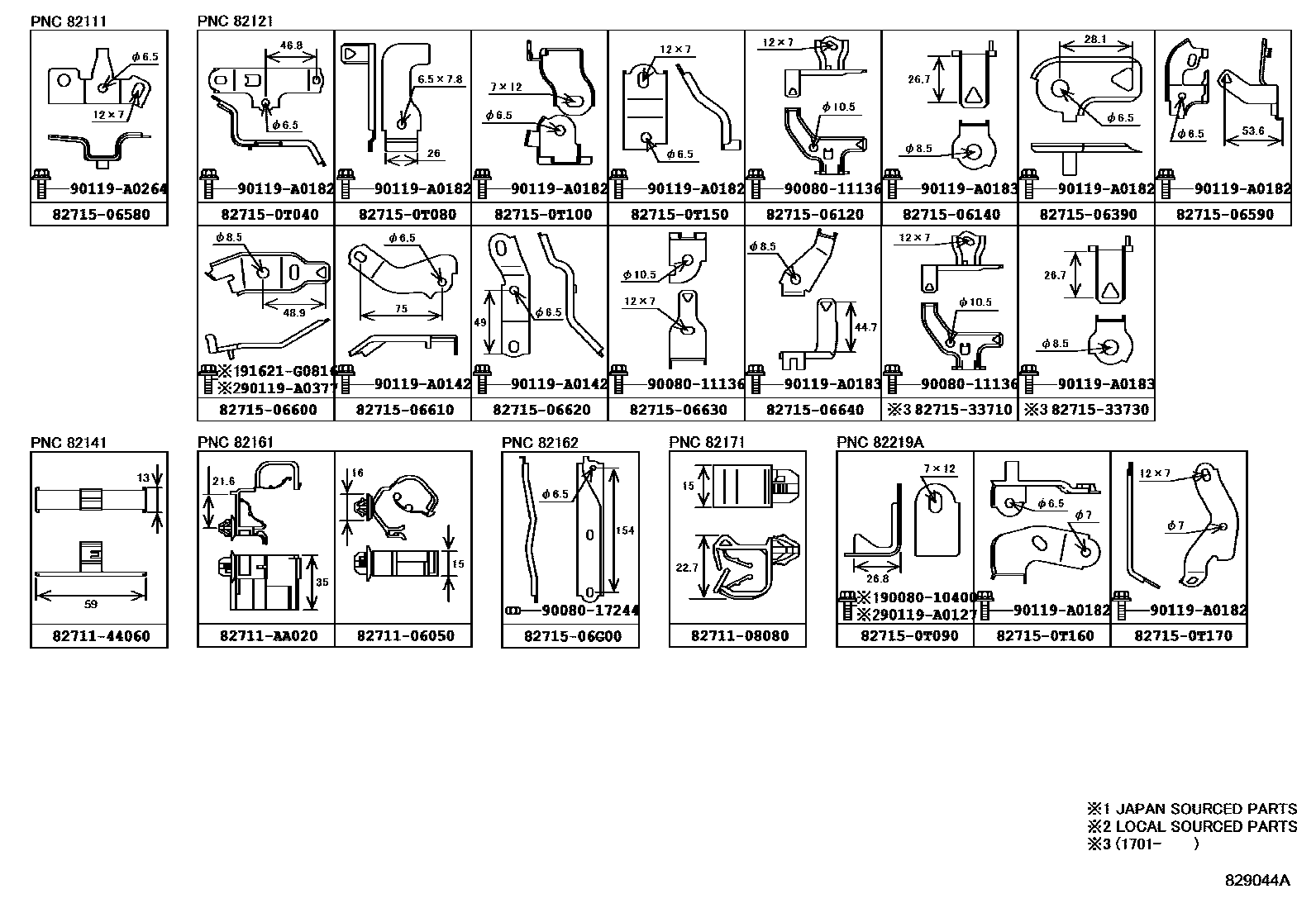

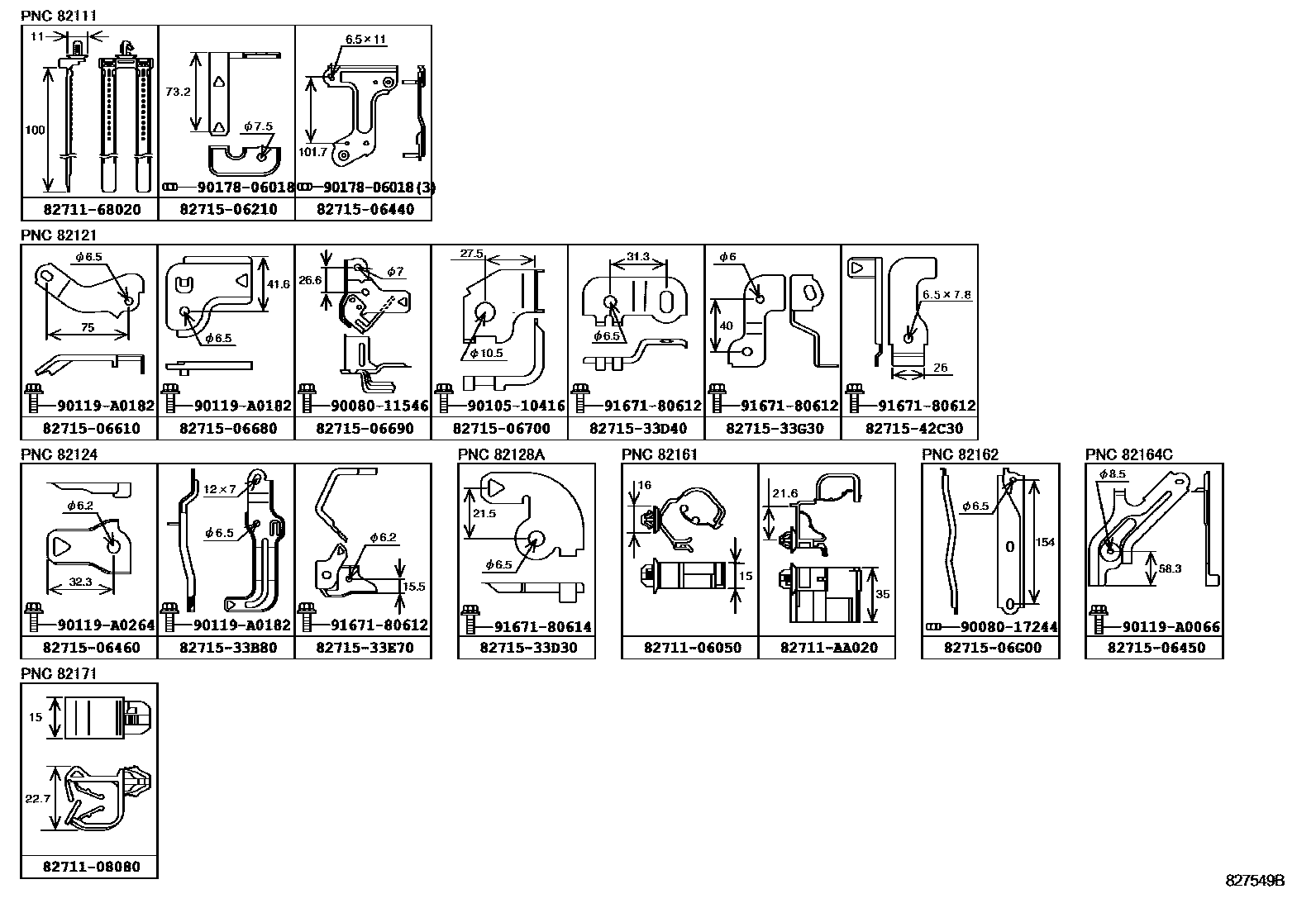

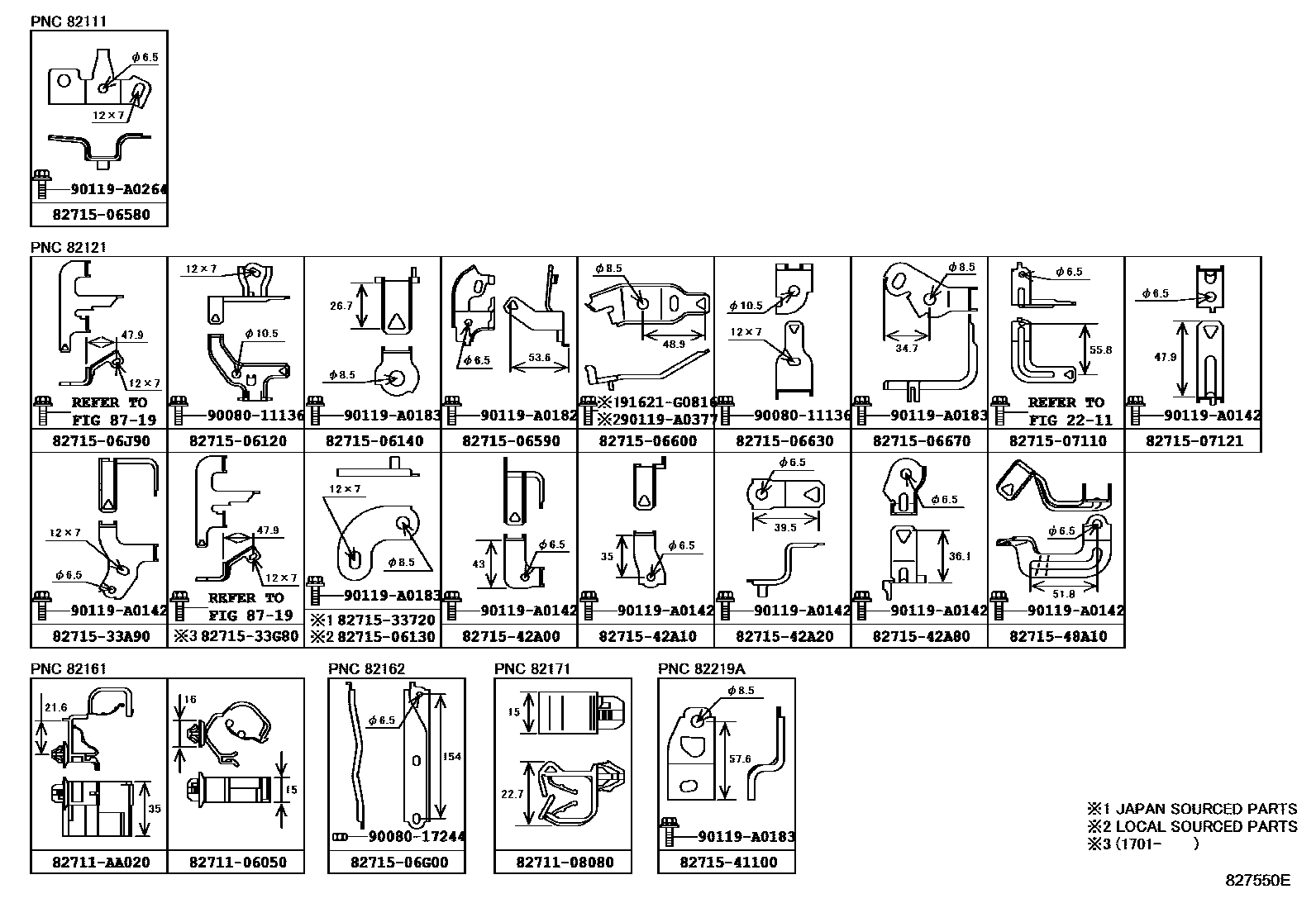

| 82111 | Engine room main wiring harness | 82111-06V11 · 82111-06V12 · 82111-06V80 · 82111-06V83 · 82111-06V84 · 82111-06V90 · 82111-06V91 · 82111-06V92 · 82111-06W00 · 82111-06W01 · 82111-06W02 · 82111-06W20 · 82111-06W21 · 82111-06W22 · 82111-06W30 · 82111-06W31 · 82111-06W32 · 82111-06W40 · 82111-06W41 · 82111-06W42 · 82111-06W50 · 82111-06W51 · 82111-06W52 · 82111-06W60 · 82111-06W61 · 82111-06W62 · 82111-06W70 · 82111-06W71 · 82111-06W72 · 82111-06W80 · 82111-06W81 · 82111-06W82 · 82111-06W90 · 82111-06W91 · 82111-06W92 · 82115-06L51 · 82115-06L61 · 82115-06L71 · 82115-06L72 · 82115-06L91 · 82115-06M01 · 82115-06M02 · 82115-06M11 · 82115-06M41 · 82115-06N11 · 82115-06N12 · 82115-06N13 · 82115-06N21 · 82115-06N22 · 82115-06N31 · 82115-06N41 · 82115-06N51 · 82115-06N52 · 82115-06N61 · 82115-06N71 · 82116-06X90 |
| 82113 | Engine room wiring harness No. 3 | 82113-06050 |

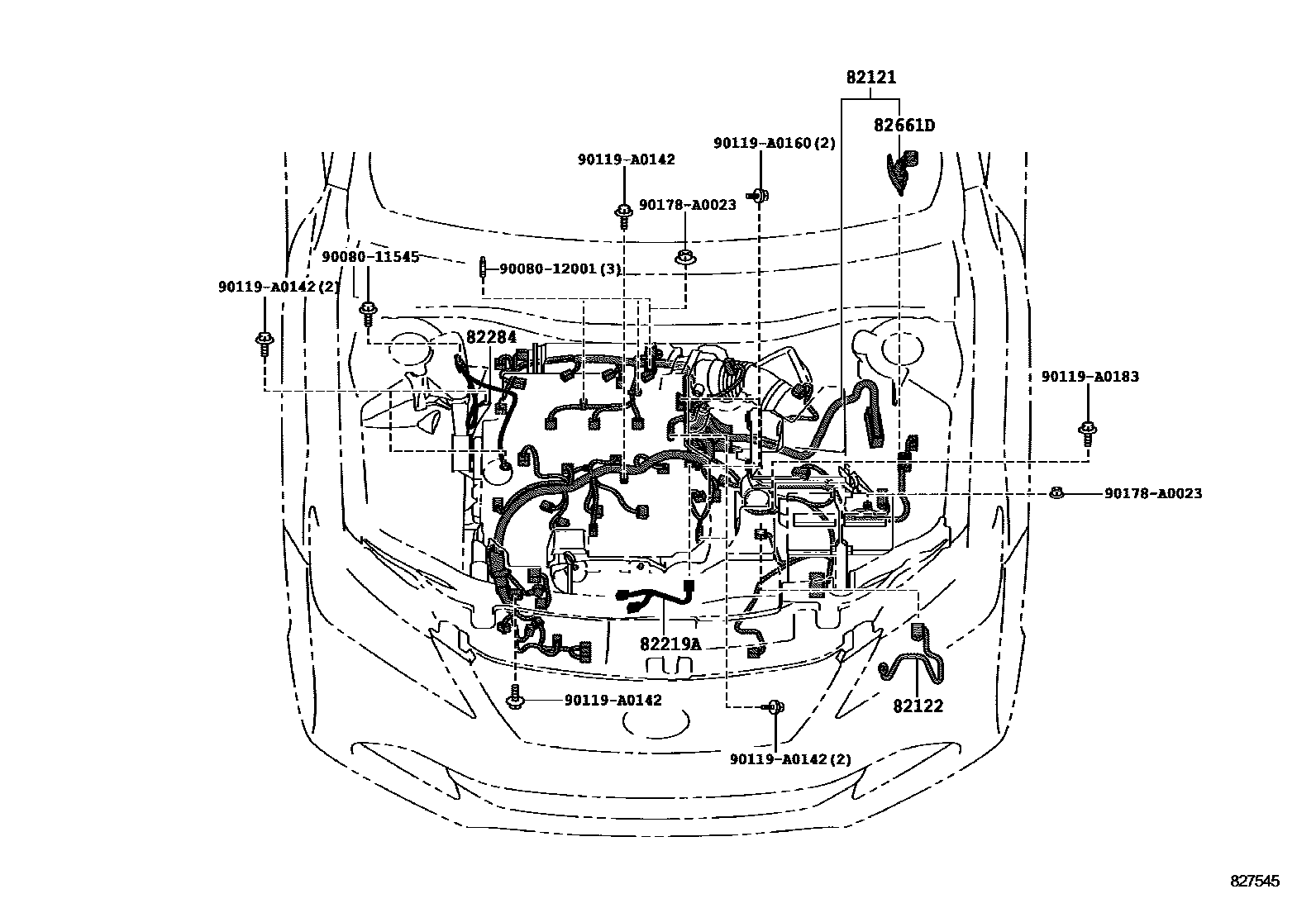

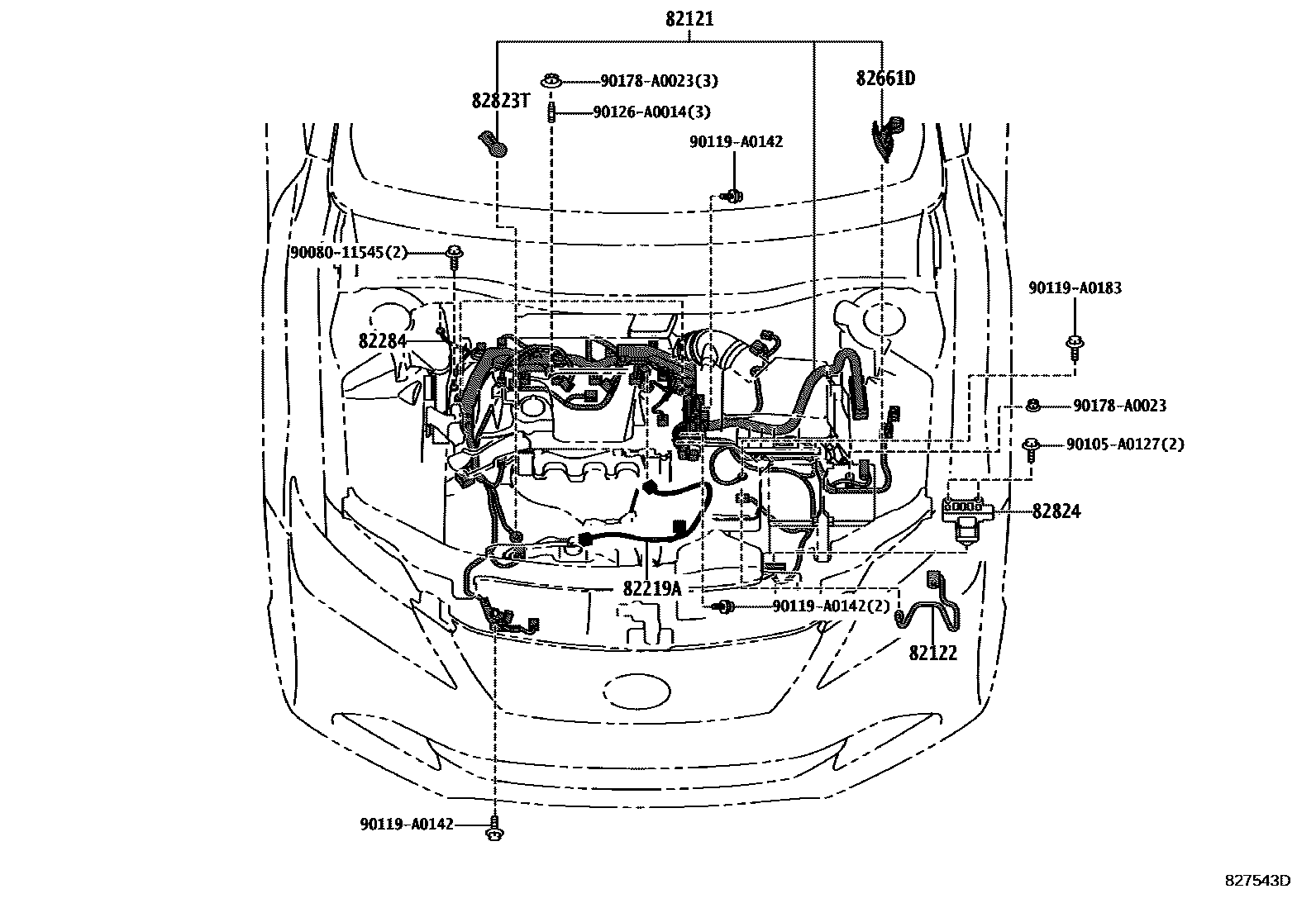

| 82121 | Engine wiring harness | 82121-06C60 · 82121-06C80 · 82121-06C90 · 82121-06D60 · 82121-06D70 |
| 82122 | Engine No. 2 wiring harness | 82122-06190 |
| 82124 | Engine No. 4 wiring harness | 82124-06070 |
| 82128A | Engine wiring harness No. 8 | 82128-06050 · 82128-33010 |

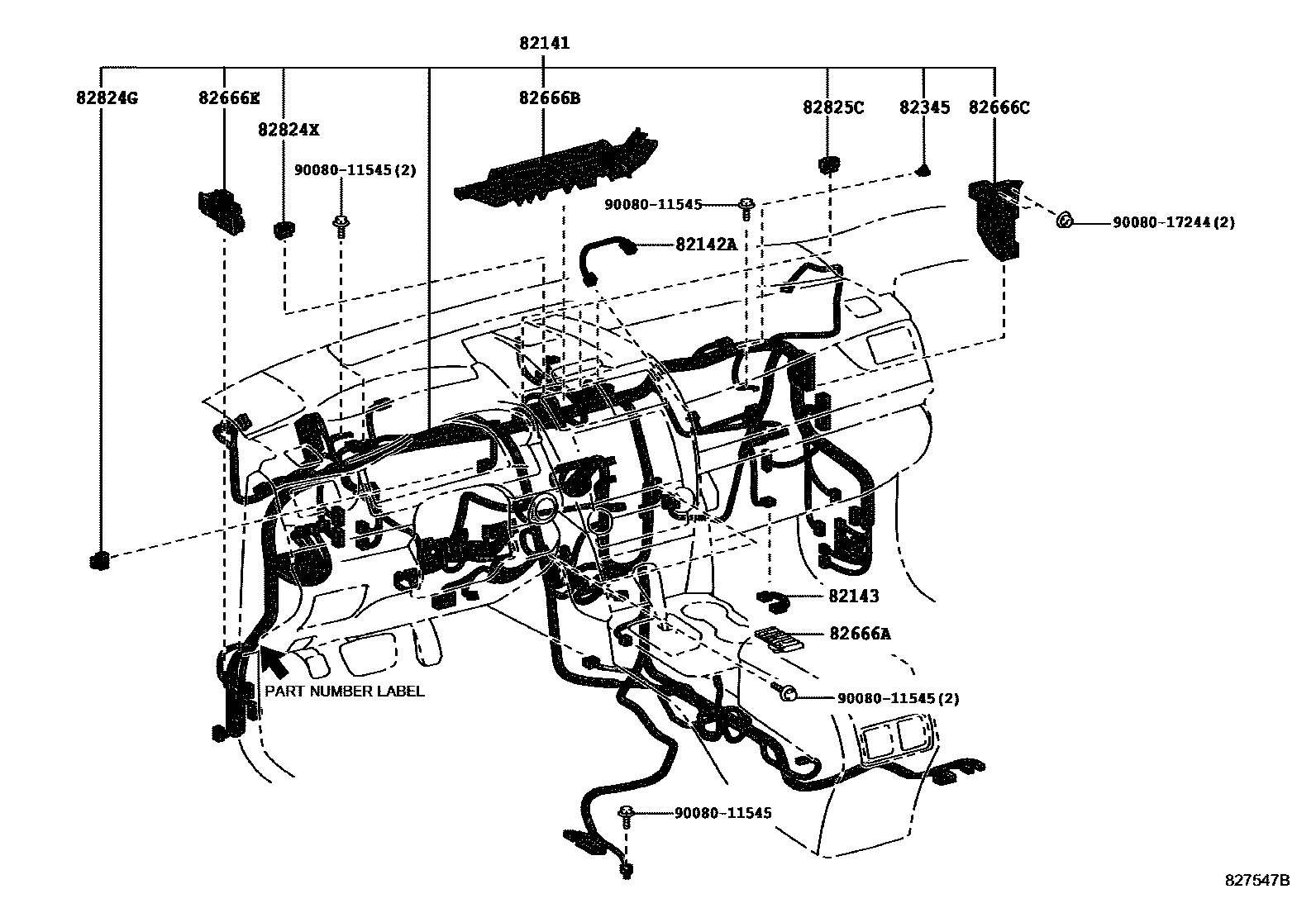

| 82141 | Dashboard wiring harness | 82141-06Z11 · 82141-06Z12 · 82141-06Z21 · 82141-06Z22 · 82141-06Z31 · 82141-06Z33 · 82141-0X310 · 82141-0X312 · 82141-0X330 · 82141-0X332 · 82141-0X390 · 82141-0X391 · 82141-0X393 · 82141-0X395 · 82141-0X400 · 82141-0X403 · 82141-0X404 · 82141-0X410 · 82141-0X411 · 82141-0X413 · 82141-0X430 · 82141-0X431 · 82141-0X433 · 82141-0X434 · 82141-0X440 · 82141-0X441 · 82141-0X443 · 82141-0X444 · 82141-0X450 · 82141-0X451 · 82141-0X453 · 82141-0X454 · 82141-0X460 · 82141-0X461 · 82141-0X463 · 82141-0X464 · 82141-0X470 · 82141-0X471 · 82141-0X473 · 82141-0X474 · 82141-0X480 · 82141-0X481 · 82141-0X483 · 82141-0X490 · 82141-0X491 · 82141-0X493 · 82141-0X494 · 82141-0X500 · 82141-0X510 · 82141-0X511 · 82141-0X513 · 82141-0X520 · 82141-0X521 · 82141-0X523 · 82141-0X530 · 82141-0X531 · 82141-0X533 · 82141-0X535 · 82141-0X540 · 82141-0X541 · 82141-0X543 · 82141-0X544 · 82141-0X550 · 82141-0X551 · 82141-0X560 · 82141-0X561 · 82141-0X563 · 82141-0X570 · 82141-0X571 · 82141-0X573 · 82141-0X575 · 82141-0X580 · 82141-0X581 · 82141-0X610 · 82141-0X611 · 82141-0X613 · 82141-0X614 · 82141-0X630 · 82141-0X680 · 82141-0X681 · 82141-0X683 · 82141-0X690 · 82141-0X691 · 82141-0X693 · 82141-0X695 · 82141-0XB00 · 82141-0XB10 · 82141-0XB20 · 82141-0XB21 · 82141-0XB30 · 82141-0XB40 · 82141-0XB41 · 82141-0XB50 · 82141-0XB51 · 82141-0XB60 · 82141-0XB61 · 82141-0XB70 · 82141-0XB71 · 82141-0XB80 · 82141-0XC30 · 82141-0XC40 · 82141-0XC41 · 82141-0XC50 · 82141-0XE30 · 82141-0XP90 · 82141-0XQ00 · 82141-0XQ10 · 82141-0XQ20 · 82141-0XQ30 · 82141-0XQ31 · 82141-0XQ40 · 82141-0XQ50 · 82141-0XQ60 · 82141-0XQ70 · 82141-0XQ80 · 82141-0XQ90 · 82141-0XR00 · 82141-0XR10 · 82141-0XR20 · 82145-0X270 · 82145-0XA30 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-06030 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06430 · 82143-33130 |

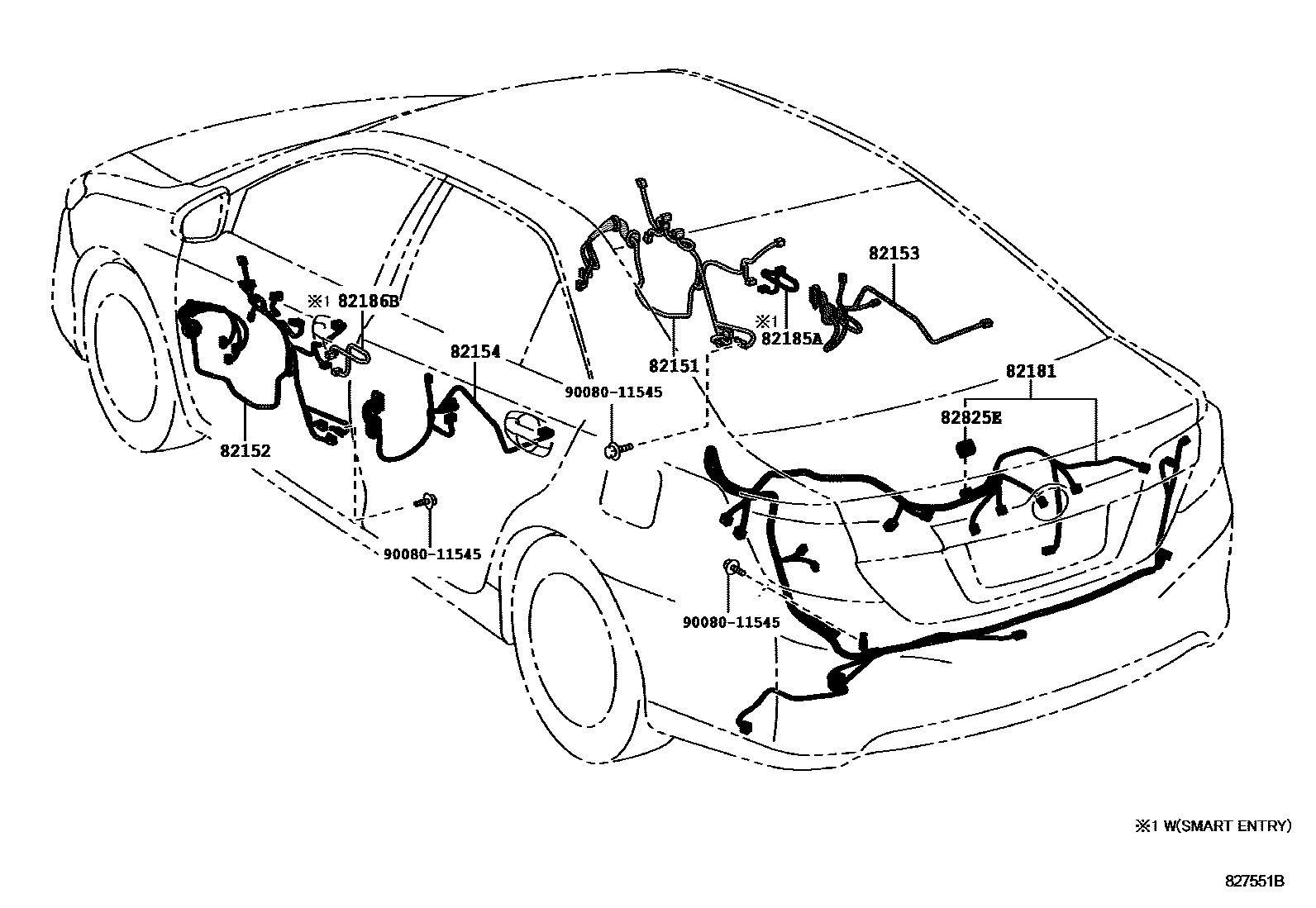

| 82151 | Right front door wiring harness | 82151-06C40 · 82151-06C70 · 82151-06C80 · 82151-06C90 · 82151-06D00 · 82151-06J20 · 82151-06J21 · 82151-06J30 · 82151-06J40 · 82151-06K10 |
| 82152 | Left front door wiring harness | 82152-06E10 · 82152-06E11 · 82152-06E12 · 82152-06E20 · 82152-06E21 · 82152-06E22 · 82152-06E30 · 82152-06E31 · 82152-06E32 · 82152-06E40 · 82152-06E41 · 82152-06E42 · 82152-06K10 · 82152-06K11 · 82152-06K20 · 82152-06K30 · 82152-06L00 |
| 82153 | Rear door wiring harness No. 1 | 82153-06360 · 82153-06510 |
| 82154 | Rear door wiring harness No. 2 | 82154-06360 · 82154-06510 |

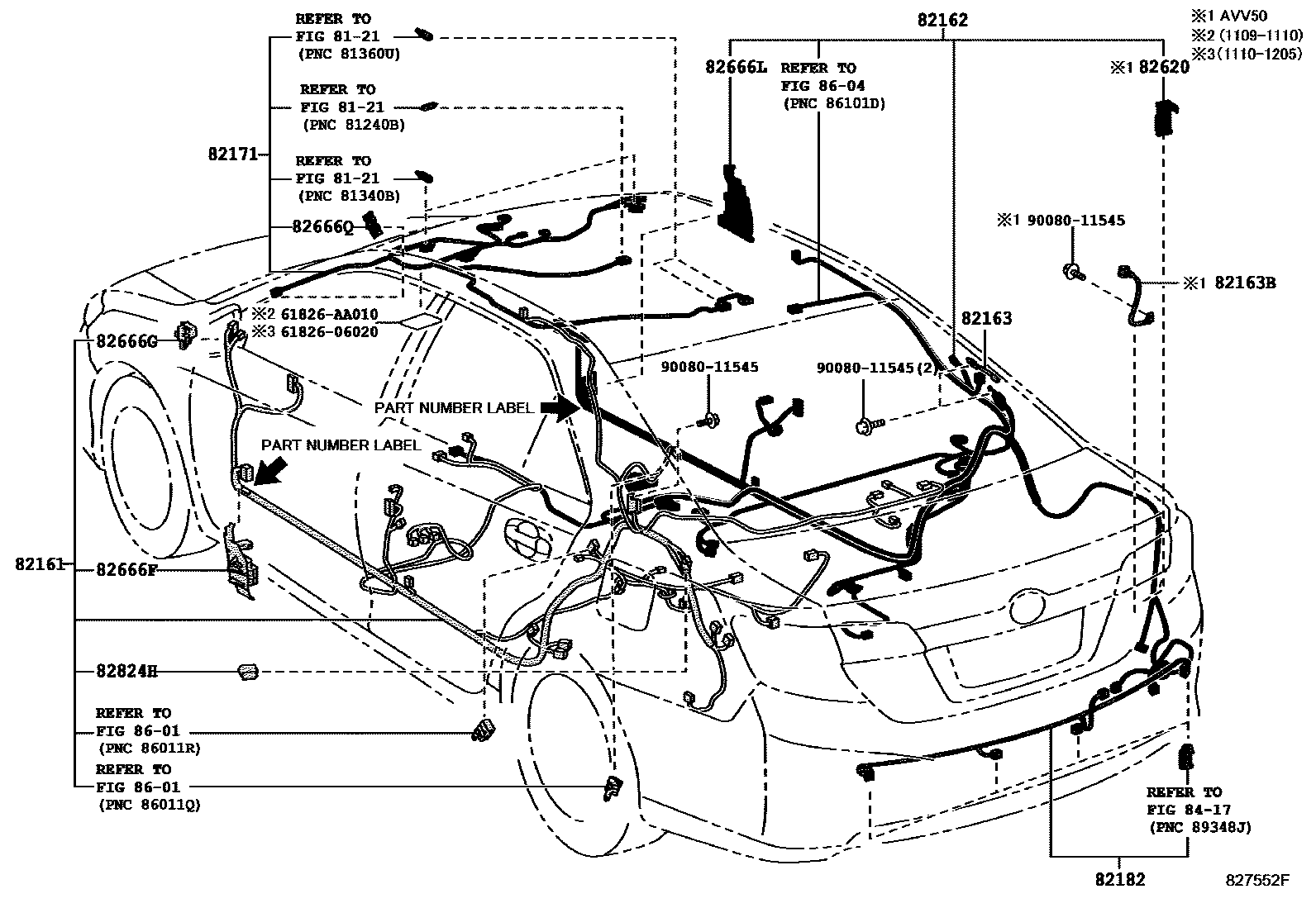

| 82161 | floor wiring harness | 82161-06U10 · 82161-06U11 · 82161-06U20 · 82161-06U21 · 82161-06U22 · 82161-06U30 · 82161-06U31 · 82161-06U32 · 82161-06U40 · 82161-06U41 · 82161-06U42 · 82161-06U50 · 82161-06U51 · 82161-06U52 · 82161-06U60 · 82161-06U61 · 82161-06U62 · 82161-06U63 · 82161-06U70 · 82161-06U71 · 82161-06U72 · 82161-06U80 · 82161-06U81 · 82161-06U82 · 82161-06U83 · 82161-06U90 · 82161-06U91 · 82161-06V00 · 82161-06V01 · 82161-06V02 · 82161-06V10 · 82161-06V11 · 82161-06V12 · 82161-06V13 · 82161-0X311 · 82161-0X312 · 82161-0X331 · 82161-0X332 · 82161-0X341 · 82161-0X351 · 82161-0X352 · 82161-0X610 · 82161-0X650 · 82161-0X660 · 82161-0X670 · 82161-0X680 · 82161-0X681 · 82161-0X690 · 82161-0X700 · 82161-0X710 · 82161-0X720 · 82161-0X730 · 82161-0XA60 · 82161-0XE30 · 82161-0XE40 · 82161-0XE50 |
| 82162 | Floor wiring harness No. 2 | 82162-06F10 · 82162-06K81 · 82162-06L20 · 82162-06L21 · 82162-06L22 · 82162-06L30 · 82162-06L31 · 82162-06L32 · 82162-06L40 · 82162-06L41 · 82162-06L50 · 82162-06L51 · 82162-06L52 · 82162-06L90 · 82162-06L91 · 82162-06L92 · 82162-06M00 · 82162-06M01 · 82162-06M03 · 82162-06M20 · 82162-06M21 · 82162-06M22 · 82162-06M30 · 82162-06M31 · 82162-06M40 · 82162-06M41 · 82162-06M42 · 82162-06M50 · 82162-06M51 · 82162-06M52 · 82162-06N20 · 82162-06N21 · 82162-06N22 · 82162-06N30 · 82162-06N31 · 82162-06N33 · 82162-06N60 · 82162-06N70 · 82162-06N71 · 82162-06N72 · 82162-06N80 · 82162-06N81 · 82162-06P40 · 82162-06Q10 · 82162-06Q20 · 82162-06Q30 · 82162-06Q40 · 82162-06Q50 · 82162-06R40 · 82162-06R50 · 82162-06R90 · 82162-06S10 · 82162-06S20 · 82162-06S30 · 82162-06S31 · 82162-06S40 · 82162-06S50 · 82162-06S51 · 82162-06S60 · 82162-06S70 · 82162-06S80 · 82162-06T00 · 82162-06T10 · 82162-06U00 · 82162-06U10 · 82162-06U20 · 82162-06U30 · 82162-06U50 · 82162-06U70 · 82162-06U80 · 82162-06V10 · 82162-06V30 · 82162-06V40 · 82162-0X290 · 82162-0X300 · 82162-0XE01 |
| 82163 | Floor wiring harness No. 3 | 82163-06180 |
| 82163B | No. 5 floor wiring harness | 82165-06060 |

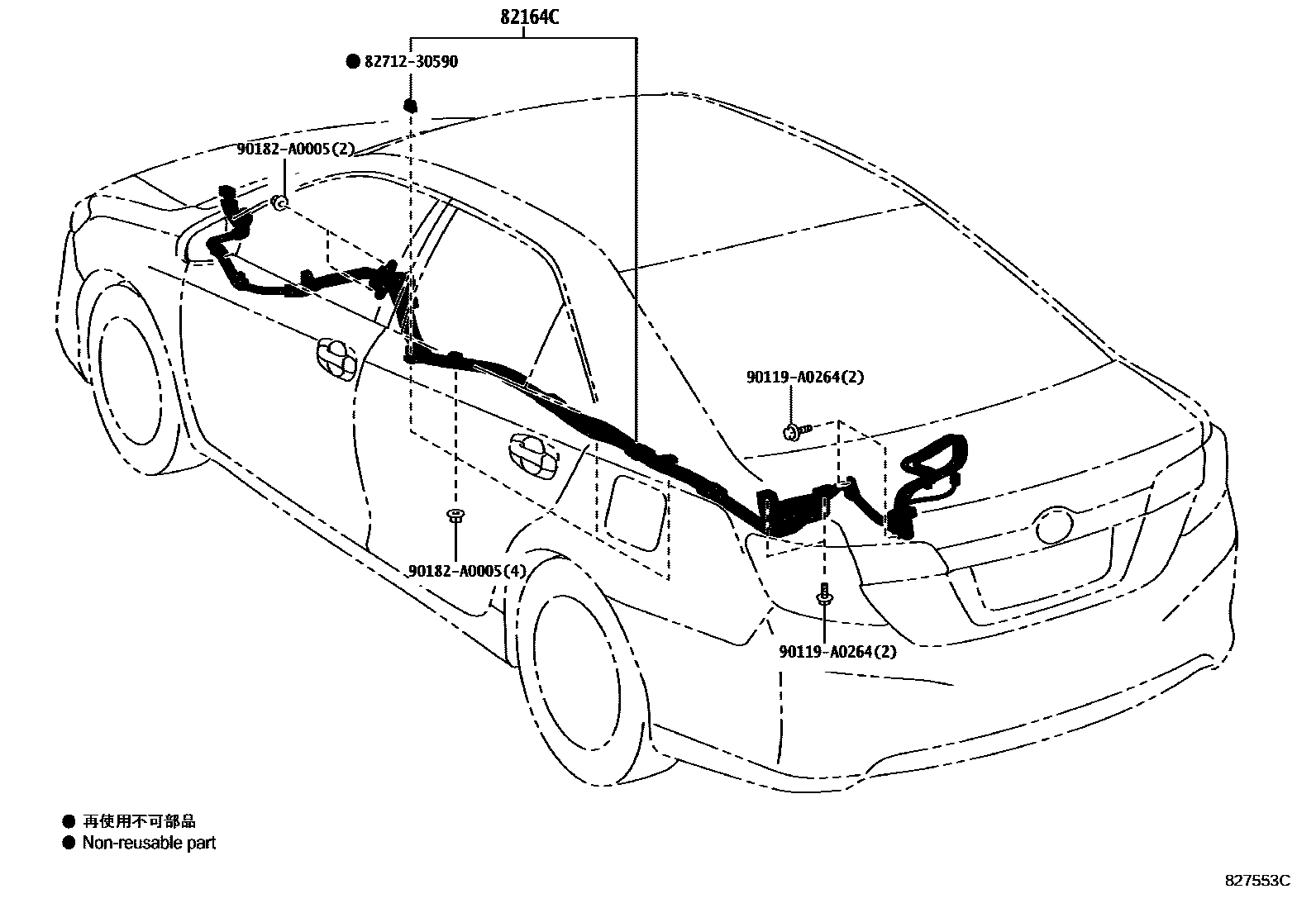

| 82164C | No. 4 floor wiring harness | 82164-06060 · 82164-06061 |
| 82171 | Roof No. 1 wiring harness | 82171-06F50 · 82171-06F51 · 82171-06F60 · 82171-06F70 · 82171-06F71 · 82171-06F72 · 82171-06F80 · 82171-06F81 · 82171-06F90 · 82171-06F91 · 82171-06F92 · 82171-06G00 · 82171-06G10 · 82171-06G11 · 82171-06G12 · 82171-06G30 · 82171-06G31 · 82171-06G32 · 82171-06L10 · 82171-06L11 · 82171-06L20 · 82171-06L30 · 82171-06L50 · 82171-06L60 · 82171-06L61 · 82171-06L70 · 82171-06L71 · 82171-06L90 · 82171-06M00 · 82171-06M01 · 82171-06M10 · 82171-06M20 · 82171-06M30 · 82171-06M40 · 82171-06M41 · 82171-06M50 · 82171-06N70 |
| 82181 | Luggage No. 1 wiring harness | 82181-06710 · 82181-06720 · 82181-06890 · 82181-06891 · 82181-06A00 · 82181-06A01 · 82181-06A10 · 82181-06A20 · 82181-06A21 · 82181-06A30 · 82181-06A31 · 82181-06A40 · 82181-06A41 · 82181-06A50 · 82181-06A51 · 82181-06A52 · 82181-06A60 · 82181-06A70 · 82181-06A71 · 82181-06A80 · 82181-06A81 · 82181-06A90 · 82181-06A91 · 82181-06A92 · 82181-06D00 · 82181-06D01 · 82181-06E10 · 82181-06E20 · 82181-06E30 · 82181-06E40 · 82181-06E50 · 82181-06E60 |
| 82182 | Luggage No. 2 wiring harness | 82182-06270 · 82182-06400 |
| 82185A | Right front smart door wiring harness | 82185-06080 · 82185-06110 |
| 82186B | Left front smart door wiring harness | 82186-06040 · 82186-06060 |

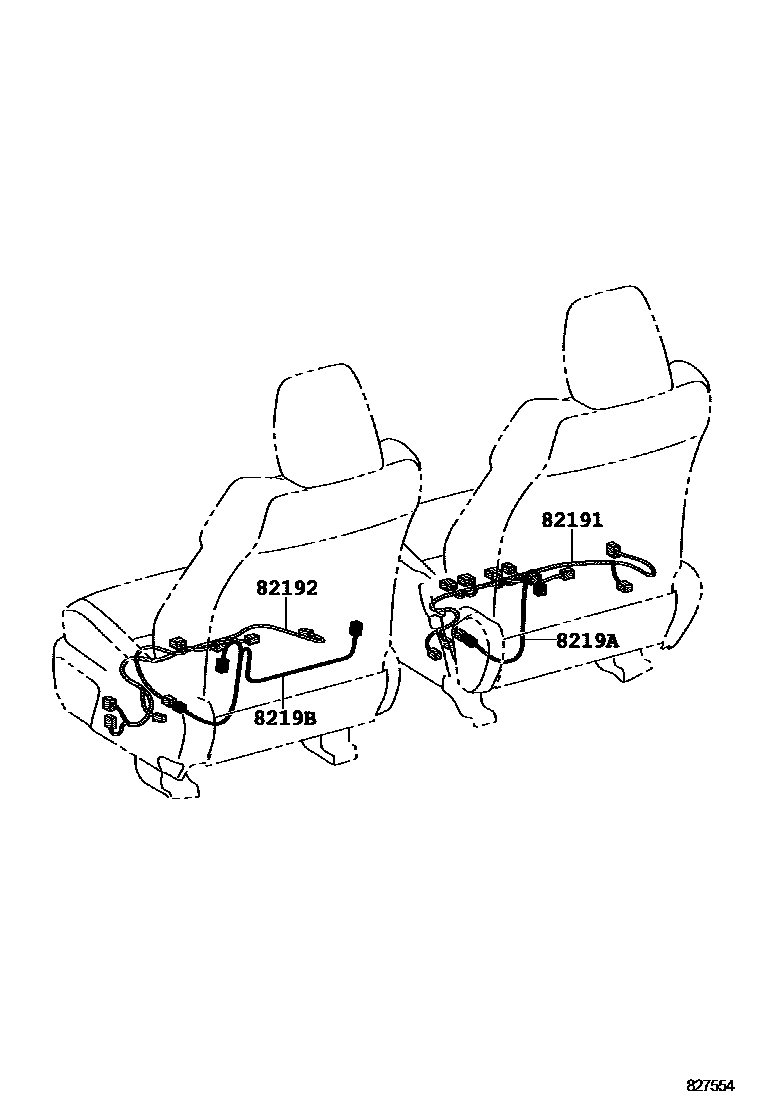

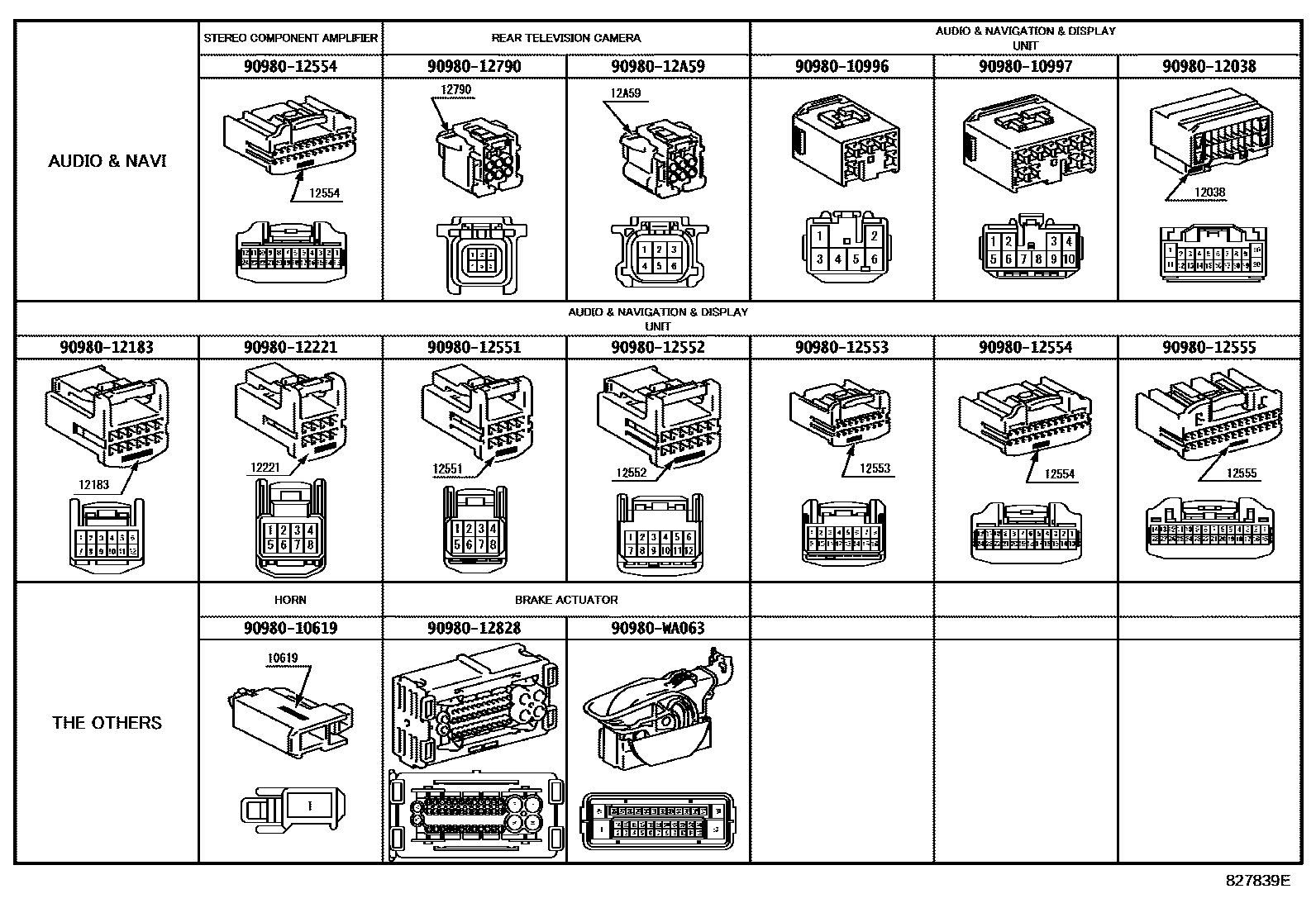

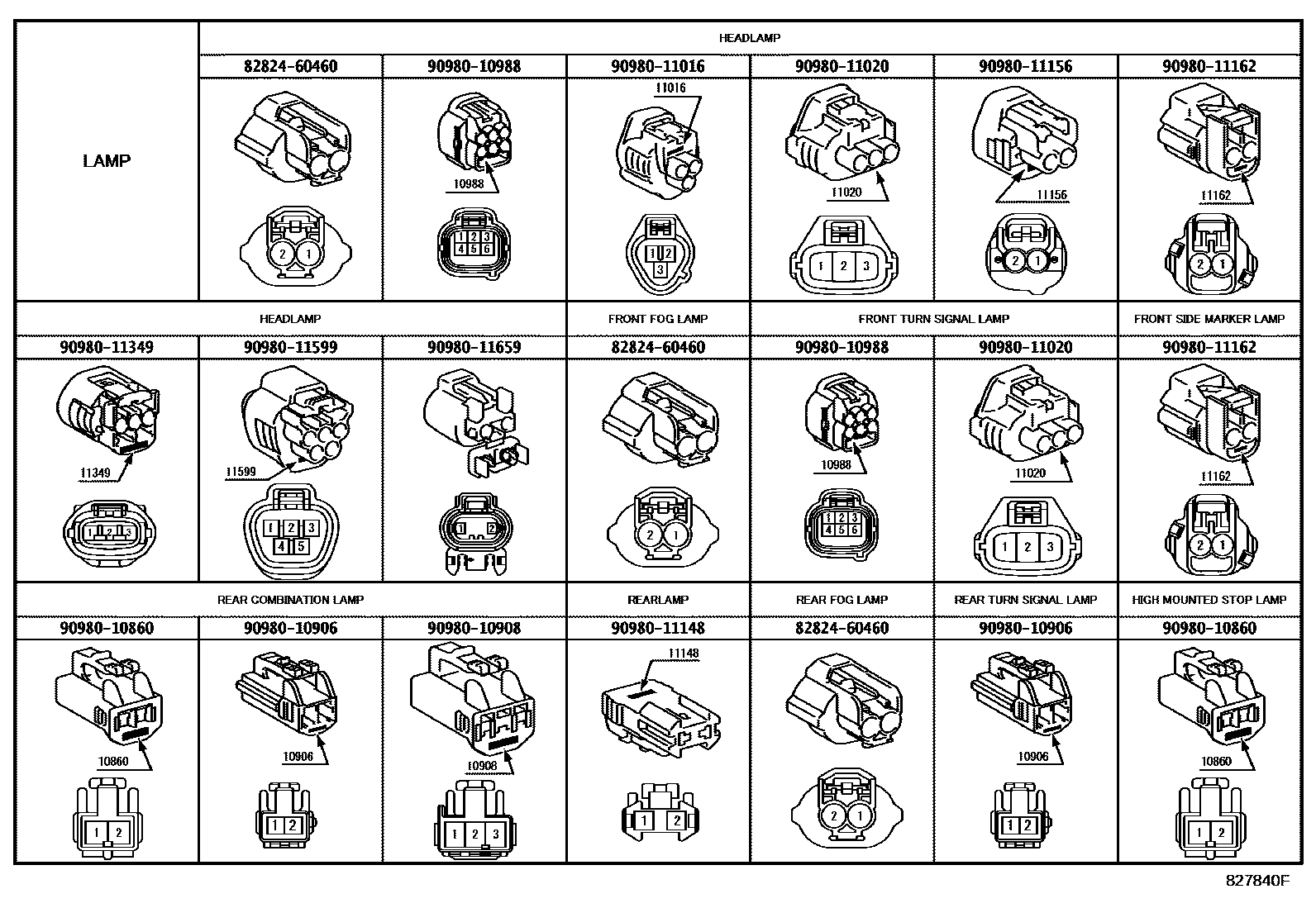

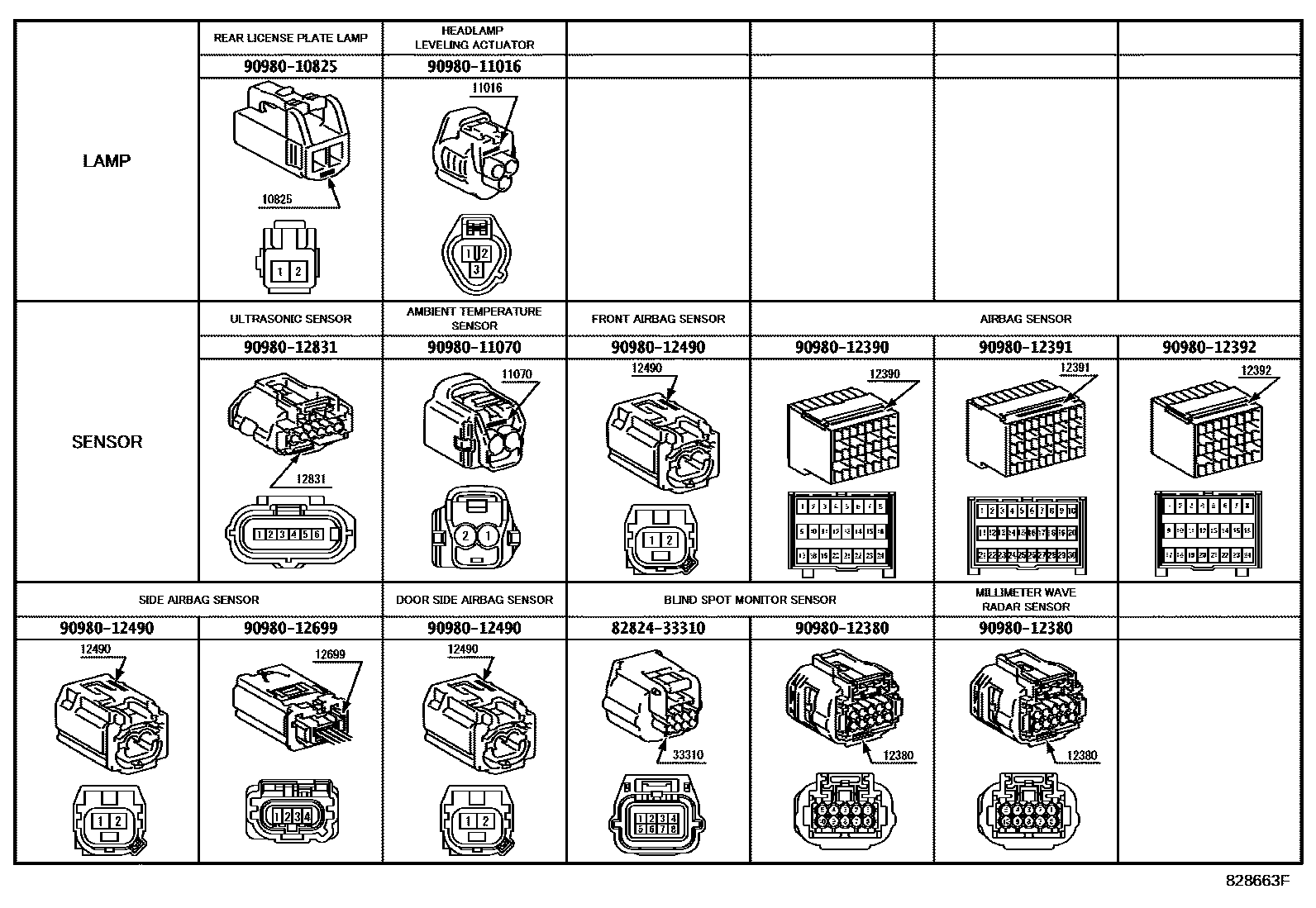

| 82191 | Front right seat wiring harness | 82191-06320 · 82191-06340 · 82191-06350 · 82191-06380 · 82191-06390 |
| 82192 | Front left seat wiring harness | 82192-06300 · 82192-06310 |
| 8219A | Wire harness No. 2, right side of front seat | 82191-06520 |
| 8219B | Wire harness No. 2, left side of front seat | 82192-06460 |
| 82219A | sensor harness | 82219-06010 · 82219-06080 · 82219-33060 · 82219-73010 |
| 82284 | Ground wire | 82284-06030 · 82284-06040 · 82284-06150 |
| 82345 | diode | 82345-12050 |
| 82620 | Fuse box assembly | 82620-47070 |
| 82661D | No. 1 relay box side cover | 82661-33020 |
| 82666A | Connector holder No. 2 | 82666-06150 · 82666-60610 |
| 82666B | No. 3 connector holder | 82666-33410 |
| 82666C | No. 4 connector holder | 82666-33420 |
| 82666E | No. 6 connector holder | 82666-33510 |
| 82666F | No. 7 connector holder | 82666-33470 |
| 82666G | No. 8 connector holder | 82666-33480 |
| 82666L | No. 9 connector holder | 82666-33490 |
| 82666Q | No. 12 connector holder | 82666-60220 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-12090 |
| 82824 | Harness connector | 82824-33360 |
| 82824A | Harness connector | 82824-30180 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-30220 |
| 82824M | Harness connector | 82824-52290 · 82824-73030 |
| 82824W | Harness connector | 82824-48020 |
| 82824X | Harness connector | 82824-50340 |
| 82825C | Harness connector | 82824-50360 |
| 82825E | Harness connector | 82824-30220 |
