Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 11 PNC and OE references.

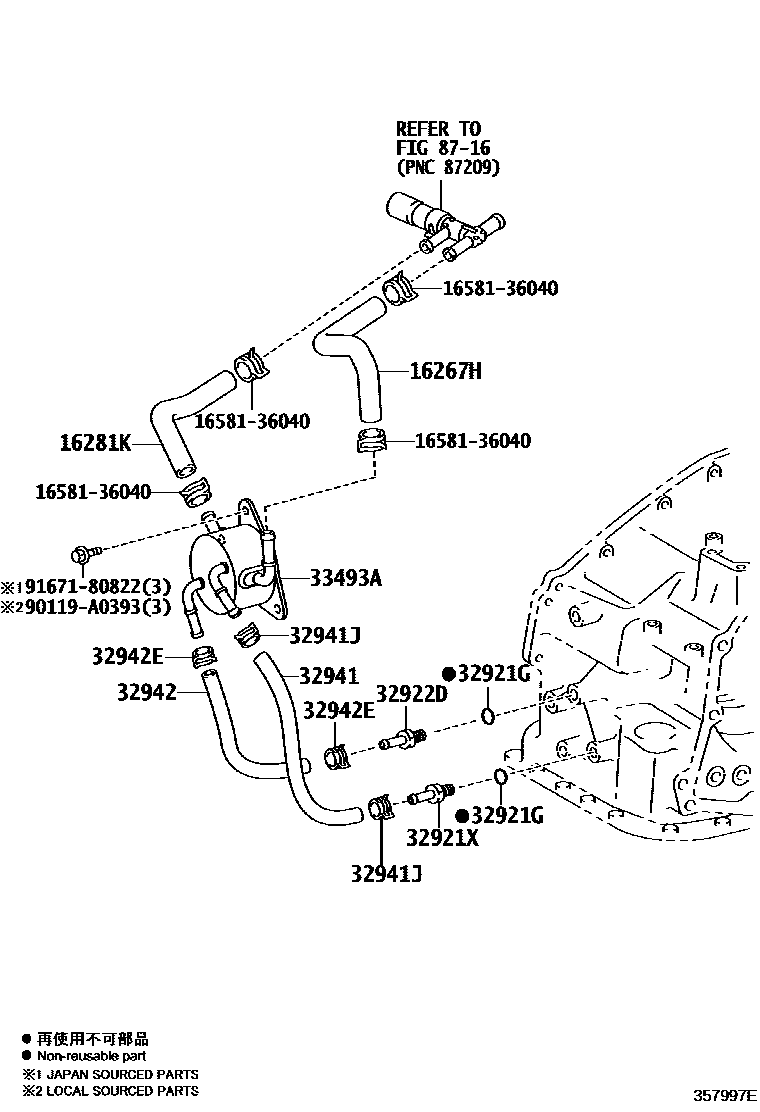

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 357997E
变速器油冷却器和配管(ATM) — 357997E (201109 – 999999)

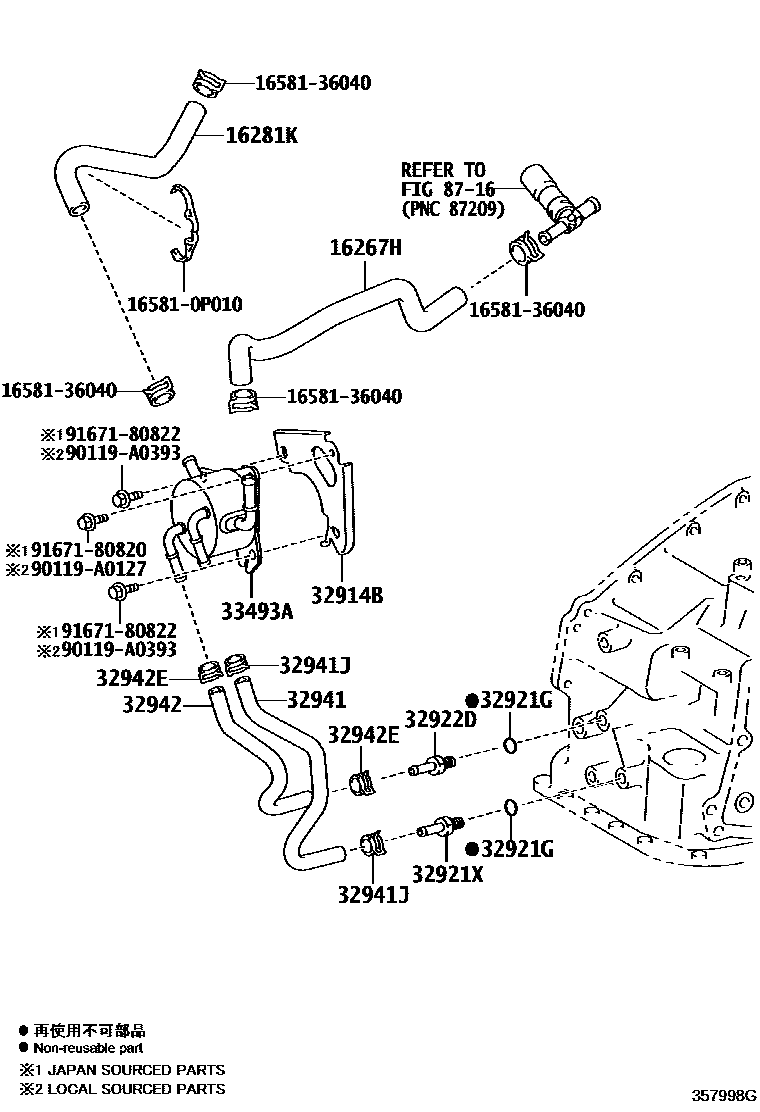

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 357998G
变速器油冷却器和配管(ATM) — 357998G (201109 – 999999)

PNC and OE references

PNCPart nameOE numbers
16267HHOSE, WATER BY-PASS, NO.316267-0P010 · 16267-0V020
16281KHOSE, WATER BY-PASS, NO.416281-0P040 · 16281-0V020
32914BTransmission oil cooler stay32914-06010
32921GO-ring (for transmission oil cooler pipe joint)90301-11006 · 90301-11031 · 90301-A0022
32921XRACCORD OU COUDE, ENTREE REFROIDISSEUR HUILE90404-14027 · 90404-A0002
32922DRACCORD OU COUDE, SORTIE REFROIDISSEUR HUILE90404-14027 · 90404-A0002
32941No. 1 transmission oil cooler oil inlet hose32941-06080 · 90445-A0005
32941JClamp No. 1 (for transmission oil cooler hose)90467-A0012
32942No. 1 transmission oil cooler oil outlet hose32942-06070 · 90445-A0003
32942EClamp No. 2 (for transmission oil cooler hose)90467-A0012
33493ATransmission oil cooler33493-33030 · 33493-33040
