Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 13 PNC and OE references.

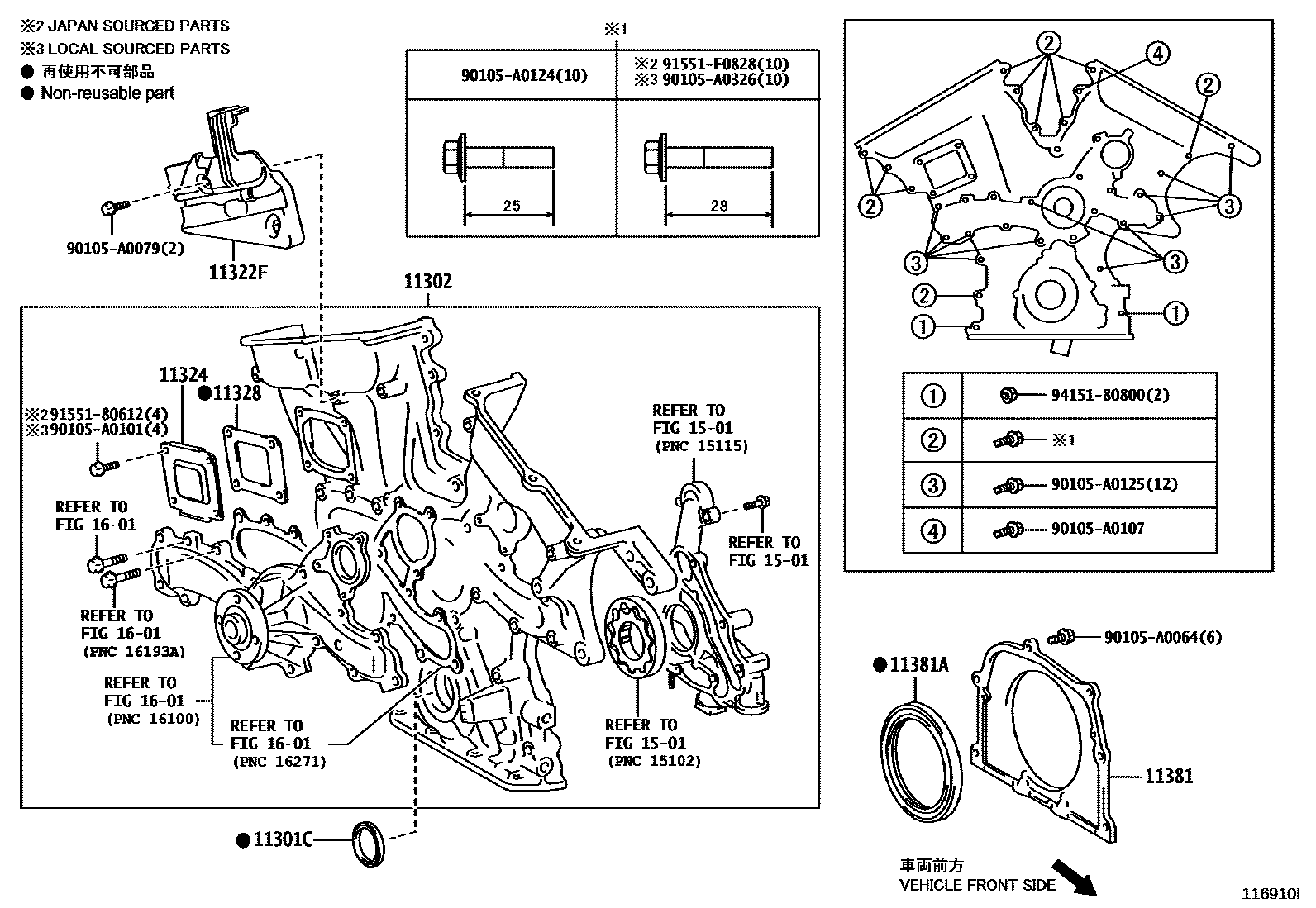

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 116910I
Timing Gear Cover & Rear End Plate — 116910I (201109 – 999999)

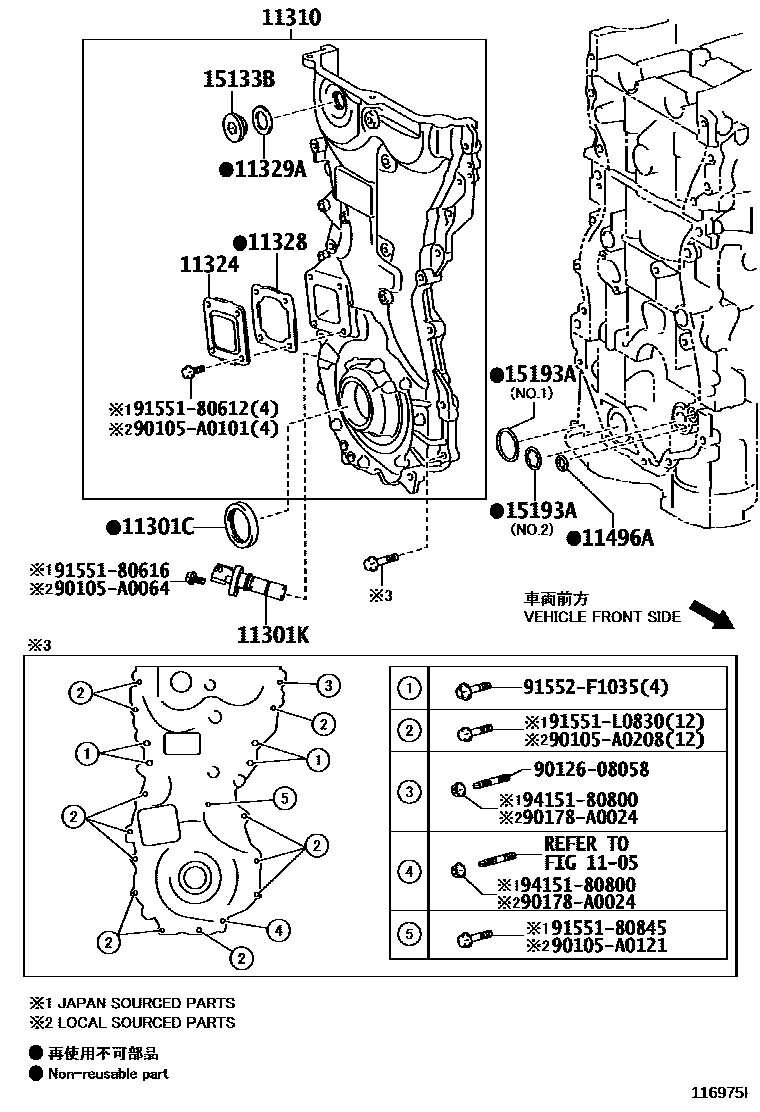

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 116975I
Timing Gear Cover & Rear End Plate — 116975I (201109 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40042 · 90311-42043 · 90311-42051 · 90311-A0005 · 90311-A0015 · 90311-A0019
11301Kcrankshaft position sensor90919-05070 · 90919-A5004
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0P040 · 11310-0P041 · 11310-31020
11310ENSEMBLE COUVERCLE, CHAINE DE DISTRIBUTION11310-0V020 · 11310-36020 · 11310-36040
11322FNo. 2 timing gear cover11322-31021
11324Timing chain cover11324-0P010 · 11324-0V010 · 11324-31020 · 11324-36010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-0P010 · 11328-0V010 · 11328-31030 · 11328-36020
11329ANo. 2 timing belt or chain cover gasket11329-36010 · 11329-36020
11381RETAINER, ENGINE REAR OIL SEAL11381-31021
11381ASEAL, ENGINE REAR OIL90080-31053 · 90311-A0027
11496AOil hole cover gasket11496-36010
15133BPLUG, OIL PUMP RELIEF VALVE15133-36020
15193Aoil pump gasket15193-36010 · 15197-36010
