Toyota CAMRY 离合器壳和变速器壳(MTM) — Figure 3302

Toyota CAMRY EPC diagram 3302, 离合器壳和变速器壳(MTM), with 2 images and 30 PNC and OE references.

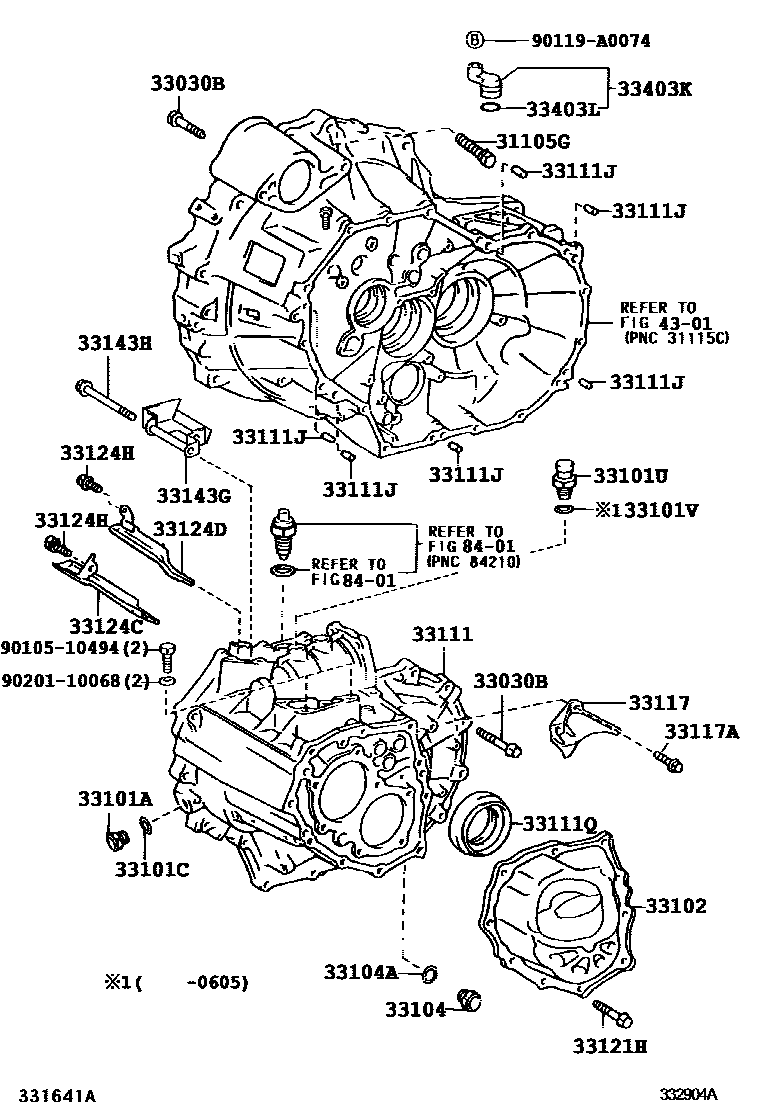

Toyota CAMRY 离合器壳和变速器壳(MTM) EPC diagram — 332904A
离合器壳和变速器壳(MTM) — 332904A (200602 – 200903)

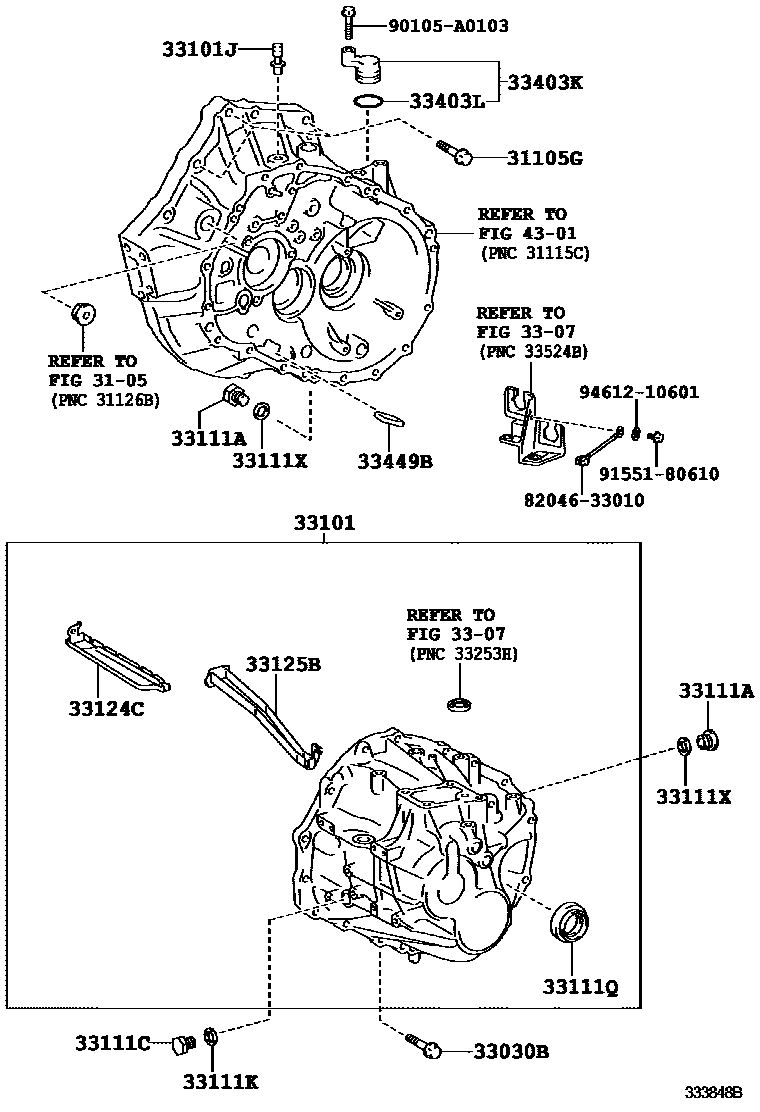

Toyota CAMRY 离合器壳和变速器壳(MTM) EPC diagram — 333848B
离合器壳和变速器壳(MTM) — 333848B (200904 – 999999)

PNC and OE references

PNCPart nameOE numbers
31105GBolts (for securing transaxle housing and engine)90080-10133 · 90080-10207 · 90080-11417 · 91512-61060
33030BBolts (for securing transaxle housing and gearbox)90105-08126 · 91551-10840
33101Manual transmission housing sub-assembly33101-33030
33101AScrew plug (for manual transmission oil filler port)90341-18033
33101CGasket (for manual transmission filler plug)90430-18008
33101Jvent plug90930-03085
33101UBreather plug (for manual transmission)90930-03133
33101VGasket (for manual transmission breather plug)90430-18008
33102Manual transmission cover sub-assembly33102-33012
33104Drain plug sub-assembly (MTM)90341-18006
33104ADrain plug gasket (MTM)90430-18008
33111Manual transmission housing33101-42040
33111AManual transmission plug90341-18006
33111CScrew plug (for gearbox)90341-18033
33111JDirect sales (for manual transmission)90250-08054
33111KGasket (for gearbox)90430-18008
33111QOil seal (for gearbox)90311-50032 · 90311-50035 · 90311-50046
33111XGearbox plug gasket90430-18008
33117manual transmission protector33107-20010
33117ABolts (for manual transmission guard)90080-10083
33121HBolt with washer (for gearbox cover)90105-08273
33124CNo. 1 oil collecting pipe (MTM)33124-28050
33124DNo. 2 oil collecting pipe (MTM)33124-28060
33124HBolt (for oil collection pipe)90119-08830
33125BManual gearbox oil collector33125-20020
33143GTransmission oil baffle33143-42010
33143HBolt (for transmission oil deflector)90119-08439
33403KSpeedometer driven gear hole cover sub-assembly33403-20230
33403LO-ring96711-24018
33449Bderailleur magnet33449-60010
